公開番号2025013230
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2024107595
出願日2024-07-03
発明の名称収納具および収納具製造方法
出願人個人
代理人
主分類A45C 1/02 20060101AFI20250117BHJP(手持品または旅行用品)
要約【課題】高級感のある外観を維持しつつ軽量化を図ることができる収納具を提供する
【解決手段】収納具1は、平面視直角三角形状であり厚さ方向に重ねて配置された6枚の三角片と、平面視矩形状であり三角片の隣辺部分に連続し重畳方向において隣り合う2つの三角片同士を接続する接続片と、を有し、重畳方向における両端に位置する三角片以外の三角片が、重畳方向における一方の三角片と斜辺部分で連続し且つ他方の三角片と隣辺部分で接続片を介して接続された一対の蛇腹部材11と、一対の蛇腹部材11それぞれの隣り合う2つの三角片の間に介在した状態で隣り合う2つの三角片に逢着される3枚のシート部材131と、一対の蛇腹部材11の並び方向において隣り合う2つの三角片同士を連結する連結部材14と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
平面視直角三角形状であり厚さ方向に重ねて配置された２Ｎ個（Ｎは２以上の正の整数）の三角片と、平面視矩形状であり前記三角片の隣辺部分に連続し重畳方向において隣り合う２つの三角片同士を接続する接続片と、を有し、重畳方向における両端に位置する三角片以外の三角片は、重畳方向における一方の三角片と斜辺部分で連続し且つ他方の三角片と隣辺部分で前記接続片を介して接続された一対の蛇腹部材と、
前記一対の蛇腹部材がそれぞれ２Ｎ個の前記三角片それぞれの前記接続片に連続する隣辺部分が互いに対向する蛇腹部材側とは反対側に位置するように配置された状態で、前記一対の蛇腹部材それぞれの隣り合う２つの三角片の間に介在した状態で隣り合う２つの三角片に逢着され、隣り合う２つの三角片の間に収容領域を形成する少なくともＮ枚のシート部材と、
前記一対の蛇腹部材の並び方向において隣り合う２つの三角片同士を連結する連結部材と、を備える、
収納具。
続きを表示（約 1,300 文字）【請求項２】
板状であり長手方向における中央部の両側を同一方向へ折り曲げられてなる２つの外殻片を有する外殻体を更に備え、
２Ｎ個の前記三角片の重畳方向における両端に位置する三角片は、重畳方向において隣り合う１つの三角片と斜辺部分において連続し且つ前記２つの外殻片のいずれか一方に少なくとも隣辺部分で接続されている、
請求項１に記載の収納具。
【請求項３】
前記シート部材は、
矩形シート状であり厚さ方向において重ねて配置される２つの主片と、
長尺の矩形シート状であり短手方向における両端縁それぞれの長手方向における全体において前記主片に連続し、短手方向における中央部を通り且つ長手方向に延在する仮想直線で少なくとも長手方向における両端部で２つに折り畳まれた状態で、２つの前記主片それぞれに逢着された連結片と、を有する、
請求項１または２に記載の収納具。
【請求項４】
対向する２つの頂部が直角である平面視菱形状または平面視正方形状であり、直角の２つの頂部を除く２つの頂部のうちの隣り合う２辺のなす角度が他方で隣り合う２辺のなす角度以下である一方が１つの基点を囲繞するように配置された複数の四角片部と、前記複数の四角片のうち前記複数の四角片の並び方向における両端それぞれに配置された四角片の一辺に隣片部分が隣り合うように配置された平面視直角三角形状の２つの三角片部と、平面視矩形状であり対向する２辺それぞれにおいて、前記複数の四角片部の並び方向で隣り合う２つの四角片部または前記三角片部と前記四角片部とに連続する複数の接続片部と、を有し、蛇腹部材の基となる基材について、複数の前記接続片部それぞれについて前記接続片部の短手方向の中心部を通り且つ前記接続片部の長手方向へ延在する仮想山折り線で山折りにし、複数の前記四角片部それぞれにおける直角の２つの頂部を除く２つの頂部同士を結ぶ仮想谷折り線で谷折りにすることにより、平面視直角三角形状であり厚さ方向に重ねて配置された２Ｎ個（Ｎは２以上の正の整数）の三角片と、平面視矩形状であり前記三角片の隣辺部分に連続し重畳方向において隣り合う２つの三角片同士を接続する接続片と、を有し、重畳方向における両端に位置する三角片以外の三角片は、重畳方向における一方の三角片と斜辺部分で連続し且つ他方の三角片と隣辺部分で前記接続片を介して接続された一対の蛇腹部材を準備する第１工程と、
前記一対の蛇腹部材がそれぞれ２Ｎ個の前記三角片それぞれの前記接続片に連続する隣辺部分が互いに対向する蛇腹部材側とは反対側に位置するように配置する第２工程と、
前記第２工程の後、前記一対の蛇腹部材それぞれの隣り合う２つの三角片の間に介在した状態で隣り合う２つの三角片にＮ枚のシート部材それぞれを逢着することにより、隣り合う２つの三角片の間に収容領域を形成する第３工程と、
前記第３工程の後、前記一対の蛇腹部材の並び方向において隣り合う２つの三角片同士を連結部材で連結する第４工程と、を含む、
収納具製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、収納具および収納具製造方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
折曲げ可能な屈曲部により開閉可能な基台部材を備え、基台部材を折曲げて閉状態となり、基台部材を折曲げ解除して開状態となるカードケースが提案されている（例えば特許文献１参照）。このカードケースは、帯状であり、複数の山折部と谷折部とを有し、山折部と谷折部との間に切込部が形成された一対の帯部材を、一方の山折部が他方の谷折部に対向し且つ一方の谷折部が他方の山折部に対向した状態で一方の切込部が他方の切込部に差込まれることで互いに組み合わせることで複数のカード収容部が形成された蛇腹収容体を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－５４６９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載されたカードケースのような収納具には、少なくとも外側に露出した部分に天然皮革を使用することで高級感のある外観を呈することを特徴とするものがある。このような天然皮革を使った収納具には、高級感のある外観を維持しつつ、使用する天然皮革を極力少なくすることで、収納具全体として軽量化することで利用者の使い勝手を良くすることが要請されている。
【０００５】
本発明は、上記事由に鑑みてなされたものであり、高級感のある外観を維持しつつ軽量化を図ることができる収納具および収納具製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係る収納具は、
平面視直角二等辺三角形状であり厚さ方向に重ねて配置された２Ｎ個（Ｎは２以上の正の整数）の三角片と、平面視矩形状であり前記三角片の隣辺部分に連続し重畳方向において隣り合う２つの三角片同士を接続する接続片と、を有し、重畳方向における両端に位置する三角片以外の三角片は、重畳方向における一方の三角片と斜辺部分で連続し且つ他方の三角片と隣辺部分で前記接続片を介して接続された一対の蛇腹部材と、
前記一対の蛇腹部材がそれぞれ２Ｎ個の前記三角片それぞれの前記接続片に連続する隣辺部分が互いに対向する蛇腹部材側とは反対側に位置するように配置された状態で、前記一対の蛇腹部材それぞれの隣り合う２つの三角片の間に介在した状態で隣り合う２つの三角片に逢着され、隣り合う２つの三角片の間に収容領域を形成する少なくともＮ枚のシート部材と、
前記一対の蛇腹部材の並び方向において隣り合う２つの三角片同士を連結する連結部材と、を備える。
【発明の効果】
【０００７】
本発明によれば、高級感のある外観を維持しつつ軽量化を図ることができる。
【図面の簡単な説明】
【０００８】

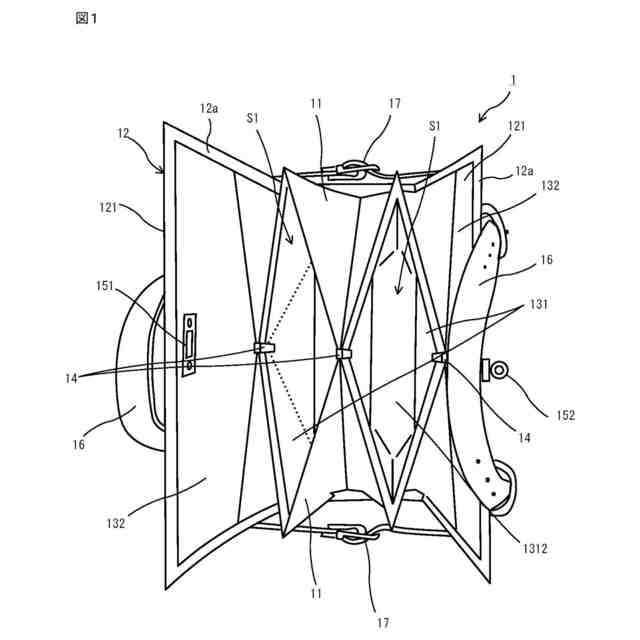

本発明の実施の形態に係る収納具の概略図である。

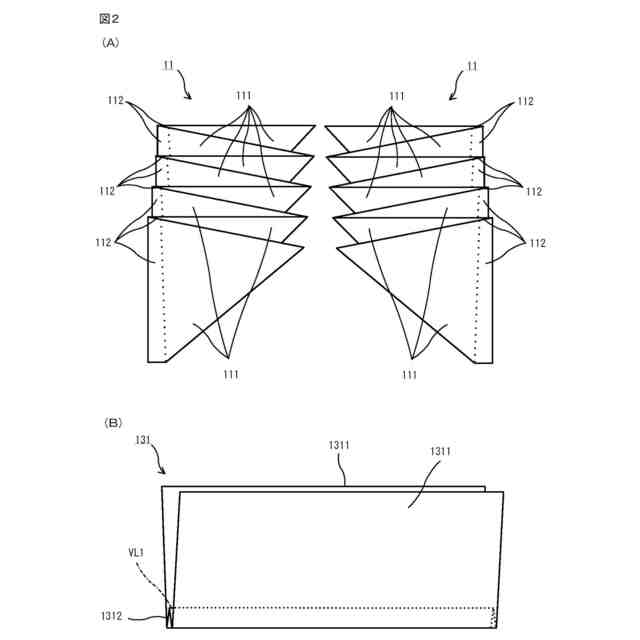

（Ａ）は実施の形態に係る蛇腹部材を示す斜視図であり、（Ｂ）は実施の形態に係るシート部材を示す斜視図である。
実施の形態に係る蛇腹部材の基となる基材の平面図である。
実施の形態に係る蛇腹部材にシート部材を挿入する様子を示す斜視図である。

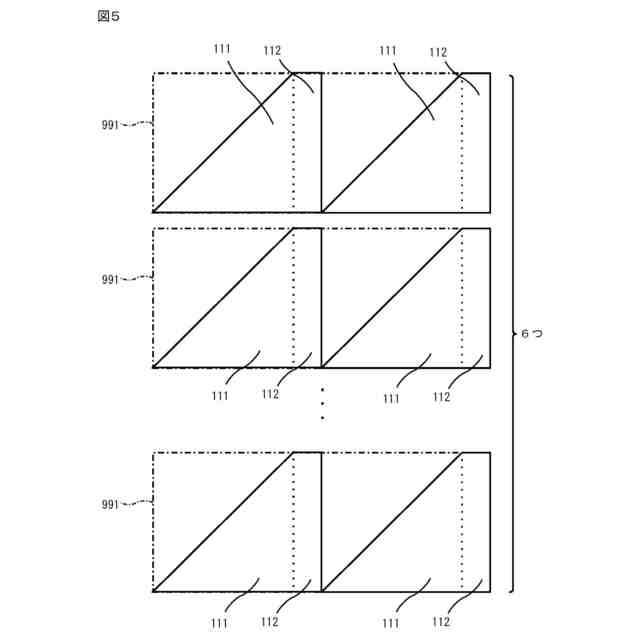

実施の形態に係る蛇腹部材の特徴を説明するための図である。
変形例に係る蛇腹部材の基となる基材の平面図である。

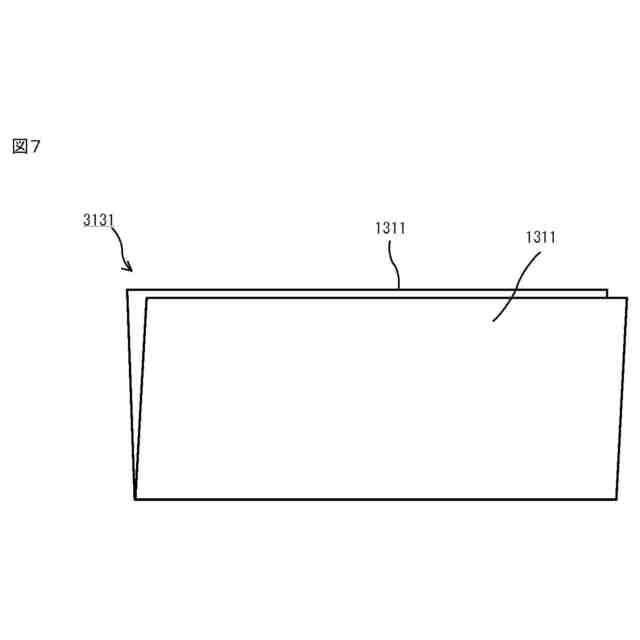

変形例に係るシート部材を示す斜視図である。

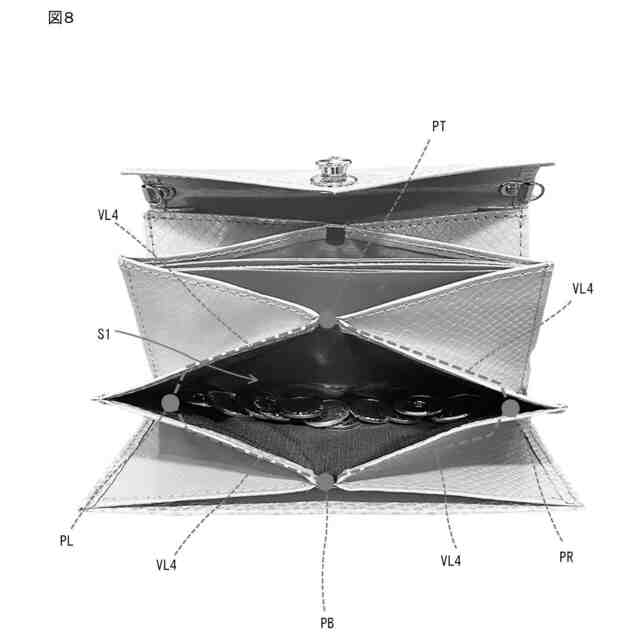

変形例に係る収納具の一例を示す写真である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施の形態に係る収納具について図面を参照して詳細に説明する。本実施の形態に係る収納具は、一対の蛇腹部材と、シート部材と、連結部材と、を備える。一対の蛇腹部材は、それぞれ、平面視直角二等辺三角形状であり厚さ方向に重ねて配置された２Ｎ個（Ｎは２以上の正の整数）の三角片と、平面視矩形状であり前記三角片の隣辺部分に連続し重畳方向において隣り合う２つの三角片同士を接続する接続片と、を有する。そして、各蛇腹部材は、三角片の重畳方向における両端に位置する三角片以外の三角片は、重畳方向における一方の三角片と斜辺部分で連続し且つ他方の三角片と隣辺部分で接続片を介して接続されている。シート部材は、少なくともＮ枚存在し、一対の蛇腹部材がそれぞれ２Ｎ個の三角片それぞれの接続片に連続する隣辺部分が互いに対向する蛇腹部材側とは反対側に位置するように配置された状態で、一対の蛇腹部材それぞれの隣り合う２つの三角片の間に介在した状態で隣り合う２つの三角片に逢着され、隣り合う２つの三角片の間に収容領域を形成している。連結部材は、一対の蛇腹部材の並び方向において隣り合う２つの三角片同士を連結する。
【００１０】
図１に示すように、本実施の形態に係る収納具１は、例えば鞄であり、一対の蛇腹部材１１と、外殻体１２と、シート部材１３１、１３２と、連結部材１４と、一対の係止金具１５１、１５２と、２つの把手１６と、を備える。一対の蛇腹部材１１は、それぞれ、図２（Ａ）に示すように、平面視直角二等辺三角形状であり厚さ方向に重ねて配置された６枚の三角片１１１と、平面視矩形状であり三角片１１１の隣辺部分に連続し重畳方向において隣り合う２つの三角片１１１同士を接続する６枚の接続片１１２と、を有する。一対の蛇腹部材１１は、例えば天然皮革から形成されている。そして、各蛇腹部材１１は、三角片１１１の重畳方向における両端に位置する三角片１１１以外の三角片１１１が、重畳方向における一方の三角片１１１と斜辺部分で連続し且つ他方の三角片１１１と隣辺部分で接続片１１２を介して接続されている。一対の蛇腹部材１１は、それぞれ６枚の三角片１１１それぞれの接続片１１２に連続する隣辺部分が互いに対向する蛇腹部材１１側とは反対側に位置するように配置されている。一対の蛇腹部材１１それぞれの隣り合う２つの三角片の間に収容領域Ｓ１が形成されている。
（【００１１】以降は省略されています）
