公開番号2025012911
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023116104
出願日2023-07-14
発明の名称出力方法、出力装置及びプログラム
出願人株式会社ミヤワキ
代理人個人,個人
主分類G06Q 10/20 20230101AFI20250117BHJP(計算;計数)
要約【課題】蒸気トラップの交換が必要になる時期を把握する。
【解決手段】出力方法は、蒸気トラップの交換に関する情報を出力する出力装置における出力方法であって、第1蒸気トラップの直近の第1期間における蒸気の漏洩量の時間的推移を示す第1情報を取得し、第1蒸気トラップと同じ型式の複数の第2蒸気トラップの第1期間よりも長い第2期間における蒸気の漏洩量の時間的推移を示す複数の第2情報を取得し、複数の第2情報のうち、第1期間と同じ長さの第3期間における蒸気の漏洩量の時間的推移が第1情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報を抽出し、類似実績情報に基づいて第1蒸気トラップの交換が必要になる第1時期を予測し、第1時期に関する情報を出力する。
【選択図】図8
特許請求の範囲【請求項１】
蒸気トラップの交換に関する情報を出力する出力装置における出力方法であって、
第１蒸気トラップの直近の第１期間における蒸気の漏洩量の時間的推移を示す第１情報を取得し、
前記第１蒸気トラップと同じ型式の複数の第２蒸気トラップの前記第１期間よりも長い第２期間における蒸気の漏洩量の時間的推移を示す複数の第２情報を取得し、
前記複数の第２情報のうち、前記第１期間と同じ長さの第３期間における蒸気の漏洩量の時間的推移が前記第１情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報を抽出し、
前記類似実績情報に基づいて前記第１蒸気トラップの交換が必要になる第１時期を予測し、
前記第１時期に関する情報を出力する、
出力方法。
続きを表示（約 1,200 文字）【請求項２】
更に、前記類似実績情報に基づいて前記第１蒸気トラップの交換の検討が必要になる第２時期を予測し、
更に、前記第２時期に関する情報を出力する、
請求項１に記載の出力方法。
【請求項３】
前記第１蒸気トラップは、所定の施設に設置されている複数の第３蒸気トラップを含み、

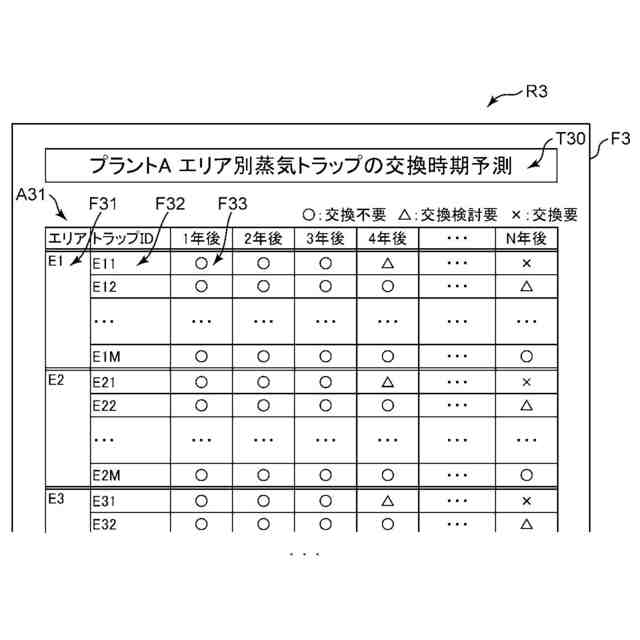

前記第１時期に関する情報は、前記複数の第３蒸気トラップのうち、将来の所定時期に交換が必要になる第３蒸気トラップの台数を示す情報を含む、
請求項１に記載の出力方法。
【請求項４】
前記第１蒸気トラップは、所定の施設に設置されている複数の第３蒸気トラップを含み、
前記第１時期に関する情報は、前記複数の第３蒸気トラップのうち、将来の所定時期に交換が必要になる第３蒸気トラップの台数を示す情報を含み、

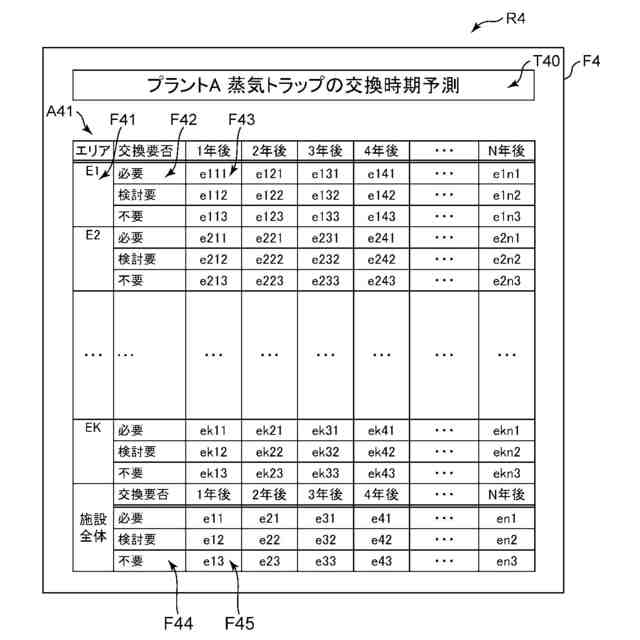

前記第２時期に関する情報は、前記複数の第３蒸気トラップのうち、前記所定時期に交換の検討が必要になる第３蒸気トラップの台数を示す情報を含む、
請求項２に記載の出力方法。
【請求項５】
前記所定時期は、所定の時間間隔おきに時系列に並ぶ複数の時期である、
請求項３又は４に記載の出力方法。
【請求項６】

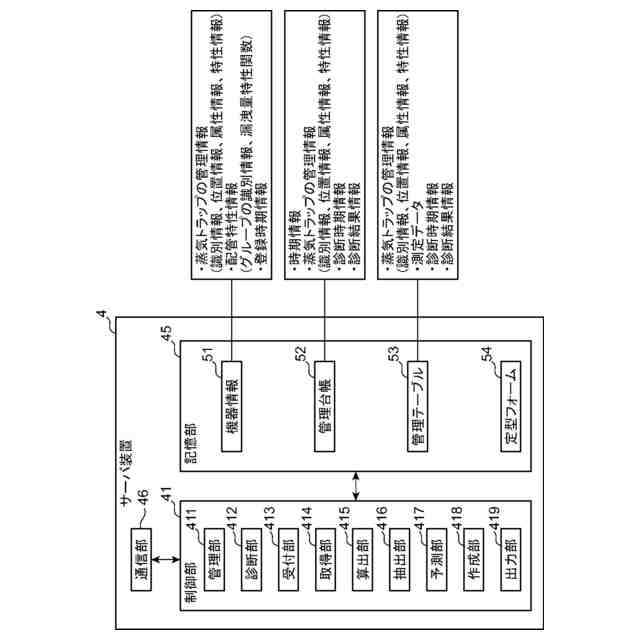

蒸気トラップの交換に関する情報を出力する出力装置であって、
第１蒸気トラップの直近の第１期間における蒸気の漏洩量の時間的推移を示す第１情報を取得する第１取得部と、
前記第１蒸気トラップと同じ型式の複数の第２蒸気トラップの前記第１期間よりも長い第２期間における蒸気の漏洩量の時間的推移を示す複数の第２情報を取得する第２取得部と、
前記複数の第２情報のうち、前記第１期間と同じ長さの第３期間における蒸気の漏洩量の時間的推移が前記第１情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報を抽出する抽出部と、
前記類似実績情報に基づいて前記第１蒸気トラップの交換が必要になる第１時期を予測する予測部と、
前記第１時期に関する情報を出力する出力部と、
を備える出力装置。
【請求項７】
蒸気トラップの交換に関する情報を出力する出力装置のプログラムであって、
前記出力装置に、
第１蒸気トラップの直近の第１期間における蒸気の漏洩量の時間的推移を示す第１情報を取得し、
前記第１蒸気トラップと同じ型式の複数の第２蒸気トラップの前記第１期間よりも長い第２期間における蒸気の漏洩量の時間的推移を示す複数の第２情報を取得し、
前記複数の第２情報のうち、前記第１期間と同じ長さの第３期間における蒸気の漏洩量の時間的推移が前記第１情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報を抽出し、
前記類似実績情報に基づいて前記第１蒸気トラップの交換が必要になる第１時期を予測し、
前記第１時期に関する情報を出力する、
処理を実行させるプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蒸気トラップの交換に関する情報を出力する技術に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
蒸気配管系を備えたプラント及び工場等の施設においては、配管系の適所に設置した蒸気トラップによって、熱交換又は放熱等により生じた復水（ドレン）を配管系の外部に排出している。経年劣化や作動不良等によって蒸気トラップの性能が損なわれると、配管系内の蒸気が蒸気トラップを介して外部に漏出し、無駄な蒸気損失を招く。このため、一年に一回等の定期的に、複数の担当者に特許文献１等に開示のような計測診断装置（以降、診断器）を持参させ、１日で約１０００機の蒸気トラップの診断を分担して行っている。
【０００３】

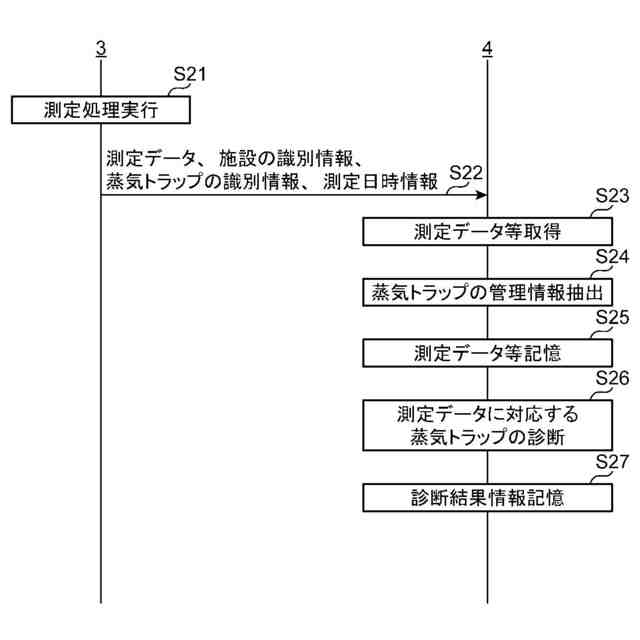

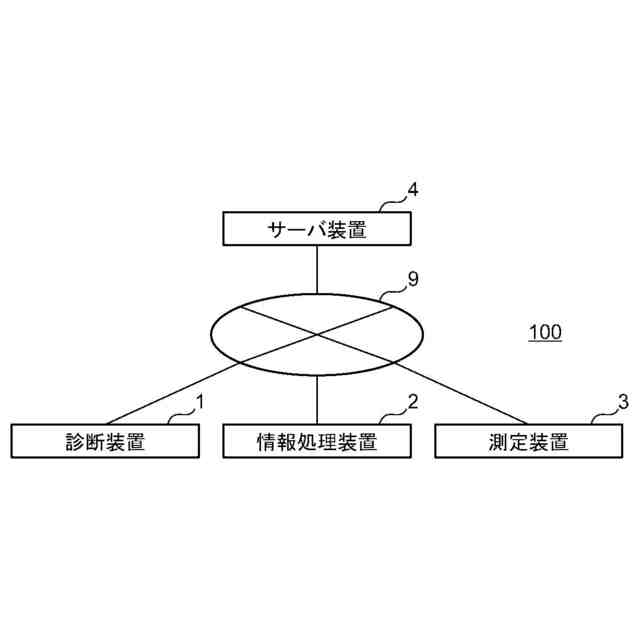

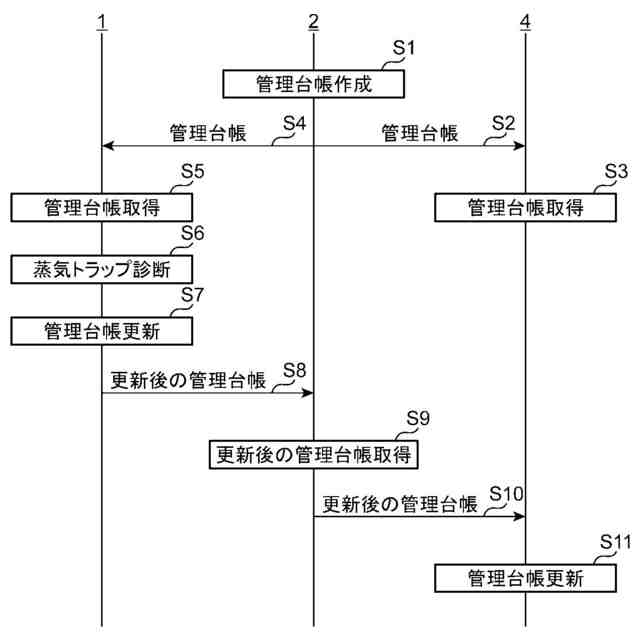

しかし、担当者の手作業による診断器を用いた蒸気トラップの診断には多大な時間を要する。このため、各蒸気トラップに測定装置を常設して、診断に必要な測定データをサーバ装置に送信するようにし、サーバ装置において各蒸気トラップを診断するシステムを採用する施設も存在する。
【０００４】

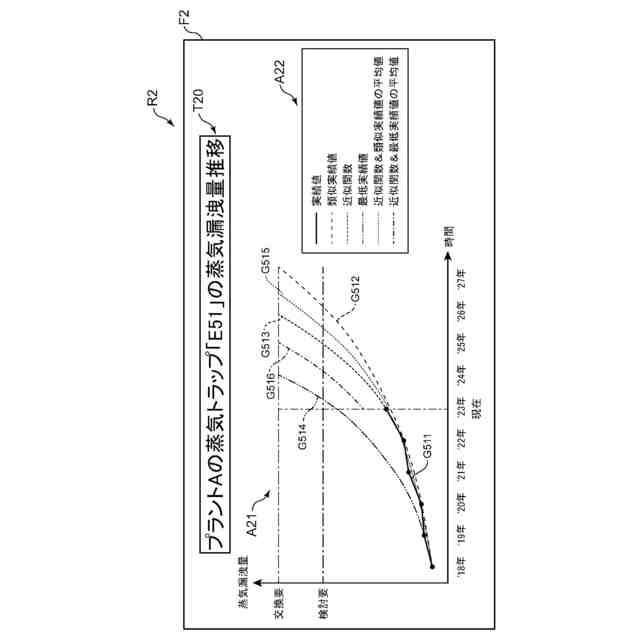

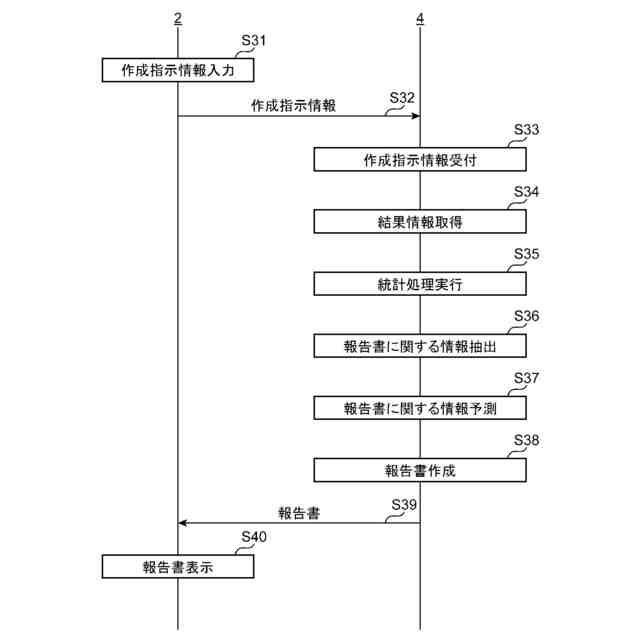

複数の蒸気トラップの診断の終了後には、各蒸気トラップにおける蒸気の漏洩量の時間的推移を示す報告書等の診断結果に関する報告書を作成し、当該報告書を当該蒸気トラップを管理する顧客に提示する。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－８４４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、従来の報告書では、蒸気トラップの診断時までの蒸気の漏洩量の時間的推移を把握することができても、将来の蒸気の漏洩量の時間的推移を把握することは困難であった。このため、顧客は、提示された報告書から、蒸気トラップの交換が必要になる時期を把握することは困難であった。
【０００７】
本発明は、このような事情に鑑みて成されたものであり、蒸気トラップの交換が必要になる時期を把握することができる出力方法、出力装置及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の一態様に係る出力方法は、蒸気トラップの交換に関する情報を出力する出力装置における出力方法であって、第１蒸気トラップの直近の第１期間における蒸気の漏洩量の時間的推移を示す第１情報を取得し、前記第１蒸気トラップと同じ型式の複数の第２蒸気トラップの前記第１期間よりも長い第２期間における蒸気の漏洩量の時間的推移を示す複数の第２情報を取得し、前記複数の第２情報のうち、前記第１期間と同じ長さの第３期間における蒸気の漏洩量の時間的推移が前記第１情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報を抽出し、前記類似実績情報に基づいて前記第１蒸気トラップの交換が必要になる第１時期を予測し、前記第１時期に関する情報を出力する。
【０００９】

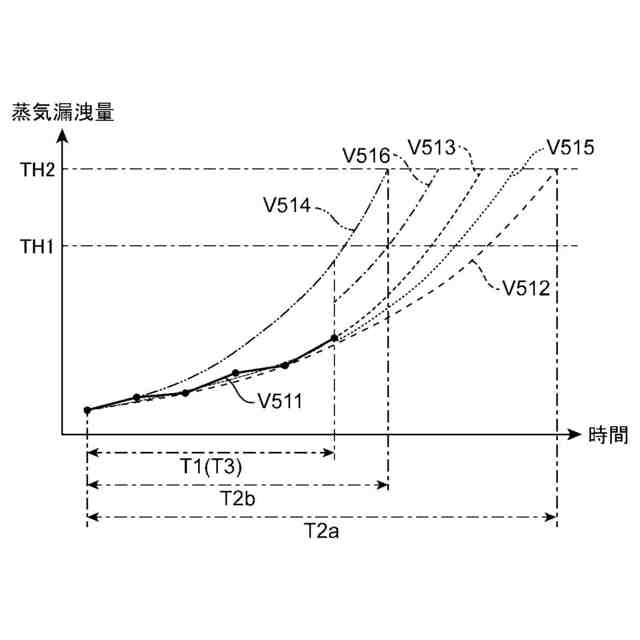

本構成では、複数の第２情報のうち、第１期間と同じ長さの第３期間における蒸気の漏洩量の時間的推移が第１情報が示す蒸気の漏洩量の時間的推移と類似している類似実績情報が抽出される。このため、当該類似実績情報が示す蒸気の漏洩量の時間的推移のうち、第３期間以降の蒸気の漏洩量の時間的推移を、第１期間以降の将来の第１蒸気トラップにおける蒸気の漏洩量の時間的推移として把握することができる。
【００１０】
これにより、類似実績情報が示す将来の第１蒸気トラップにおける蒸気の漏洩量の時間的推移に基づいて、第１蒸気トラップの交換が必要になる第１時期を適切に予測することができる。本構成によれば、当該第１時期に関する情報が出力されるので、当該情報から第１蒸気トラップの交換が必要になる時期を把握することができる。
（【００１１】以降は省略されています）
