公開番号2025008832
公報種別公開特許公報(A)
公開日2025-01-20
出願番号2023111381
出願日2023-07-06
発明の名称計測装置
出願人株式会社ミヤワキ
代理人個人,個人
主分類F16T 1/48 20060101AFI20250109BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】通常電圧より高い異常電圧が電池から出力された場合であっても、異常電圧に起因する電源ICの故障を確実に回避することが可能な計測装置を得る。

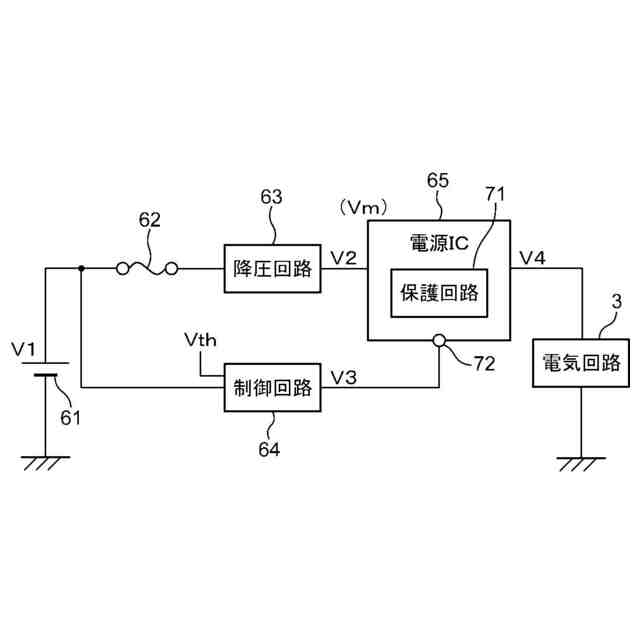

【解決手段】電源回路は、電池と、前記電池と電気回路との間に接続された電源ICと、通常電圧より高い異常電圧が前記電池から出力された場合に、前記電源ICの動作を停止させる制御回路と、前記電池から出力された前記異常電圧を前記電源ICの定格電圧以下に降圧して前記電源ICに入力する降圧回路と、を有する。
【選択図】図2
特許請求の範囲【請求項１】

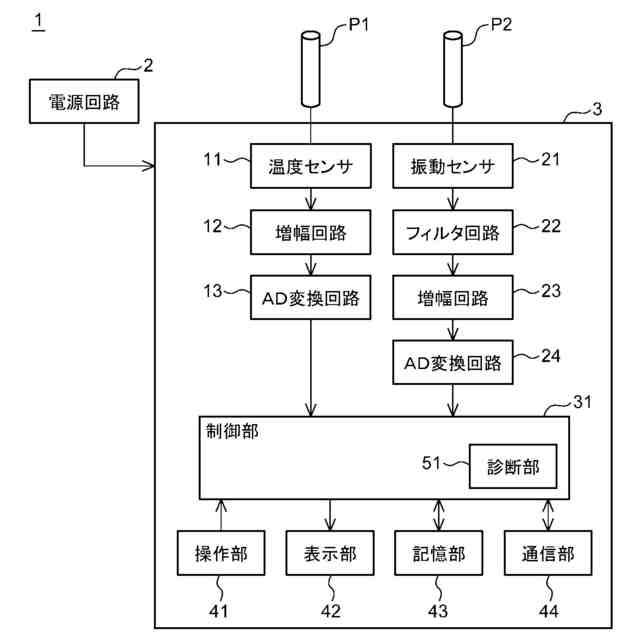

スチームトラップの温度及び振動を計測する計測装置であって、
前記スチームトラップに当接されるプローブと、
前記プローブから伝達される前記スチームトラップの前記温度及び前記振動に対して、電気信号への変換を含む電気的な処理を施すことにより、前記スチームトラップの温度データ及び振動データを出力する電気回路と、
前記電気回路に駆動用電力を供給する電源回路と、
を備え、
前記電源回路は、
電池と、
前記電池と前記電気回路との間に接続された電源ＩＣと、
通常電圧より高い異常電圧が前記電池から出力された場合に、前記電源ＩＣの動作を停止させる制御回路と、

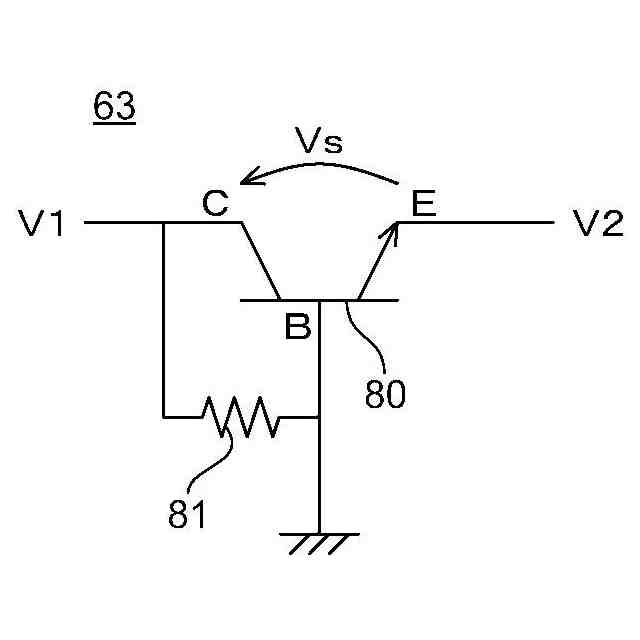

前記電池から出力された前記異常電圧を前記電源ＩＣの定格電圧以下に降圧して前記電源ＩＣに入力する降圧回路と、
を有する、計測装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、計測装置に関し、特に、スチームトラップの温度及び振動を計測する計測装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
蒸気配管系を備えたプラント等においては、熱交換又は放熱等によって配管系内に復水（ドレン）が生じることがある。この復水を配管系内に滞留させると運転効率が低下する原因となるため、一般には、配管系の適所にスチームトラップを設置し、このスチームトラップによって復水を配管系の外部に排出するようにしている。
【０００３】
経年劣化又は作動不良等によってスチームトラップのシール性能が損なわれると、蒸気配管系内の蒸気がスチームトラップを介して外部に漏出し、無駄な蒸気損失を招くこととなる。そのため、１年に１回等の定期的に、スチームトラップの状態を点検する作業が行われる。
【０００４】
下記特許文献１には、スチームトラップの状態を診断するための計測装置及び診断装置が開示されている。計測装置は可搬型の計測装置であり、診断装置はタブレット端末又はノートパソコン等であり、計測装置と診断装置とは相互に無線通信が可能である。計測装置は、各スチームトラップの表面温度を計測する温度センサと、各スチームトラップの振動強度を計測する振動センサと、温度センサ及び振動センサから出力された計測データを記憶する記憶部と、当該計測データを診断装置に送信する通信部と、表示部とを備えている。診断装置は、計測装置から受信した計測データに基づいて各スチームトラップの状態（正常又は異常）を診断し、その診断の結果を示す診断データを計測装置に送信する。計測装置は、診断装置から受信した診断データに基づいて、各スチームトラップに関する診断の結果を表示部に表示する。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－８４４１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
計測装置は、電気回路が形成された回路基板を内蔵しており、当該電気回路には、電源回路から駆動用電力が供給される。
【０００７】

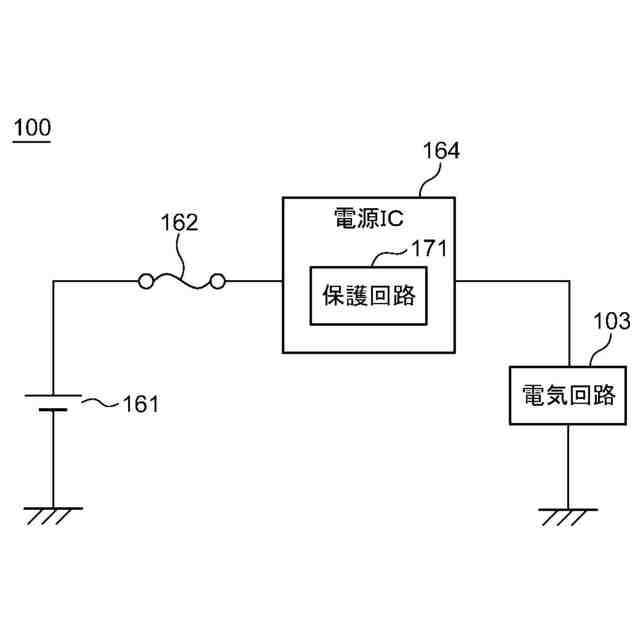

図４は、計測装置が備える電源回路１００の構成を示す図である。電源回路１００は、電池１６１、ヒューズ素子１６２、及び、電源ＩＣ１６４を備えている。電源回路１００は、電池１６１から電気回路１０３に駆動用電力を供給する。
【０００８】
電源ＩＣ１６４は、保護回路１７１を有している。保護回路１７１は、通常動作時の電流値より大きい第１電流値以上の電流が電気回路１０３に流れた場合に、電源ＩＣ１６４の動作を停止させる。これによって、第１電流値以上の過電流から電気回路１０３を保護する。
【０００９】
ヒューズ素子１６２は、上記第１電流値より大きい第２電流値（例えば数アンペア）以上の電流が流れた場合に、電池１６１と電源ＩＣ１６４との接続を遮断する。これよって、第２電流値以上の過電流から電源ＩＣ１６４及び電気回路１０３を保護する。
【００１０】
しかし、背景技術に係る電源回路１００によると、通常動作時における異常発生時、又は安全防爆規格による倍電圧試験の実施時等において、通常電圧より高い異常電圧が電池１６１から出力された場合、電源ＩＣ１６４の定格電圧を超える異常電圧が電源ＩＣ１６４に入力されることによって、電源ＩＣ１６４が故障する可能性がある。
（【００１１】以降は省略されています）
