公開番号2025012728
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023115795
出願日2023-07-14
発明の名称薬剤包装装置
出願人株式会社タカゾノ
代理人弁理士法人藤本パートナーズ
主分類A61J 3/00 20060101AFI20250117BHJP(医学または獣医学;衛生学)
要約【課題】包装袋に付されたインクが他の包装袋に写ることを抑制できる薬剤包装装置を提供する。

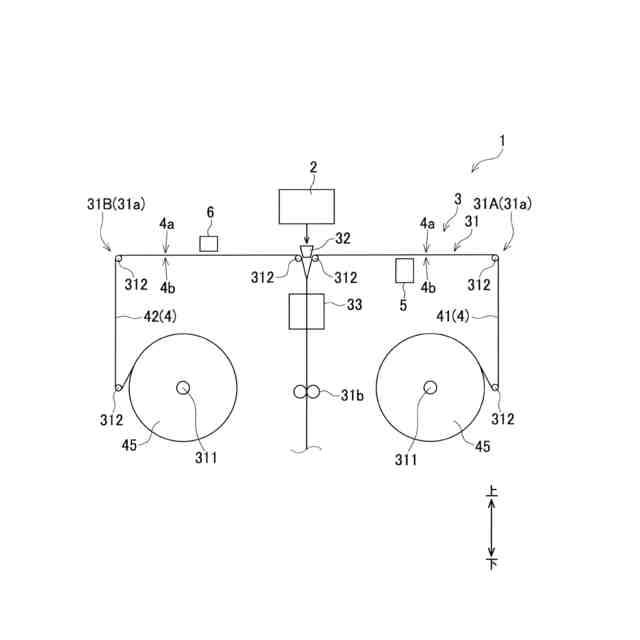

【解決手段】薬剤包装装置3は、長尺シート4を送る送り機構31と、長尺シートをシールして、薬剤が内部に収容される包装袋を形成するシール装置33と、識別子付与手段6と、を備え、長尺シートは、包装袋の内面を構成する第一面4aを備え、識別子付与手段は、長尺シートの第一面にインクを付して、包装される薬剤に関して識別するための識別子を形成するように構成されている。
【選択図】図1
特許請求の範囲【請求項１】
長尺シートを送る送り機構と、前記長尺シートをシールして、薬剤が内部に収容される包装袋を形成するシール装置と、識別子付与手段と、を備え、
前記長尺シートは、前記包装袋の内面を構成する第一面を備え、
前記識別子付与手段は、前記長尺シートの前記第一面にインクを付して、包装される薬剤に関して識別するための識別子を形成する
薬剤包装装置。
続きを表示（約 250 文字）【請求項２】
前記識別子付与手段は、前記包装袋の幅方向における一端部寄りの位置に前記識別子が位置するように、前記長尺シートに前記識別子を形成する
請求項１に記載の薬剤包装装置。
【請求項３】
前記シール装置は、前記長尺シートをヒートシールするように構成され、
前記長尺シートは、前記シール装置によってヒートシールされるシール領域を備え、
前記識別子付与手段は、前記シール領域の前記第一面に前記識別子を形成する
請求項１又は２に記載の薬剤包装装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、薬剤を包装袋に包装する薬剤包装装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
上記薬剤包装装置として、特許文献１に記載のような薬剤分包機が知られている。薬剤分包機は、錠剤を包装する包装袋を構成する分包帯の送り経路に臨ませて配置された線引装置を備える。線引装置は、インクの色が異なる複数の着色用筆記具を保持できる筆記具保持機構を有し、送られる分包帯に、複数の着色用筆記具のうち、選択された１つの着色用筆記具の筆先部を当接させることができるように構成されている。
【０００３】
上記薬剤分包機によれば、筆記具保持機構がインクの色が異なる複数の着色用筆記具を保持でき、送られる分包帯に選択された１つの着色用筆記具の筆先部を当接させるので、色分けして分包帯に線引きをすることができるとされている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１２１４１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に記載の薬剤分包機では、包装帯のうち、包装袋の外面を構成する部分に識別子として着色用筆記具のインクが付されるので、例えば、包装袋が他の包装袋に接触した場合に、インクが他の包装袋に写るおそれがあった。
【０００６】
そこで、本発明は、かかる実情に鑑み、包装袋に付されたインクが他の包装袋に写ることを抑制できる薬剤包装装置の提供を課題とする。
【課題を解決するための手段】
【０００７】

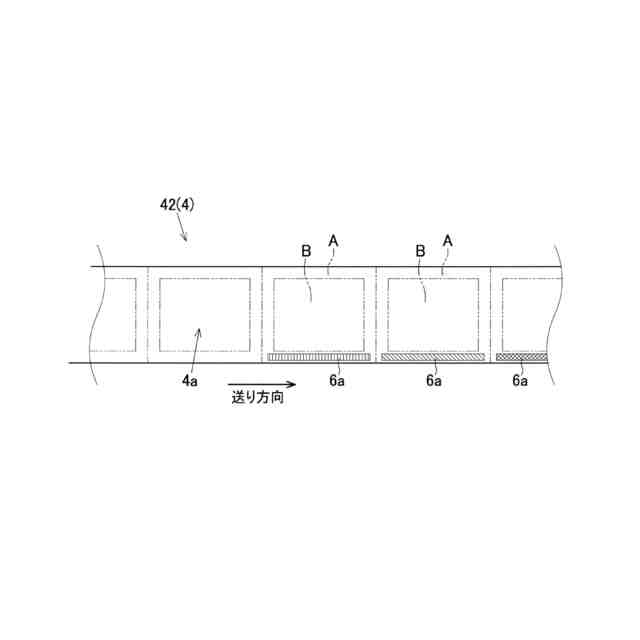

本発明の薬剤包装装置は、長尺シートを送る送り機構と、前記長尺シートをシールして、薬剤が内部に収容される包装袋を形成するシール装置と、識別子付与手段と、を備え、前記長尺シートは、前記包装袋の内面を構成する第一面を備え、前記識別子付与手段は、前記長尺シートの前記第一面にインクを付して、包装される薬剤に関して識別するための識別子を形成するように構成される。
【０００８】
上記構成の薬剤包装装置によれば、包装袋の内面となる第一面にインクが付されるので、包装袋のうちインクが付された部分が他の包装袋に接触することを抑制できる。よって、包装袋に付されたインクが他の包装袋に写ることを抑制できる。
【０００９】

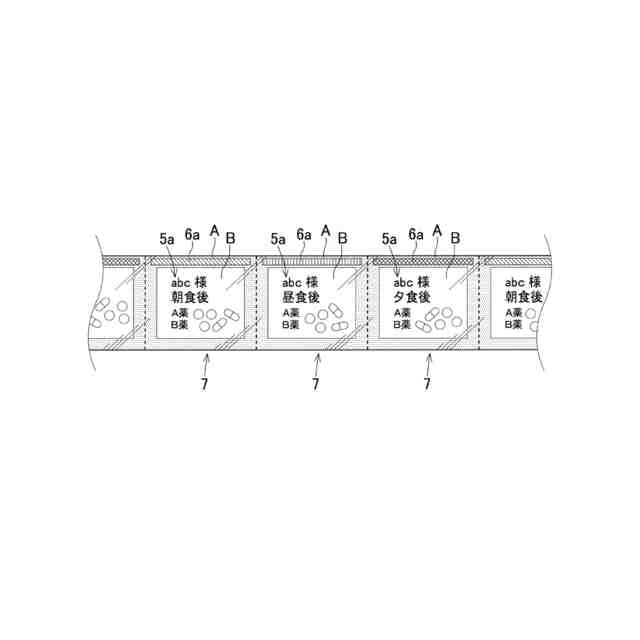

本発明の薬剤包装装置において、前記識別子付与手段は、前記包装袋の幅方向における一端部寄りの位置に前記識別子が位置するように、前記長尺シートに前記識別子を形成するように構成することもできる。
【００１０】
上記構成の薬剤包装装置によれば、包装袋の幅方向における一端部寄りの位置に識別子が形成されるので、例えば、包装袋を斜め方向から見た場合に、識別子が幅方向の中央に形成される場合に比べて識別子を認識しやすい。
（【００１１】以降は省略されています）
