発明の名称切断装置
出願人鴻池運輸株式会社
代理人弁理士法人前川知的財産事務所
主分類B26D 1/04 20060101AFI20250110BHJP(切断手工具;切断;切断機)
要約【課題】作業性を向上させた容器の切断装置を提供すること。
【解決手段】切断装置は、直方体状の容器を支持する支持部と、支持部に支持された状態の容器の第一面の近傍且つ第一面に互いに隣接する第二面乃至第四面を切断する第一切断刃と、第一面に隣接する面を第一面から離間する方向に切断する第二切断刃と、を備える。第一切断刃と容器、及び、第二切断刃及び容器は、相対的に接近又は離間方向に移動可能に構成される。
【選択図】図1

特許請求の範囲【請求項１】
直方体状の容器を支持する支持部と、
前記支持部に支持された状態の前記容器の第一面の近傍且つ前記第一面に互いに隣接する第二面乃至第四面を切断する第一切断刃と、
前記第一面に隣接する面を前記第一面から離間する方向に切断する第二切断刃と、
を備え、
前記第一切断刃と前記容器、及び、前記第二切断刃及び前記容器は、相対的に接近又は離間方向に移動可能に構成される、
切断装置。
続きを表示（約 820 文字）【請求項２】
前記第一切断刃が前記第一面に隣接する面から侵入するように、前記支持部に支持された前記容器を、前記第一切断刃側に移動させる第一移動機構と、
前記第一切断刃による前記容器の切断が行われた後に、前記第二切断刃を、前記第一面に隣接していた面の切断端部から侵入させて移動させる第二移動機構と、
を備える請求項１に記載の切断装置。
【請求項３】
前記第一切断刃は、前記容器の下方から当接するように傾斜しており、
前記第二移動機構は、前記第二切断刃を、前記容器の切断と共に前記容器に対して近接するように移動させる、
請求項２に記載の切断装置。
【請求項４】
前記第一切断刃による前記容器の切断により流出した内容液を貯留する貯留容器と、
前記容器の前記第一面側を前記貯留容器の受け口の上部に配置し、前記第一移動機構及び前記第二移動機構を前記貯留容器に固定するメインフレームと、
を備える請求項３に記載の切断装置。
【請求項５】
前記支持部は、前記第一面を下側に配置するように前記容器を傾斜した状態で支持する、請求項１に記載の切断装置。
【請求項６】
前記第一切断刃が前記第一面に隣接する面から侵入するように、前記支持部に支持された前記容器を、前記第一切断刃側に移動させる第一移動機構と、
前記第一切断刃による前記容器の切断が行われた後に、前記第二切断刃を、前記第一面に隣接していた面の切断端部から侵入させて移動させる第二移動機構と、
を備える請求項５に記載の切断装置。
【請求項７】
前記第一切断刃は、前記容器の下方から当接するように傾斜しており、
前記第二移動機構は、前記第二切断刃を、前記容器の切断と共に前記容器に対して近接するように移動させる、
請求項６に記載の切断装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、切断装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来より、飲料用の容器を切断する技術が提案されている。容器を切断する技術の一つとして、例えば、特許文献１には、紙パックの底面部が底面部差込筒に収容された状態で紙パックを固定支持している際、切断刃導入溝に外部から挿通された切断器具の刃を、当該切断刃導入溝に沿って誘導するように構成された、紙パック切断刃誘導器具が開示されている。切断器具は、紙パック切断刃誘導器具とは別体で構成される。
【先行技術文献】
【特許文献】
【０００３】
特許第６７９９８９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の器具は、紙パックを２層の平板状に加工することを想定した技術であり、複数の紙パックを処理して積層した場合には厚み方向に嵩張りやすくなってしまう。また、切断器具と紙パック切断刃誘導器具とが別体であると、安定した切断作業が難しいことも想定される。
【０００５】
本開示は、作業性を向上させた容器の切断装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した目的を達成するために、本開示に係る切断装置は、直方体状の容器を支持する支持部と、前記支持部に支持された状態の前記容器の第一面の近傍且つ前記第一面に互いに隣接する第二面乃至第四面を切断する第一切断刃と、前記第一面に隣接する面を前記第一面から離間する方向に切断する第二切断刃と、を備え、前記第一切断刃と前記容器、及び、前記第二切断刃及び前記容器は、相対的に接近又は離間方向に移動可能に構成される。
【発明の効果】
【０００７】
上記手段を用いる本開示によれば、作業性を向上させた容器の切断装置を提供することができる。
【図面の簡単な説明】
【０００８】

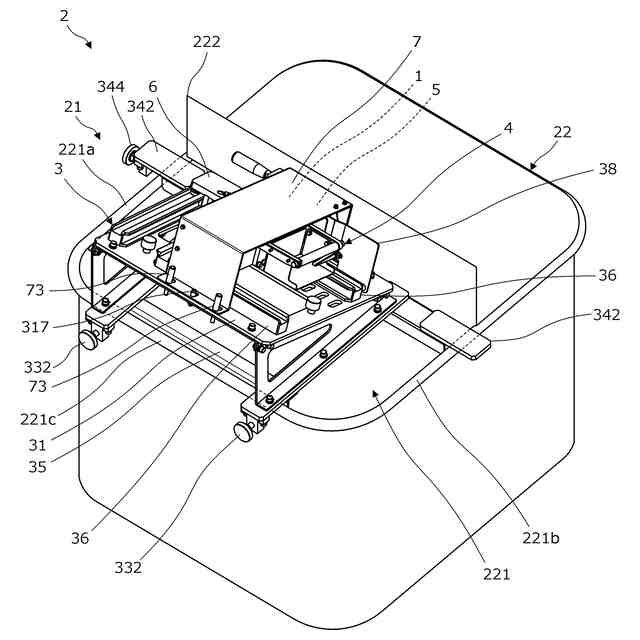

切断装置の斜視図である。
メインフレームの斜視図である。
図３（Ａ）は支持部を上方から見た斜視図である。図３（Ｂ）は支持部を下方から見た斜視図である。

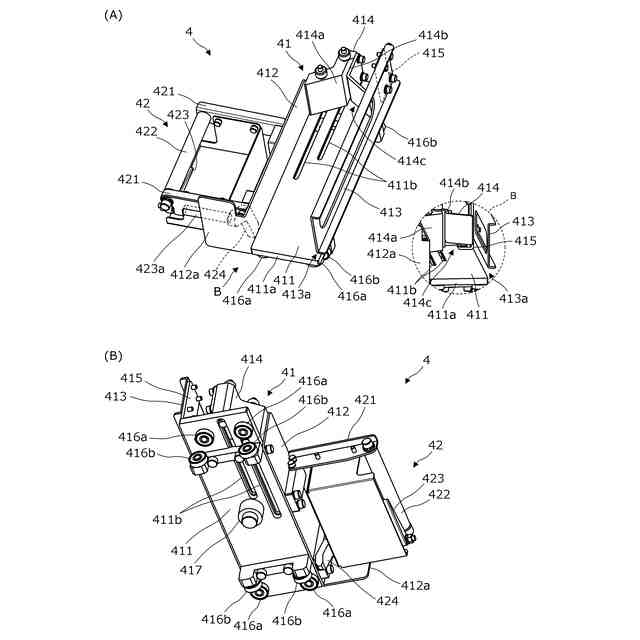

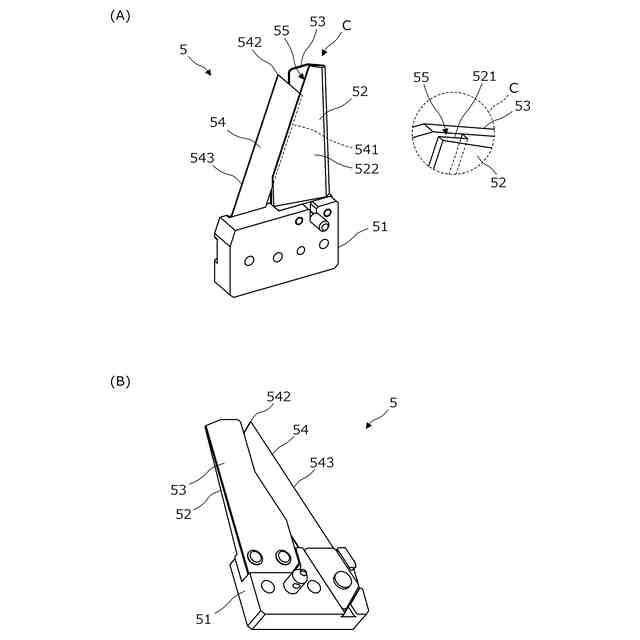

図４（Ａ）は第一切断部を一方側から見た斜視図である。図４（Ｂ）は第一切断部を他の一方側から見た斜視図である。
カバー部材を下方側から見た斜視図である。

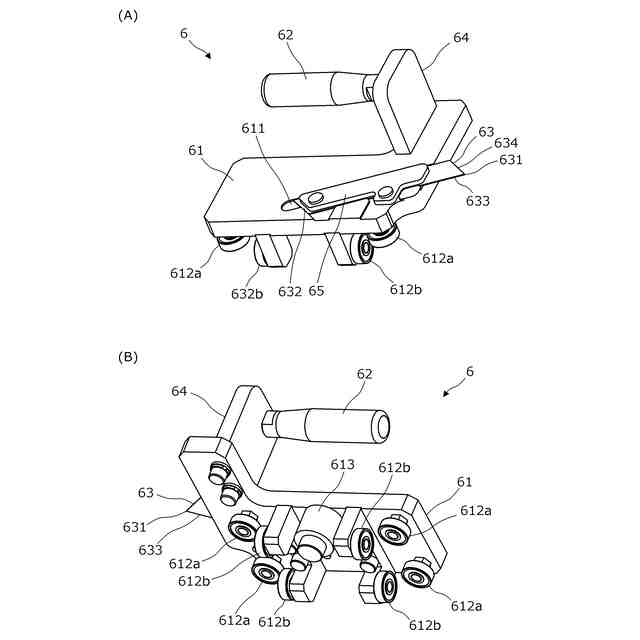

図６（Ａ）は第二切断部を一方側から見た斜視図である。図６（Ｂ）は第二切断部を他の一方側から見た斜視図である。

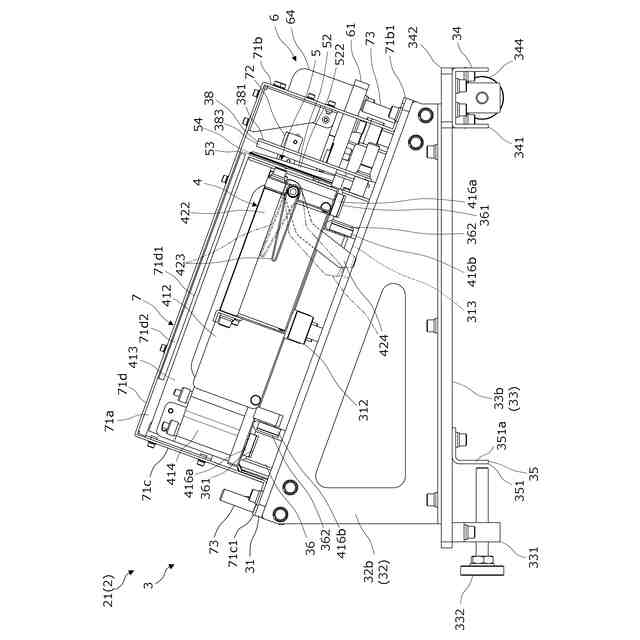

装置本体の右側面図である。

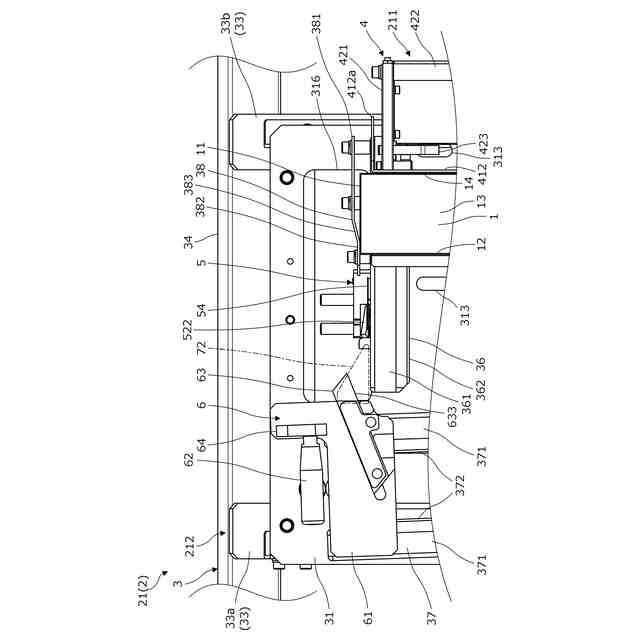

容器の切断前を示す平面図である。
容器を第一切断部により切断中の状態を示す平面図である。

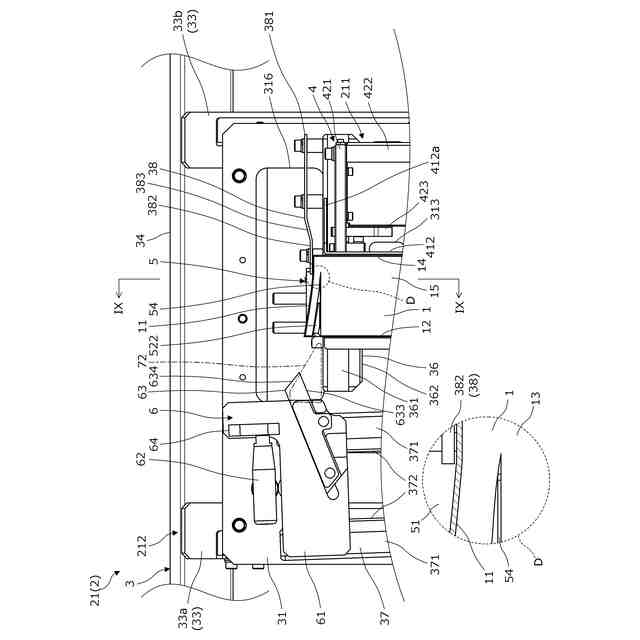

図９の装置本体２１のＩＸ－ＩＸ断面図である。
容器を第一切断部により切断し終えた状態を示す平面図である。
容器を第一切断部により切断し終えた状態を示す斜視図である。
図１３（Ａ）は切断前の容器の斜視図である。図１３（Ｂ）は切断後の容器の斜視図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施形態を図面に基づき説明する。図１は、容器１の切断装置２の斜視図である。本実施形態の容器１は、図１３（Ａ）に示すように、紙製であって、ゲーブルトップ（ｇａｂｌｅｔｏｐ）型の略直方体状の形状を有する飲料用容器である。容器１には、例えば、牛乳、果実飲料等の内容液が充填される。
【００１０】
切断装置２は、容器１の切断機能を有する装置本体２１と、装置本体２１の第一切断刃５４による容器１の切断により流出した内容液Ｌを貯留する貯留容器２２とを備える。本実施形態の切断装置２の説明では、装置本体２１の第一切断部５側を前、その反対側を後ろとし（図２等参照）、図１の装置本体２１側を上、貯留容器２２側を下とする。また本実施形態では、装置本体２１を後方から見た左側及び右側をそれぞれ切断装置２の左及び右とする。
（【００１１】以降は省略されています）
