公開番号2025004901
公報種別公開特許公報(A)
公開日2025-01-16
出願番号2023104787
出願日2023-06-27
発明の名称連結器具
出願人国立大学法人新潟大学,KiC株式会社
代理人個人,個人,個人,個人,個人
主分類F16B 5/06 20060101AFI20250108BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】部品点数を減らすことにより管理を容易とすることができる連結器具を提供する。

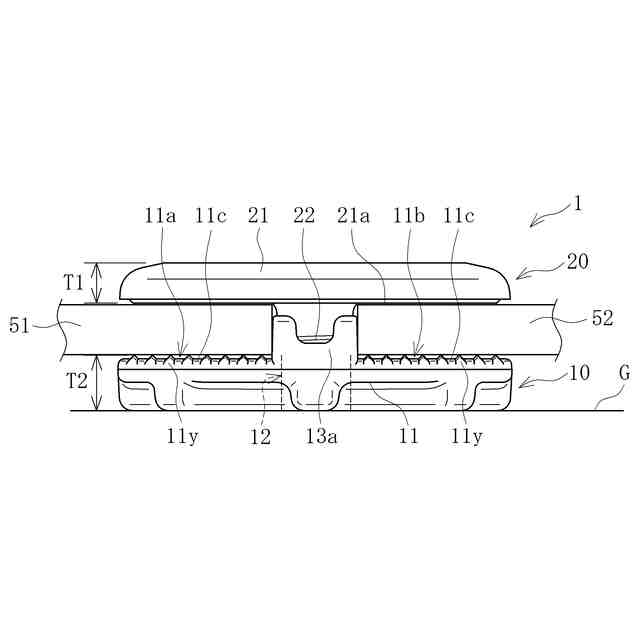

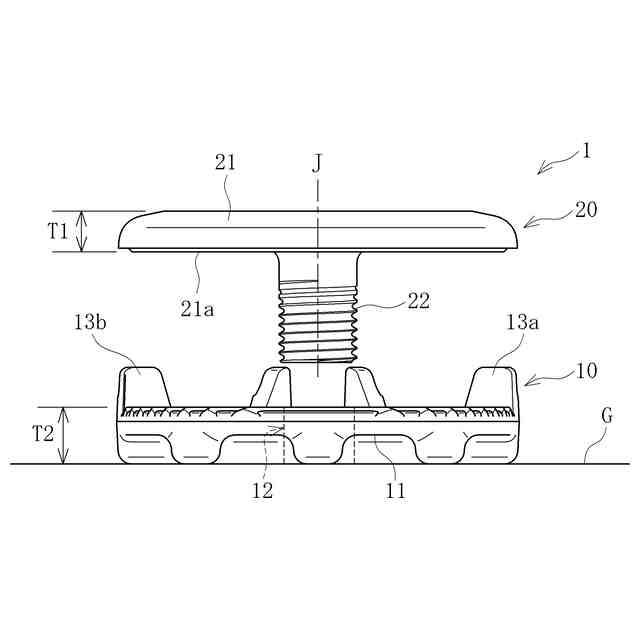

【解決手段】連結器具1は、地面Gに並べられた複数の敷き鉄板51,52それぞれの端部を敷き鉄板51,52の厚さ方向から挟み込んで繋ぐために用いられる。連結器具1は、複数の敷き鉄板51,52それぞれの端部を厚さ方向から挟み込むベース部10及び蓋部20を備える。蓋部20は、敷き鉄板51,52の上面に接触する蓋板部21と、蓋板部21と一体形成され、蓋板部21の下面に位置するねじ軸部22と、を備える。ベース部10は、敷き鉄板51,52の下面に接触するベース板部11と、ベース板部11の上面に位置し、ねじ軸部22が螺合するねじ穴部12と、を備える。

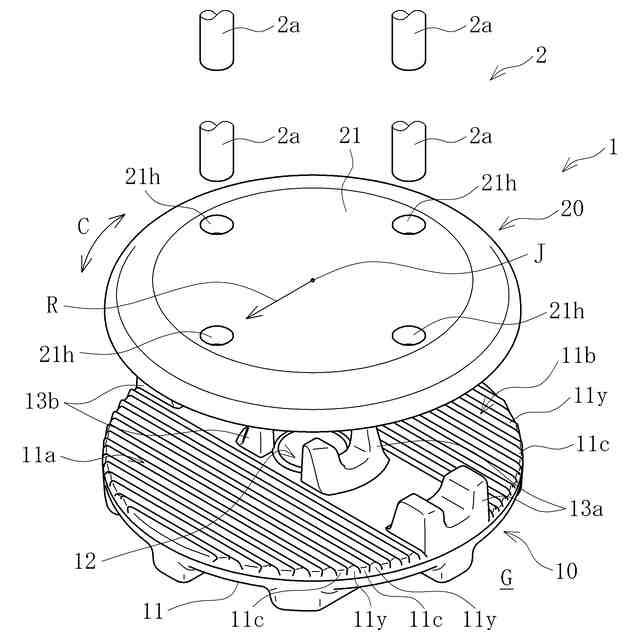

【選択図】図3
特許請求の範囲【請求項１】
設置面に並べられた複数の敷板それぞれの端部を前記敷板の厚さ方向から挟み込んで繋ぐために用いられる連結器具であって、
前記複数の敷板それぞれの端部を前記厚さ方向から挟み込むベース部及び蓋部を備え、
前記蓋部は、
前記敷板の上面に接触する蓋板部と、
前記蓋板部と一体形成され、前記蓋板部の下面に位置する螺合部と、を備え、
前記ベース部は、

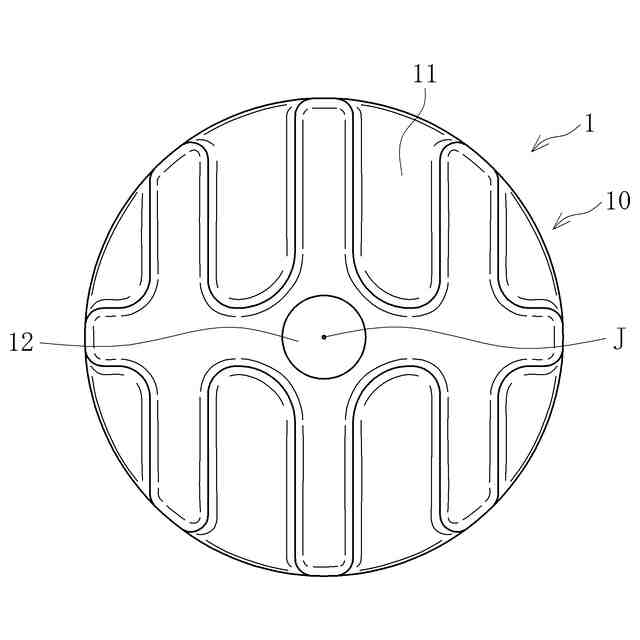

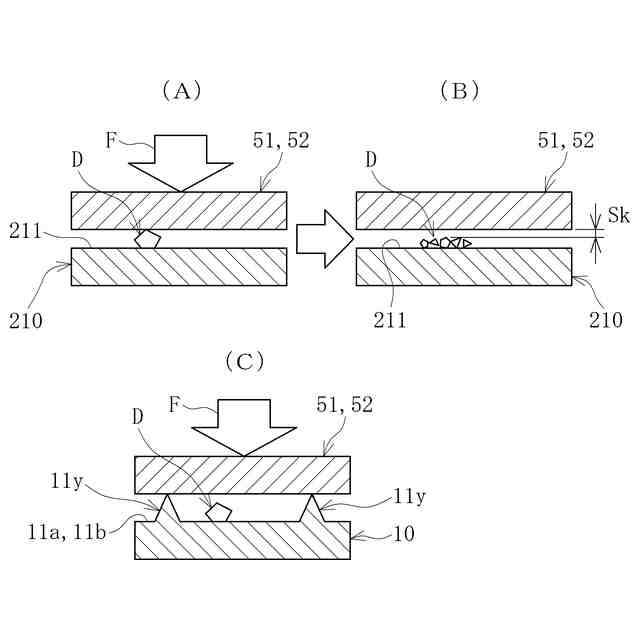

前記敷板の下面に接触するベース板部と、
前記ベース板部の上面に位置し、前記螺合部が螺合する被螺合部と、を備える、
連結器具。
続きを表示（約 500 文字）【請求項２】

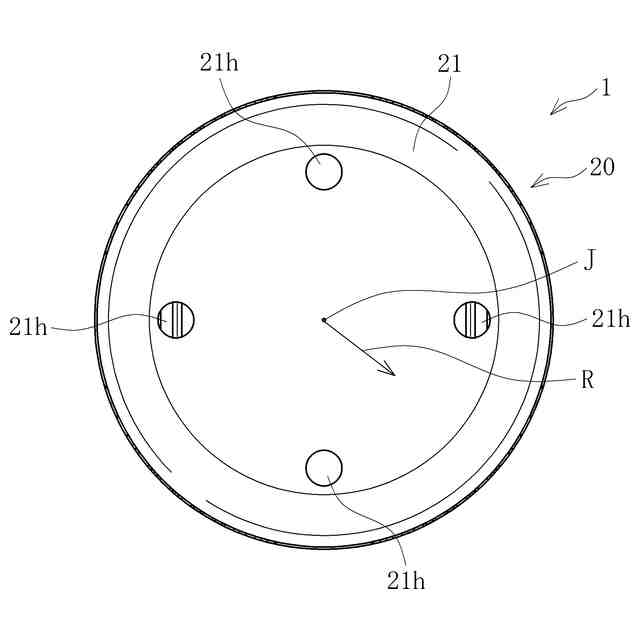

前記蓋板部は、前記蓋部の前記ベース部に対する回転方向に並べられ、専用工具のピンが挿入可能な複数の工具孔を有する、
請求項１に記載の連結器具。
【請求項３】

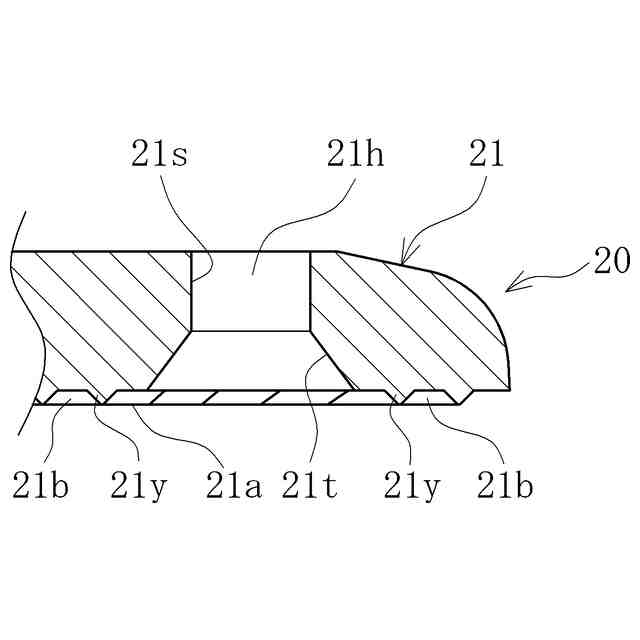

前記工具孔は、前記蓋板部の厚さ方向に貫通しつつ、前記ベース部に向かうにつれて穴幅が広がるテーパ部を有する、
請求項２に記載の連結器具。
【請求項４】

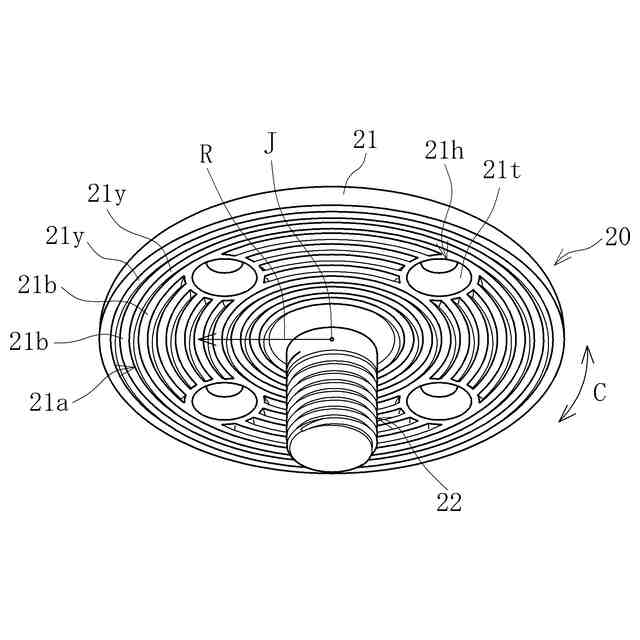

前記蓋板部は、前記螺合部が前記被螺合部に螺合するように前記蓋部を前記ベース部に対して回転させる際に前記敷板の上面に摺動する摺動面を有し、
前記摺動面には、前記蓋部の回転方向に沿う同心円状に複数の溝部が形成されている、
請求項１から３の何れか１項に記載の連結器具。
【請求項５】
前記蓋板部の厚さは、前記ベース板部の厚さよりも薄く形成されている、
請求項１から３の何れか１項に記載の連結器具。
【請求項６】
前記ベース部及び前記蓋部は、前記螺合部が前記被螺合部に螺合した状態で、前記厚さ方向から見て重なる円形をなす、
請求項１から３の何れか１項に記載の連結器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連結器具に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

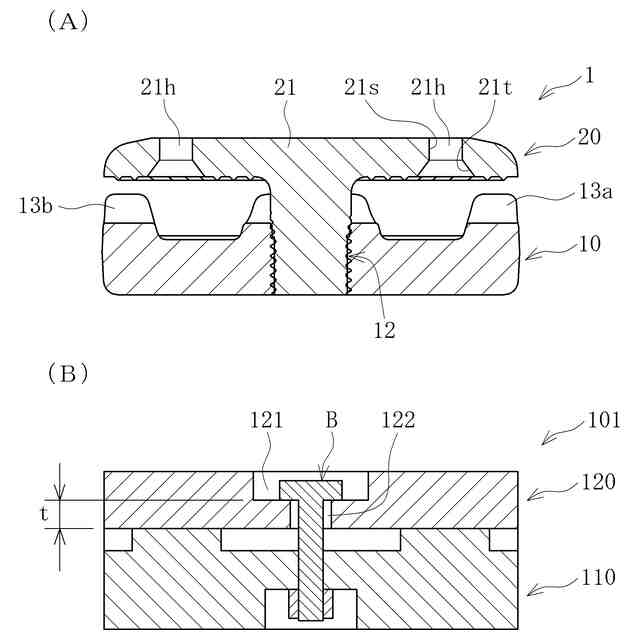

特許文献１に記載のジョイントは、少なくとも二枚の敷き鉄板を挟み込んで繋ぐために用いられる。このジョイントは、敷き鉄板を挟み込むベース部及びカップ部と、カップ部をベース部に対して固定するボルト及びナットと、を備える。
【先行技術文献】
【特許文献】
【０００３】
特許第６６４１６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載の構成では、部品点数が多く、これに伴い製品を保管又は運搬する際の管理がしづらかった。
【０００５】
本発明は、上記実状を鑑みてなされたものであり、部品点数を減らすことにより管理を容易とすることができる連結器具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る連結器具は、
設置面に並べられた複数の敷板それぞれの端部を前記敷板の厚さ方向から挟み込んで繋ぐために用いられる連結器具であって、
前記複数の敷板それぞれの端部を前記厚さ方向から挟み込むベース部及び蓋部を備え、
前記蓋部は、
前記敷板の上面に接触する蓋板部と、
前記蓋板部と一体形成され、前記蓋板部の下面に位置する螺合部と、を備え、
前記ベース部は、
前記敷板の下面に接触するベース板部と、
前記ベース板部の上面に位置し、前記螺合部が螺合する被螺合部と、を備える。
【０００７】
前記蓋板部は、前記蓋部の前記ベース部に対する回転方向に並べられ、専用工具のピンが挿入可能な複数の工具孔を有する、ようにしてもよい。
【０００８】
前記工具孔は、前記蓋板部の厚さ方向に貫通しつつ、前記ベース部に向かうにつれて穴幅が広がるテーパ部を有する、ようにしてもよい。
【０００９】
前記蓋板部は、前記螺合部が前記被螺合部に螺合するように前記蓋部を前記ベース部に対して回転させる際に前記敷板の上面に摺動する摺動面を有し、前記摺動面には、前記蓋部の回転方向に沿う同心円状に複数の溝部が形成されている、ようにしてもよい。
【００１０】
前記蓋板部の厚さは、前記ベース板部の厚さよりも薄く形成されている、ようにしてもよい。
（【００１１】以降は省略されています）
