発明の名称棒状体挟持具
出願人未来工業株式会社
代理人個人
主分類F16B 2/06 20060101AFI20250319BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】
棒状体の径違いや配置方向の違いに対しても兼用可能な棒状体挟持具の提供である。
【解決手段】
雄ねじ部を備えた保持部材Sには、小径又は大径のボルト軸B₁,B₂の少なくとも一方を配置可能な1又は複数のボルト軸配置空間が形成され、内周面に雌ねじ部が形成された雌ねじキャップ部材Fには、空回り回転可能に押圧部材Pが連結され、前記ボルト軸配置空間が複数の場合には、同一のボルト軸配置空間に小径又は大径の各ボルト軸B₁,B₂のいずれか一方を選択して配置するか、又は異なるボルト軸配置空間に異なる外径のボルト軸を配置して、前記保持部材Sの雄ねじ部と、前記雌ねじキャップ部材Fの雌ねじ部とを螺合状態で螺回転させて、前記押圧部材Pと前記ボルト軸配置空間の底部の挟持部とで、各ボルト軸B₁,B₂のいずれか一方を挟持固定する。

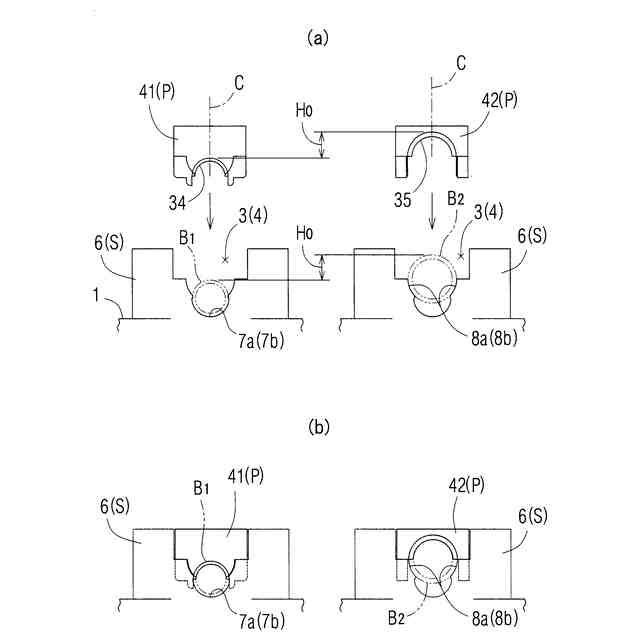

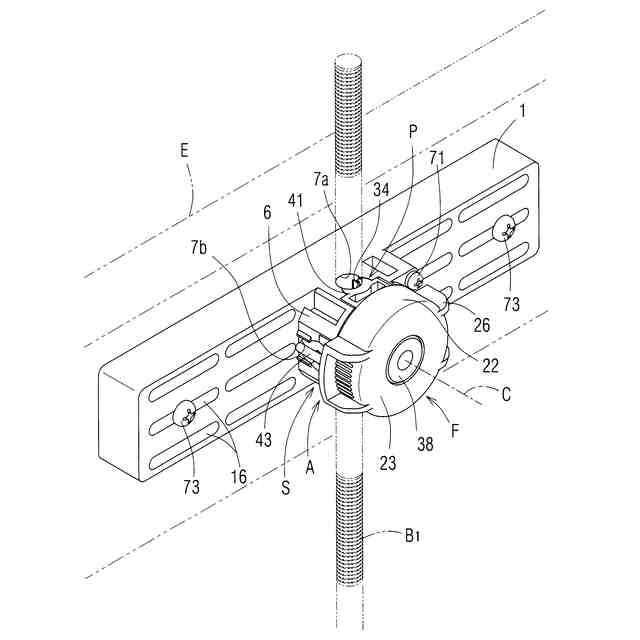

【選択図】図7
特許請求の範囲【請求項１】

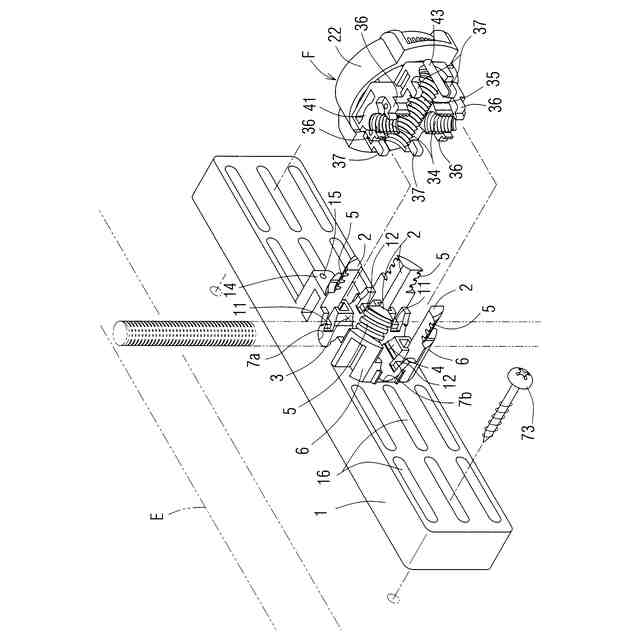

第１ねじ部を備える第１部材と、前記第１ねじ部に螺合可能な第２ねじ部を備える第２部材と、から成り、第１及び第２の各部材は、互いに螺合されることで、当該各部材の間に配置された棒状体を挟持する棒状体挟持具であって、

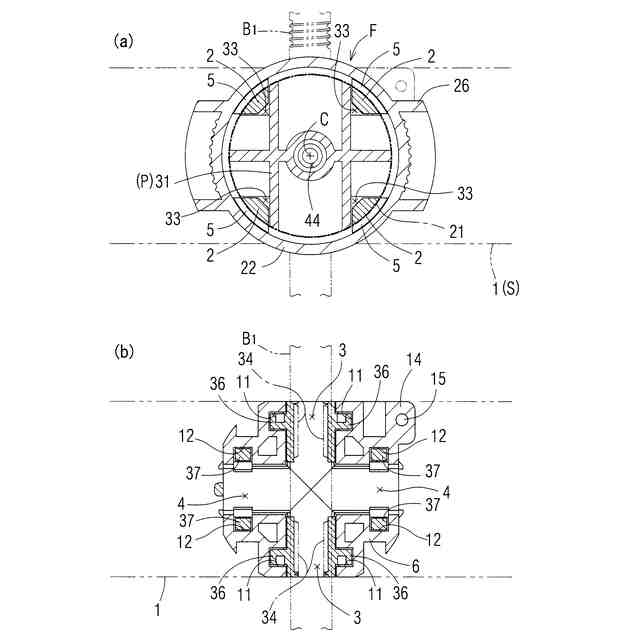

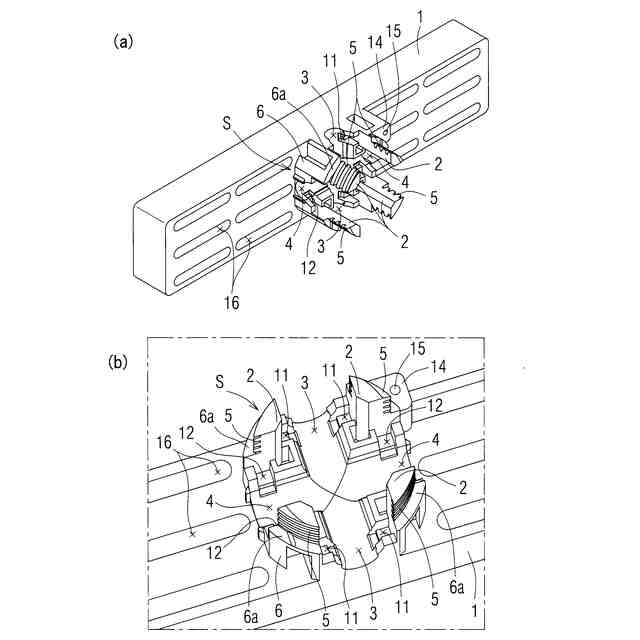

前記第１部材は、前記第２部材との螺進退方向を立設方向とする複数の立設部を備え、当該複数の立設部の間には、当該立設部の立設方向と交差する方向を軸方向として１本の前記棒状体を配置可能な１又は互いに交差した複数の棒状体配置空間が形成され、前記第１ねじ部は、前記複数の立設部に跨がって非連続で形成されたねじ溝から成り、

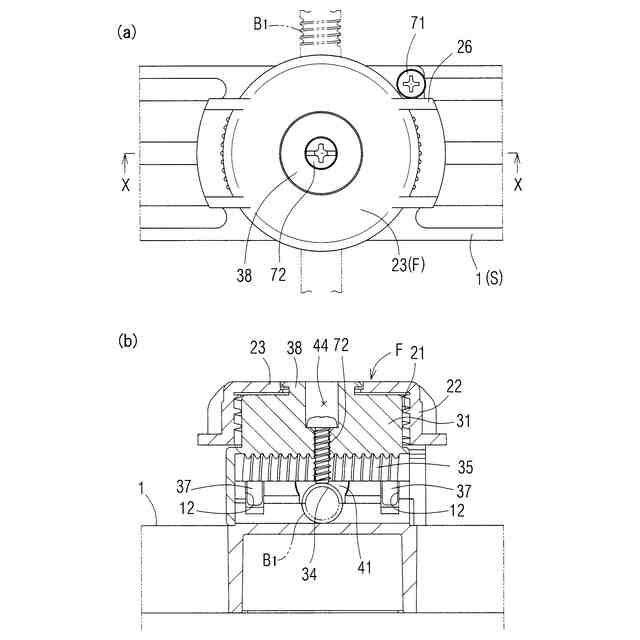

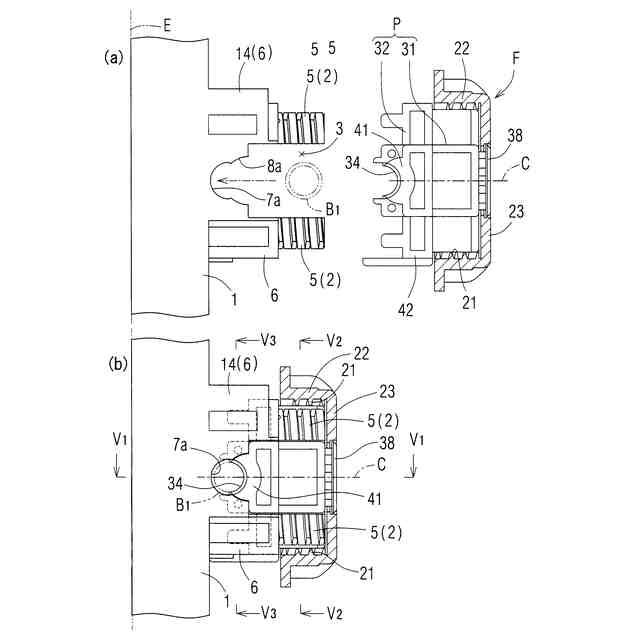

前記第２部材は、前記第１部材に対して相対的に螺進退する際に、当該第２部材の螺回動に追従することなく、相対的に空回りの状態で、当該第２部材の螺進退に追従して一体となって移動する押圧体を備え、前記第１部材に設けられた挟持部と、前記第２部材の螺進により移動した前記押圧体とで、前記棒状体配置空間に配置された棒状体を挟持可能であり、
大径及び小径の２種類の棒状体のいずれも挟持可能となるように、１又は複数の前記棒状体配置空間を備え、
前記棒状体配置空間が１つの場合には、大径及び小径の棒状体のいずれかを選択して配置可能であり、
前記棒状体配置空間が互いに交差した複数の場合には、異なる棒状体配置空間に大径及び小径の各棒状体のいずれかを選択して配置可能であるか、或いは同一の棒状体配置空間に大径及び小径の棒状体のいずれかを選択して配置可能であり、

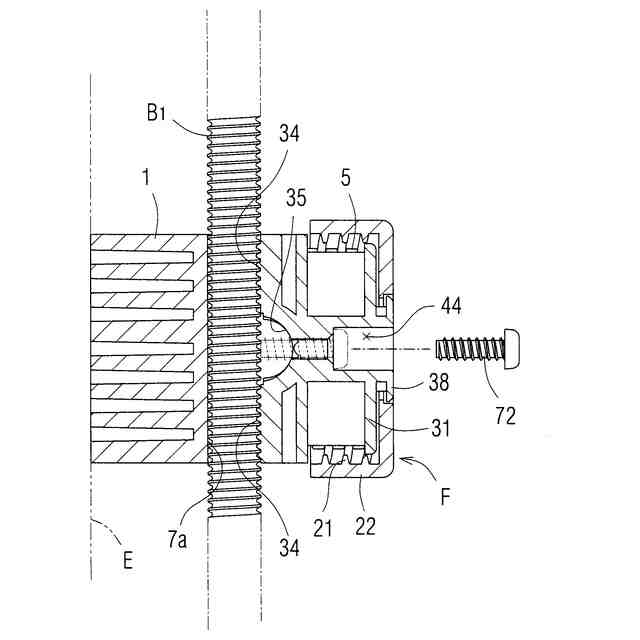

前記第１部材と前記第２部材との相対的な螺進により、前記棒状体配置空間に配置された前記棒状体は、当該第１部材の挟持部と当該第２部材に具備された押圧体とで挟持された状態で保持されることを特徴とする棒状体挟持具。
続きを表示（約 1,600 文字）【請求項２】
前記１又は複数の棒状体配置空間のうち少なくとも１つには、前記大径棒状体の外面に沿った断面弧状の大径用挟持部と、当該大径用挟持部に対して前記第２部材の螺進方向に沿って前方に、前記小径棒状体の外面に沿った断面弧状の小径用挟持部と、が連続して形成されていることを特徴とする請求項１に記載の棒状体挟持具。
【請求項３】
前記押圧体には、前記第１部材の棒状体配置空間に配置される大径棒状体又は小径棒状体を押圧する大径用押圧面及び小径用押圧面とが、互いに交差して前記各棒状体の軸方向に沿って延設され、
前記第１部材の棒状体配置空間に配置された大径又は小径の棒状体に対して、前記押圧体の大径用及び小径用のいずれの押圧面で押圧するかの選択が可能であることを特徴とする請求項１又は２に記載の棒状体挟持具。
【請求項４】
前記第１部材と前記第２部材との螺合を解除した状態においてのみ、前記押圧体の大径用押圧面と小径用押圧面との選択・変更が可能であることを特徴とする請求項３に記載の棒状体挟持具。
【請求項５】
前記押圧体には、前記大径用押圧面の使用を阻害する使用阻害部を有することを特徴とする請求項３に記載の棒状体挟持具。
【請求項６】
前記挟持部及び押圧体の少なくとも一方には、前記小径棒状体の外面に沿う弧状の小径用押圧面を有することを特徴とする請求項１又は２に記載の棒状体挟持具。
【請求項７】
前記第１部材の挟持部と前記押圧体とで前記大径棒状体又は小径棒状体の一方を挟持した状態で、前記立設部の立設方向又は前記棒状体の両側から当接して、当該棒状体の径方向への移動を規制する規制部を有することを特徴とする請求項１又は２に記載の棒状体挟持具。
【請求項８】
前記棒状体配置空間は、配置状態で軸方向が異なる方向に延びる前記大径及び小径の各棒状体のいずれにも挟持可能なように２以上が交差して形成され、
少なくとも２つの前記棒状体配置空間は、前記第１ねじ部と前記第２ねじ部の螺回動軸心上に位置していることを特徴とする請求項１又は２に記載の棒状体挟持具。
【請求項９】
第１ねじ部を備える第１部材と、前記第１ねじ部に螺合可能な第２ねじ部を備える第２部材と、から成り、第１及び第２の各部材は、互いに螺合されることで、当該各部材の間に配置された棒状体を挟持する棒状体挟持具であって、
前記第１部材は、前記第２部材との螺進退方向を立設方向とする複数の立設部を備え、当該複数の立設部の間には、当該立設部の立設方向と交差する方向を軸方向として前記棒状体を配置可能な１又は複数の棒状体配置空間が形成され、前記第１ねじ部は、前記複数の立設部に跨がって非連続で形成されたねじ溝から成り、
前記第２部材は、前記第１部材に対して相対的に螺進退する際に、当該第２部材の螺回動に追従することなく、相対的に空回りの状態で、当該第２部材の螺進退に追従して一体となって移動する押圧体を備え、前記第１部材に設けられた挟持部と、前記第２部材の螺進により移動した前記押圧体とで、前記棒状体配置空間に配置された棒状体を挟持可能であり、
前記棒状体配置空間は、軸方向が交差する少なくとも２つの向きに配置される前記棒状体のいずれの配置状態においても配置可能なように２以上形成されていることを特徴とする棒状体挟持具。
【請求項１０】
前記第１部材は、別の部材が固定される固定部を形成するために、相反する方向に延びる一対の支持腕を備え、
前記一対の支持腕の延びる方向、及び当該方向と交差する異なる２方向を前記棒状体の軸方向として、当該棒状体に取着可能となるように、２つの前記棒状体配置空間が形成されていることを特徴とする請求項１，２又は９のいずれかに記載の棒状体挟持具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吊ボルト軸等の棒状体の軸方向の一部を挟持することで、当該棒状体に自身又は他の部材を取着したり、当該棒状体を保持するのに使用される棒状体挟持具に関するものである。
続きを表示（約 2,400 文字）【０００２】
最初に、本明細書で使用されていて、「一般技術用語」として認知されていないと思われる複数の「技術用語」について定義する。「螺合」とは、雄ねじ部材のねじ山部と雌ねじ部材の谷部とが係止状態となって、雄ねじ及び雌ねじの各部材が互いに連結された状態を意味し、「螺進」及び「螺退」とは、雄ねじ部材と雌ねじ部材とを螺合した状態で、両部材を相対的に回動（回転）させた場合に、両部材が相対的に近接することを「螺進」と言い、相対的に離間することを「螺退」と言い、「螺進退」とは、「螺進」と「螺退」との「合成用語」である。更に、「螺回動」とは、互いに螺合している雄ねじ部材又は雌ねじ部材の少なくとも一方を回動（回転）させることを言う。
【背景技術】
【０００３】
特許文献１には、吊ボルト軸に対して取着可能であって、当該吊ボルト軸に対して種々の設置体を設置固定したり、当該吊ボルト軸の端部を壁面等に固定するのに使用される棒状体挟持具が開示されており、当該棒状体挟持具は、特定の１種類の外径のボルト軸に対してのみ挟持可能な構造であった。
【０００４】
吊ボルト軸等として使用されるボルト軸の大部分は、その径が３分（3/8 インチ）又は４分（1/2 インチ）であり、更に、他の径のボルト軸が使用されることもある。特許文献１の棒状体挟持具は、特定外径の１種類のボルト軸のみ挟持可能であるため、別の外径のボルト軸に対しては、当該別の外径に対応した別の棒状体挟持具を準備しておく必要があった。
【０００５】
また、特許文献１に開示の棒状体挟持具は、種々の設置体又は壁面等に固定するための長方形板状の取着板部を備えており、吊ボルト軸に挟持（取着）された状態において、当該吊ボルト軸に対する前記取着板部の配置方向は、互いに直交して不変の関係にあった。よって、前記吊ボルト軸に対して前記取着板部の配置方向の変更には対応できず、当該吊ボルト軸に対して異なる方向に配置可能な取着板部を備えた別の棒状体挟持具を準備しておく必要があった。
【０００６】
一方、特許文献２に示されるように、天井面や側壁面に沿って平行に設置されるボルト軸も存在し、設置方向の異なるボルト軸を前記天井面等に固定するには、前記取着板部の配置方向の異なる複数の棒状体挟持具を準備しておく必要があった。
【先行技術文献】
【特許文献】
【０００７】
特開２０２２－３０３５３号公報
特開２０２０－１５６２５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、挟持により棒状体に他の部材を取着したり、当該棒状体を保持する棒状体挟持具であって、当該棒状体の径違いや配置方向の違いに対しても兼用可能にすることを課題としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するための請求項１の発明は、
第１ねじ部を備える第１部材と、前記第１ねじ部に螺合可能な第２ねじ部を備える第２部材と、から成り、第１及び第２の各部材は、互いに螺合されることで、当該各部材の間に配置された棒状体を挟持する棒状体挟持具であって、
前記第１部材は、前記第２部材との螺進退方向を立設方向とする複数の立設部を備え、当該複数の立設部の間には、当該立設部の立設方向と交差する方向を軸方向として１本の前記棒状体を配置可能な１又は互いに交差した複数の棒状体配置空間が形成され、前記第１ねじ部は、前記複数の立設部に跨がって非連続で形成されたねじ溝から成り、
前記第２部材は、前記第１部材に対して相対的に螺進退する際に、当該第２部材の螺回動に追従することなく、相対的に空回りの状態で、当該第２部材の螺進退に追従して一体となって移動する押圧体を備え、前記第１部材に設けられた挟持部と、前記第２部材の螺進により移動した前記押圧体とで、前記棒状体配置空間に配置された棒状体を挟持可能であり、
大径及び小径の２種類の棒状体のいずれも挟持可能となるように、１又は複数の前記棒状体配置空間を備え、
前記棒状体配置空間が１つの場合には、大径及び小径の棒状体のいずれかを選択して配置可能であり、
前記棒状体配置空間が互いに交差した複数の場合には、異なる棒状体配置空間に大径及び小径の各棒状体のいずれかを選択して配置可能であるか、或いは同一の棒状体配置空間に大径及び小径の棒状体のいずれかを選択して配置可能であり、
前記第１部材と前記第２部材との相対的な螺進により、前記棒状体配置空間に配置された前記棒状体は、当該第１部材の挟持部と当該第２部材に具備された押圧体とで挟持された状態で保持されることを特徴としている。
【００１０】
請求項１の発明によれば、前記棒状体配置空間が１つの場合には、大径又は小径の棒状体のいずれか一方が選択して配置される。前記棒状体配置空間が互いに交差した複数の場合には、異なる棒状体配置空間に大径又は小径の各棒状体が選択されて配置されるか、或いは同一の棒状体配置空間に、大径又は小径の棒状体のいずれか一方が選択して配置される。第１部材の第１ねじ部は、複数の立設部に跨がって非連続で形成されたねじ溝から成り、当該第１ねじ部と、第２部材の第２ねじ部とが螺合された状態で、第１及び第２の各部材が相対的に螺進すると、第２部材に対して相対的に空回りして当該第２部材の螺進退に追従して一体となって移動する押圧体と、第１部材の挟持部とは、相対的に近接して、当該押圧体は、第１部材の棒状体配置空間に配置されている棒状体を押圧して、当該棒状体は、第２部材に具備する当該押圧体と、第１部材の挟持部との間で押圧状態で保持される。
