公開番号2025084999
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2025035514,2021183975
出願日2025-03-06,2021-11-11
発明の名称波付管
出願人未来工業株式会社
代理人個人
主分類F16L 57/00 20060101AFI20250527BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】切割部を上方に向けた状態で、かつ内部に配線・配管材を収容した状態で、波付管を上下反転可能とする。

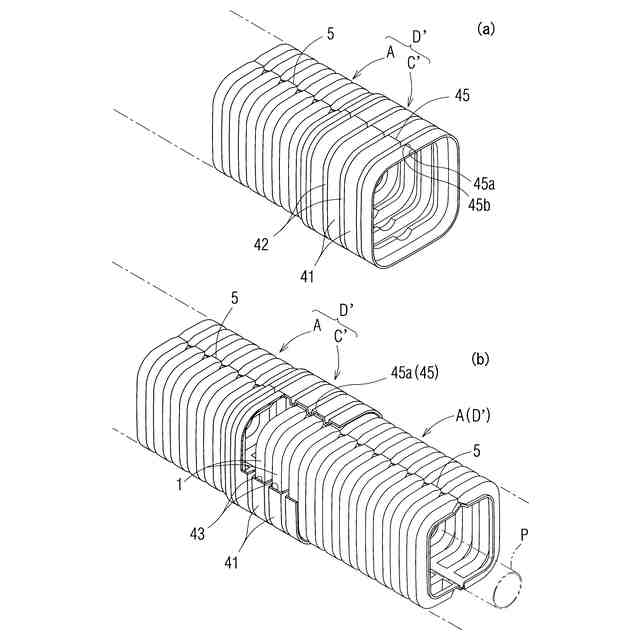

【解決手段】4つの平面状管壁部のうち1つの平面状管壁部に軸方向に連続する切割部5が設けられ、波付管D’の軸方向の一端部には別の波付管D’の他端部を内嵌して重合される接続部C’が一体に設けられ、前記接続部C’には切割部5と直線状に連続する接続部切割部45が形成され、接続部切割部45と別の波付管D’の切割部5とを合致させて、一方の波付管D’の接続部C’に、別の波付管D’の他端部を挿入可能であって、前記接続部C’を介して互いに接続された複数の波付管D’のうち連続する少なくとも2本の波付管D’を、上方を向いた前記切割部5が下方を向くようにねじり回動させる途中において、前記接続部C’の接続部切割部45に設けられた対向端縁部45a,45bは、波付管の軸方向に沿ってずれるように変形可能な構成とする。
【選択図】図16
特許請求の範囲【請求項１】

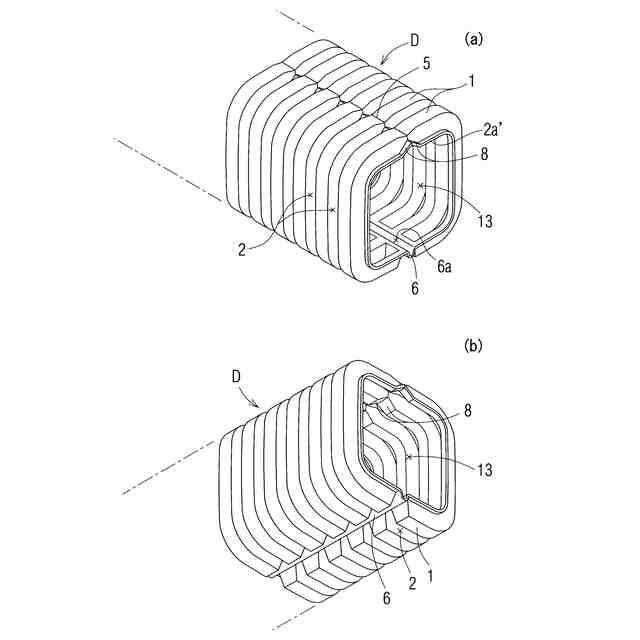

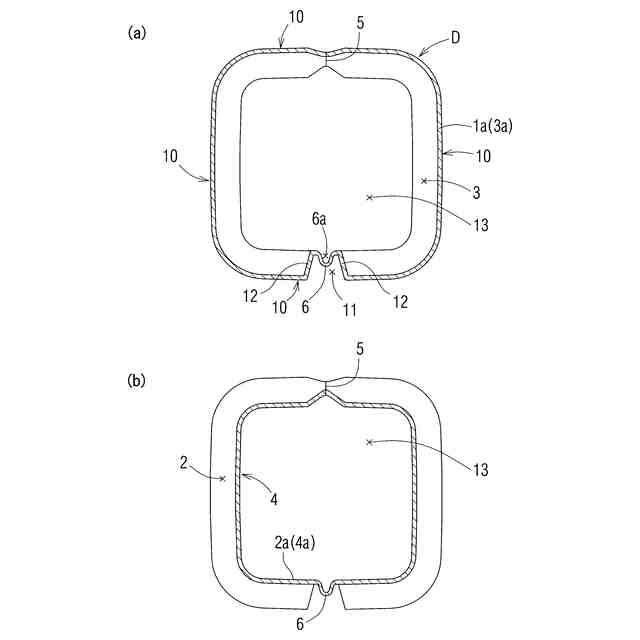

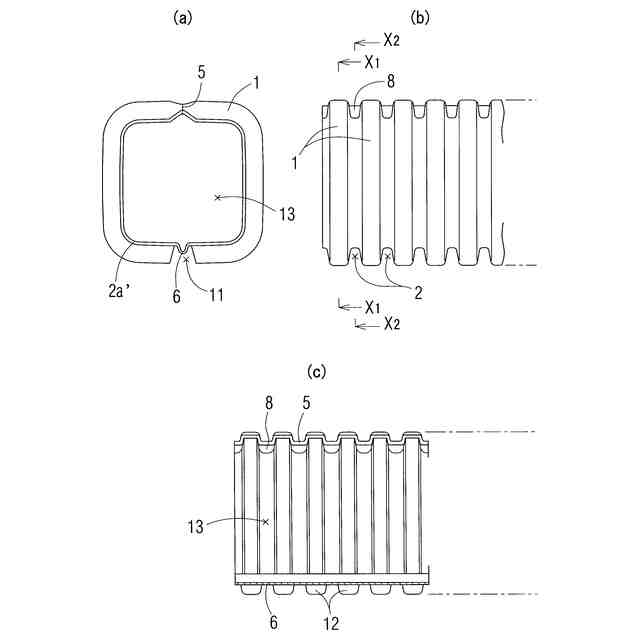

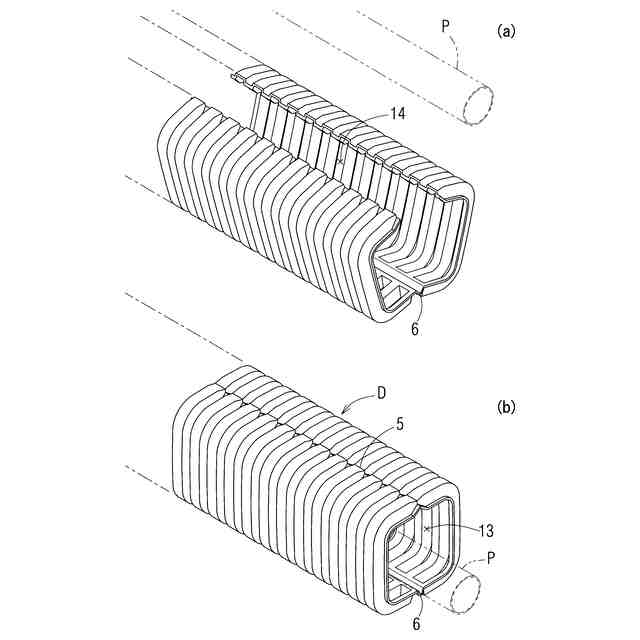

外面に凹凸部が軸方向に交互に形成され、前記凸部の横断面形状が矩形状であり、４つの平面状管壁部のうち１つの平面状管壁部に、軸方向に連続する切割部が設けられ、当該切割部を拡開することで、内部に配線・配管材を収容・敷設可能である波付管であって、

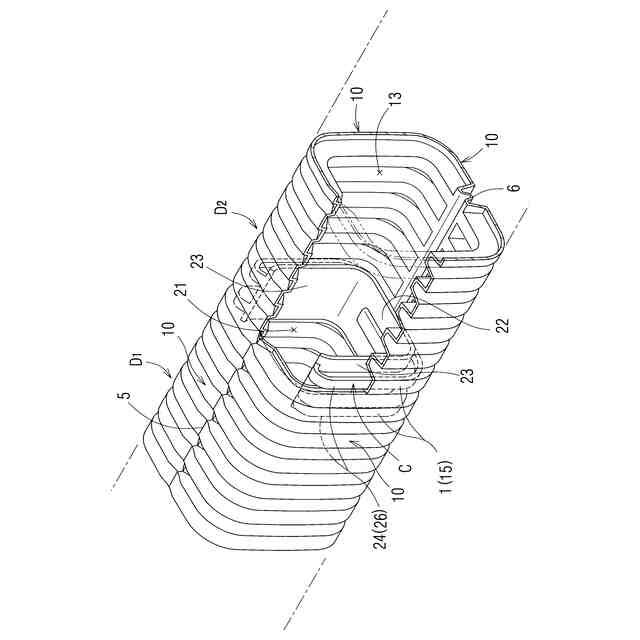

軸方向の一端部には、別の波付管の他端部を内嵌することで重合される接続部が一体に設けられ、
前記接続部には、一般部に設けられた切割部と直線状に連続する接続部切割部が形成され、当該接続部切割部と別の波付管の切割部とを合致させて、一方の波付管の接続部に、別の波付管の他端部を挿入可能であって、
前記接続部を介して互いに一連に接続された複数の波付管のうち連続する少なくとも２本の波付管を、上方を向いた前記切割部が下方を向くようにねじり回動させる途中において、前記接続部の接続部切割部に設けられた対向端縁部は、波付管の軸方向に沿ってずれるように変形可能であることを特徴とする波付管。
続きを表示（約 400 文字）【請求項２】
内外面に凹凸部が軸方向に交互に形成され、前記外面凸部の横断面形状において対向する２つの直線部が形成されることで、各直線部を含む２つの平面状管壁部が対向配置され、当該２つの直線部の一方を含む一方の平面状管壁部に、軸方向に連続する切割部が設けられ、当該切割部を拡開することで、内部に配線・配管材を収容・敷設可能である波付管であって、
前記切割部が形成された前記一方の平面状管壁部を上方に向けて配置した状態から、軸方向に沿って回動角度が漸次変化するように、全体をねじり回動させることで、前記一方の平面状管壁部が下方を向くように配置変更させる途中において、前記切割部の軸方向に沿った各対向端縁部が当該軸方向に沿って相対的にずれるように全体が変形可能であり、しかも前記ねじり回動の途中において反ねじり回動方向への回動力が生じないような全長及び可撓性を備えていることを特徴とする波付管。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切割部を上方に向けた状態で、内部に配線・配管材を収容した後に、当該切割部が下方を向くように反転させて敷設する構成の波付管に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１の明細書の段落「００２２」及び図面の図６～図８には、断面略円形の波付管から成り、その軸方向に連続して切割部８が設けられた配線・配管材の保護管５が開示されており、先に敷設面に配線・配管材１を敷設しておき、その後に、前記保護管５の切割部８を下方に向けて、敷設面上の配線・配管材１に対して押し付けることで、当該切割部８が拡開されて、内部に配線・配管材１が収容されることが開示されている。
【０００３】
また、特許文献１の明細書の段落「００２５」には、保護管５には、その保護管本体２の長手方向の一端部に継手４が一体に設けられていて、当該継手４を、別の保護管５の保護管本体３に外嵌させることで、複数本の保護管５が接続されることが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－１４１０９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
このため、特許文献１に開示の保護管５では、敷設面に対して先に配線・配管材を敷設する必要があり、保護管５を先行配管して配線・配管材を予め敷設することはできず、配線・配管材の敷設に伴う制約があった。また、先に敷設した配線・配管材の全体に亘って、保護管５の切割部８を沿わせないと、当該切割部８はうまく拡開せず、更に、当該切割部８は、保護管５の裏側（下方）に存在していて、目視しにくいため、作業性が悪かった。
【０００６】
また、保護管５の横断面が略円形であるため、外力に対する耐変形剛性が低く、落下物類の落下衝突、或いは人による踏付けにより簡単に潰されてしまい、配線・配管材を保護する保護管としての機能を十分に果し得なかった。
【０００７】
更に、前記継手４により互いに連結された複数の保護管５に配線・配管材が収容・敷設された後に、別の配線・配管材を増設させるには、切割部８が下方を向いた既設の保護管５を反転させて、上方を向いた切割部８から、増設に係る配線・配管材を保護管５に収容することは可能であるが、現実には難しい。即ち、継手４により連結された複数の保護管５は、互いに回転可能であるため、各保護管５を個別に反転させる必要があり、当該保護管５の反転時において連結されている別の保護管５が連れ回ったりして、作業性が悪く、各保護管５を個別に反転させて、その切割部８を全体に亘って直線状になるように配置位置（向き）を揃えることは、現実的ではない。
【０００８】
本発明は、接続体により接続された複数の波付管の切割部を上方に向けた状態で内部に配線・配管材を収容し、この状態で、接続状態の複数の波付管を反転させられる波付管の提供を課題としている。
【課題を解決するための手段】
【０００９】
上記課題を解決するための請求項１の発明は、
外面に凹凸部が軸方向に交互に形成され、前記凸部の横断面形状が矩形状であり、４つの平面状管壁部のうち１つの平面状管壁部に、軸方向に連続する切割部が設けられ、当該切割部を拡開することで、内部に配線・配管材を収容・敷設可能である波付管であって、
軸方向の一端部には、別の波付管の他端部を内嵌することで重合される接続部が一体に設けられ、
前記接続部には、一般部に設けられた切割部と直線状に連続する接続部切割部が形成され、当該接続部切割部と別の波付管の切割部とを合致させて、一方の波付管の接続部に、別の波付管の他端部を挿入可能であって、
前記接続部を介して互いに一連に接続された複数の波付管のうち連続する少なくとも２本の波付管を、上方を向いた前記切割部が下方を向くようにねじり回動させる途中において、前記接続部の接続部切割部に設けられた対向端縁部は、波付管の軸方向に沿ってずれるように変形可能であることを特徴としている。
【００１０】
請求項１の発明によれば、軸方向の一端部に接続部が一体に設けられた複数の波付管を当該接続部を介して一連に接続した状態で、連続する少なくとも２本の波付管を、上方を向いた前記切割部が下方を向くようにねじり回動させる途中において、前記接続部の接続部切割部に設けられた対向端縁部は、波付管の軸方向に沿ってずれるように変形可能であるので、上記構成の波付管の反転配置が可能となる。
（【００１１】以降は省略されています）
