公開番号2024163408
公報種別公開特許公報(A)
公開日2024-11-22
出願番号2023078954
出願日2023-05-12
発明の名称ヘアクリップ
出願人個人
代理人個人,個人,個人
主分類A45D 8/20 20060101AFI20241115BHJP(手持品または旅行用品)
要約【課題】適切な軟質性、高弾性、弾性回復性を有し、髪の毛を挟むか固定することができるヘアクリップを提供する。
【解決手段】ヘアクリップ10は、2つのクリップ本体1,2を備える。クリップ本体の下部には、互いに挟持し得る湾曲状のブラシ12,22が複数設けられる。クリップ本体の内面には、互いに枢着可能な枢着部13,23がそれぞれ設けられる。枢着部内に配設された弾性体3は、2つのクリップ本体に挟持力を提供する。2つのクリップ本体のブラシの内側面には、軟靭性を有する少なくとも1つのリブ14,24が設けられる。ブラシとリブとは一体成形される。2つのクリップ本体は、同じ構造を有する。ブラシの内側面に設けられたリブの幅は0.5mm～1.5mmである。
【選択図】図1

特許請求の範囲【請求項１】
２つのクリップ本体を備えた、ヘアクリップであって、
前記クリップ本体の下部には、互いに挟持し得る湾曲状のブラシが複数設けられ、前記クリップ本体の内面には、互いに枢着可能な枢着部がそれぞれ設けられ、前記枢着部内に配設された弾性体は、２つの前記クリップ本体に挟持力を提供し、
２つの前記クリップ本体の前記ブラシの内側面には、軟靭性を有する少なくとも１つのリブが設けられ、前記ブラシと前記リブとは一体成形されることを特徴とする、ヘアクリップ。
続きを表示（約 530 文字）【請求項２】
２つの前記クリップ本体は、同じ構造を有することを特徴とする請求項１に記載のヘアクリップ。
【請求項３】
前記ブラシの内側面に設けられた前記リブの幅は０．５ｍｍ～１．５ｍｍであることを特徴とする請求項２に記載のヘアクリップ。
【請求項４】
前記ブラシの内側面に設けられた前記リブは、円形断面を有する細長い形状で波形に成形され、
前記波形は、少なくとも２つ以上の連続波形であることを特徴とする請求項３に記載のヘアクリップ。
【請求項５】
前記ブラシの内側面に設けられた前記リブは、円形断面を有する細長い形状で弧形に成形されることを特徴とする請求項３に記載のヘアクリップ。
【請求項６】
前記ブラシは、中空部を有し、
前記ブラシの前記中空部の最上端縁部及び最下端縁部の内側面には、軟靭性を有する少なくとも１つの前記リブが設けられ、
前記ブラシと前記リブとは一体成形されることを特徴とする請求項３に記載のヘアクリップ。
【請求項７】
前記リブは、円形断面を有する細長い形状で波形に成形されることを特徴とする請求項６に記載のヘアクリップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ヘアクリップに関し、特に、適切な軟質性、高弾性、弾性回復性を有し、髪の毛を挟むか固定することができるヘアクリップに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
ヘアクリップは、現代の女性消費者がヘアスタイリングを行う際に欠かせない道具の一つである。しかし従来のヘアクリップは、髪の毛を挟んでも、髪の毛上で滑って移動してしまい、固定させることが困難なことがあったため、挟持固定の効果を高めるために、従来のヘアクリップの２つのクリップ本体の内側に複数の突起が設けられていた。しかし、それら複数の突起で髪の毛を挟んだ場合、髪質が傷んでしまうことがあったため、従来のヘアクリップの問題点を改善することができる従来技術と構造が異なるヘアクリップが求められていた。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明の課題は、ヘアクリップが、２つのクリップ本体を含み、２つのクリップ本体間は、弾性体を介して互いに枢着され、２つのクリップ本体に挟持力を提供し、クリップ本体のブラシの内側面には、軟靭性を有する少なくとも１つのリブがそれぞれ配設され、リブは、円形断面を有する細長い形状で波形に成形され、ブラシとリブとは一体成形され、ヘアクリップにより髪の毛を挟持する際、ヘアクリップのリブが適切な軟質性、高弾性、弾性回復性を有するという長所により、様々な髪量の髪型にもヘアクリップが適用でき、リブが波形であるため、髪の毛が圧迫されて傷んでしまうなどの問題が発生せず、安全に使用することができる、ヘアクリップを提供することにある。
【図面の簡単な説明】
【０００４】

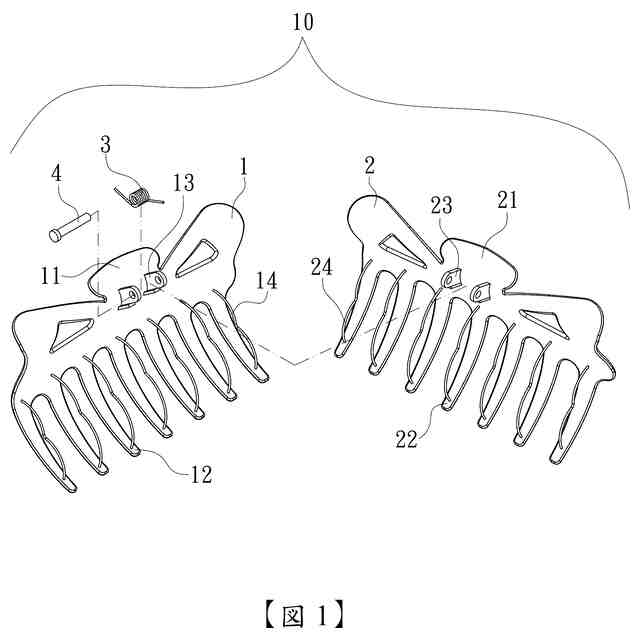

図１は、本発明の一実施形態に係るヘアクリップを示す分解斜視図である。
図２は、本発明の一実施形態に係るヘアクリップを示す組立斜視図である。
図３は、図２の平面図である。

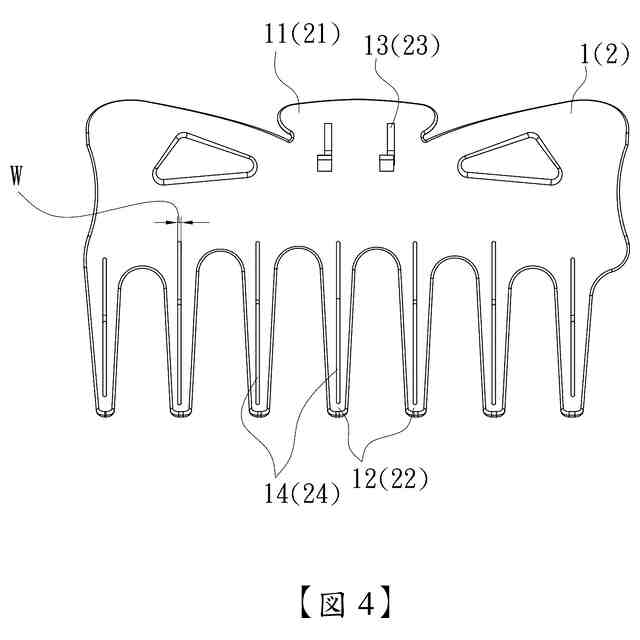

図４は、本発明の一実施形態に係るヘアクリップのクリップ本体の内側を示す平面図である。
図５は、本発明の一実施形態に係るヘアクリップのリブが３つの連続波形状である状態を示す平面図である。
図６は、本発明の一実施形態に係るヘアクリップのリブが弧形状である状態を示す平面図である。

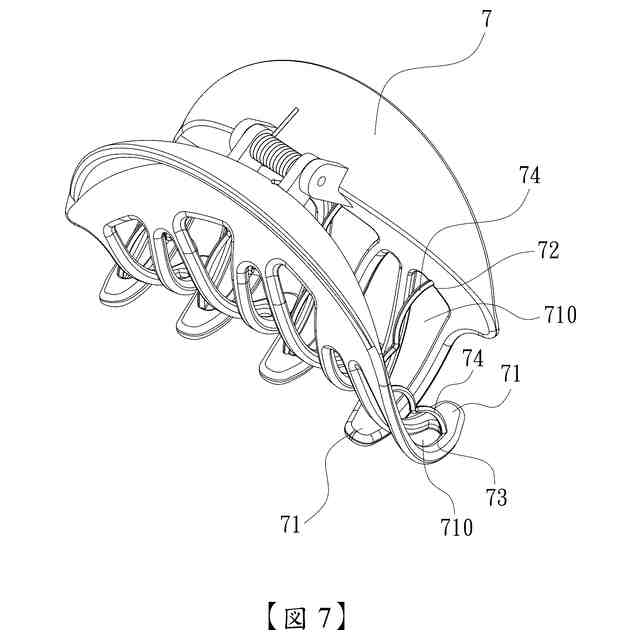

図７は、本発明の他の実施形態に係るヘアクリップを示す斜視図である。
【発明を実施するための形態】
【０００５】
図１～図４を参照する。図１～図４に示すように、本発明の一実施形態に係るヘアクリップ１０は、２つのクリップ本体１，２を備える。２つのクリップ本体１，２は同じ構造を有する。クリップ本体１の上部には、押圧片１１が設けられる。クリップ本体２の上部には、押圧片２１が設けられる。クリップ本体１の下部には、湾曲状のブラシ１２が複数設けられ、クリップ本体２の下部には、湾曲状のブラシ２２が複数設けられ、ブラシ１２，２２は互いに挟持し合うことができる。押圧片１１，２１とブラシ１２，２２との間に位置する２つのクリップ本体１，２の内面には、互いに枢着可能な枢着部１３，２３がそれぞれ設けられる。枢着部１３，２３内に配設された弾性体３は、２つのクリップ本体１，２に挟持力を提供し、ピン４を介して弾性体３を２つの枢着部１３，２３内に固定することができる。弾性体３は、ばねである。２つのクリップ本体１，２のブラシ１２，２２の内側面には、軟靭性を有する少なくとも１つのリブ１４，２４が設けられる。リブ１４，２４は、円形断面を有して細長い形状で波形に成形される。リブ１４，２４の幅Ｗは、０．５ｍｍ～１．５ｍｍである。ブラシ１２，２２とリブ１４，２４とは一体成形される。
【０００６】
リブ１４，２４の形状である波形は、少なくとも２つ以上の連続波形でもよい（図３を参照する）。図５に示すリブ５の波形は、３つの連続した波形である。
【０００７】
図６を参照する。図６に示すように、リブ６は、円形断面を有する細長い形状で弧形に成形されてもよい。
【０００８】
図７を参照する。図７に示すように、本発明の他の実施形態に係るヘアクリップ７は、ブラシ７１を含む。ブラシ７１は、中空部７１０を有してもよい。ブラシ７１の中空部７１０の最上端縁部７２及び最下端縁部７３の内側面には、軟靭性を有する少なくとも１つのリブ７４が設けられる。リブ７４は、円形断面を有する細長い形状で波形に成形されてもよい。ブラシ７１とリブ７４とは一体成形される。
【０００９】
上述したことから分かるように、本発明のヘアクリップ１０は、２つのクリップ本体１，２を含む。２つのクリップ本体１，２間は、弾性体３を介して互いに枢着され、２つのクリップ本体１，２に挟持力を提供する。クリップ本体１，２のブラシ１２，２２の内側面には、軟靭性を有する少なくとも１つのリブ１４，２４がそれぞれ配設される。リブ１４，２４は、円形断面を有する細長い形状で波形に成形される。ブラシ１２，２２とリブ１４，２４とは一体成形され、ヘアクリップ１０により髪の毛を挟持する際、ヘアクリップ１０のリブ１４，２４が適切な軟質性、高弾性、弾性回復性を有するという長所により、様々な髪量の髪型にヘアクリップ１０を適用できる。リブ１４，２４が波形であるため、髪の毛が圧迫されて傷んでしまうなどの問題が発生せず、安全に使用することができる。
【符号の説明】
【００１０】
１：クリップ本体
２：クリップ本体
３：弾性体
４：ピン
５：リブ
６：リブ
７：ヘアクリップ
１０：ヘアクリップ
１１：押圧片
１２：ブラシ
１３：枢着部
１４：リブ
２１：押圧片
２２：ブラシ
２３：枢着部
２４：リブ
７１：ブラシ
７２：最上端縁部
７３：最下端縁部
７４：リブ
７１０：中空部
Ｗ：幅
