公開番号2024138468
公報種別公開特許公報(A)
公開日2024-10-08
出願番号2024112096,2020555500
出願日2024-07-12,2019-04-09
発明の名称薬物送達デバイス
出願人サノフイ,SANOFI
代理人個人,個人
主分類A61M 5/145 20060101AFI20241001BHJP(医学または獣医学;衛生学)
要約【課題】薬物送達デバイスを提供する。

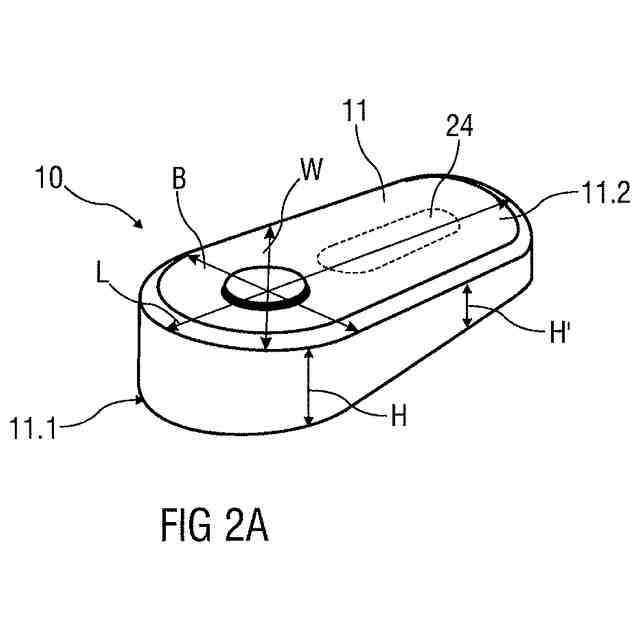

【解決手段】薬物送達デバイス10であって、一次パッケージ24を受けるように適用されたハウジング11を含み、ハウジング11は、注射部位に当接して配置されるように適用された遠位面11.1と、遠位面11.1とは反対側の近位面11.2とを含み、近位面11.2は、薬物送達中にユーザの手のひらに保持されるように適用され、ハウジング11は、遠位面11.1と近位面11.2との間のハウジング11の第1の延在域は、第1の延在域に対して直角の少なくとも1つの延在域よりも小さいような平坦フォームファクタを有する。

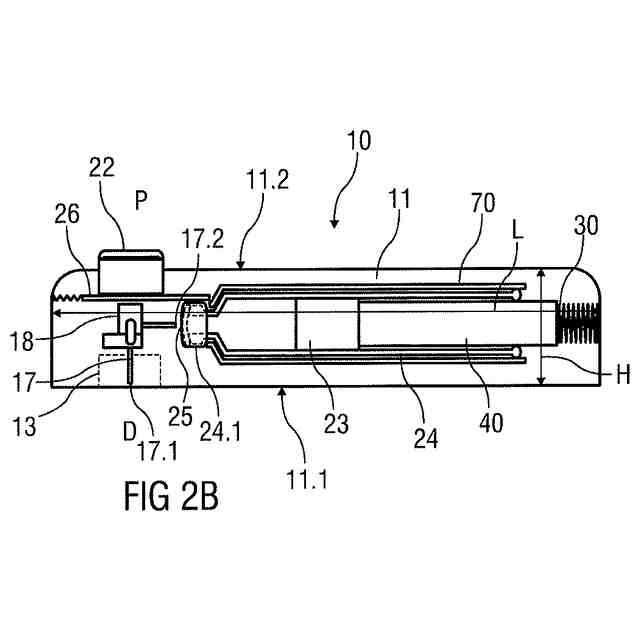

【選択図】図2B
特許請求の範囲【請求項１】
薬物送達デバイス（１０）であって、
一次パッケージ（２４）を受けるように適用されたハウジング（１１）を含み、
該ハウジング（１１）は、
注射部位に接して配置されるように適用された遠位面（１１．１）と、
該遠位面（１１．１）とは反対側の近位面（１１．２）とを含み、
該近位面（１１．２）は、薬物送達中にユーザの手のひらに保持されるように適用され、ハウジング（１１）は、遠位面（１１．１）と近位面（１１．２）との間のハウジング（１１）の第１の延在域が、第１の延在域に対して直角の少なくとも１つの延在域よりも小さいような平坦フォームファクタを有する、前記薬物送達デバイス。
続きを表示（約 1,200 文字）【請求項２】

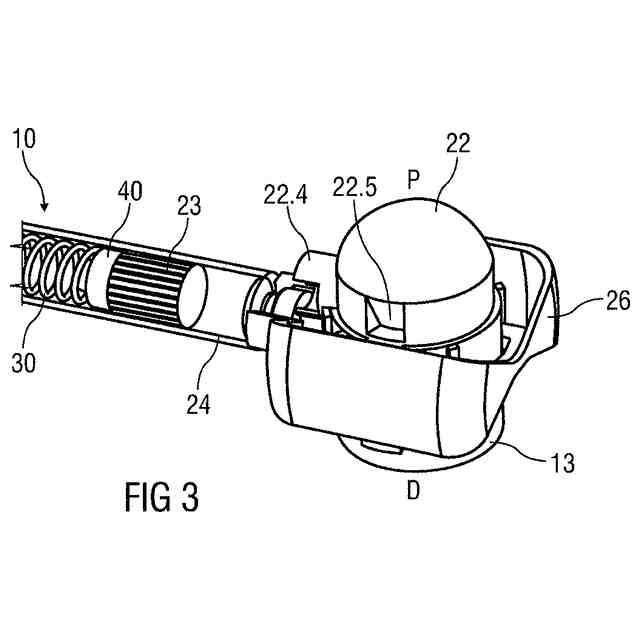

ハウジング（１１）内部に受けられた一次パッケージ（２４）に接続されるように、または接続可能であるように構成された注射針（１７）を含み、該針（１７）は、第１の先端（１７．１）を含み、該第１の先端（１７．１）は、
手動操作によって遠位面（１１．１）を越えて延ばされるように構成される、または
遠位面（１１．１）を越えて延び、シュラウド（１３）によって覆われるように構成され、シュラウド（１３）は、手動操作によって第１の先端（１７．１）を露出するように後退されるように構成される、
請求項１に記載の薬物送達デバイス（１０）。
【請求項３】
一次パッケージ（２４）の取付軸は、第１の延在域に対して本質的に直角である、請求項１または２に記載の薬物送達デバイス（１０）。
【請求項４】
遠位面（１１．１）は非接着性である、請求項１～３のいずれか１項に記載の薬物送達デバイス（１０）。
【請求項５】
遠位面（１１．１）は剛性である、請求項１～４のいずれか１項に記載の薬物送達デバイス（１０）。
【請求項６】

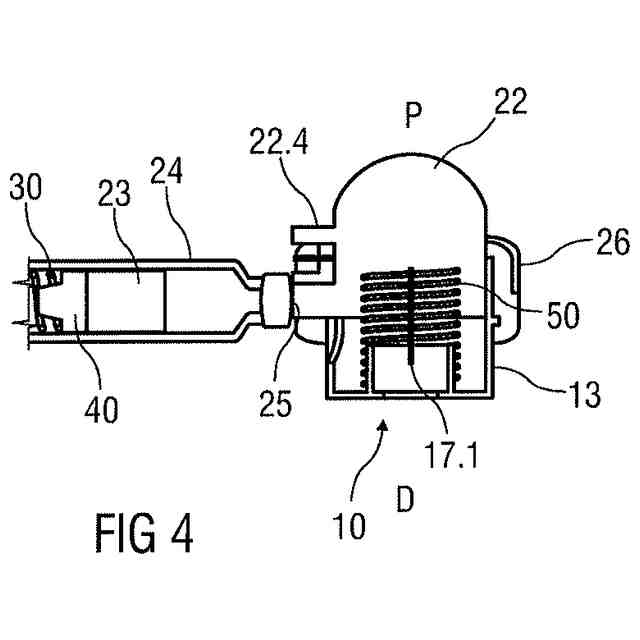

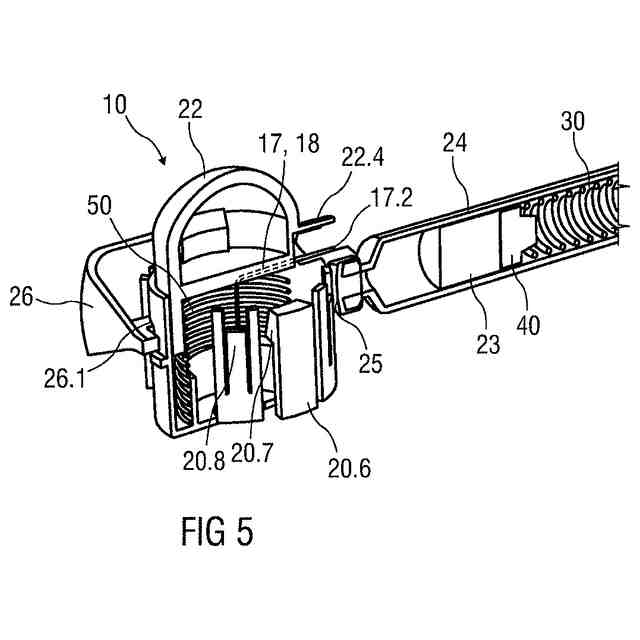

針（１７）は、ハウジング（１１）内部に受けられた一次パッケージ（２４）のセプタム（２５）を穿孔するように適用された第２の先端（１７．２）を含む、請求項２～５のいずれか１項に記載の薬物送達デバイス（１０）。
【請求項７】
針（１７）は約９０度に曲げられた単一の針であるか、または第１の先端（１７．１）と第２の先端（１７．２）とは互いに別個であり、互いに約９０度に配置され、中実ブロック（１９）内部でまたは可撓管（２８）を介して接続される、請求項６に記載の薬物送達デバイス（１０）。
【請求項８】

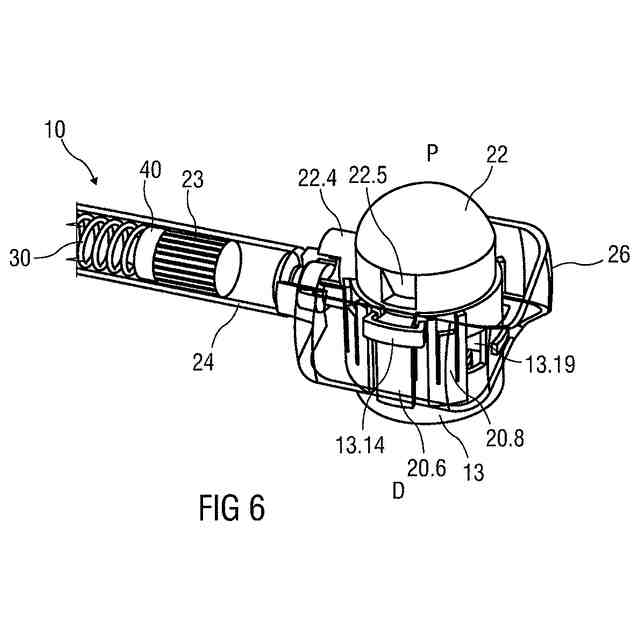

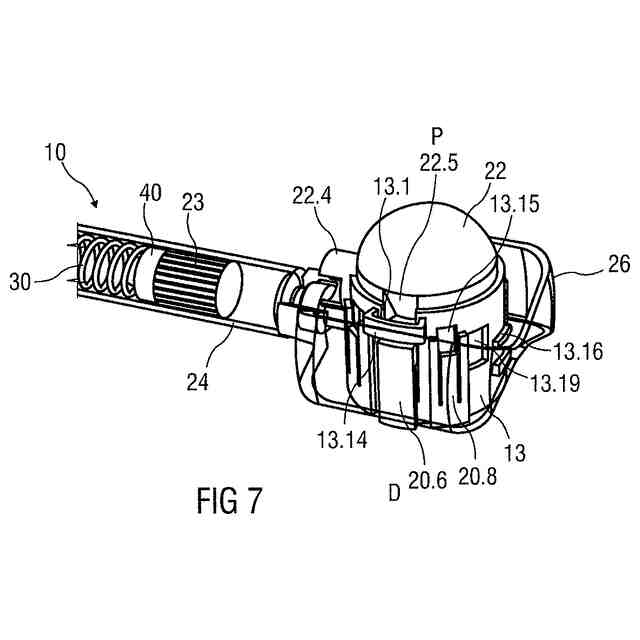

トリガを手動操作したとき針（１７）を後退位置から伸長位置に移動させるように適用されたトリガ、特にシュラウド（１３）、少なくとも１つのボタン（２２）、および身体接触センサ（２７）のうちの少なくとも１つを含むトリガを含む、請求項２～７のいずれか１項に記載の薬物送達デバイス（１０）。
【請求項９】
少なくとも１つのボタン（２２）は、ハウジング（１１）の近位面（１１．２）または少なくとも１つの側面もしくは後面に配設される、請求項８に記載の薬物送達デバイス（１０）。
【請求項１０】
一次パッケージ（２４）を取り付けるように適用され、第２の先端（１７．２）がセプタム（２５）から離間されている後方位置と、第２の先端（１７．２）がセプタム（２５
）を穿孔する前方位置との間で、遠位面（１１．１）と実質的に平行に可動であるキャリア（７０）を含む、請求項６～９のいずれか１項に記載の薬物送達デバイス（１０）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、一般的に薬物送達デバイスに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
薬物送達デバイス（すなわち、薬剤容器から薬剤を送達することが可能なデバイス）は、通常、手動デバイスと自動注射器の２つのカテゴリに分類される。
【０００３】
手動デバイスでは、ユーザは、流体を針に押し通すための機械的エネルギーを提供しなければならない。これは通常、注射中にユーザが継続的に押す必要がある何らかの形のボタン／プランジャによって行われる。この手法には、ユーザにとっていくつかの欠点がある。ユーザがボタン／プランジャを押すのをやめると、注射も停止する。これは、デバイスが適切に使用されない場合（すなわち、プランジャがその終了位置まで完全には押されていない場合）、ユーザが過少投与量しか提供できないことを意味する。特に患者が高齢者である、または細かい作業が行えない場合、注射力はユーザにとって高すぎることがある。
【０００４】

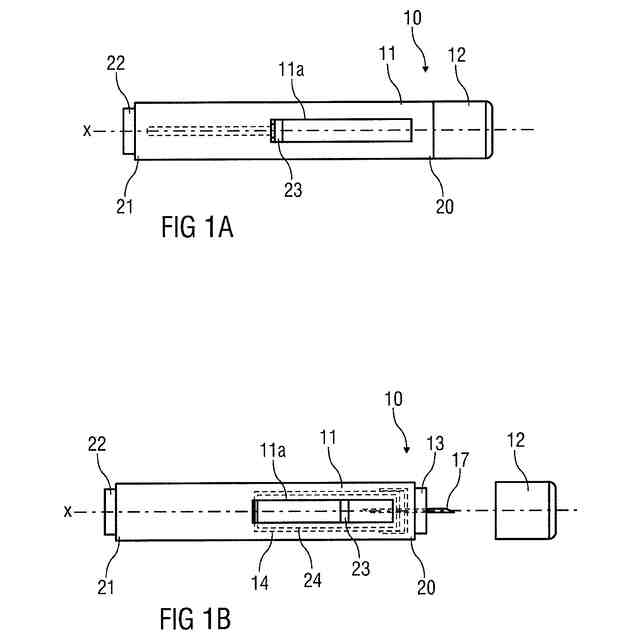

自動注射器は、非経口薬物送達に関連する活動を、標準的なシリンジから完全にまたは部分的に置き換えるデバイスである。これらの活動には、保護シリンジキャップの取外し、患者の皮膚への針の挿入、薬剤の注射、針の取外し、針の遮蔽、およびデバイスの再利用の防止が含まれることがある。これにより、手動デバイスの多くの欠点が克服される。注射力／ボタンの延長、手振れ、および不完全な用量の送達の可能性が低減される。トリガは、多くの手段、たとえばトリガボタン、または針がその注射深さに到達する作用によって実施される。いくつかのデバイスでは、流体を供給するためのエネルギーがばねによって提供される。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示の目的は、改良された薬物送達デバイスを提供することである。
【課題を解決するための手段】
【０００６】
この目的は、請求項１に記載の薬物送達デバイスによって達成される。
【０００７】
例示的実施形態は、従属請求項において提示されている。
【０００８】
本開示によれば、薬物送達デバイスは、一次パッケージを受けるように適用されたハウジングを含み、ハウジングは、注射部位に当接して配置されるように適用された遠位面と、遠位面とは反対側の近位面とを含み、近位面は、薬物送達中にユーザの手のひらに保持されるように適用され、ハウジングは、遠位面と近位面との間のハウジングの第１の延在域が、第１の延在域に対して直角の少なくとも１つの延在域よりも小さいような平坦フォームファクタを有する。
【０００９】
例示的実施形態では、薬物送達デバイスは、ハウジング内部に受けられた一次パッケージに接続されるようにまたは接続可能であるように構成された注射針を含む。特に、針は、ハウジング内部に隠された後退位置とハウジングの遠位面を通って延びる伸長位置との間でハウジングに対して自動的に相対的に可動の第１の先端を含む。
【００１０】
本開示によれば、針は第１の先端を含み、第１の先端は、
－手動操作によって遠位面を越えて延ばされる、または
－遠位面を越えて延び、シュラウドによって覆われるように構成され、シュラウドは、手動操作によって第１の先端を露出するように後退されるように構成される。
（【００１１】以降は省略されています）
