公開番号2025136282
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034663
出願日2024-03-07
発明の名称支持装置及び印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 11/06 20060101AFI20250911BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】支持面の最適な位置に反りや浮きを抑制しつつフィルムを載置する。
【解決手段】フィルムMA及びMBを支持面4aで支持する支持部4と、支持面4aの一部に設けられる静電気発生個所41A及び41Bに、静電気を発生させる静電気発生部41と、支持面4aに設けられ、フィルムMA及びMBを載置する載置位置の少なくとも一部を示す位置決め基準部41と、を備え、位置決め基準部41は、フィルムMA及びMBの一部と静電気発生個所41A及び41Bとが支持方向において重なるようにフィルムMA及びMBの所定形状に合わせて配置される支持装置2。
【選択図】図4
特許請求の範囲【請求項１】
フィルムを支持面で支持する支持部と、
前記支持面の一部に設けられる静電気発生個所に、静電気を発生させる静電気発生部と、
前記支持面に設けられ、所定形状の前記フィルムを載置する載置位置の少なくとも一部を示す位置決め基準部と、
を備え、
前記位置決め基準部は、前記フィルムの一部と前記静電気発生個所とが前記支持面による前記フィルムの支持方向において重なるように前記所定形状に合わせて配置されることを特徴とする支持装置。
続きを表示（約 900 文字）【請求項２】
請求項１に記載の支持装置において、
前記位置決め基準部は、前記支持面において視覚的に区別可能に示されていることを特徴とする支持装置。
【請求項３】
請求項２に記載の支持装置において、
前記位置決め基準部は、前記支持面において周囲と異なる色で示されていることを特徴とする支持装置。
【請求項４】
請求項２に記載の支持装置において、
前記位置決め基準部は、前記支持面において周囲と異なる表面形状で示されていることを特徴とする支持装置。
【請求項５】
請求項１に記載の支持装置において、
前記位置決め基準部は、前記支持方向において前記静電気発生部と重なる位置に配置されることを特徴とする支持装置。
【請求項６】
請求項１に記載の支持装置において、
前記位置決め基準部は、前記支持方向において前記フィルムの載置箇所と重ならない位置に配置され、前記支持方向と交差する方向に前記フィルムを当接可能な、凸状の段差を有することを特徴とする支持装置。
【請求項７】
請求項６に記載の支持装置において、
前記凸状の段差は、前記フィルムの厚さ以下の段差であることを特徴とする支持装置。
【請求項８】
請求項１に記載の支持装置において、
前記フィルムは、矩形であり、
前記位置決め基準部は、前記フィルムの角が重ねられる位置に対応することを特徴とする支持装置。
【請求項９】
請求項１に記載の支持装置において、
前記フィルムは、矩形であり、
前記位置決め基準部は、前記フィルムの辺が沿わされる位置に対応することを特徴とする支持装置。
【請求項１０】
請求項１に記載の支持装置において、
前記支持部は、異なる大きさの前記フィルムを支持可能であり、
前記位置決め基準部は、異なる大きさの前記フィルムに対応して配置されることを特徴とする支持装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、支持装置及び印刷装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来から、様々な構成の印刷装置が使用されている。このような印刷装置のうち、媒体を支持面で支持する支持部を備え、支持部に支持された媒体に印刷可能な印刷装置がある。例えば、特許文献１には、トレイの支持面に媒体を載置してトレイに支持された媒体に印刷可能な印刷装置が開示されており、トレイに摩擦部材を配置させることで支持面に対して媒体が移動しないようにすることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１３８３６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、媒体として例えばフィルムなどを使用すると、支持面に摩擦部材を配置させる構成であっても、フィルムが支持面に対して反りや浮きを生じてしまう場合がある。このため、例えばフィルムなど、反って浮いたりし易いシート状の媒体に対しては、水で媒体の裏面を濡らしたり、シリコン製などのマットを支持面の全面に敷いたり、接着テープで媒体を支持面に貼り付けて固定したり、媒体を押さえておく部材等が必要であった。ただし、このような方法では、水などが装置内に侵入する虞が発生することや、媒体の支持面への位置合わせ及び媒体の支持面からの取り外しがしにくくなることや、支持面から印刷部までの間隔が大きくなり印刷品質が低下すること、などが生じ得る。また、このような課題とは別に、支持面におけるシート状の媒体を載置する位置がわかりにくいという課題があり、シート状の媒体を載置する位置の目安が必要になる場合があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するための本発明の支持装置は、フィルムを支持面で支持する支持部と、前記支持面の一部に設けられる静電気発生個所に、静電気を発生させる静電気発生部と、前記支持面に設けられ、所定形状の前記フィルムを載置する載置位置の少なくとも一部を示す位置決め基準部と、を備え、前記位置決め基準部は、前記フィルムの一部と前記静電気発生個所とが前記支持面による前記フィルムの支持方向において重なるように前記所定形状に合わせて配置されることを特徴とする。
【０００６】
また、上記課題を解決するための本発明の印刷装置は、フィルムを支持面で支持する支持部と、前記支持面で支持された前記フィルムに印刷を行う印刷部と、前記支持面の一部に設けられる静電気発生個所に、静電気を発生させる静電気発生部と、前記支持面に設けられ、所定形状の前記フィルムを載置する載置位置の少なくとも一部を示す位置決め基準部と、を備え、前記位置決め基準部は、前記フィルムの一部と前記静電気発生個所とが前記支持面による前記フィルムの支持方向において重なるように前記所定形状に合わせて配置されることを特徴とする。
【図面の簡単な説明】
【０００７】

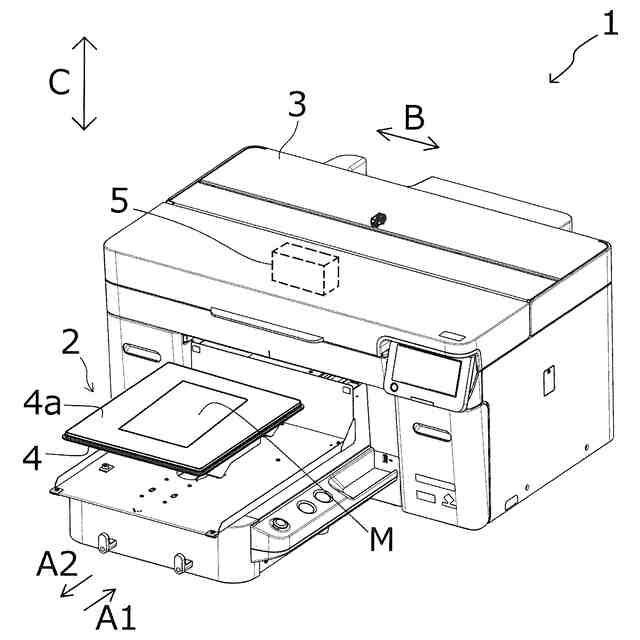

本発明の実施例１の印刷装置を表す概略斜視図。
図１の印刷装置の概略正面図。

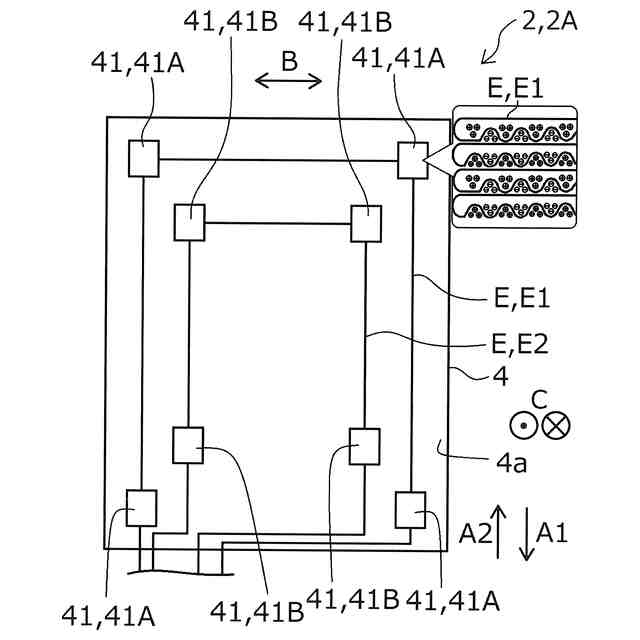

図１の印刷装置における支持装置の支持部を表す概略平面図。

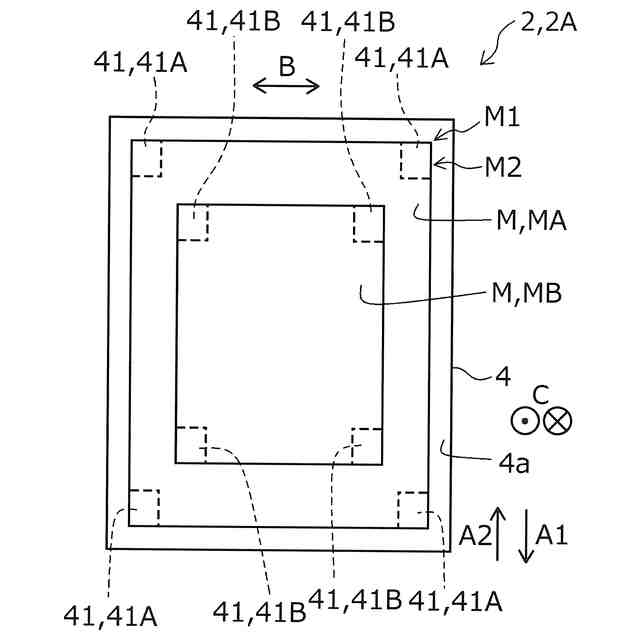

図３の支持部に２種類の大きさのフィルムを配置させた状態を表す概略平面図。
本発明の実施例２の印刷装置における支持装置の支持部に２種類の大きさのフィルムを配置させた状態を表す概略平面図。

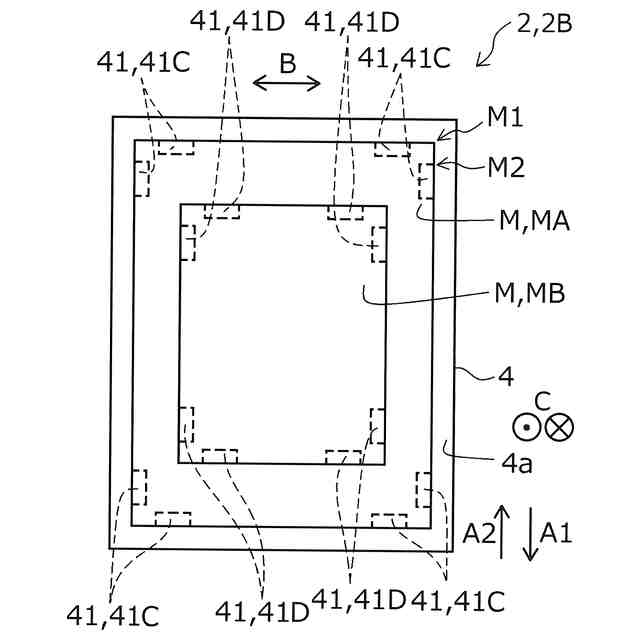

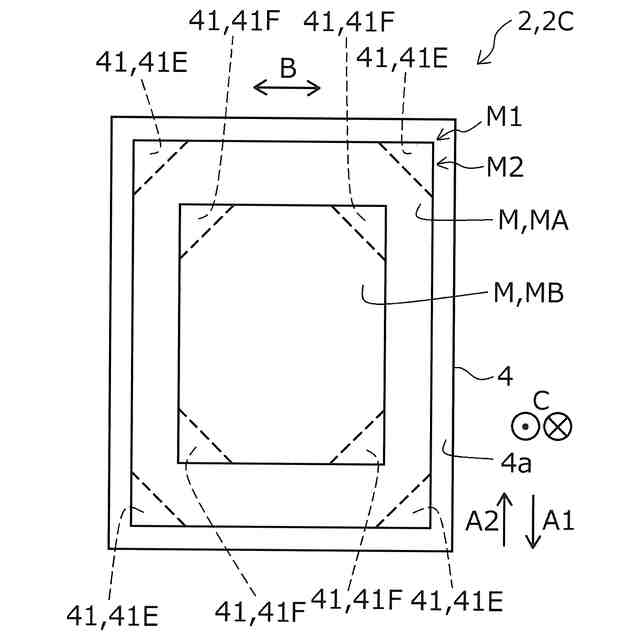

本発明の実施例３の印刷装置における支持装置の支持部に２種類の大きさのフィルムを配置させた状態を表す概略平面図。

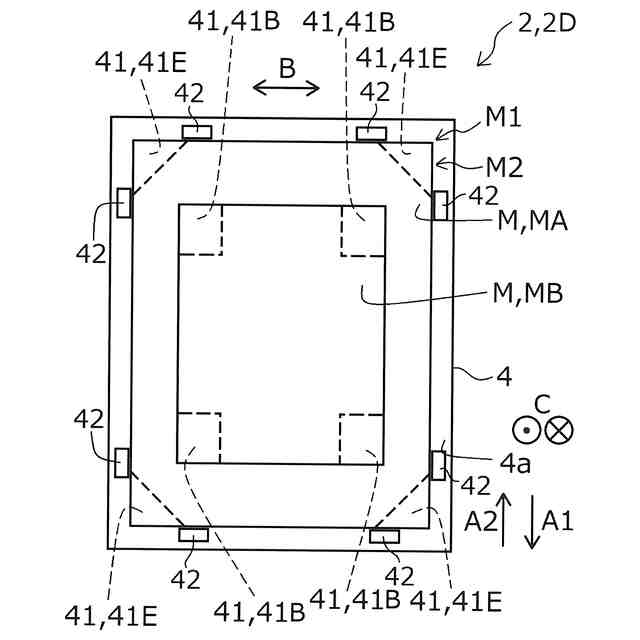

本発明の実施例４の印刷装置における支持装置の支持部に２種類の大きさのフィルムを配置させた状態を表す概略平面図。

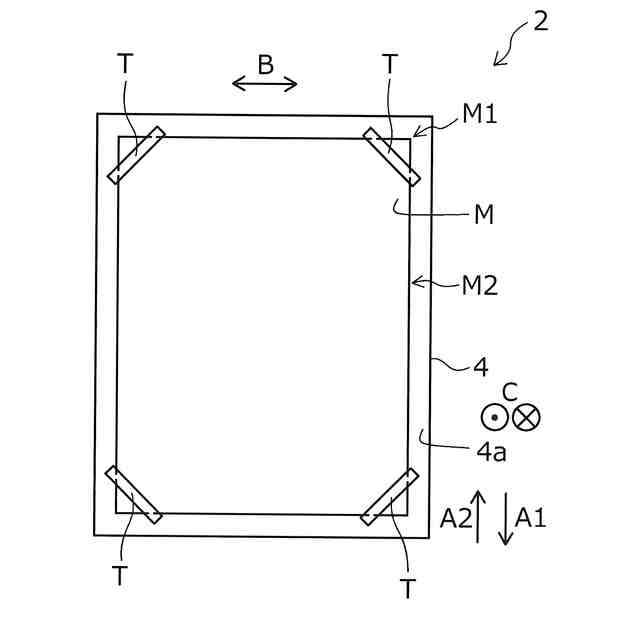

参考例の印刷装置における支持装置の支持部にフィルムを配置させた状態を表す概略平面図。
【発明を実施するための形態】
【０００８】
最初に本発明について概略的に説明する。
上記課題を解決するための本発明の第１の態様の支持装置は、フィルムを支持面で支持する支持部と、前記支持面の一部に設けられる静電気発生個所に、静電気を発生させる静電気発生部と、前記支持面に設けられ、所定形状の前記フィルムを載置する載置位置の少なくとも一部を示す位置決め基準部と、を備え、前記位置決め基準部は、前記フィルムの一部と前記静電気発生個所とが前記支持面による前記フィルムの支持方向において重なるように前記所定形状に合わせて配置されることを特徴とする。
【０００９】
本態様によれば、静電気発生個所に静電気を発生させる静電気発生部と、載置位置の少なくとも一部を示す位置決め基準部と、を備え、フィルムの所定形状に合わせてフィルムの一部と静電気発生個所とが支持方向において重なるように位置決め基準部が配置される。このような構成とすることで、位置決め基準部により支持面の最適な位置にフィルムを載置することができるとともに、静電気を発生させてフィルムを支持面に吸着することでフィルムの反りや浮きを抑制することができる。
【００１０】
本発明の第２の態様の支持装置は、前記第１の態様に従属する態様であって、前記位置決め基準部は、前記支持面において視覚的に区別可能に示されていることを特徴とする。
（【００１１】以降は省略されています）
