公開番号2024120541
公報種別公開特許公報(A)
公開日2024-09-05
出願番号2023027396
出願日2023-02-24
発明の名称穀粒乾燥機
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類F26B 17/14 20060101AFI20240829BHJP(乾燥)
要約【課題】本発明は、穀粒の乾減率を均等にして全穀粒の水分率を一律にすることが課題である。
【解決手段】機体の側部に設ける昇降機11で穀粒を送り揚げる上部移送装置108と穀粒拡散装置111で貯留部1に溜める穀粒乾燥機において、機体の底部四隅に設ける穀粒重量計測センサユニットYの重量センサ31が計測する穀粒の重量で貯留部1への穀粒溜まりの偏りを検出し、上部移送装置108の放出位置と穀粒拡散装置111を前後に移動制御して穀粒溜まりを均平化することを特徴とする穀粒乾燥機とする。
【選択図】図15

特許請求の範囲【請求項１】

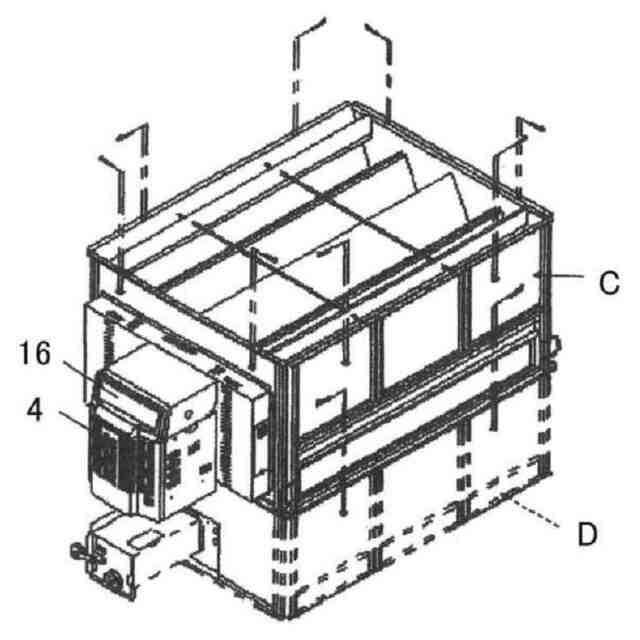

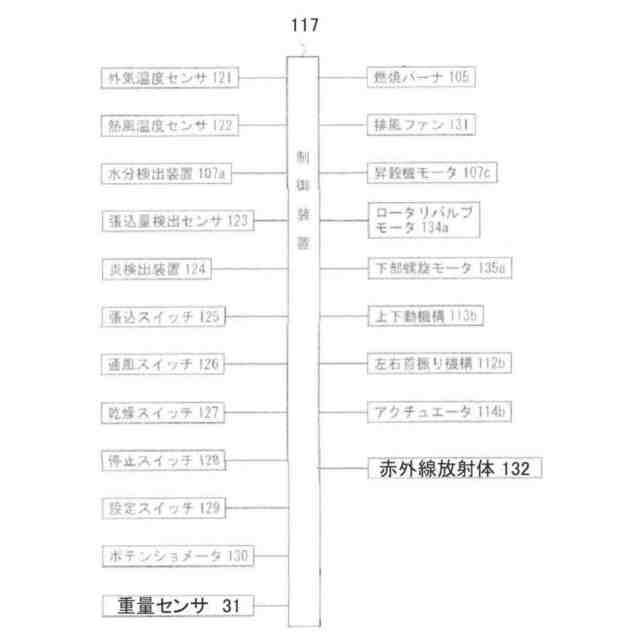

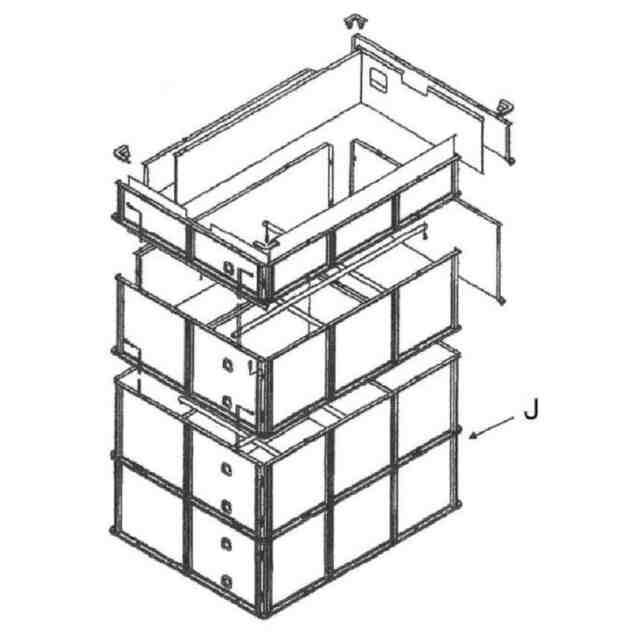

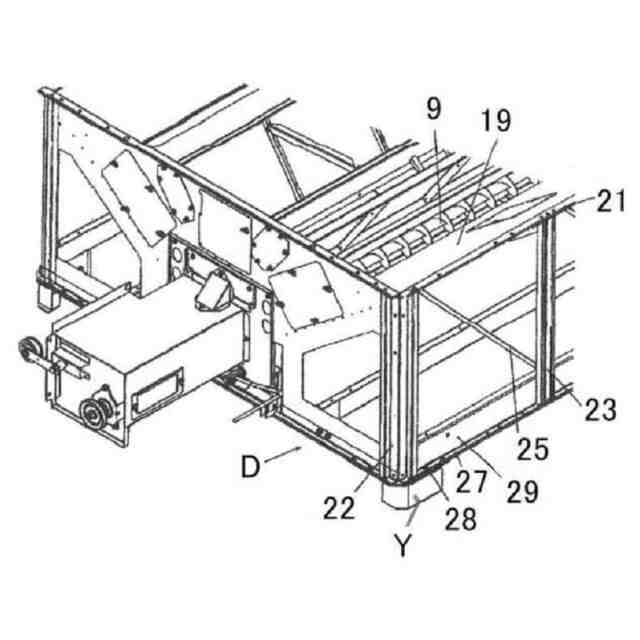

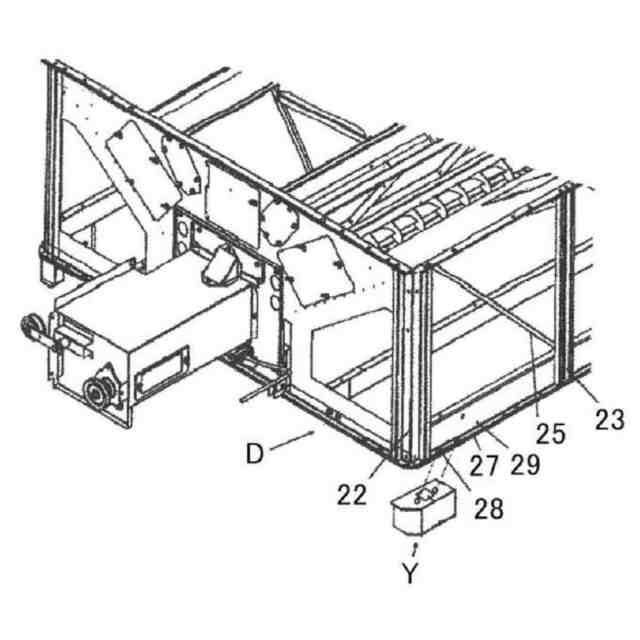

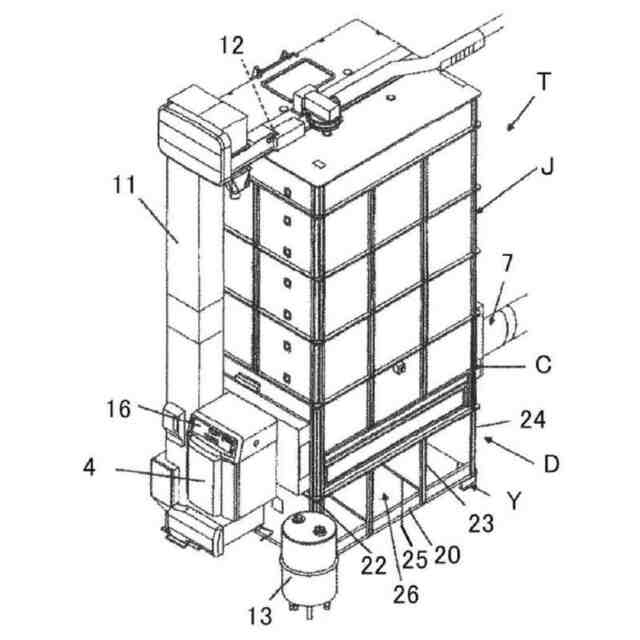

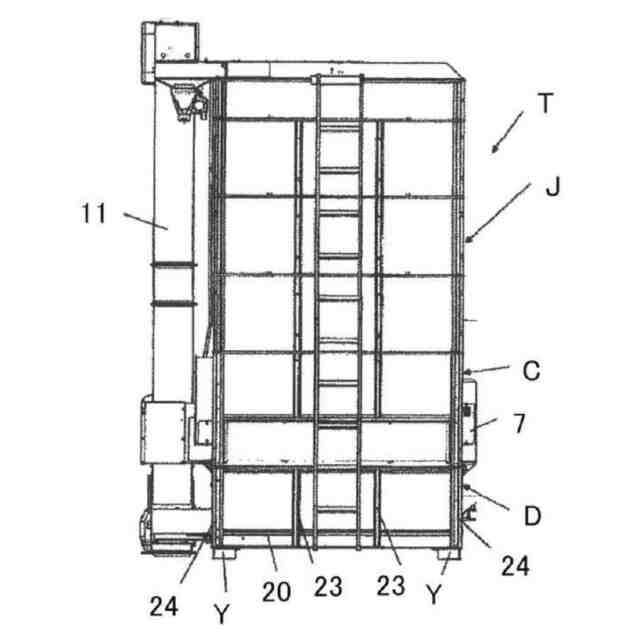

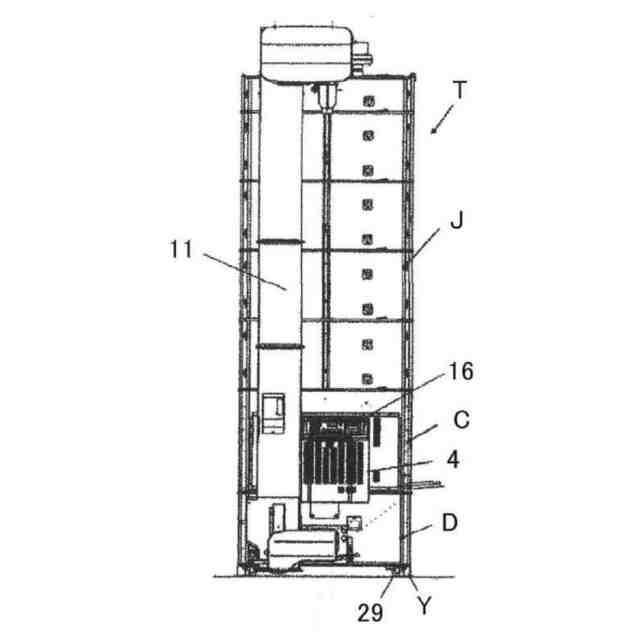

機体の側部に設ける昇降機（１１）で穀粒を送り揚げる上部移送装置（１０８）と穀粒拡散装置（１１１）で貯留部（１）に溜める穀粒乾燥機において、機体の底部四隅に設ける穀粒重量計測センサユニット（Ｙ）の重量センサ（３１）が計測する穀粒の重量で貯留部（１）への穀粒溜まりの偏りを検出し、上部移送装置（１０８）の放出位置と穀粒拡散装置（１１１）を前後に移動制御して穀粒溜まりを均平化することを特徴とする穀粒乾燥機。
続きを表示（約 200 文字）【請求項２】

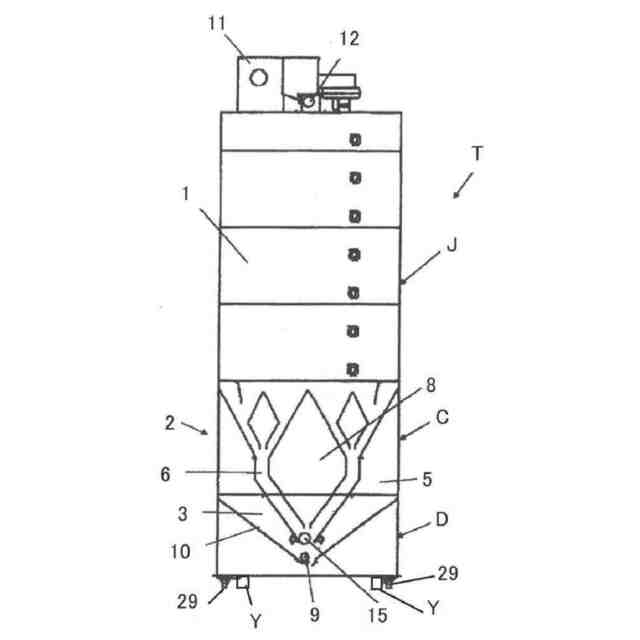

機体の側部に設ける昇降機（１１）で穀粒を貯留部（１）に送り揚げ、穀粒流下室（６）を流下して加熱循環しながら穀粒を乾燥する穀粒乾燥機において、機体の底部四隅に設ける穀粒重量計測センサユニット（Ｙ）の重量センサ（３１）が計測する穀粒の重量が張込量の確認用の内部点検窓側より確認される重量と比べて重い場合、穀粒流下室（６）を流下する穀粒の加熱温度を低く設定することを特徴とする穀粒乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、穀粒を貯留部に溜めて過熱部を循環させながら乾燥する穀粒乾燥機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
穀粒乾燥機は、特許文献１に記載されている。この穀粒乾燥機は、機体の底部四隅に設けた重量センサで貯留部に溜まる穀粒の重量を計測するようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４８３７３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
穀粒乾燥機は、穀粒を所定の乾減率（時間当たりの水分減少率）で乾燥するようにしているが、貯留部に溜まる滞留量に偏りがあると均一な乾減率で乾燥することが出来ない。
【０００５】
本発明は、穀粒の乾減率を均等にして全穀粒の水分率を一律にすることが課題である。
【課題を解決するための手段】
【０００６】
上記本発明の課題は、次の技術手段により解決される。
【０００７】
請求項１の発明は、機体の側部に設ける昇降機１１で穀粒を送り揚げる上部移送装置１０８と穀粒拡散装置１１１で貯留部１に溜める穀粒乾燥機において、機体の底部四隅に設ける穀粒重量計測センサユニットＹの重量センサ３１が計測する穀粒の重量で貯留部１への穀粒溜まりの偏りを検出し、上部移送装置１０８の放出位置と穀粒拡散装置１１１を前後に移動制御して穀粒溜まりを均平化することを特徴とする穀粒乾燥機とする。
【０００８】
請求項２の発明は、機体の側部に設ける昇降機１１で穀粒を貯留部１に送り揚げ、穀粒流下室６を流下して加熱循環しながら穀粒を乾燥する穀粒乾燥機において、機体の底部四隅に設ける穀粒重量計測センサユニットＹの重量センサ３１が計測する穀粒の重量が張込量の確認用の内部点検窓側より確認される重量と比べて重い場合、穀粒流下室６を流下する穀粒の加熱温度を低く設定することを特徴とする穀粒乾燥機とする。
【発明の効果】
【０００９】
請求項１の発明で、機体の底部四隅に設けた重量センサ３１が計測する重量が一部で軽いとその貯留部１における穀粒の溜りが少ない判断し、上部移送装置１０８の放出位置をその少ない位置に移動することで穀粒の溜りを均平化して穀粒流下乾燥時の乾減率を均等化することが出来る。
【００１０】
請求項２の発明で、乾燥機の張込量の確認用の内部点検窓側は、手動で乾燥機の張込量を設定する時に利用するが、内部点検窓側に重量が偏ると乾燥設定温度を高めに設定する可能性があるため、自動制御においては低めに補正することで適正な温度設定に対応する。
【図面の簡単な説明】
（【００１１】以降は省略されています）
