公開番号2025104350
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2025025134,2022179326
出願日2025-02-19,2022-11-09
発明の名称作業車両
出願人井関農機株式会社
代理人
主分類A01B 69/00 20060101AFI20250702BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】圃場に合った自動走行を実行する作業車両を提供すること。
【解決手段】走行車体に設けられた作業機と、走行車体に設けられたハンドルと、各部の操作を行う操作部と、走行車体の位置、および、走行車体の方位に関する情報を検出する位置検出装置と、走行車体の走行モードが自動走行モードである場合、ハンドルを駆動するモータと、走行モードが自動走行モードである場合、位置検出装置によって検出される情報に基づいて、モータを制御する制御装置とを備え、制御装置は、走行車体の走行レベルを作業者によって複数のレベルの中から設定可能であり、複数のレベルには、複数のパラメータがそれぞれ紐付けられ、複数のパラメータは、ハンドルの操作量と、走行車体の方位ずれに関する感度または走行車体の位置ずれに関する感度であり、作業者による操作部の操作に基づいて、走行レベルを設定する。
【選択図】図6
特許請求の範囲【請求項１】
走行車体と、
前記走行車体に設けられた作業機と、
前記走行車体に設けられたハンドルと、各部の操作を行う操作部と、
前記走行車体の位置、および、前記走行車体の方位に関する情報を検出する位置検出装置と、
前記走行車体の走行モードが自動走行モードである場合、前記ハンドルを駆動するモータと、
前記走行モードが前記自動走行モードである場合、前記位置検出装置によって検出される情報に基づいて、前記モータを制御する制御装置と
を備え、
前記制御装置は、
前記走行車体の走行レベルを作業者によって複数のレベルの中から設定可能であり、
前記複数のレベルには、複数のパラメータがそれぞれ紐付けられ、
前記複数のパラメータは、前記ハンドルの操作量と、前記走行車体の方位ずれに関する感度または前記走行車体の位置ずれに関する感度であり、
作業者による前記操作部の操作に基づいて、前記走行レベルを設定する作業車両。
続きを表示（約 310 文字）【請求項２】
前記制御装置は、作業者による前記操作部の操作に基づいて設定される前記走行車体のタイヤの種類に応じて、前記複数のパラメータの少なくとも一部を変更する、請求項１に記載の作業車両。
【請求項３】
エンジンと、
前記エンジンによって発生する回転が伝達されて発生する油圧によって、前記走行車体
の操舵輪の向きを変更する調整機構と
を備え、
前記制御装置は、前記走行モードが自動旋回モードの状態で、前記走行車体が旋回しており、かつ、実ハンドル角速度が、目標ハンドル角速度よりも小さい場合、前記エンジンの回転数を増加させる、請求項１～３のいずれか１つに記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】
本発明は、作業車両に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、作業者の操作によらず走行する自動走行を実行可能な苗移植機が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－７６０５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、圃場の状態は、圃場に応じて異なることがあり、自動走行によって走行する場合、圃場に合った自動走行を実行できないおそれがあり、改善の余地がある。
【０００５】
本発明は、上記に鑑みてなされたものであって、圃場に合った自動走行を実行する作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決し、目的を達成するために、実施形態の一態様に係る作業車両は、走行車体と、前記走行車体に設けられた作業機と、前記走行車体に設けられたハンドルと、各部の操作を行う操作部と、前記走行車体の位置、および、前記走行車体の方位に関する情報を検出する位置検出装置と、前記走行車体の走行モードが自動走行モードである場合、前記ハンドルを駆動するモータと、前記走行モードが前記自動走行モードである場合、前記位置検出装置によって検出される情報に基づいて、前記モータを制御する制御装置とを備え、前記制御装置は、前記走行車体の走行レベルを作業者によって複数のレベルの中から設定可能であり、前記複数のレベルには、複数のパラメータがそれぞれ紐付けられ、前記複数のパラメータは、前記ハンドルの操作量と、前記走行車体の方位ずれに関する感度または前記走行車体の位置ずれに関する感度であり、作業者による前記操作部の操作に基づいて、前記走行レベルを設定する。
【発明の効果】
【０００７】
実施形態の一態様によれば、作業車両は、圃場に合った自動走行を実行することができる。
【図面の簡単な説明】
【０００８】

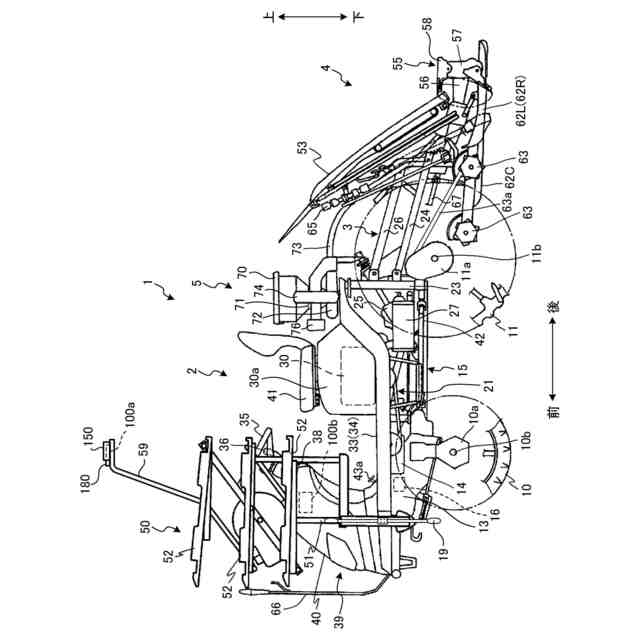

図１は、作業車両を示す側面図である。

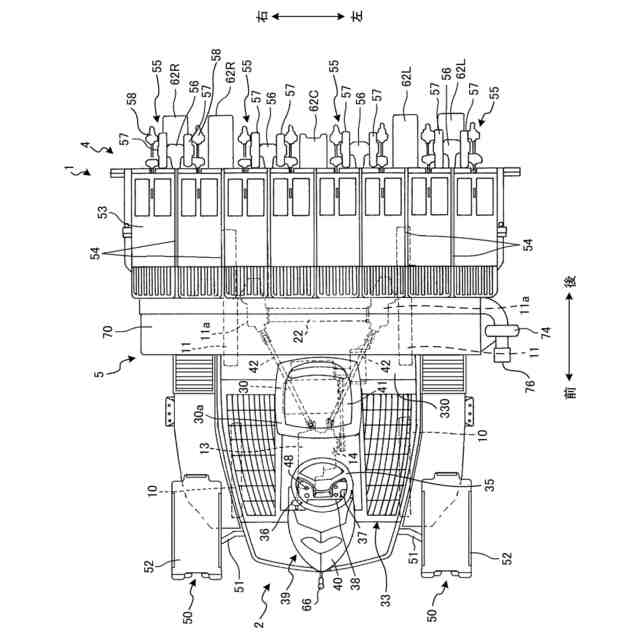

図２は、作業車両を示す平面図である。

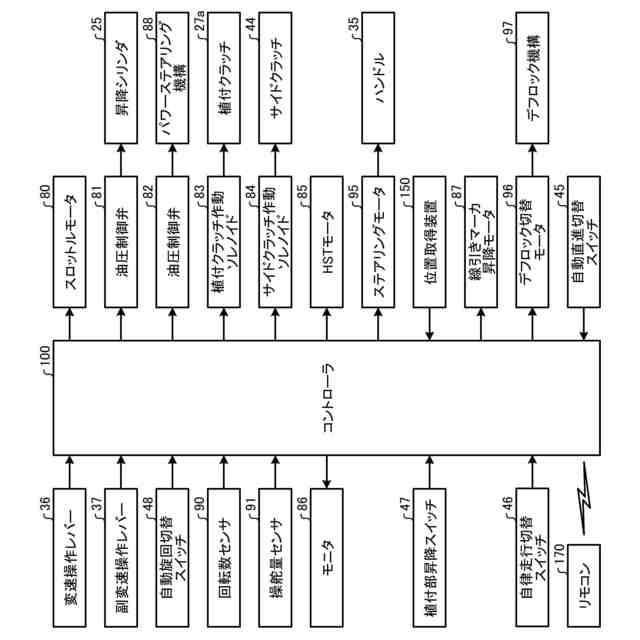

図３は、苗移植機の制御装置を中心とした制御系を示すブロック図である。

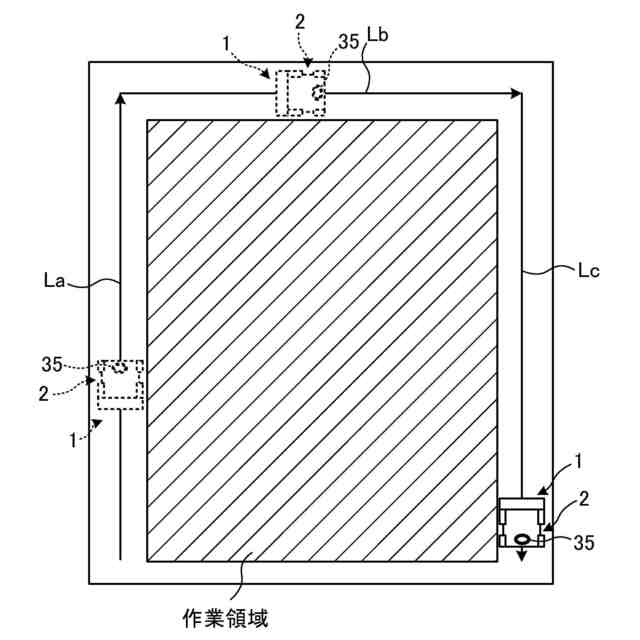

図４は、実施形態に係るティーチング走行による作業領域の設定方法を示す図である。

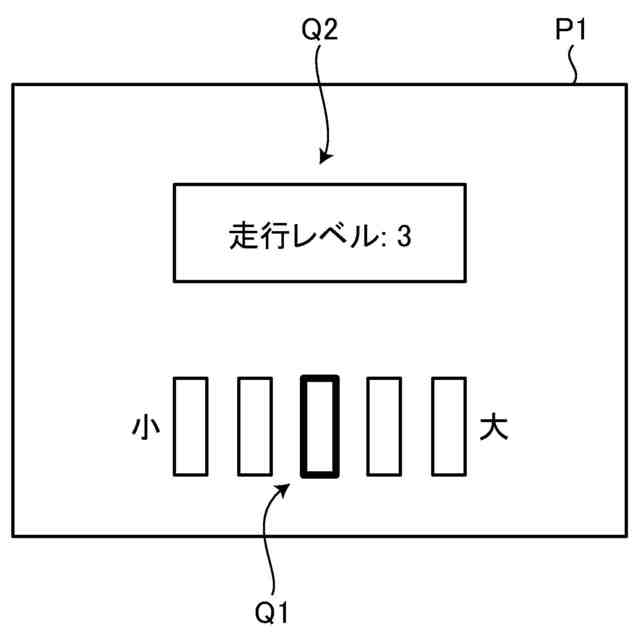

図５は、走行レベルを示す画像の一例である。

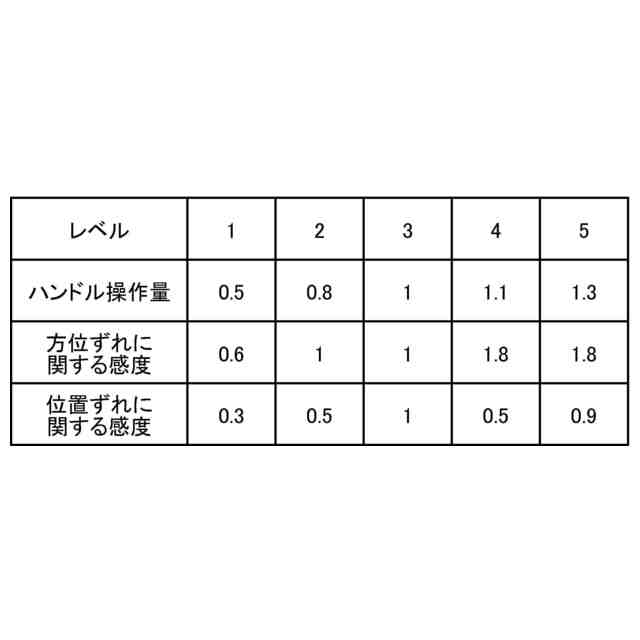

図６は、各レベルと、複数のパラメータとの関係を示す図である。

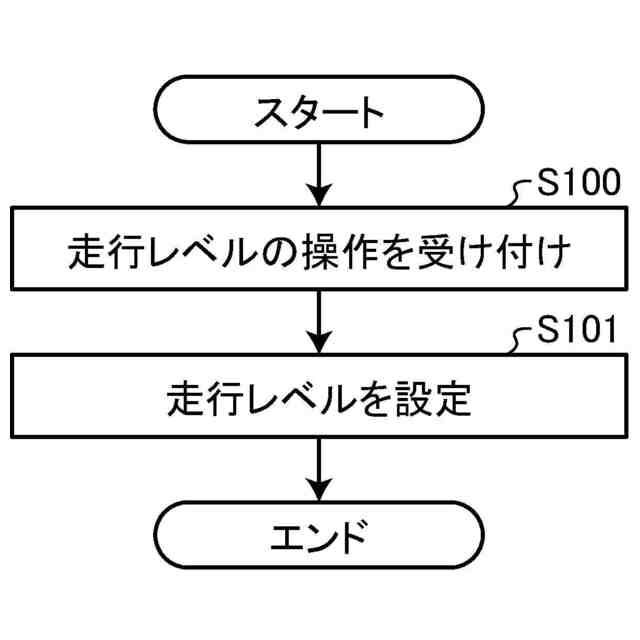

図７は、実施形態に係る走行レベルの設定処理を説明するフローチャートである。

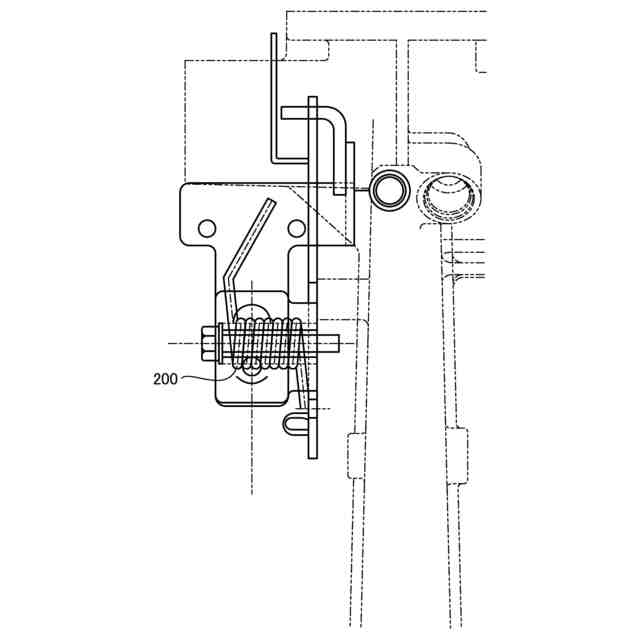

図８は、苗移植機の一部の構成を示す図である。

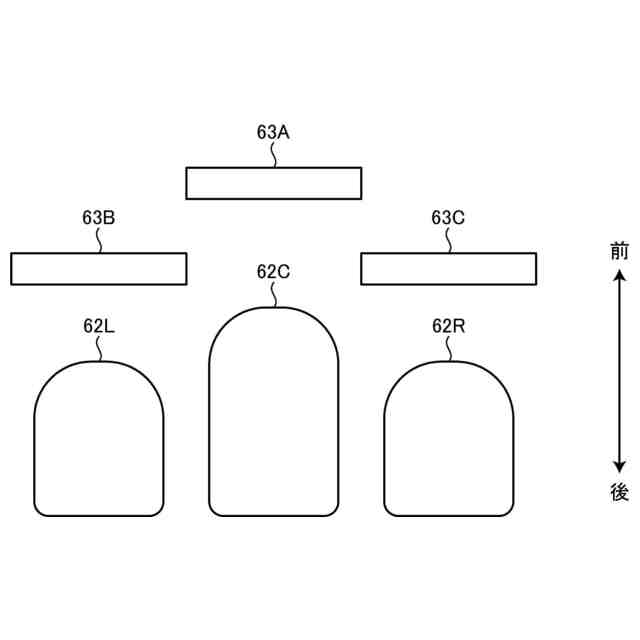

図９は、苗移植機の３つの整地ロータの配置を示す図である。
図１０は、リモコンや、タブレットに表示される画像の一例を示す図である。
図１１は、変形例に係る苗移植機の後方斜視図である。
図１２は、シートを引き出す構成を説明する概略図である。
図１３は、変形例に係る苗移植機の搬送部、および、敷設部を示す斜視図である。
図１４は、変形例に係る苗移植機の植込杆の構成を示す断面図である。
図１５は、変形例に係る植込杆のブッシュの構成を示す図である。
図１６は、変形例に係るドローンの斜視図である。
図１７は、変形例に係る苗移植機の前輪側の構成を示す図である。
図１８は、変形例に係る苗移植機のフリーホイル機構を説明する分解図である。
【発明を実施するための形態】
【０００９】
まず、図１および図２を参照して実施形態に係る作業車両１の概要について説明する。図１は、作業車両１を示す側面図である。図２は、作業車両１を示す平面図である。
【００１０】
なお、以下の説明では、前後方向とは、作業車両１の直進時における進行方向であり、進行方向の前方側を「前」、後方側を「後」と規定する。作業車両１の進行方向とは、直進時において、操縦席４１からハンドル３５（ステアリング装置）に向かう方向である（図１および図２参照）。
（【００１１】以降は省略されています）
