公開番号2024120315
公報種別公開特許公報(A)
公開日2024-09-05
出願番号2023027024
出願日2023-02-24
発明の名称シャワーシステム
出願人CBC株式会社
代理人個人
主分類A47K 3/28 20060101AFI20240829BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】短時間で効率よく洗浄を行うことができるシャワーシステムを提供する。
【解決手段】送液ポンプ36は、第1液体を送液するためのものである。第1送液管311には、送液ポンプ36により送液される第1液体が供給される。第1シャワーヘッド31は、第1送液管311に接続され、第1送液管311から送られてくる第1液体を対象物に向けて放出するためのものである。第2送液管321には、送液ポンプ36を介さずに送液される第2液体が供給される。第2シャワーヘッド32は、第2送液管321に接続され、第2送液管321から送られてくる第2液体を対象物に向けて放出するためのものである。気泡供給部30は、第1送液管311に供給される第1液体、又は、第2送液管321に供給される第2液体に対して、選択的に切り替えて気泡を混入させる。
【選択図】図1
特許請求の範囲【請求項１】
第１液体を送液するための送液ポンプと、
前記送液ポンプにより送液される前記第１液体が供給される第１送液管と、
前記第１送液管に接続され、当該第１送液管から送られてくる前記第１液体を対象物に向けて放出するための第１シャワーヘッドと、
前記送液ポンプを介さずに送液される第２液体が供給される第２送液管と、
前記第２送液管に接続され、前記第２送液管から送られてくる前記第２液体を対象物に向けて放出するための第２シャワーヘッドと、
前記第１送液管に供給される前記第１液体、又は、前記第２送液管に供給される前記第２液体に対して、選択的に切り替えて気泡を混入させる気泡供給部とを備える、シャワーシステム。
続きを表示（約 490 文字）【請求項２】
前記第１シャワーヘッドが、
前記第１送液管から送られてくる前記第１液体が収容される第１収容室と、

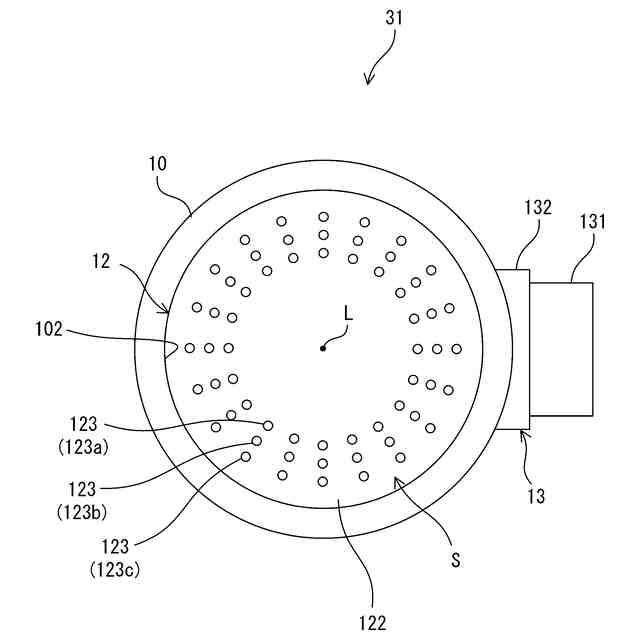

前記第１収容室内の前記第１液体を放出させるための複数の第１小穴が形成された第１ノズル部材と、
前記第１小穴から放出される前記第１液体を収容して、当該第１液体中の気泡を滞留させるための第２収容室とを備える、請求項１に記載のシャワーシステム。
【請求項３】
前記第１シャワーヘッドが、前記第２収容室内の前記第１液体を放出させるための複数の第２小穴が形成された第２ノズル部材をさらに備える、請求項２に記載のシャワーシステム。
【請求項４】
前記第２ノズル部材における前記第２収容室側の面には、前記第１小穴に対向する位置に凸部が形成されている、請求項３に記載のシャワーシステム。
【請求項５】

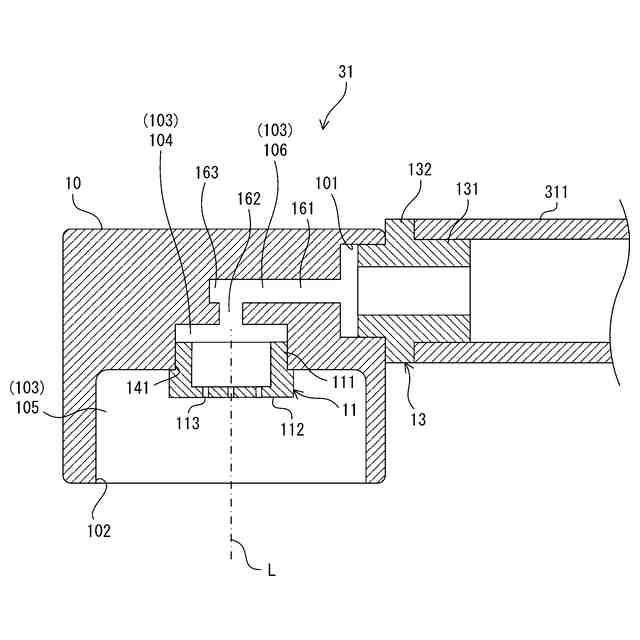

前記第２収容室は、開口部を介して開放されており、当該開口部に前記対象物を当接又は近接させることにより、前記第１小穴から放出される前記第１液体を前記第２収容室に収容可能となる、請求項２に記載のシャワーシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、第１シャワーヘッド及び第２シャワーヘッドを備えたシャワーシステムに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば美容院又は介護施設などでは、下記特許文献１に例示されるように、シャワーヘッドから放出される液体により人体の一部（例えば頭、髪又は体など）を洗浄する場合がある。この種のシャワーヘッドは、人体だけでなく、動物又は金属などの各種対象物の洗浄に使用できる場合がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－２１０００２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、水などの液体中に、ナノバブル又はマイクロバブルといった微細な気泡を混入させることにより、液体の洗浄力を向上させる技術が提案されている。しかしながら、液体中に気泡が混入していたとしても、その液体を単に対象物に噴射するだけでは、当該液体中の気泡による洗浄力を十分に発揮できているとは言えない場合があった。
【０００５】
そこで、液体中の溶存酸素量を増加させて洗浄力を向上させることができるように、シャワーヘッドの構造を改良することが考えられる。しかしながら、そのような構造のシャワーヘッドでは、放出される液体の流量が少なくなるため、本洗いには適していたとしても、予洗いやすすぎには時間がかかりすぎて適さないという問題がある。
【０００６】
本発明は、上記実情に鑑みてなされたものであり、短時間で効率よく洗浄を行うことができるシャワーシステムを提供することを目的とする。また、本発明は、液体中の気泡による洗浄力を向上することができるシャワーシステムを提供することを目的とする。
【課題を解決するための手段】
【０００７】

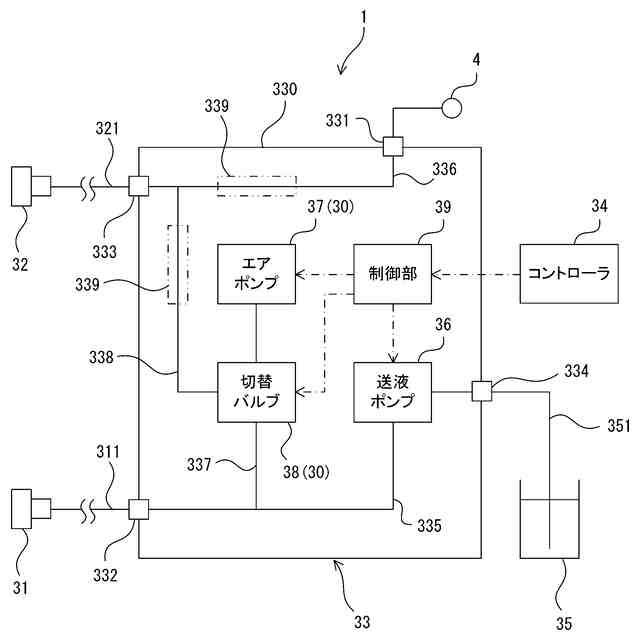

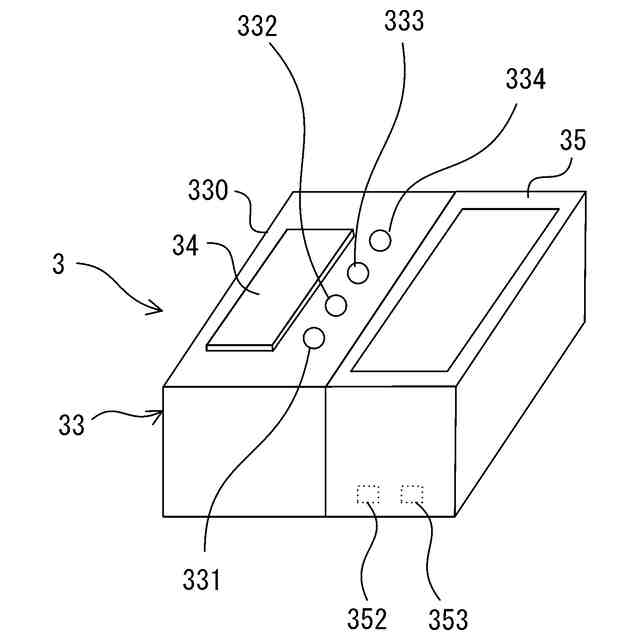

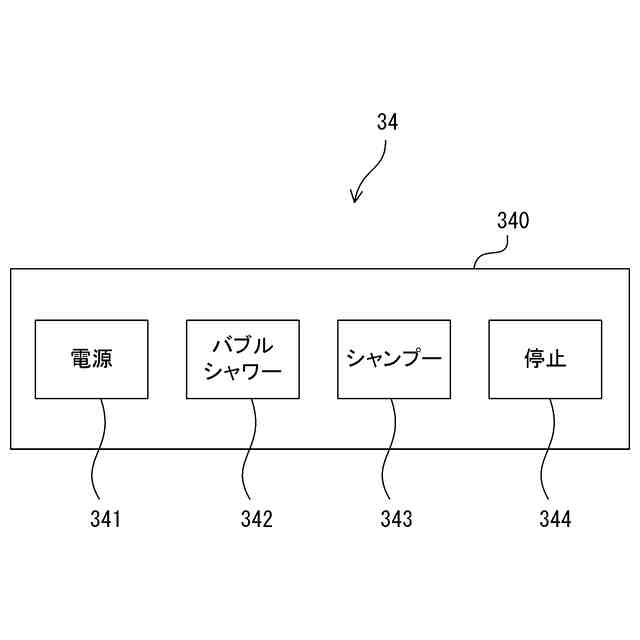

（１）本発明に係るシャワーシステムは、送液ポンプと、第１送液管と、第１シャワーヘッドと、第２送液管と、第２シャワーヘッドと、気泡供給部とを備える。前記送液ポンプは、第１液体を送液するためのものである。前記第１送液管には、前記送液ポンプにより送液される前記第１液体が供給される。前記第１シャワーヘッドは、前記第１送液管に接続され、当該第１送液管から送られてくる前記第１液体を対象物に向けて放出するためのものである。前記第２送液管には、前記送液ポンプを介さずに送液される第２液体が供給される。前記第２シャワーヘッドは、前記第２送液管に接続され、前記第２送液管から送られてくる前記第２液体を対象物に向けて放出するためのものである。前記気泡供給部は、前記第１送液管に供給される前記第１液体、又は、前記第２送液管に供給される前記第２液体に対して、選択的に切り替えて気泡を混入させる。
【０００８】
このような構成によれば、送液ポンプにより送液される第１液体を対象物に向けて放出するための第１シャワーヘッドと、送液ポンプを介さずに送液される第２液体を対象物に向けて放出するための第２シャワーヘッドとで、選択的に切り替えて気泡を混入させた第１液体又は第２液体を放出させることができる。したがって、流量と洗浄力を考慮して第１シャワーヘッド又は第２シャワーヘッドを選択的に使用することにより、短時間で効率よく洗浄を行うことができる。
【０００９】

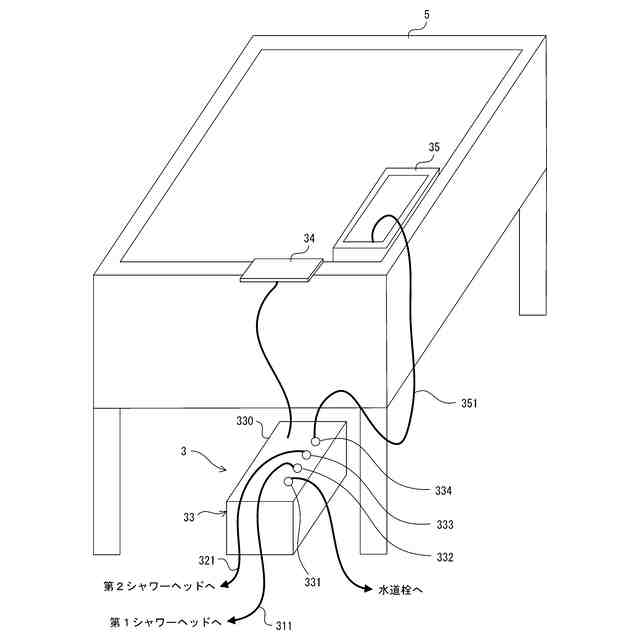

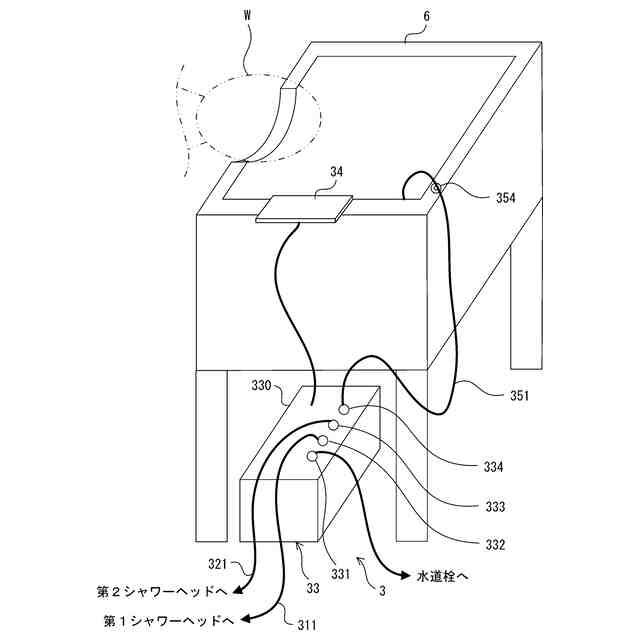

例えば、第１液体としての洗浄液をタンクから送液ポンプにより送液して、第１シャワーヘッドから放出させることにより本洗いを行う一方で、第２液体としての水を水道栓から送液ポンプを介さずに送液して、第２シャワーヘッドから放出させることにより予洗い又はすすぎを行えば、短時間で効率よく洗浄を行うことができる。
【００１０】

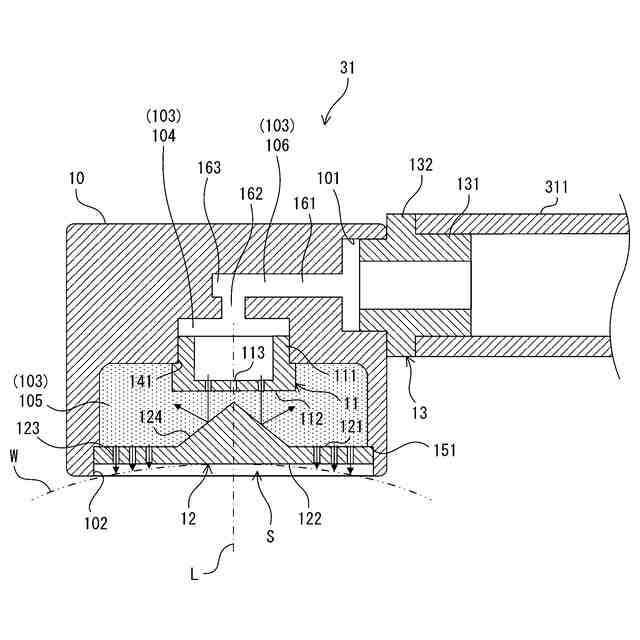

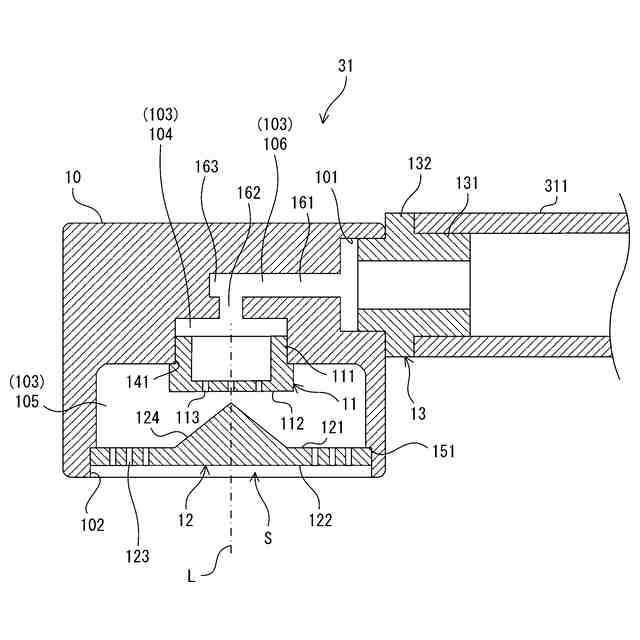

（２）前記第１シャワーヘッドが、第１収容室と、第１ノズル部材と、第２収容室とを備えていてもよい。前記第１収容室には、前記第１送液管から送られてくる前記第１液体が収容される。前記第１ノズル部材には、前記第１収容室内の前記第１液体を放出させるための複数の第１小穴が形成されている。前記第２収容室は、前記第１小穴から放出される前記第１液体を収容して、当該第１液体中の気泡を滞留させるためのものである。
（【００１１】以降は省略されています）
