公開番号2025180380
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087688
出願日2024-05-30
発明の名称時計用部品の加飾方法、時計用部品および時計
出願人セイコーエプソン株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G04B 19/06 20060101AFI20251204BHJP(時計)
要約【課題】高級感のある意匠を表現することができる時計用部品の加飾方法および時計用部品を提供すること。
【解決手段】二値化パターンに基づいてインクジェットヘッドから吐出されるインクにより時計用部品にドットパターンを形成する時計用部品の加飾方法であって、二値化パターンは、インクを吐出してドットを形成するオン情報と、インクを吐出せずにドットを形成しないオフ情報とが画素毎に設定されたデジタルデータであり、同一の位置にドットを形成するオン情報を少なくとも1画素有する第1パターンと第2パターンとを備え、第1パターンに基づいて吐出されるインクにより第1ドットパターンを形成する第1印刷工程と、第2パターンに基づいて吐出されるインクにより第2ドットパターンを形成する第2印刷工程と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
二値化パターンに基づいてインクジェットヘッドから吐出されるインクにより時計用部品にドットパターンを形成する時計用部品の加飾方法であって、
前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定されたデジタルデータであり、同一の位置に前記ドットを形成するオン情報を少なくとも１画素有する第１パターンと第２パターンとを備え、
前記第１パターンに基づいて吐出される前記インクにより第１ドットパターンを印刷する第１印刷工程と、
前記第２パターンに基づいて吐出される前記インクにより第２ドットパターンを印刷する第２印刷工程と、
を有することを特徴とする時計用部品の加飾方法。
続きを表示（約 1,700 文字）【請求項２】
二値化パターンに基づいてインクジェットヘッドから吐出されるインクにより時計用部品にドットパターンを形成する時計用部品の加飾方法であって、
前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定され、かつ、互いに異なるデジタルデータである第１パターンおよび第２パターンとを備え、
前記第１パターンに基づいて吐出される前記インクにより第１ドットパターンを印刷する第１印刷工程と、
前記第２パターンに基づいて吐出される前記インクにより第２ドットパターンを印刷する第２印刷工程と、を有し、
前記第１ドットパターンと前記第２ドットパターンとは、少なくとも１つのドットが互いに重なる位置に形成されている
ことを特徴とする時計用部品の加飾方法。
【請求項３】
請求項１または請求項２に記載の時計用部品の加飾方法において、
前記インクは、金属ナノインクである時計用部品の加飾方法。
【請求項４】
請求項１または請求項２に記載の時計用部品の加飾方法において、
前記時計用部品は基材を有し、
前記第１印刷工程の前に、
前記基材の表面にメッキ処理または塗装による第１層を積層する第１積層工程を有する時計用部品の加飾方法。
【請求項５】
請求項１または請求項２に記載の時計用部品の加飾方法において、
前記第１ドットパターンおよび前記第２ドットパターンを被覆する透明層を形成する透明層形成工程を有する時計用部品の加飾方法。
【請求項６】
二値化パターンに基づいてインクジェットヘッドから吐出されるインクによりドットパターンが表面に形成された時計用部品であって、
前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定されたデジタルデータであり、同一の位置に前記ドットを形成するオン情報を少なくとも１画素有する第１パターンと第２パターンとを備え、
前記第１パターンに基づいて吐出される前記インクにより印刷された第１ドットパターンと、
前記第２パターンに基づいて吐出される前記インクにより印刷された第２ドットパターンと、
を有する時計用部品。
【請求項７】
二値化パターンに基づいてインクジェットヘッドから吐出されるインクによりドットパターンが表面を形成された時計用部品であって、
前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定され、かつ、互いに異なるデジタルデータである第１パターンおよび第２パターンとを備え、
前記第１パターンに基づいて吐出される前記インクにより印刷された第１ドットパターンと、
前記第２パターンに基づいて吐出される前記インクにより印刷された第２ドットパターンと、を有し、
前記第１ドットパターンと前記第２ドットパターンとは、少なくとも１つのドットが互いに重なる位置に形成されている時計用部品。
【請求項８】
請求項６または請求項７に記載の時計用部品において、
前記インクは、金属ナノインクである時計用部品。
【請求項９】
請求項６または請求項７に記載の時計用部品において、
基材と、
前記基材の表面にメッキ処理または塗装により形成された第１層と、
前記第１層の表面に印刷された前記第１ドットパターンおよび前記第２ドットパターンと、を有する時計用部品。
【請求項１０】
請求項６または請求項７に記載の時計用部品において、
前記第１ドットパターンおよび前記第２ドットパターンを被覆する透明層を有する時計用部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、時計用部品の加飾方法、時計用部品および時計に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１には、メッキを施した金属板に対して、インクジェット印刷により文字や画像を形成した文字板が開示されている。この特許文献１では、メッキを施した金属板の表面に透明なインク受容層を形成することで、フィルムや刷版の製作を不要として、短時間でかつ低コストでの文字板の多品種少量生産を可能にしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１１１６６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、単にインクジェット印刷にて文字や画像を形成するだけなので、高級感のある意匠を表現することが難しいといった問題があった。
【課題を解決するための手段】
【０００５】
本開示の時計用部品の加飾方法は、二値化パターンに基づいてインクジェットヘッドから吐出されるインクにより時計用部品にドットパターンを形成する時計用部品の加飾方法であって、前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定されたデジタルデータであり、同一の位置に前記ドットを形成するオン情報を少なくとも１画素有する第１パターンと第２パターンとを備え、前記第１パターンに基づいて吐出される前記インクにより第１ドットパターンを印刷する第１印刷工程と、前記第２パターンに基づいて吐出される前記インクにより第２ドットパターンを印刷する第２印刷工程と、を有することを特徴とする。
【０００６】
本開示の時計用部品の加飾方法は、二値化パターンに基づいてインクジェットヘッドから吐出されるインクにより時計用部品にドットパターンを形成する時計用部品の加飾方法であって、前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定され、かつ、互いに異なるデジタルデータである第１パターンおよび第２パターンとを備え、前記第１パターンに基づいて吐出される前記インクにより第１ドットパターンを印刷する第１印刷工程と、前記第２パターンに基づいて吐出される前記インクにより第２ドットパターンを印刷する第２印刷工程と、を有し、前記第１ドットパターンと前記第２ドットパターンとは、少なくとも１つのドットが互いに重なる位置に形成されていることを特徴とする。
【０００７】
本開示の時計用部品は、二値化パターンに基づいてインクジェットヘッドから吐出されるインクによりドットパターンが表面に形成された時計用部品であって、前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定されたデジタルデータであり、同一の位置に前記ドットを形成するオン情報を少なくとも１画素有する第１パターンと第２パターンとを備え、前記第１パターンに基づいて吐出される前記インクにより印刷された第１ドットパターンと、前記第２パターンに基づいて吐出される前記インクにより印刷された第２ドットパターンと、を有することを特徴とする。
【０００８】
本開示の時計用部品は、二値化パターンに基づいてインクジェットヘッドから吐出されるインクによりドットパターンが表面を形成された時計用部品であって、前記二値化パターンは、前記インクを吐出してドットを形成するオン情報と、前記インクを吐出せずに前記ドットを形成しないオフ情報とが画素毎に設定され、かつ、互いに異なるデジタルデータである第１パターンおよび第２パターンとを備え、前記第１パターンに基づいて吐出される前記インクにより印刷された第１ドットパターンと、前記第２パターンに基づいて吐出される前記インクにより印刷された第２ドットパターンと、を有し、前記第１ドットパターンと前記第２ドットパターンとは、少なくとも１つのドットが互いに重なる位置に形成されていることを特徴とする。
【図面の簡単な説明】
【０００９】
第１実施形態に係る時計を示す正面図である。
第１実施形態の文字板の要部を示す断面図である。

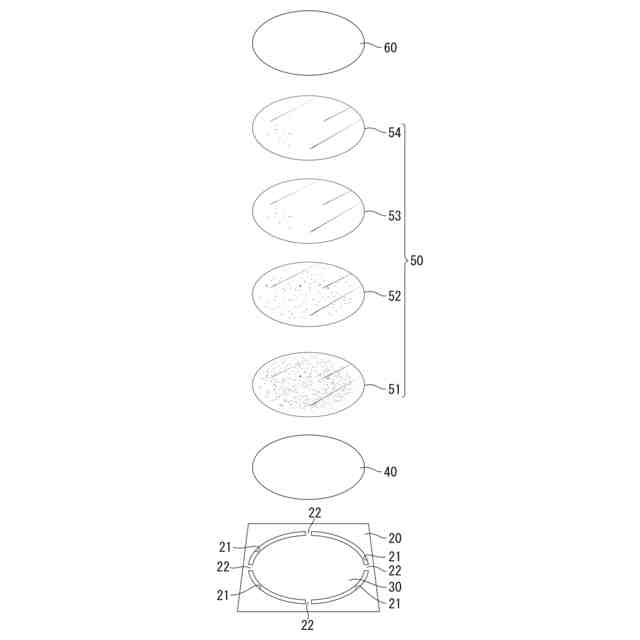

第１実施形態の文字板の加飾工程を示す図である。

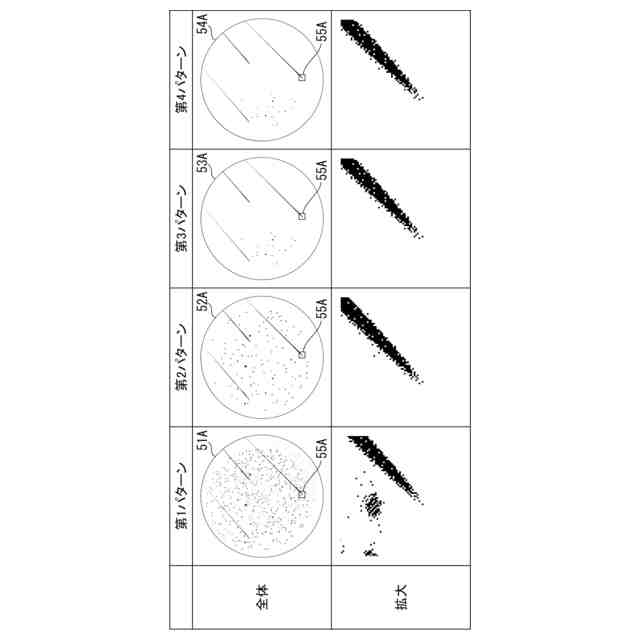

第１実施形態の二値化パターンの全体図および拡大図である。
第１実施形態の第１印刷工程の実行後の文字板を示す断面図である。
第１実施形態の第２印刷工程の実行後の文字板を示す断面図である。
第１実施形態の第３印刷工程の実行後の文字板を示す断面図である。
第１実施形態の第４印刷工程の実行後の文字板を示す断面図である。

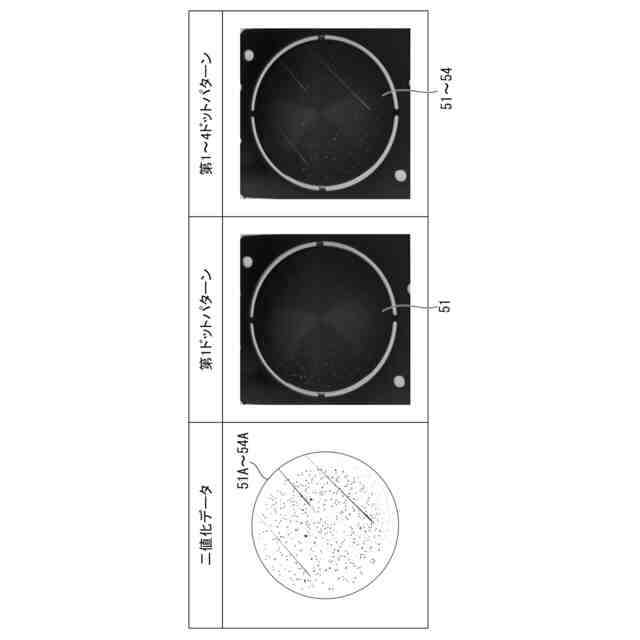

第１実施形態の二値化パターン、第１ドットパターン、第１～４ドットパターンを示す図である。
第２実施形態の二値化パターンの全体図および拡大図である。
第２実施形態の二値化パターン、第１ドットパターン、第１～４ドットパターンを示す図である。
【発明を実施するための形態】
【００１０】
［第１実施形態］
以下、本開示の第１実施形態の時計１を図面に基づいて説明する。

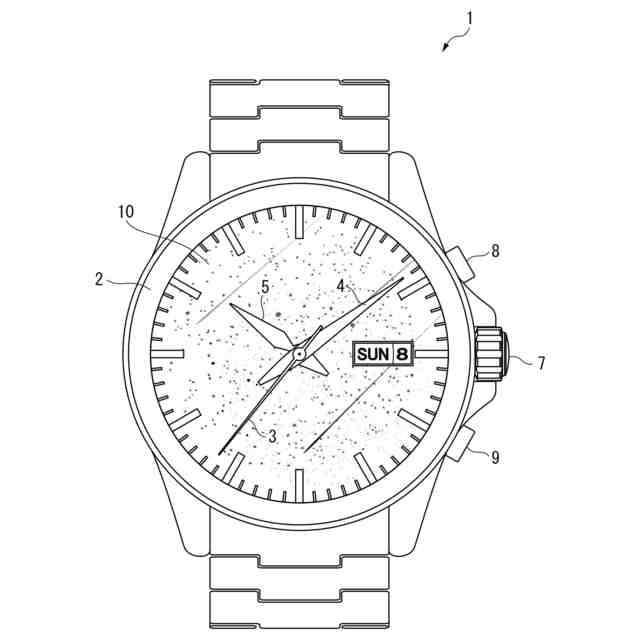

図１は、時計１を示す正面図である。本実施形態では、時計１は、ユーザーの手首に装着される腕時計として構成される。
図１に示すように、時計１は、金属製のケース２を備える。そして、ケース２の内部には、円板状の文字板１０と、秒針３、分針４、時針５と、りゅうず７と、Ａボタン８と、Ｂボタン９とを備える。なお、文字板１０は、本開示の時計用部品の一例である。
（【００１１】以降は省略されています）
