公開番号2025180210
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087382
出願日2024-05-29
発明の名称画像形成装置及び電装ユニット
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B41J 29/00 20060101AFI20251204BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】電気基板に対するシールド性能を向上する。
【解決手段】電装ユニットを備えた画像形成装置であって、電装ユニットは、電気部品の実装される実装面を有する電気基板と、底板21を有するケース本体20と、電気基板の実装面を基準として、底板21と同じ側に配置された板部31を有する支持部材30と、を有する。底板21には、底板21の厚さ方向に底板21を貫通する第1開口25dが形成され、底板21の厚さ方向に沿う視線で見たときに、板部31が第1開口25dの少なくとも一部を覆う。
【選択図】図6
特許請求の範囲【請求項１】
電装ユニットを備えた画像形成装置であって、
前記電装ユニットは、
電気部品の実装される実装面を有する電気基板と、
第１板部を有する第１板金と、
前記電気基板の前記実装面を基準として、前記第１板部と同じ側に配置された第２板部を有する第２板金と、を有し、
前記第１板部には、前記第１板部の厚さ方向に前記第１板部を貫通する第１開口が形成され、
前記第１板部の厚さ方向に沿う視線で見たときに、前記第２板部が前記第１開口の少なくとも一部を覆う、
ことを特徴とする画像形成装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１板金は、前記第１開口の縁から前記第１板部のなす面に交差する第１交差方向に延びた第１延設部を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記電気基板は、少なくとも第１電気基板を含み、
前記第１延設部が前記第１電気基板を支持する、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項４】
前記第１板部と前記第１延設部とは、曲げ加工の施された１枚の板金によって一体的に形成されている、
ことを特徴とする請求項２に記載の画像形成装置。
【請求項５】
前記第２板金は、前記第２板部のうち前記第１開口を覆っている部分から、前記第２板部のなす面に交差する第２交差方向に延びた第２延設部を有し、
前記第２延設部が前記第１開口に挿通されている、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項６】
前記第２板部と前記第２延設部とは、曲げ加工の施された１枚の板金によって一体的に形成されている、
ことを特徴とする請求項５に記載の画像形成装置。
【請求項７】
前記電気基板は、少なくとも第１電気基板と第２電気基板とを含み、
前記第１板金は、前記第１開口の縁から前記第１板部のなす面に交差する第１交差方向に延びた第１延設部を有し、
前記第２板金は、前記第２板部のうち前記第１開口を覆っている部分から、前記第２板部のなす面に交差する第２交差方向に延びた第２延設部を有し、
前記第１延設部が前記第１電気基板を支持し、
前記第２延設部が、前記第１開口に挿通され、かつ、前記第２電気基板を支持している、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項８】
前記第１板部の厚さ方向に沿う視線で見たときに、前記第１電気基板と前記第２電気基板とは少なくとも部分的に重なっている、
ことを特徴とする請求項７に記載の画像形成装置。
【請求項９】
前記第１板部には前記厚さ方向に前記第１板部を貫通するスリット部が形成され、
前記第１板金は、前記スリット部の縁に隣接し、かつ、前記第１板部から前記厚さ方向に突出した絞り部を有する、
ことを特徴とする請求項１に記載の画像形成装置。
【請求項１０】
前記第２板金は、前記第２板部から前記厚さ方向に延び、かつ、前記スリット部に挿通された第３延設部を有する、
ことを特徴とする請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置と、画像形成装置用の電装ユニットと、に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
画像形成装置において、電子部品が実装された電気基板が搭載されている。特許文献１では、このような電気基板を収容して電磁的にシールドするシールドケースを設けた構成が提案されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１９１７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した特許文献１は、シールドケースを構成する材料について開示していない。シールドケースを板金などの金属部材で形成する場合、加工のために開口が形成されることがある。本願発明者は、このような開口によってシールドケースのシールド性能が低下してしまう虞があるという課題を見出した。
【０００５】
本発明は、電気基板に対するシールド性能を向上できる画像形成装置及び電装ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の画像形成装置は、電装ユニットを備えた画像形成装置であって、前記電装ユニットは、電気部品の実装される実装面を有する電気基板と、第１板部を有する第１板金と、前記電気基板の前記実装面を基準として、前記第１板部と同じ側に配置された第２板部を有する第２板金と、を有し、前記第１板部には、前記第１板部の厚さ方向に前記第１板部を貫通する第１開口が形成され、前記第１板部の厚さ方向に沿う視線で見たときに、前記第２板部が前記第１開口の少なくとも一部を覆うことを特徴とする。
【０００７】
また、本発明の電装ユニットは、画像形成装置用の電装ユニットであって、電気部品の実装される実装面を有する電気基板と、第１板部を有する第１板金と、前記電気基板の前記実装面を基準として、前記第１板部と同じ側に配置された第２板部を有する第２板金と、を有し、前記第１板部には、前記第１板部の厚さ方向に前記第１板部を貫通する第１開口が形成され、前記第１板部の厚さ方向に沿う視線で見たときに、前記第２板部が前記第１開口の少なくとも一部を覆うことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、画像形成装置及び電装ユニットにおいて、電気基板に対するシールド性能を向上できる。
【図面の簡単な説明】
【０００９】
本実施形態に係る画像形成装置を示す背面から視た斜視図である。

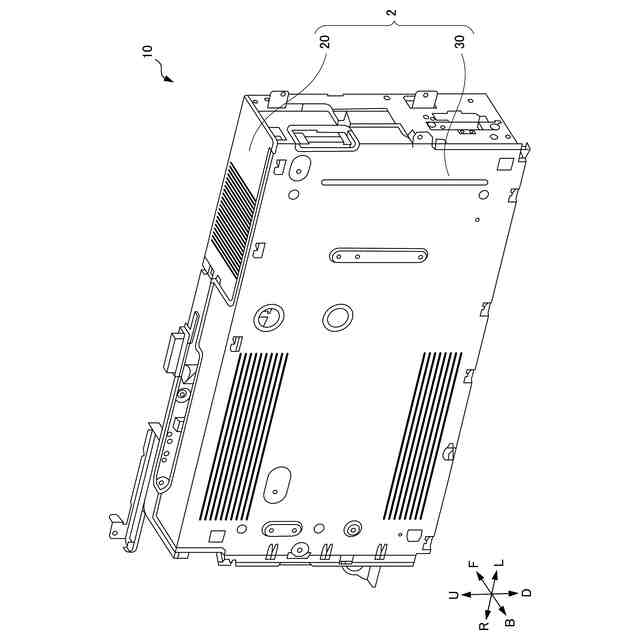

本実施形態に係る電装ユニットを示す斜視図である。

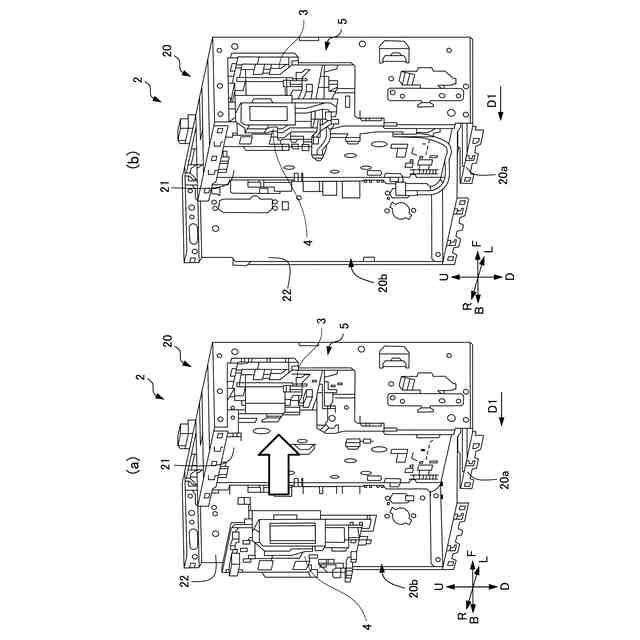

本実施形態に係るシールドケースを示す分解斜視図であり、（ａ）は電装部品を取り付ける前、（ｂ）は電装部品を取り付けた後である。

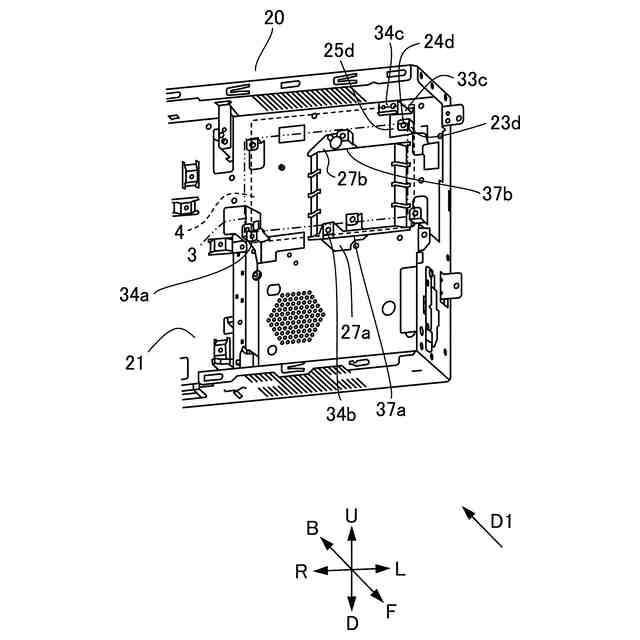

本実施形態に係るシールドケースを示す背面から視た分解斜視図である。
本実施形態に係るシールドケースを示す背面から視た斜視図である。

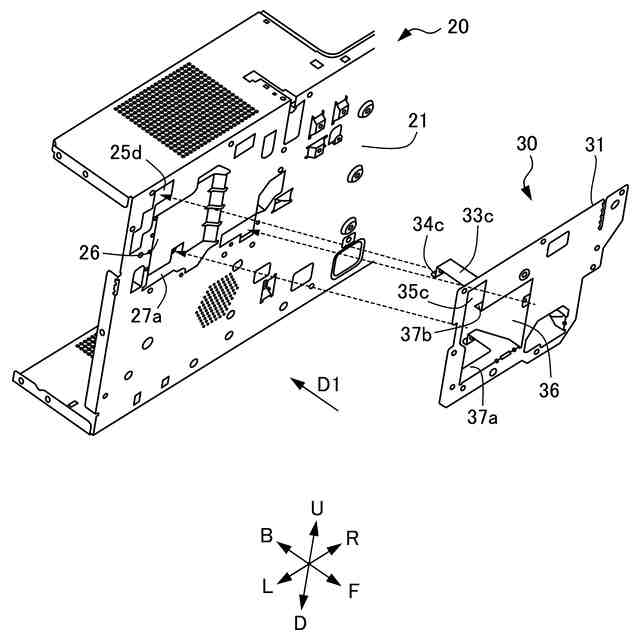

本実施形態に係るシールドケースを示す正面から視た分解斜視図である。

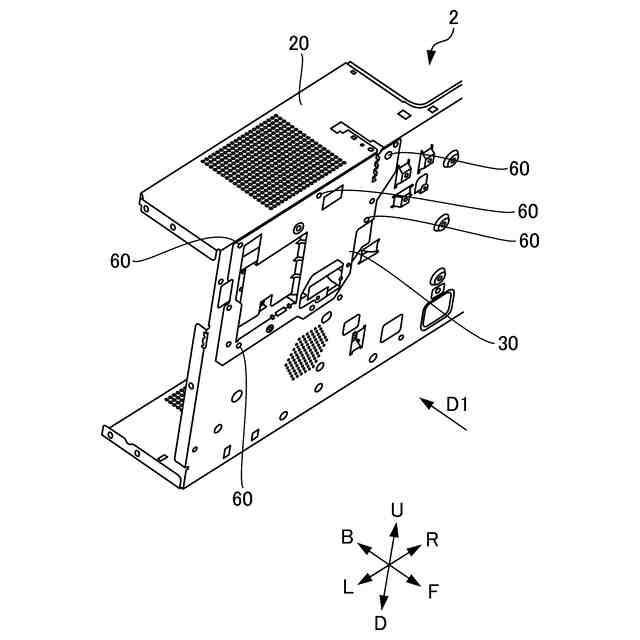

本実施形態に係るシールドケースを示す正面から視た斜視図である。
【発明を実施するための形態】
【００１０】
本実施形態について、図１～図７を用いて説明する。なお、以下の実施形態に記載の構成要素はあくまで例示であり、本発明の趣旨を逸脱しない範囲において本発明が適用される装置の構成や機能、寸法、材質、形状、その相対配置等の各種条件は適宜修正又は変更可能で、以下の実施形態に限定されるものではない。まず、本実施形態の画像形成装置１の概略構成について、図１を用いて説明する。本実施形態において、装置正面側とは、画像形成装置１の正面側であり、操作部などが配置され、ユーザが使用や操作の際に位置する側である。そして、図中、正面側は前方向Ｆ、背面側は後方向Ｂ、上側は上方向Ｕ、下側は下方向Ｄ、正面から向かって右側は右方向Ｒ、左側は左方向Ｌと表記する。
（【００１１】以降は省略されています）
