公開番号2025179656
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086553
出願日2024-05-28
発明の名称記録装置
出願人キヤノン株式会社
代理人弁理士法人秀和特許事務所
主分類B41J 2/17 20060101AFI20251203BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】廃液収容体を安定して保護可能な記録装置を提供する。
【解決手段】記録装置は、第1方向に開口する開口が第1方向の第1端部に形成され、第1規制部と第2規制部とを有する本体と、記録部と、開口を介して本体から第1方向に取り外し可能に本体に装着される廃液収容体と、開口を塞ぎ、本体から取り外し可能なカバー8であって、第1方向と交差する方向に弾性変形可能に構成され、第1規制部により第1方向への移動を規制される第1被規制部13と、第2規制部により第1方向の移動を規制される第2被規制部18と、を有するカバー8と、を備える。第2被規制部18は、カバー8の重力方向の下側の端部から重力方向の上方向に延びており、本体には、第2規制部に対して第1方向と交差する第2方向に隣接し、第1方向に開口した第2被規制部18が通過するための切り欠きが形成されている。
【選択図】図4
特許請求の範囲【請求項１】
第１方向に開口する開口が前記第１方向の端部に形成され、第１規制部と第２規制部とを有する本体と、
記録媒体に液体を吐出して画像を記録する記録部から排出される廃液を収容する廃液収容体であって、前記開口を介して前記本体から前記第１方向に取り外し可能に前記本体に装着される廃液収容体と、
前記開口を塞ぎ、前記本体から取り外し可能なカバーであって、前記第１方向と交差する方向に弾性変形可能に構成され、前記第１規制部により前記第１方向への移動を規制される第１被規制部と、前記第２規制部により前記第１方向の移動を規制される第２被規制部と、を有するカバーと、
を備え、
前記第２被規制部は、前記カバーの重力方向の下方の端部から前記重力方向の上方向に突出しており、
前記本体には、前記第２規制部に対して前記第１方向と交差する第２方向に隣接し、前記第１方向に貫通した前記第２被規制部が通過するための切り欠きが形成されていることを特徴とする記録装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１被規制部は、前記第１規制部に対して前記第１方向と反対の方向側の位置であって、前記第１方向に見たときに前記第１規制部と重なる位置にあり、
前記第２被規制部は、前記第２規制部に対して前記第２方向と反対の方向側の位置であって、前記第１方向に見たときに前記第２規制部と重なる位置にあることを特徴とする請求項１に記載の記録装置。
【請求項３】
前記カバーは、前記カバーの前記重力方向の下方の端部から前記第１方向と反対の方向に向かって延びて前記記録装置の載置面に対向する底部を有し、
前記第２被規制部は、前記底部から重力方向の上方に延びていることを特徴とする請求項１に記載の記録装置。
【請求項４】
前記カバーは、複数の前記第２被規制部を有し、
前記第２規制部は、前記第２方向を長手方向とするフランジであり、
前記フランジには、複数の前記切り欠きが、前記第２被規制部のそれぞれに対応して設けられていることを特徴とする請求項１に記載の記録装置。
【請求項５】
前記第１被規制部は、前記第２方向に弾性変形可能であることを特徴とする請求項１に記載の記録装置。
【請求項６】
前記カバーは、前記本体の前記第２方向の端部に設けられていることを特徴とする請求項５に記載の記録装置。
【請求項７】
前記第１被規制部は、前記カバーの前記本体の内側を向く内側面から前記第１方向と反対の方向、且つ前記第２方向に向かって延びていることを特徴とする請求項５に記載の記録装置。
【請求項８】
前記第１規制部の前記第１方向の先端部には、前記第１方向に向かうにつれて前記第２方向と反対の方向に向かうように傾斜する傾斜面が形成され、
前記第１被規制部の前記第１方向と反対方向の先端部には、前記第１方向に向かうにつれて前記第２方向と反対の方向に向かうように傾斜する傾斜面が形成されていることを特徴とする請求項１に記載の記録装置。
【請求項９】
前記本体は、前記第２方向と反対の方向に弾性変形可能に構成された第３規制部を有し、
前記カバーは、前記第３規制部により前記第１方向への移動を規制される第３被規制部であって、前記カバーの前記重力方向の上方の端部に位置する第３被規制部を有することを特徴とする請求項１に記載の記録装置。
【請求項１０】
前記第２方向において、前記第１被規制部は前記カバーの一端部に位置し、前記第３被規制部は前記カバーの他端部に位置することを特徴とする請求項９に記載の記録装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、廃液収容体を備える記録装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、インク等の液体を吐出して記録媒体に画像等を記録する記録装置として、液体吐出ヘッドから記録媒体に向けて吐出されずに廃液として排出される廃液を収容する廃液収容体を備える構成が知られている。廃液収容体は、記録装置の本体に対して着脱可能に構成され、ユーザは廃液収容体を取り出すことで廃液収容体に収容された廃液を捨てることができる。
【０００３】
特許文献１には、本体と、本体に着脱可能な廃液収容体と、廃液収容体の着脱方向と略直交する方向に延びたレールに沿って本体に着脱可能なカバーと、を備える記録装置が開示されている。廃液収容体が本体に装着されている状態においては、廃液収容体を出し入れするための開口はカバーによって塞がれ、廃液収容体はカバーに覆われる。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２０２６４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述の構成においては、廃液収容体とカバーの着脱方向が異なるため、着脱操作の作業性が低下したり、着脱操作のために大きなスペースが必要となったりするおそれがある。また、上述の構成では、カバーが着脱方向に意図せず外れることを防止するため、カバーを本体に係止するための係止爪が上端部の１箇所にのみ設けられている。したがって、例えば、記録装置を底から持ち上げようとしてレールの延伸方向からカバーに手をかけると、カバーが下部から外れるおそれもある。
【０００６】
本発明は、上述の課題を鑑みてなされたものであり、廃液収容体を安定して保護可能、な記録装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上述の目的を達成するため、本発明の記録装置は、
第１方向に開口する開口が前記第１方向の端部に形成され、第１規制部と第２規制部とを有する本体と、
記録媒体に液体を吐出して画像を記録する記録部から排出される廃液を収容する廃液収容体であって、前記開口を介して前記本体から前記第１方向に取り外し可能に前記本体に装着される廃液収容体と、
前記開口を塞ぎ、前記本体から取り外し可能なカバーであって、前記第１方向と交差する方向に弾性変形可能に構成され、前記第１規制部により前記第１方向への移動を規制される第１被規制部と、前記第２規制部により前記第１方向の移動を規制される第２被規制部と、を有するカバーと、
を備え、
前記第２被規制部は、前記カバーの重力方向の下方の端部から前記重力方向の上方向に突出しており、
前記本体には、前記第２規制部に対して前記第１方向と交差する第２方向に隣接し、前記第１方向に貫通した前記第２被規制部が通過するための切り欠きが形成されていること
を特徴とする。
【発明の効果】
【０００８】
本発明によれば、廃液収容体を安定して保護可能な記録装置を提供できる。
【図面の簡単な説明】
【０００９】

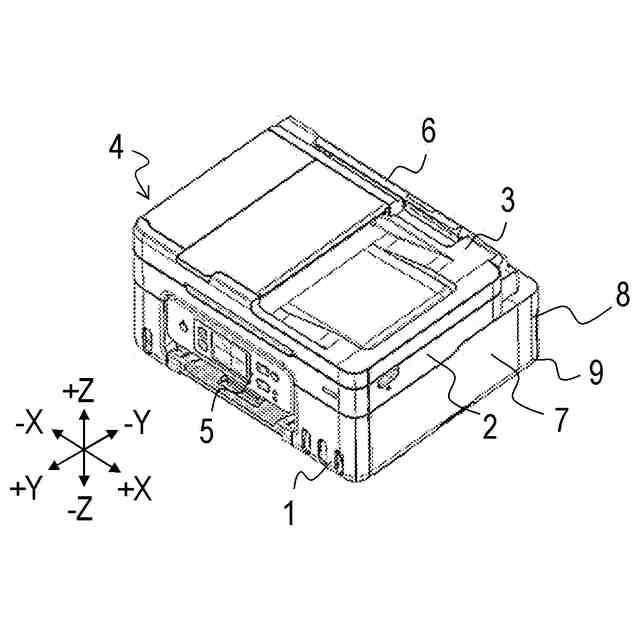

プリンタを備える複合機の前面側を示す斜視図である。

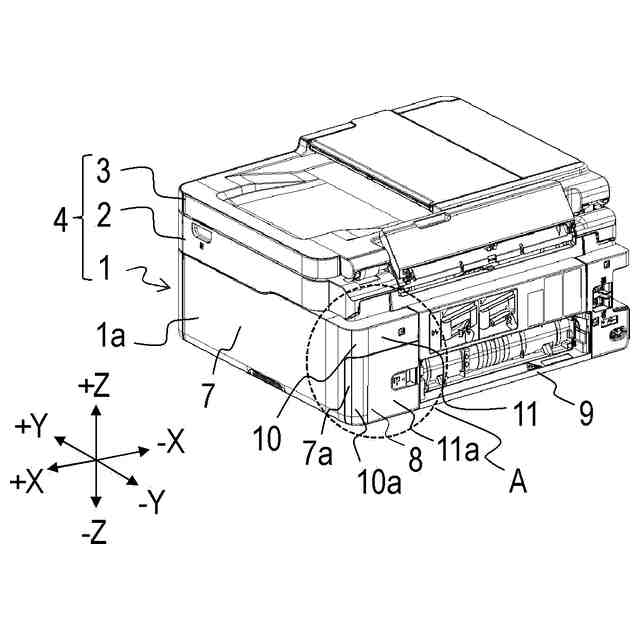

複合機の背面を示す斜視図である。

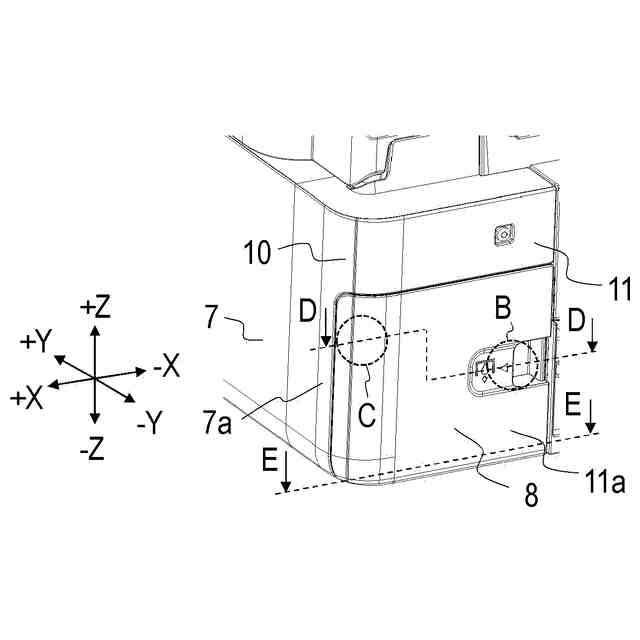

図２のＡ部の拡大図である。

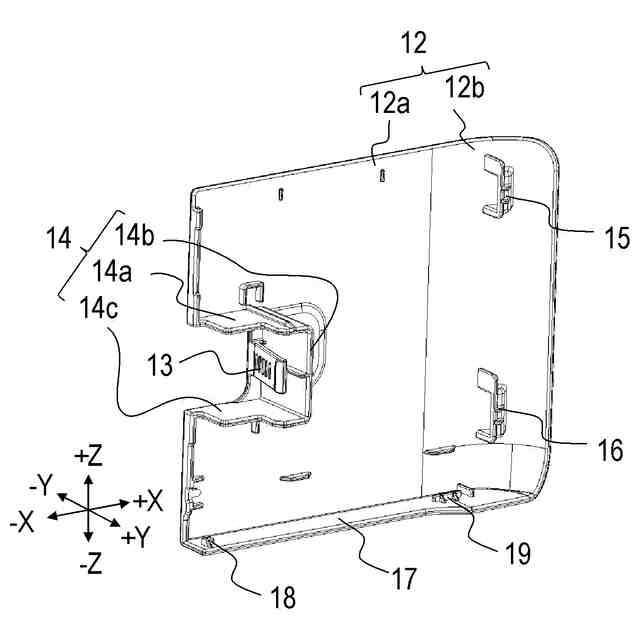

カバーの内側面を示す斜視図である。

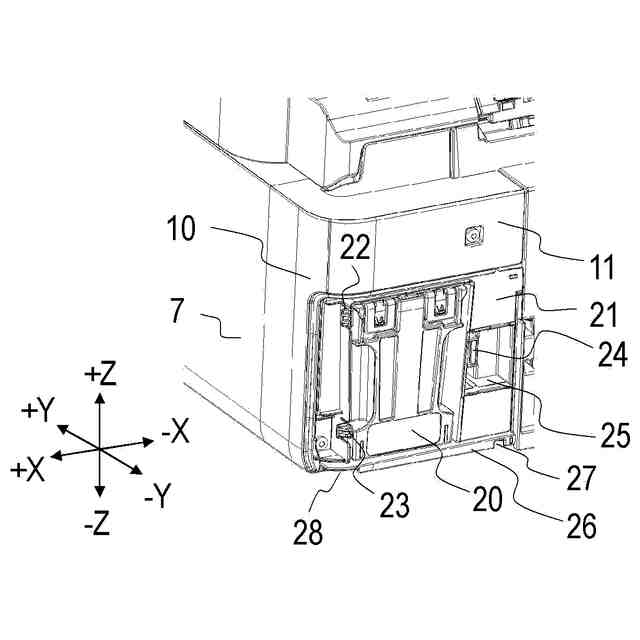

プリンタからカバーが取り外された様子を示す斜視図である。

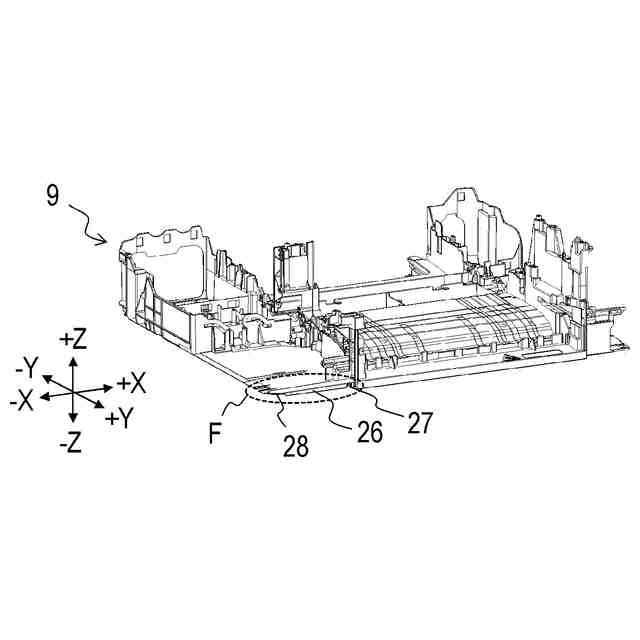

ベースの斜視図である。

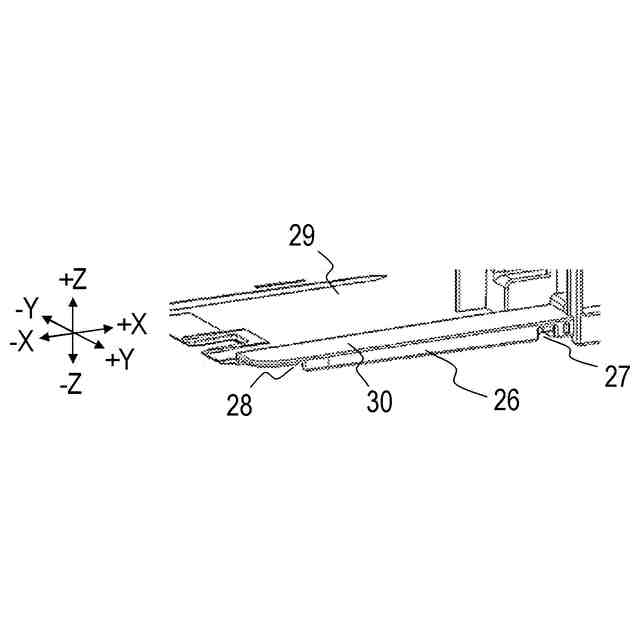

図６のＦ部の拡大図である。

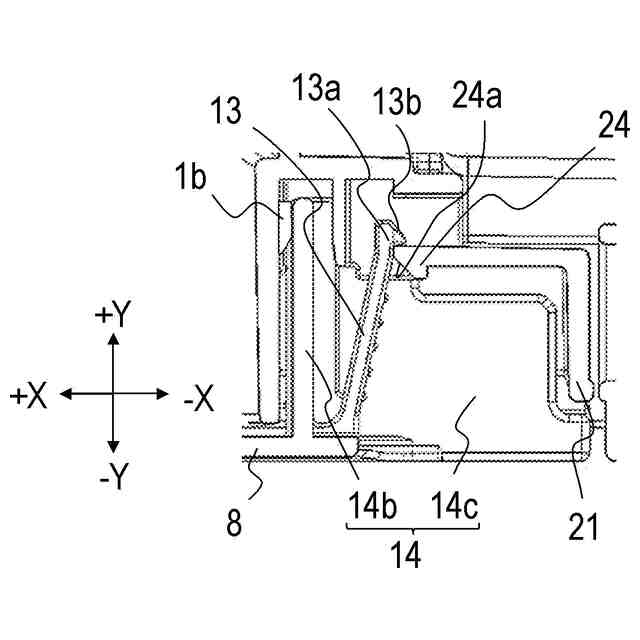

図３のＢ部のＤ－Ｄ断面図である。
図３のＣ部のＤ－Ｄ断面図である。

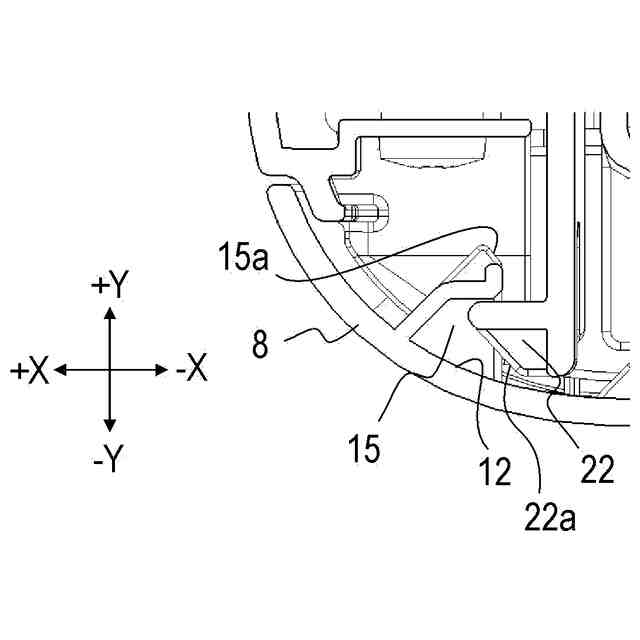

図３のＥ－Ｅ断面図である。
カバーの一部が本体から取り外されている様子を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下に図面を参照して、この発明を実施するための形態を、実施例に基づいて例示的に詳しく説明する。なお、この実施の形態に記載されている構成部品の寸法、材質、形状それらの相対配置等は、発明が適用される装置の構成や各種条件により適宜変更されるべきものである。すなわち、この発明の範囲を以下の実施の形態に限定する趣旨のものではない。
（【００１１】以降は省略されています）
