公開番号2025179645
公報種別公開特許公報(A)
公開日2025-12-10
出願番号2024086536
出願日2024-05-28
発明の名称スパークプラグ
出願人日本特殊陶業株式会社
代理人弁理士法人真明センチュリー
主分類H01T 13/39 20060101AFI20251203BHJP(基本的電気素子)
要約【課題】チップの亀裂の発生を低減できるスパークプラグを提供する。
【解決手段】スパークプラグは、軸線に沿って延びる軸孔が設けられた絶縁体と、軸孔に配置された中心電極と、絶縁体の外周に配置された主体金具と、主体金具に接続された接地電極と、を備え、中心電極および接地電極の少なくとも一方は、母材と、母材に接合されたチップと、を含む。チップは、Ruを主成分とし、中心電極および接地電極の他方と対向し、チップの厚み方向の先端の先端面を含み、先端面の重心を通りチップの厚み方向に平行な断面において、チップの厚み方向に垂直に引いた試験線の長さを、試験線が交わる結晶粒の数で除した結晶粒径の平均は1μm以上50μm以下である。
【選択図】図1
特許請求の範囲【請求項１】
軸線に沿って延びる軸孔が設けられた絶縁体と、
前記軸孔に配置された中心電極と、
前記絶縁体の外周に配置された主体金具と、
前記主体金具に接続された接地電極と、を備え、

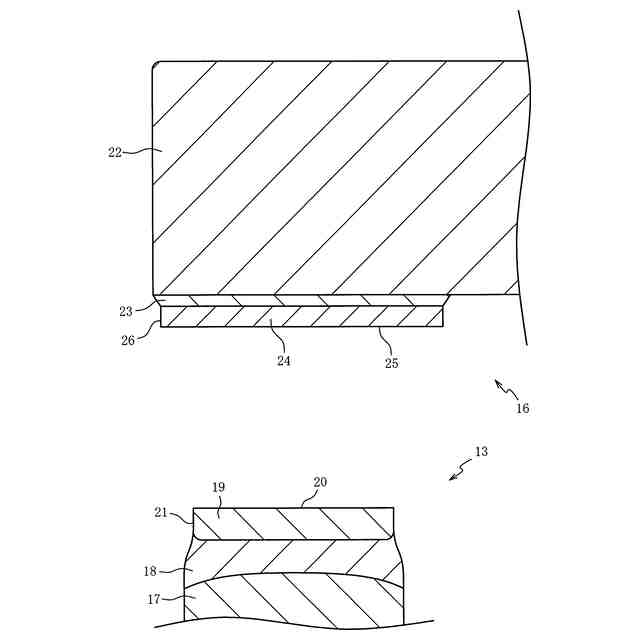

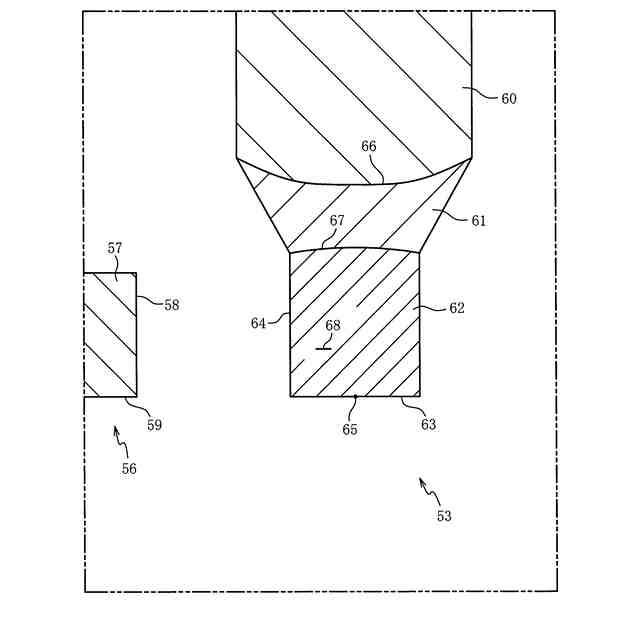

前記中心電極および前記接地電極の少なくとも一方は、母材と、前記母材に接合されたチップと、を含み、
前記チップは、Ｒｕを主成分とし、前記中心電極および前記接地電極の他方と対向するスパークプラグであって、
前記チップは、前記チップの厚み方向の先端の先端面を含み、

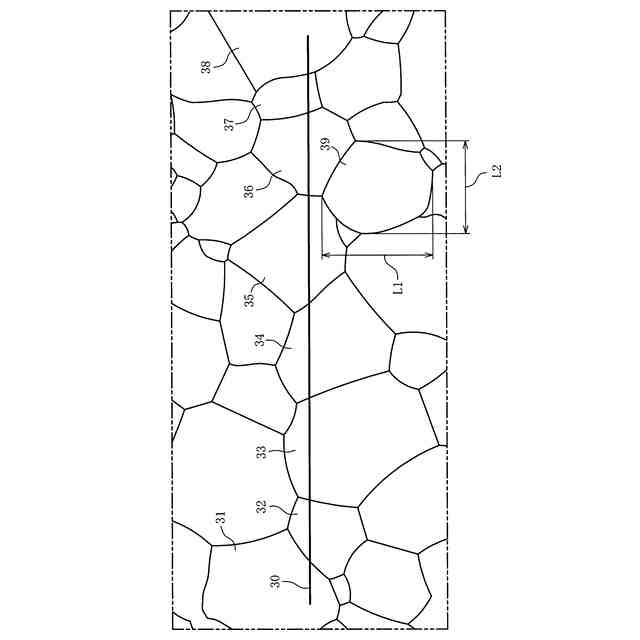

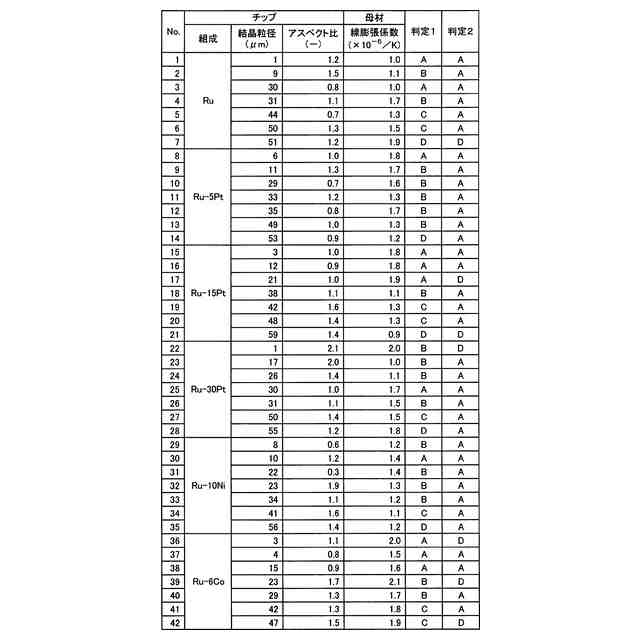

前記先端面の重心を通り前記チップの厚み方向に平行な断面において、前記チップの厚み方向に垂直に引いた試験線の長さを、前記試験線が交わる結晶粒の数で除した結晶粒径の平均は１μｍ以上５０μｍ以下であるスパークプラグ。
続きを表示（約 330 文字）【請求項２】
前記結晶粒径の平均は１μｍ以上３０μｍ以下である請求項１記載のスパークプラグ。
【請求項３】
前記断面において、前記結晶粒の前記軸線に平行な方向の長さを、前記結晶粒の前記軸線に垂直な方向の長さで除したアスペクト比の平均は０．８以上２．０以下である請求項１又は２に記載のスパークプラグ。
【請求項４】
前記アスペクト比の平均は１．０以上２．０以下である請求項３記載のスパークプラグ。
【請求項５】
前記母材の線膨張係数は１．０×１０
－６
Ｋ
－１
以上１．８×１０
－６
Ｋ
－１
以下である請求項１又は２に記載のスパークプラグ。

発明の詳細な説明【技術分野】
【０００１】
本発明はＲｕを含むチップを備えるスパークプラグに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
中心電極および接地電極の少なくとも一方が、Ｒｕの単体もしくはＲｕ合金からなるチップを含む先行技術が特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－５４９５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
チップの材料にＲｕが含まれると機械的強度が低下する傾向があり、熱応力によってチップに亀裂が入るおそれがある。
【０００５】
本発明はこの問題点を解決するためになされたものであり、チップの亀裂の発生を低減できるスパークプラグの提供を目的とする。
【課題を解決するための手段】
【０００６】
この目的を達成するための第１の態様は、軸線に沿って延びる軸孔が設けられた絶縁体と、軸孔に配置された中心電極と、絶縁体の外周に配置された主体金具と、主体金具に接続された接地電極と、を備え、中心電極および接地電極の少なくとも一方は、母材と、母材に接合されたチップと、を含む。チップは、Ｒｕを主成分とし、中心電極および接地電極の他方と対向し、チップの厚み方向の先端の先端面を含み、先端面の重心を通りチップの厚み方向に平行な断面において、チップの厚み方向に垂直に引いた試験線の長さを、試験線が交わる結晶粒の数で除した結晶粒径の平均は１μｍ以上５０μｍ以下である。
【０００７】
第２の態様は、第１の態様において、結晶粒径の平均は１μｍ以上３０μｍ以下である。
【０００８】
第３の態様は、第１又は第２の態様において、断面において、結晶粒の軸線に平行な方向の長さを、結晶粒の軸線に垂直な方向の長さで除したアスペクト比の平均は０．８以上２．０以下である。
【０００９】
第４の態様は、第３の態様において、アスペクト比の平均は１．０以上２．０以下である。
【００１０】
第５の態様は、第１から第４の態様のいずれかにおいて、母材の線膨張係数は１．０×１０
－６
Ｋ
－１
以上１．８×１０
－６
Ｋ
－１
以下である。
【発明の効果】
（【００１１】以降は省略されています）
