公開番号2025177281
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083951
出願日2024-05-23
発明の名称方位指示装置、太陽光発電装置、及び、プログラム
出願人個人
代理人個人,個人
主分類G01C 17/04 20060101AFI20251128BHJP(測定;試験)
要約【課題】方位が経時変化する目標物の方位に対し、目標時刻に調整対象部を正対させる調整作業を容易にする。
【解決手段】方位指示部2が支持部3に対して相対移動可能に支持される方位指示装置1であって、方位が経時変化する目標物の方位に正対するように調整される調整対象部4と、互いに異なる2以上の時刻をそれぞれ表す複数の時刻標示部5とが、お互いの位置関係を固定した状態で支持部に設けられ、複数の時刻標示部は、それぞれ対応する時刻で目標物の方位に調整対象部が正対するように支持部を移動させたときに方位指示部が指示する指示位置にそれぞれ配置される。
【選択図】図1
特許請求の範囲【請求項１】
方位指示部が支持部に対して相対移動可能に支持される方位指示装置であって、
方位が経時変化する目標物の方位に正対するように調整される調整対象部と、互いに異なる２以上の時刻をそれぞれ表す複数の時刻標示部とが、お互いの位置関係を固定した状態で前記支持部に設けられ、
前記複数の時刻標示部は、それぞれ対応する時刻で前記目標物の方位に前記調整対象部が正対するように前記支持部を移動させたときに前記方位指示部が指示する指示位置にそれぞれ配置されることを特徴とする方位指示装置。
続きを表示（約 570 文字）【請求項２】
太陽光発電パネルと、前記太陽光発電パネル上に一体的に設けられる支持部に方位指示部が相対移動可能に支持された方位指示装置と、を備える太陽光発電装置であって、
前記支持部には、互いに異なる２以上の時刻をそれぞれ表す複数の時刻標示部が設けられ、
前記複数の時刻標示部は、それぞれ対応する時刻で太陽の方位に正対するように前記太陽光発電パネルを移動させたときに前記方位指示部が指示する指示位置にそれぞれ配置されることを特徴とする太陽光発電装置。
【請求項３】
表示手段を備える方位指示装置のコンピュータに実行されるプログラムであって、
所定方位を指示する方位指示画像を該所定方位の向きに応じて移動するように前記表示手段に表示させ、かつ、方位が経時変化する目標物の方位に正対するように調整される調整対象画像と、互いに異なる２以上の時刻をそれぞれ表す複数の時刻標示画像とを、お互いの位置関係が固定された状態で前記表示手段に表示させるとともに、前記複数の時刻標示画像を、それぞれ対応する時刻で前記目標物の方位に前記調整対象画像が正対するように前記表示手段を移動させたときに前記方位指示画像が指示する指示位置にそれぞれ表示させる制御手段として、前記コンピュータを機能させることを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、方位指示装置、太陽光発電装置、及び、プログラムに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、磁針（方位指示部）により太陽電池（調整対象部）の取り付け方位を定められるようにした太陽電池装置が開示されている。この装置は、カバーの一部に磁針と方位目盛が設けられており、磁針が方位目盛に合致する位置で太陽電池の方向が太陽（目標物）に向くように、太陽電池がカバーに取り付けられている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
ところが、従来の装置は、時刻によっては、太陽の方位に対して太陽電池が正対するように調整する作業が困難となるという課題がある。この課題は、方位が経時変化する目標物の方位に対して調整対象部を正対させる調整作業を行う場合に広く生じ得る。
【課題を解決するための手段】
【０００４】
本発明は、方位指示部が支持部に対して相対移動可能に支持される方位指示装置であって、方位が経時変化する目標物の方位に正対するように調整される調整対象部と、互いに異なる２以上の時刻をそれぞれ表す複数の時刻標示部とが、お互いの位置関係を固定した状態で前記支持部に設けられ、前記複数の時刻標示部は、それぞれ対応する時刻で前記目標物の方位に前記調整対象部が正対するように前記支持部を移動させたときに前記方位指示部が指示する指示位置にそれぞれ配置されることを特徴とする。
【発明の効果】
【０００５】
本発明によれば、方位が経時変化する目標物の方位に対し、目標時刻に調整対象部を正対させる調整作業を容易にすることができる。
【図面の簡単な説明】
【０００６】
実施形態１に係る方位指示装置の構成を示す説明図。

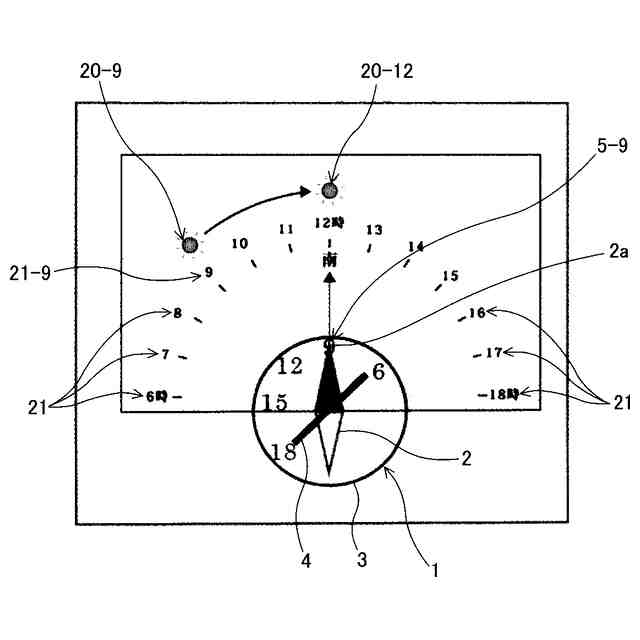

９時の時刻に対応する時刻標示用印字に磁針の指示端部が合致するように文字盤の回転位置を調整したときの、太陽の方位と設置基準線との位置関係を示す説明図。
同方位指示装置により向きが調整される太陽光発電パネルの一例を示す説明図。
実施形態２の太陽光発電装置の一例を示す説明図。

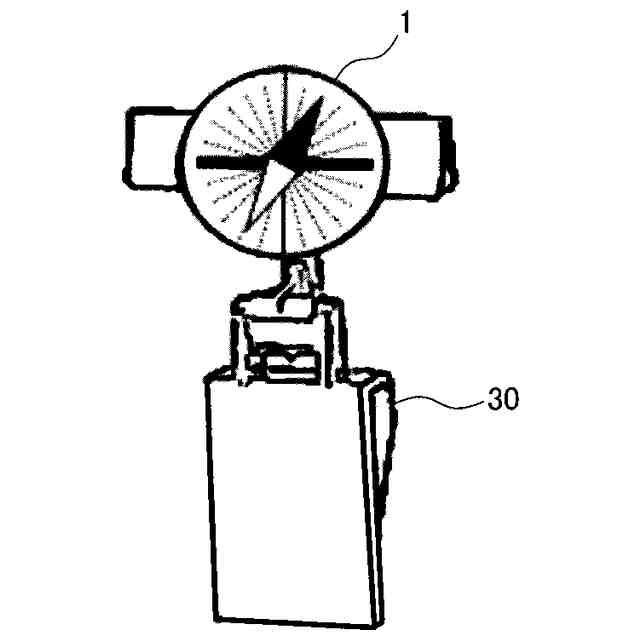

同太陽光発電装置の変形例として、太陽光発電パネルに方位指示装置を着脱自在に固定する固定手段の一例を示す説明図。

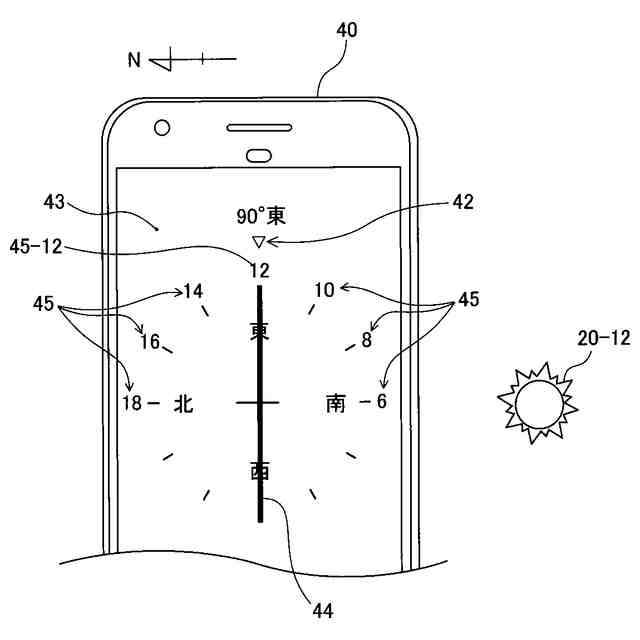

実施形態のプログラムを実行するスマートフォンのディスプレイに表示される画面の一例を示す説明図。
【発明を実施するための形態】
【０００７】
〔実施形態１〕
以下、本発明に係る方位指示装置の実施形態（実施形態１）について説明する。
本実施形態１では、可搬型の太陽光発電装置の太陽光発電パネルが目標時刻において目標物である太陽の方位に正対するように太陽光発電装置の向きを調整する際に使用される方位指示装置を例に挙げて説明する。ただし、本発明は、方位が経時変化する目標物の方位に対して調整対象部が正対するように調整する場合において広く適用可能である。
【０００８】

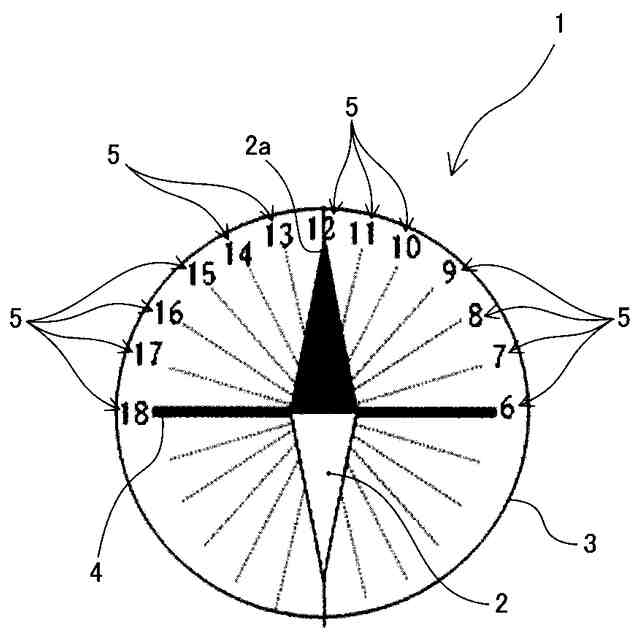

図１は、本実施形態１に係る方位指示装置の構成を示す説明図である。
本実施形態１の方位指示装置１は、主に、方位指示部としての磁針２と、支持部としての文字盤３と、調整対象部としての設置基準線４と、時刻標示部としての時刻標示用印字５と、から構成されている。
【０００９】
磁針２は、文字盤３上に相対移動可能（回転可能）に支持された磁石からなる長尺部材であり、地磁気の作用により長手方向一端部（Ｓ極側の端部）である指示端部２ａが所定方位である南を指示する方位指示部として機能する。
【００１０】
文字盤３は、磁針２の回転軸に対して直交する盤面を備え、その盤面上に設置基準線４及び時刻標示用印字５が印字されている。したがって、設置基準線４及び時刻標示用印字５はお互いの位置関係を固定した状態で文字盤３に設けられている。
（【００１１】以降は省略されています）
