特許ウォッチ

公開番号2025177063
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083563
出願日2024-05-22
発明の名称施工管理システム、施工管理方法、プログラム、及び工具
出願人パナソニック株式会社
代理人個人,個人,個人
主分類G06Q 50/08 20120101AFI20251128BHJP(計算;計数)
要約【課題】作業者の負担を軽減することができる施工管理システム等を提供する。

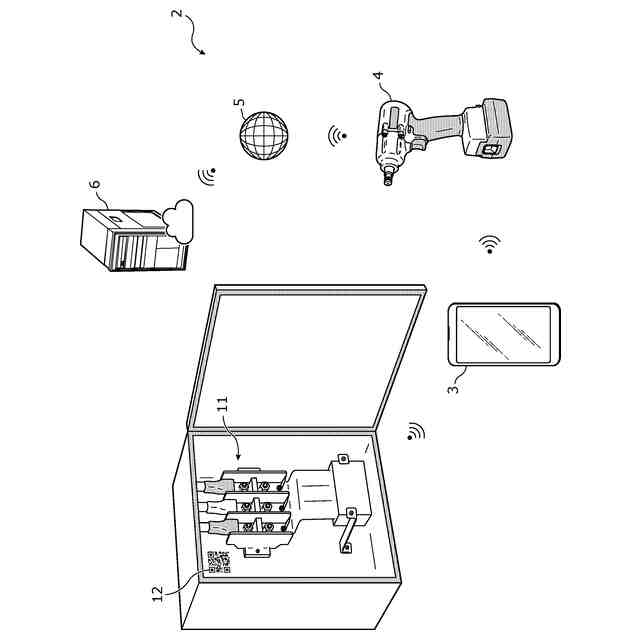

【解決手段】施工管理システム2は、締結部品による所定の締付を必要とする設備11を備えた建物1を対象とする施工管理システム2であって、設備2に締結部品を締め付ける工具4と、締結部品に与えられる所定の締付に必要なトルク量を示す締付設定トルク情報と設備11の識別情報とを少なくとも含む、設備11に対する作業情報に基づいて工具4を使用した際のトルク情報と作業情報とを送信情報として外部に送信する送信部47とを備える。
【選択図】図1
特許請求の範囲【請求項１】
締結部品による所定の締付を必要とする設備を備えた建物を対象とする施工管理システムであって、

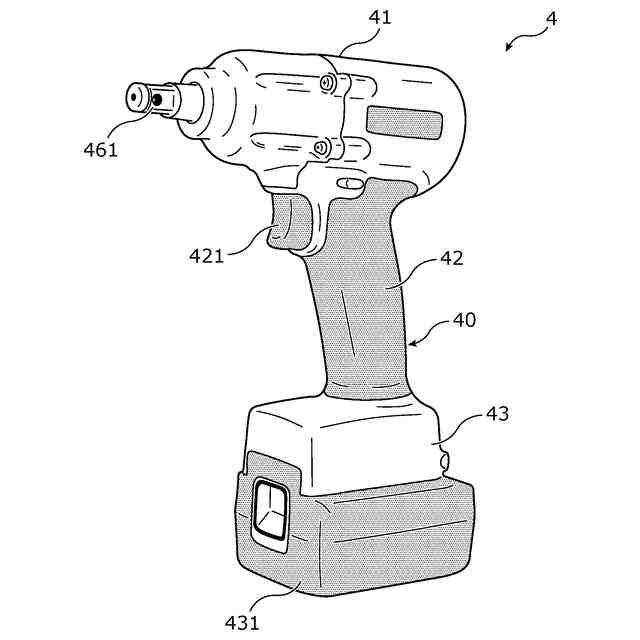

前記設備に前記締結部品を締め付ける工具と、
前記締結部品に与えられる前記所定の締付に必要なトルク量を示す締付設定トルク情報と前記設備の識別情報とを少なくとも含む、前記設備に対する作業情報に基づいて前記工具を使用した際のトルク情報と前記作業情報とを送信情報として外部に送信する送信部とを備える、
施工管理システム。
続きを表示（約 840 文字）【請求項２】
前記作業情報は、二次元コードに埋め込まれ、
前記送信部は、読み取られた前記二次元コードに埋め込まれた前記作業情報に基づいて前記送信情報を外部に送信する、
請求項１に記載の施工管理システム。
【請求項３】
前記二次元コードは、ＱＲコード（登録商標）である、
請求項２に記載の施工管理システム。
【請求項４】
前記二次元コードを読み取る読み取り部を備える、
請求項２又は３に記載の施工管理システム。
【請求項５】
前記工具は、読み取られた前記二次元コードに埋め込まれた前記作業情報を受信する受信部を備える、
請求項２又は３に記載の施工管理システム。
【請求項６】
前記送信部は、前記工具に設けられている、
請求項１～３のいずれか１項に記載の施工管理システム。
【請求項７】
前記設備は、分電盤内に設けられた電気接続部位である電線締結部であり、
前記識別情報は、前記分電盤に割り当てられた識別番号を含む情報である、
請求項１～３のいずれか１項に記載の施工管理システム。
【請求項８】
前記送信情報は、前記トルク情報と前記識別情報とが紐づけられた情報である、
請求項１～３のいずれか１項に記載の施工管理システム。
【請求項９】
前記工具によって前記締結部品の締付が行われた時刻を示す作業時刻を取得する時刻取得部を備え、

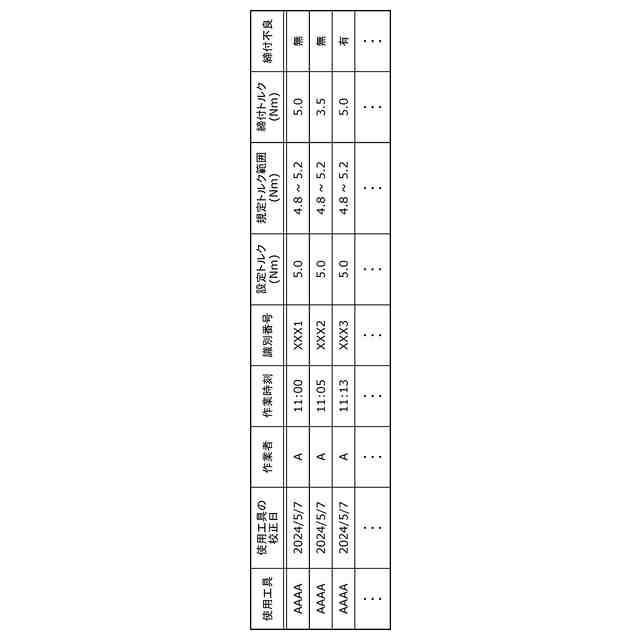

前記送信情報は、前記トルク情報と前記識別情報と前記作業時刻とが紐づけられた情報である、
請求項１～３のいずれか１項に記載の施工管理システム。
【請求項１０】
前記送信部から送信された前記送信情報を管理する管理装置を備える、
請求項１～３のいずれか１項に記載の施工管理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、施工管理システム等に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１には、締結部品の締付状態の判定の基準となる基準情報と実際に工具が締結部品を締め付けたときに得られる実測特徴量とに基づいて、締結部品の締付状態に関する判定精度の向上を図ることができる工具システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８７９２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の工具システムは、締付状態に関する判定を行っているが、当該工具システムを利用する作業者が判定の結果を書類に転記する必要があり、作業者の負担となる可能性も考えられる。
【０００５】
本発明は、作業者の負担を軽減することができる施工管理システム等を提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る施工管理システムは、締結部品による所定の締付を必要とする設備を備えた建物を対象とする施工管理システムであって、前記設備に前記締結部品を締め付ける工具と、前記締結部品に与えられる前記所定の締付に必要なトルク量を示す締付設定トルク情報と前記設備の識別情報とを少なくとも含む、前記設備に対する作業情報に基づいて前記工具を使用した際のトルク情報と前記作業情報とを送信情報として外部に送信する送信部とを備える。
【０００７】
本発明の一態様に係る施工管理方法は、締結部品による所定の締付を必要とする設備を備えた建物を対象とする施工管理システムが行う施工管理方法であって、前記施工管理システムは、前記設備に前記締結部品を締め付ける工具を備え、前記施工管理方法は、前記締結部品に与えられる前記所定の締付に必要なトルク量を示す締付設定トルク情報と前記設備の識別情報とを少なくとも含む、前記設備に対する作業情報に基づいて前記工具を使用した際のトルク情報と前記作業情報とを送信情報として外部に送信する送信ステップを含む。
【０００８】
本発明の一態様に係るプログラムは、上記に記載の施工管理方法をコンピュータに実行させる。
【０００９】
本発明の一態様に係る工具は、上記に記載の施工管理システムに用いる。
【発明の効果】
【００１０】
本発明の施工管理システム等は、作業者の負担を軽減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
