公開番号2025176207
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025158636,2020172954
出願日2025-09-25,2020-10-14
発明の名称レンズ保護部材、及び撮像装置
出願人株式会社ニコン
代理人弁護士法人クレオ国際法律特許事務所
主分類G03B 11/04 20210101AFI20251126BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】レンズ保護部材の被写体像への映り込みを適切に防止して、撮像品質に優れる被写体像を取得可能できる撮像装置を提供する。
【解決手段】撮像装置100は、被写体側に突出する複数の広角レンズ14A,14Bと、広角レンズ14A,14Bにより結像される被写体像を撮像する撮像素子12A,12Bと、これらを保持する撮像装置本体10と、広角レンズ14A,14Bを保護するレンズ保護部材20と、を備える。レンズ保護部材20は、広角レンズ14A,14Bの少なくとも一部を保護する保護位置と、すべての撮像素子12A,12Bの撮像領域におけるイメージサークルの外側又は撮像領域の外側の退避位置との間を移動するカバー部21A,21Bを有する。
【選択図】図1
特許請求の範囲【請求項１】
複数のレンズと、
前記複数のレンズにより結像される被写体像をそれぞれ撮像する複数の撮像素子と、
前記複数のレンズの少なくとも一つを保護するレンズ保護部材と、
を備え、
前記レンズ保護部材は、前記レンズの少なくとも一部を保護する保護位置と、すべての前記撮像素子の撮像領域内におけるイメージサークルの外側又は前記撮像領域の外側の退避位置との間を移動する
ことを特徴とする撮像装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、レンズ保護部材、及び撮像装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
画角が１８０°のパノラマ画像や３６０°の全天球パノラマ画像等、広い範囲の被写体像を撮影することができる撮像装置は、レンズ前面が被写体側に突出する曲面を有する超広角レンズを備えている。このため、超広角レンズの曲面がボディよりも外方に飛び出す構造となり、非撮影時や保管の際に前面が露出したままでは傷や汚れが付くおそれがある。そこで、超広角レンズのレンズ前面を保護すべく、現状では、撮像装置本体とは別部品として、レンズ形状に合わせて形成されたキャップ形の保護カバーが用いられている。
【０００３】
このような撮像装置本体とは別部品の保護カバーでは、撮影が終わる度に装着するのは手間であった。このような不具合を解消すべく、広角レンズの曲面よりも被写体側に突出する少なくとも２つの突出部を設けた技術が公知である（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－２４２３６４号公報
【０００５】
しかしながら、上述の特許文献１に開示された技術では、突出部が広角レンズの画角内に配置されているため、突出部が被写体像に映り込むことがあり、改良の余地があった。
【発明の概要】
【０００６】
第１の態様によれば、撮像装置は、複数のレンズと、前記複数のレンズにより結像される被写体像をそれぞれ撮像する複数の撮像素子と、前記複数のレンズの少なくとも一つを保護するレンズ保護部材と、を備え、前記レンズ保護部材は、前記レンズの少なくとも一部を保護する保護位置と、すべての前記撮像素子の撮像領域内におけるイメージサークルの外側又は前記撮像領域の外側の退避位置との間を移動する。
第２の態様によれば、撮像装置は、レンズと、前記レンズにより結像される被写体像を撮影する撮像素子と、前記レンズ及び前記撮像素子を保持する撮像装置本体と、前記レンズを保護するレンズ保護部材と、を備え、前記レンズ保護部材は、前記レンズの少なくとも一部を保護する保護位置と、前記撮像装置本体の領域、又は前記撮像装置本体の外側の領域のうち、前記撮像素子に映り込む部分に配置される退避位置との間を移動する。
第３の態様によれば、撮像装置は、複数のレンズと、前記複数のレンズにより結像される被写体像を撮像する複数の撮像素子と、前記複数の少なくとも一つレンズを保護するレンズ保護部材と、を備え、前記レンズ保護部材は、前記レンズの少なくとも一部を保護する保護位置と、前記複数の撮像素子の撮像領域が重複する領域に対応する退避位置との間を移動する。
第４の態様によれば、レンズ保護部材は、複数のレンズと、前記複数のレンズにより結像される被写体像をそれぞれ撮像する複数の撮像素子と、を備える撮像装置の前記複数のレンズの少なくとも一つを保護するレンズ保護部材であって、前記レンズの少なくとも一部を保護する保護位置と、すべての前記撮像素子の撮像領域内におけるイメージサークルの外側又は前記撮像領域の外側の退避位置との間を移動する。
第５の態様によれば、レンズ保護部材は、レンズと、前記レンズにより結像される被写体像を撮影する撮像素子と、前記レンズ及び前記撮像素子を保持する撮像装置本体と、を備える撮像装置の前記レンズを保護するレンズ保護部材であって、前記レンズの少なくとも一部を保護する保護位置と、前記撮像装置本体の領域、又は前記撮像装置本体の外側の領域のうち、前記撮像素子に映り込む部分に配置される退避位置との間を移動する。
第６の態様によれば、レンズ保護部材は、複数のレンズと、前記複数のレンズにより結像される被写体像を撮像する複数の撮像素子と、を備える撮像装置の前記複数のレンズの少なくとも一つを保護するレンズ保護部材であって、前記レンズの少なくとも一部を保護する保護位置と、前記複数の撮像素子の撮像領域が重複する領域に対応する退避位置との間を移動する。
【図面の簡単な説明】
【０００７】
第１実施形態を示す撮像装置の概略構成図である。
第１実施形態を示す撮像装置の使用例を示す図である。

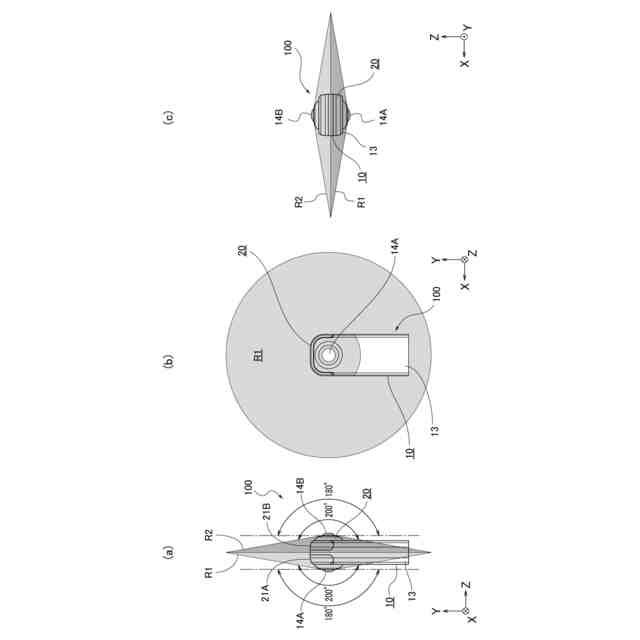

第１実施形態を示す撮像装置と画角との関係を説明するための図である。

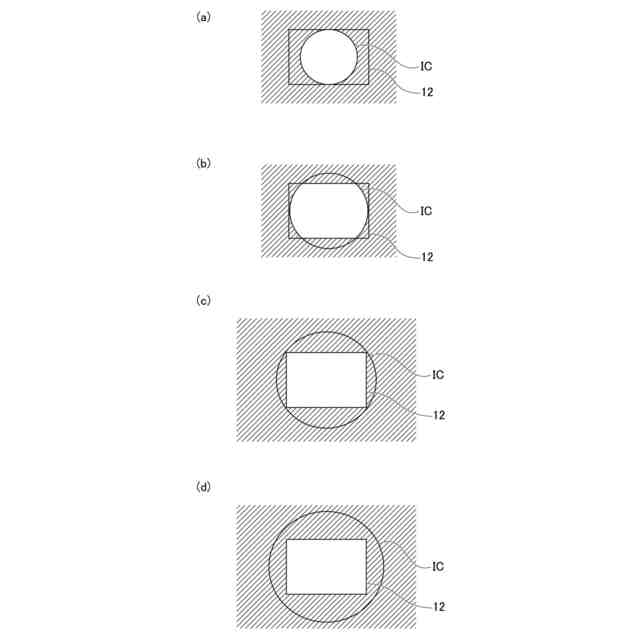

第１実施形態を示す撮像装置のイメージサークルと撮像素子の撮像領域と退避領域との関係を説明するための図である。

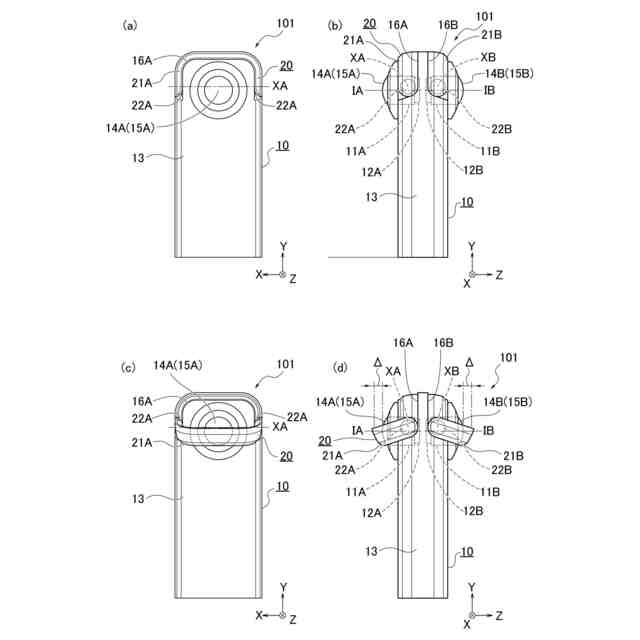

第２実施形態を示す撮像装置の概略構成図である。

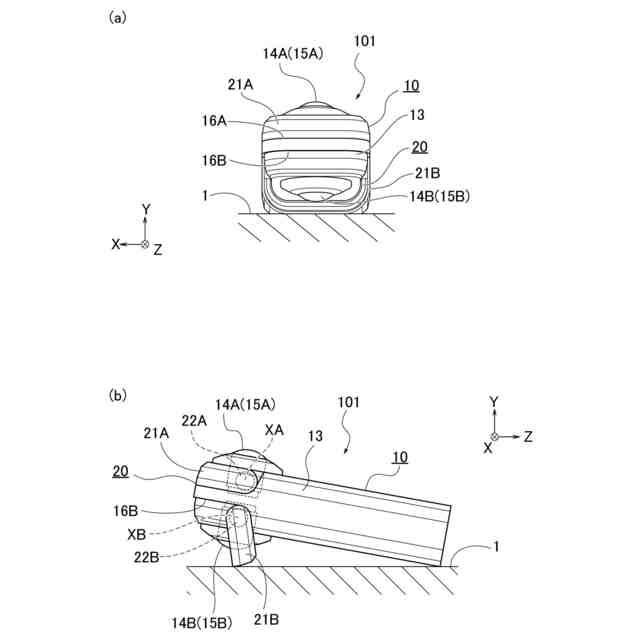

第２実施形態を示す撮像装置の使用例を示す図である。
第３実施形態を示す撮像装置の概略構成図である。
第３実施形態を示す撮像装置の使用例を示す図である。

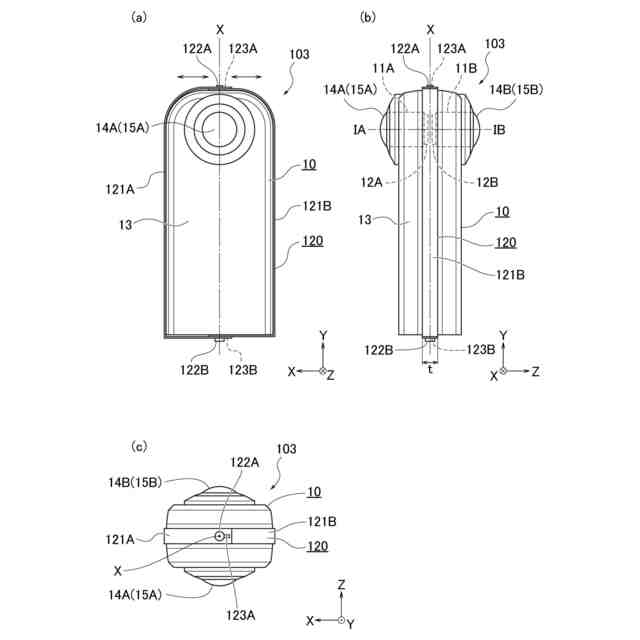

第４実施形態を示す撮像装置の概略構成図である。
第４実施形態を示す撮像装置の概略構成図である。
第５実施形態を示す撮像装置の概略構成図である。
第５実施形態を示す撮像装置のレンズ保護部材のカバー部の概略構成図である。
第６実施形態を示す撮像装置の概略構成図である。
第７実施形態を示す撮像装置の概略構成図である。
第８実施形態を示す撮像装置の概略構成図である。
第９実施形態を示す撮像装置の概略構成図である。
第１０実施形態を示す撮像装置の概略構成図である。
第１１実施形態を示す撮像装置の概略構成図である。
第１２実施形態を示す撮像装置の概略構成図である。
第１３実施形態を示す撮像装置の概略構成図である。
第１４実施形態を示す撮像装置の概略構成、及び撮像装置と画角との関係を説明するための図である。
【発明を実施するための形態】
【０００８】
（第１の実施形態）

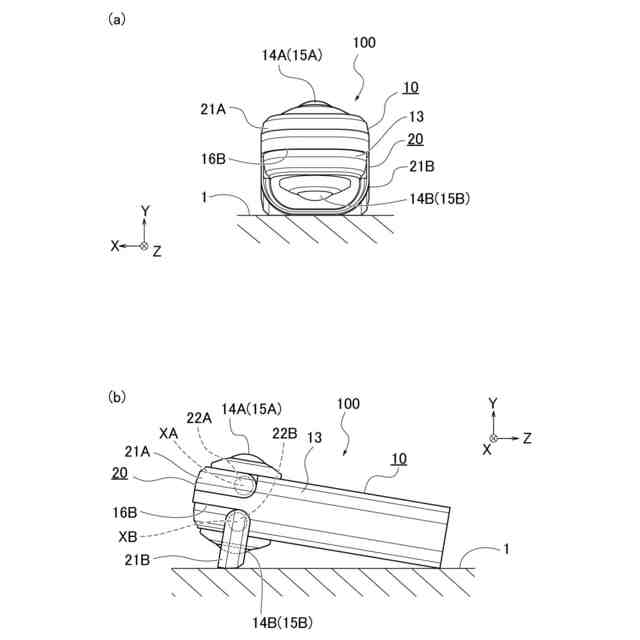

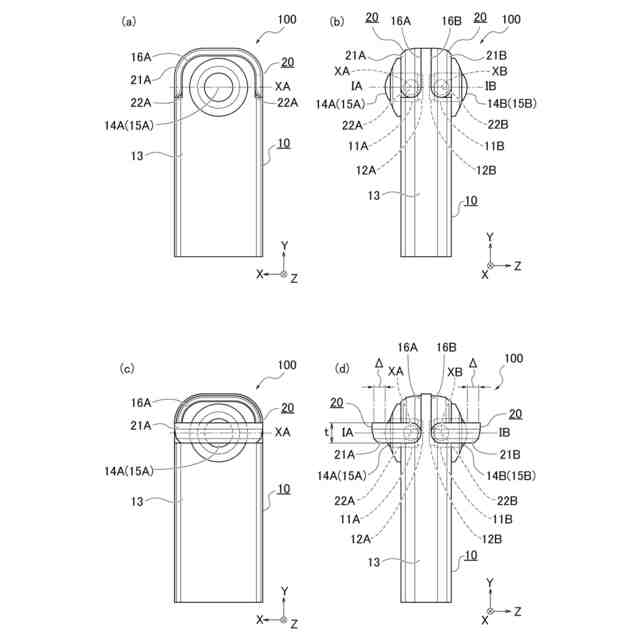

図１、図２を参照して、第１実施形態であるレンズ保護部材２０が適用される撮像装置１００について説明する。図１は、第１実施形態を示す撮像装置１００の概略図である。図１において、（ａ）、（ｂ）は、それぞれ撮影時の正面図、側面図であり、（ｃ）、（ｄ）は、それぞれ非撮影時の正面図、側面図である。図２は、第１実施形態である撮像装置１００の使用例を示す図である。図１において、（ａ）は撮像装置１００を机等に置いたときの正面図であり、（ｂ）は側面図である。
【０００９】
図１に示すように、第１実施形態の撮像装置１００は、撮像装置本体１０と、レンズ保護部材２０と、を備える。第１実施形態の撮像装置１００では、全天球型の静止画像や動画像（以下、「全天球パノラマ画像」という）を撮影する。
【００１０】
撮像装置本体１０は、２つの鏡筒１１Ａ，１１Ｂと、２つの撮像素子１２Ａ，１２Ｂと、これらを収容する縦長の直方体形の筐体１３と、を備える。また、撮像装置本体１０は、電源ボタン、撮影ボタン、操作ボタン、ＬＣＤ、マイク、スピーカ、メモリカード挿入口、ＵＳＢ端子、撮像装置１００全体の動作を制御する回路基板、等（何れも図示を省略）を備える。また、本実施形態では、直方体形の撮像装置本体１０を縦長に置いた状態を正位置とし、直方体の長辺に沿う方向（鉛直方向）を長さ方向とし、長さ方向に直交し短辺に沿う方向（水平方向）を幅方向としている。
（【００１１】以降は省略されています）
