公開番号2025178444
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2025165411,2024097078
出願日2025-10-01,2016-05-09
発明の名称撮像素子及び撮像装置
出願人株式会社ニコン
代理人個人,個人,個人
主分類H04N 25/44 20230101AFI20251128BHJP(電気通信技術)
要約【課題】撮像領域のうちの所望の複数の部分領域を高速に読み出す。
【解決手段】固体撮像素子は、複数の光電変換部PDと、前記光電変換部PDで光電変換された電荷による信号が出力される信号線27と、前記光電変換部PDと前記信号線27の間に設けられ、選択された前記光電変換部PDの前記信号を出力する第1選択部SELと、前記第1選択部SELと前記信号線27の間に設けられ、前記第1選択部SELから出力された前記光電変換部PDの前記信号を前記信号線27に出力する第2選択部ASELと、を有する。

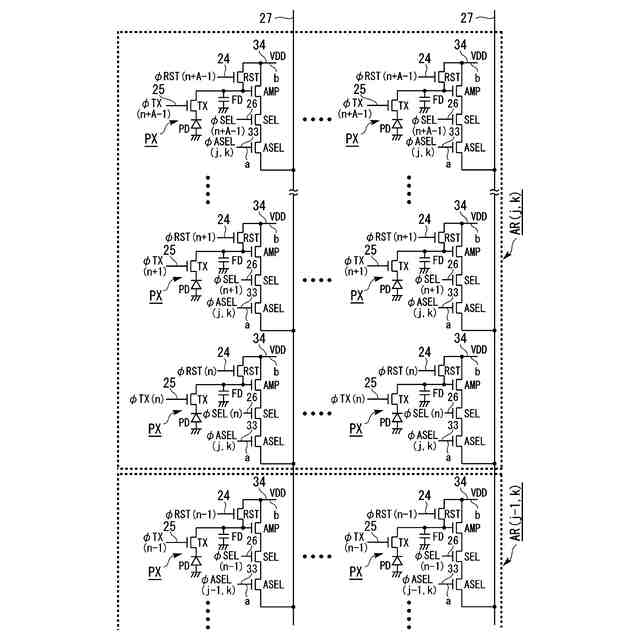

【選択図】図4
特許請求の範囲【請求項１】
光を電荷に変換する光電変換部と、前記光電変換部で変換された電荷をフローティングディフュージョンに転送する転送部と、前記フローティングディフュージョンと電気的に接続されるゲートを含み、信号を出力する第１トランジスタと、前記第１トランジスタと電気的に接続され、前記信号を出力する第２トランジスタとを有する複数の画素と、
前記転送部を制御するための制御信号が出力される制御線であって、前記複数の画素のうち第１画素の前記転送部と、前記複数の画素のうち、第１方向において前記第１画素とともに配置される第２画素の前記転送部と、前記複数の画素のうち、前記第１方向において前記第１画素とともに並んで配置される第３画素の前記転送部とに電気的に接続される第１転送制御線と、
前記転送部を制御するための制御信号が出力される制御線であって、前記複数の画素のうち、前記第１方向に交差する第２方向において前記第１画素とともに配置される第４画素の前記転送部と、前記複数の画素のうち、前記第１方向において前記第４画素とともに配置される第５画素の前記転送部と、前記複数の画素のうち、前記第１方向において前記第４画素とともに並んで配置される第６画素の前記転送部とに電気的に接続される第２転送制御線と、
前記第２トランジスタを制御するための制御信号が出力される制御線であって、前記第１画素の前記第２トランジスタと、前記第２画素の前記第２トランジスタと、前記第４画素の前記第２トランジスタとに電気的に接続される第１制御線と、
前記第２トランジスタを制御するための制御信号が出力される制御線であって、前記第３画素の前記第２トランジスタと、前記第６画素の前記第２トランジスタとに電気的に接続される第２制御線と、を備える撮像素子。

発明の詳細な説明【技術分野】
【０００１】

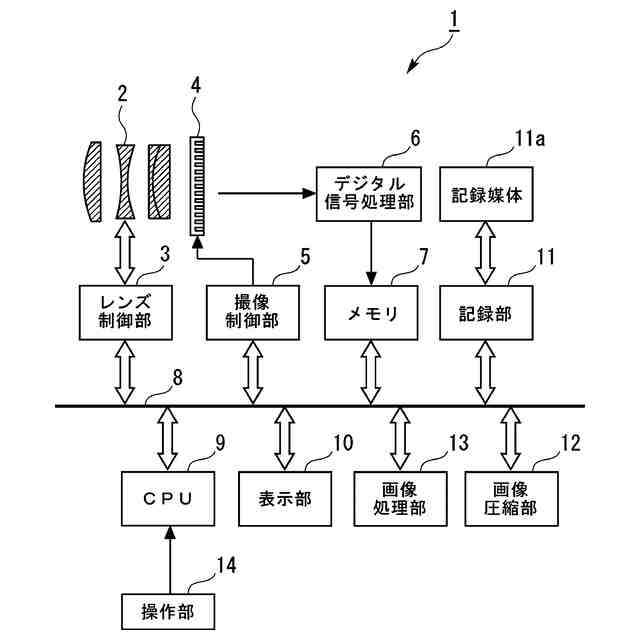

本発明は、固体撮像素子及びこれを用いた撮像装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
撮像装置において任意の領域を選択する領域選択技術が知られている。領域選択技術では、撮像領域のうちの複数の領域を読み出すことはできなかった。
【先行技術文献】
【特許文献】
【０００３】
特開平９－４６６００号公報
【発明の概要】
【課題を解決するための手段】
【０００４】
第１の態様による固体撮像素子は、複数の光電変換部と、前記光電変換部で光電変換された電荷による信号が出力される信号線と、前記光電変換部と前記信号線の間に設けられ、選択された前記光電変換部の前記信号を出力する第１選択部と、前記第１選択部と前記信号線の間に設けられ、前記第１選択部から出力された前記光電変換部の前記信号を前記信号線に出力する第２選択部と、を有するものである。
【０００５】

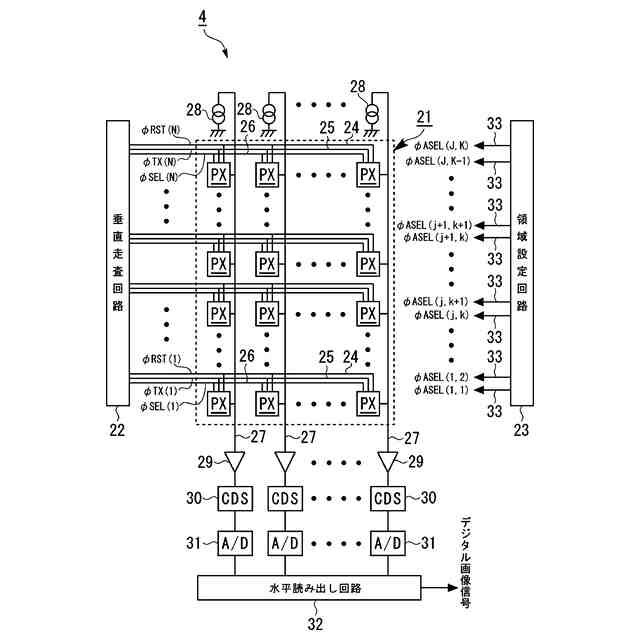

第２の態様による固体撮像素子は、前記第１の態様において、前記複数の光電変換部が配置されている撮像領域のうちの部分領域の前記第１選択部又は前記第２選択部を選択する領域設定部を備えるものである。
【０００６】

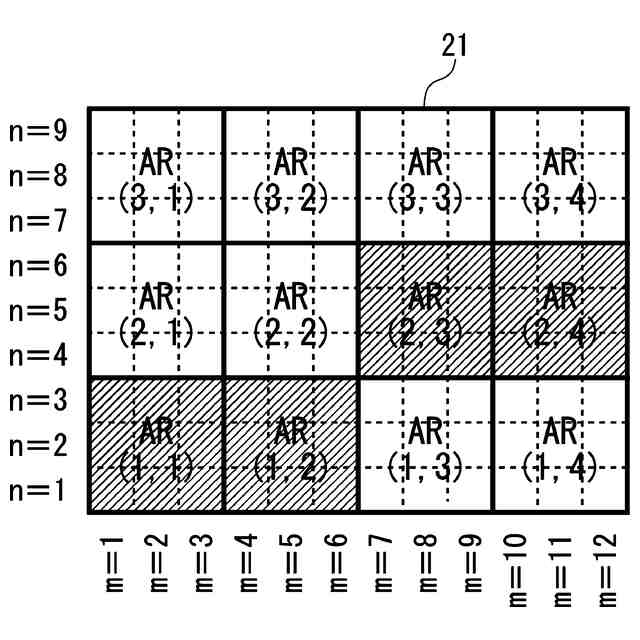

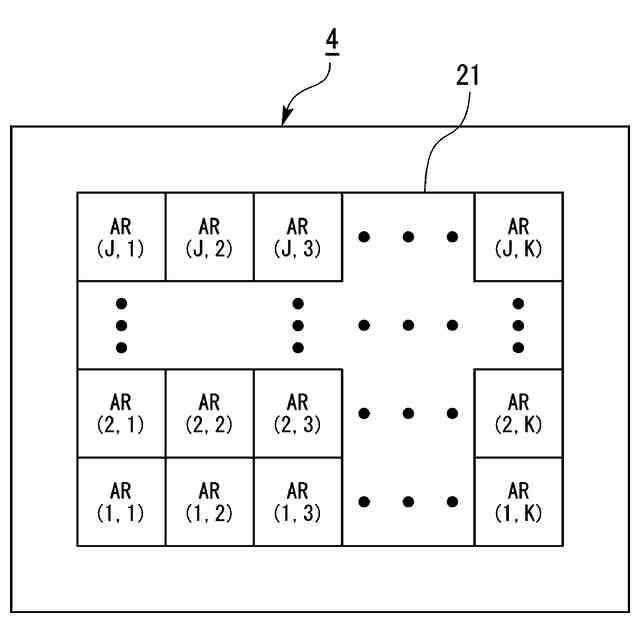

第３の態様による固体撮像素子は、前記第２の態様において、前記撮像領域は予め定められた複数の領域に分けられ、前記領域設定部は、前記予め定められた複数の領域の各々毎に、当該領域の前記第１選択部又は前記第２選択部を一括して選択又は非選択するための選択制御信号を供給し、前記部分領域は、前記予め定められた複数の領域の１つ以上からなるものである。
【０００７】
第４の態様による固体撮像素子は、前記第２の態様において、前記領域設定部は、前記第１選択部又は前記第２選択部を選択又は非選択するための選択制御信号を保持する保持部と、書き込み制御信号に応じて前記選択制御信号を前記保持部に書き込む書込み部と、前記書込み部に前記書き込み制御信号を供給する書き込み制御部とを有するものである。
【０００８】

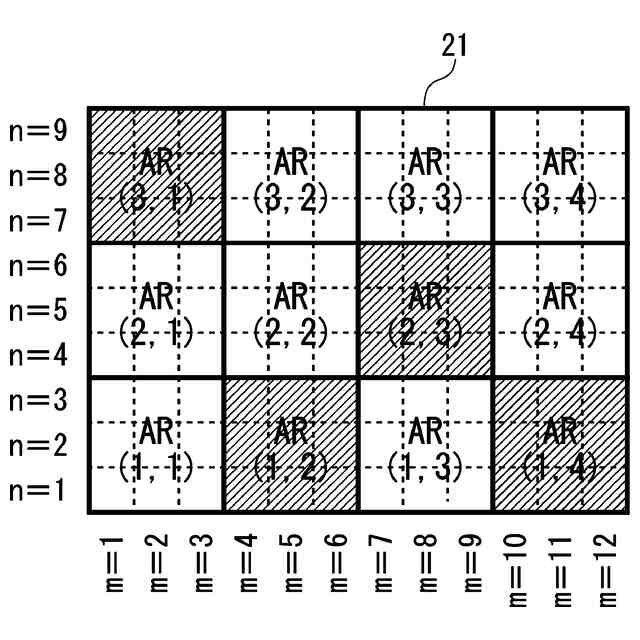

第５の態様による固体撮像素子は、前記第２乃至第４のいずれかの態様において、前記部分領域が複数あり、前記複数の部分領域の各行の前記第２選択部又は前記第１選択部を選択しつつ、前記第２選択部又は前記第１選択部が選択された行に対して読み出し制御を行う制御部を備えるものである。
【０００９】
第６の態様による固体撮像素子は、複数の光電変換部と、前記光電変換部で光電変換された電荷による信号が出力される信号線と、前記光電変換部と前記信号線の間に設けられ、選択された前記光電変換部の前記信号を出力する選択部と、前記光電変換部と前記信号線の間に前記選択部と直列に設けられ、前記光電変換部の前記信号を出力する増幅部と、前記増幅部の電源電圧として、前記増幅部の動作に有効である有効電圧レベル又は前記動作に有効ではない非有効電圧レベルを選択的に供給する給電制御手段と、を有するものである。
【００１０】
第７の態様による固体撮像素子は、複数の光電変換部と、前記光電変換部で光電変換された電荷による信号が出力される信号線と、前記複数の光電変換部のうちの２つ以上の光電変換部に共通して設けられ、選択された前記２つ以上の光電変換部の前記信号を出力する第１選択部と、前記第１選択部と前記信号線の間に設けられ、前記第１選択部から出力された前記光電変換部の前記信号を前記信号線に出力する第２選択部と、を有するものである。
（【００１１】以降は省略されています）
