特許ウォッチ

公開番号2025176052
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2025140440,2024110876
出願日2025-08-26,2021-12-10
発明の名称LEDブラケット、発光ユニット及び発光アセンブリ(LED BRACKET,LIGHT-EMITTING UNIT,AND LIGHT-EMITTING ASSEMBLY)
出願人シェンツェンジュフェイオプトエレクトロニクスカンパニーリミテッド,SHENZHEN JUFEI OPTOELECTRONICS CO., LTD
代理人TRY国際弁理士法人
主分類H10H 20/851 20250101AFI20251126BHJP()
要約【課題】LEDブラケットの強度が低く、外力を受けて折れやすい問題を解決するために、LEDブラケット、発光ユニット及び発光アセンブリを提供する。
【解決手段】LEDブラケット、発光ユニット及び発光アセンブリであって、LEDブラケットの基板は基板本体と、基板本体からLEDブラケットのボウル状カップの側壁内まで延びる支持部14と、を含み、支持部はボウル状カップの側壁内でLEDブラケットの一方の導電領域から他方の導電領域へ延びると共に、少なくともこの2つの導電領域を絶縁隔離する絶縁領域13の側壁に対応する側壁領域まで延びる、LEDブラケット、発光ユニット及び発光アセンブリに関する。
【選択図】図4
特許請求の範囲【請求項１】
ＬＥＤチップとＬＥＤブラケットとを含む発光ユニットであって、前記ＬＥＤブラケットはボウル状カップを有し、前記ＬＥＤチップは前記ボウル状カップの底部に設けられる赤色光ＬＥＤチップと藍色光ＬＥＤチップとを含み、
前記発光ユニットは前記ボウル状カップ内に設けられるパッケージ層を更に含み、前記パッケージ層は緑色媒体を含み、前記緑色媒体は前記ボウル状カップに充填されると共に前記赤色光ＬＥＤチップと前記藍色光ＬＥＤチップを覆い、
前記赤色光ＬＥＤチップと前記藍色光ＬＥＤチップは垂直構造又は水平構造であり、
前記赤色光ＬＥＤチップと前記藍色光ＬＥＤチップは前記緑色媒体を励起させ、白色光を射出し、
前記白色光の正規化スペクトログラムは、第１赤色光波長帯と緑色光波長帯を含み、前記第１赤色光波長帯の半値全幅は１５ｎｍ～３０ｎｍであり、前記第１赤色光波長帯のピークは第１ピークであり、前記第１ピークに対応する相対的光パワーは０．９～１であり、前記第１ピークに対応する波長は６４５ｎｍ～６６５ｎｍである、上記条件を満足し、
前記パッケージ層は前記ボウル状カップに充填される封止材を更に含み、前記緑色媒体と前記封止材との混合比率範囲は１：１２～１：２である、発光ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記正規化スペクトログラムは、前記緑色光波長帯の半値全幅は３５ｎｍ～６０ｎｍであり、前記緑色光波長帯のピークは第２ピークであり、前記第２ピークに対応する相対的光パワーは０．２～０．４であり、前記第２ピークに対応する波長は５３０ｎｍ～５５０ｎｍである、請求項
１
に記載の発光ユニット。
【請求項３】
前記正規化スペクトログラムは、藍色光波長帯を更に含み、前記藍色光波長帯の半値全幅は１５ｎｍ～３０ｎｍであり、前記藍色光波長帯のピークは第３ピークであり、前記第３ピークに対応する相対的光パワーは０．３～０．５であり、前記第３ピークに対応する波長は４４５ｎｍ～４５５ｎｍである、請求項
１
に記載の発光ユニット。
【請求項４】
前記正規化スペクトログラムは、黄色光波長帯を更に含み、前記黄色光波長帯に対応する波長範囲は５８５ｎｍ～６３０ｎｍであり、黄色光波長帯の相対的光パワーは０．１５未満である、請求項
１
に記載の発光ユニット。
【請求項５】
前記正規化スペクトログラムは、青色光波長帯を更に含み、青色光波長帯に対応する波長範囲は４６５ｎｍ～５１５ｎｍであり、前記青色光波長帯の相対的光パワーは０．１未満である、請求項
１
に記載の発光ユニット。
【請求項６】
前記正規化スペクトログラムは、紫色光波長帯を更に含み、前記紫色光波長帯に対応する波長範囲は３５０ｎｍ～４２０ｎｍであり、前記紫色光波長帯の相対的光パワーは０．１未満である、請求項
１
に記載の発光ユニット。
【請求項７】
前記正規化スペクトログラムは、前記第１赤色光波長帯と隣接する第２赤色光波長帯を更に含み、前記第２赤色光波長帯に対応する波長範囲は６８０ｎｍ～７８０ｎｍであり、前記第２赤色光波長帯の相対的光パワーは０．１未満である、請求項
１
に記載の発光ユニット。
【請求項８】
前記緑色媒体の材質はβ－Ｓｉａｌｏｎを含み、前記藍色光ＬＥＤチップの材質は窒化ガリウムを含み、前記赤色光ＬＥＤチップの材質はアルミニウムインジウムガリウムリンを含む、請求項
１
に記載の発光ユニット。
【請求項９】
前記白色光はＣＩＥ１９３１色度図において、Ｘ軸における分布範囲は０．３１～０．３９であり、Ｙ軸における分布範囲は０．３～０．４であり、且つ前記白色光の色温度範囲は４０００Ｋ～７０００Ｋである、請求項１に記載の発光ユニット。

発明の詳細な説明【技術分野】
【０００１】
本願は、ＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ、ＬＥＤチップ）分野に関し、特にＬＥＤブラケット、発光ユニット及び発光アセンブリに関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
チップＬＥＤは、照明、装飾、バックライト、ディスプレイなどの分野で幅広く応用されている。チップＬＥＤは、ＬＥＤブラケットと、ＬＥＤブラケットに設けられるＬＥＤチップと、を含む。従来のチップＬＥＤのＬＥＤブラケットは、通常、基板と、基板に設けられるパッケージと、含み、パッケージにＬＥＤチップを収容するためのボウル状カップが形成される。しかし、従来のＬＥＤブラケットのボウル状カップの側壁は強度が低いため、例えば板材のひずみなどによる外力影響を受けて折れやすい。
【０００３】
そのため、ＬＥＤブラケットの強度を如何に向上させることは、現在、早急に解決すべき技術問題である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術の欠陥を鑑み、本願は、関連技術においてＬＥＤブラケットの強度が低く、外力を受けて折れやすい問題を解決するために、ＬＥＤブラケット、発光ユニット及び発光アセンブリを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本願は、パッケージと、その一部が上記パッケージに覆われる基板と、を含むＬＥＤブラケットであって、上記パッケージにボウル状カップが形成され、上記基板の一部は上記ボウル状カップの底部として上記ボウル状カップ内にあり、上記基板は上記ボウル状カップ内にある２つの導電領域を含むと共に、上記２つの導電領域の間に両者を絶縁隔離する絶縁領域が設けられ、
上記基板が基板本体と、上記基板本体から上記ボウル状カップの側壁内まで延びる支持部と、を含み、上記支持部は上記側壁内で一方の上記導電領域から他方の上記導電領域へ延びると共に、少なくとも上記絶縁領域の上記側壁に対応する側壁領域まで延びる、ＬＥＤブラケット。
【０００６】
同一の発明概念に基づき、本願は、ＬＥＤチップと、上述したようなＬＥＤブラケットと、を含む発光ユニットであって、上記ＬＥＤチップは上記ボウル状カップの底部に設けられ、上記ＬＥＤチップの正・負極は上記２つの導電領域にそれぞれ電気的に接続され、
上記ボウル状カップ内に設けられるパッケージ層を更に含む、発光ユニットを提供する。
【０００７】
同一の発明概念に基づき、本願は、回路板と、上述したような発光ユニットと、を含む発光アセンブリであって、上記発光ユニットは上記回路板に設けられると共に、上記回路板に電気的に接続される、発光アセンブリを更に提供する。
【発明の効果】
【０００８】
本願は、ＬＥＤブラケット、発光ユニット及び発光アセンブリであって、そのうち、ＬＥＤブラケットの基板は基板本体と、基板本体からＬＥＤブラケットのボウル状カップの側壁内まで延びる支持部と、を含むＬＥＤブラケット、発光ユニット及び発光アセンブリを提供し、当該支持部によりボウル状カップの側壁の強度を向上させることで、ＬＥＤブラケットの全体強度を向上させることができる。また、支持部はボウル状カップの側壁内でＬＥＤブラケットの一方の導電領域から他方の導電領域へ延びると共に、少なくともこの２つの導電領域を絶縁隔離する絶縁領域の側壁に対応する側壁領域まで延び、即ち、支持部は２つの導電領域のボウル状カップの側壁に投影する２つの領域の間の領域まで延びており、この領域はＬＥＤブラケットの強度の最も弱い領域であり、支持部がこの領域まで延びることで、ＬＥＤブラケットの強度を更に向上させ、特にＬＥＤブラケットの強度の最も弱い部分が効果的に補強され、ＬＥＤブラケットが外力を受けて折れる状況の発生は最大限で避けることができる。本願により提供される発光ユニット及び発光アセンブリはより優れた強度のＬＥＤブラケットを採用したため、発光ユニット及び発光アセンブリの全体強度と信頼性を向上させることができる。
【図面の簡単な説明】
【０００９】

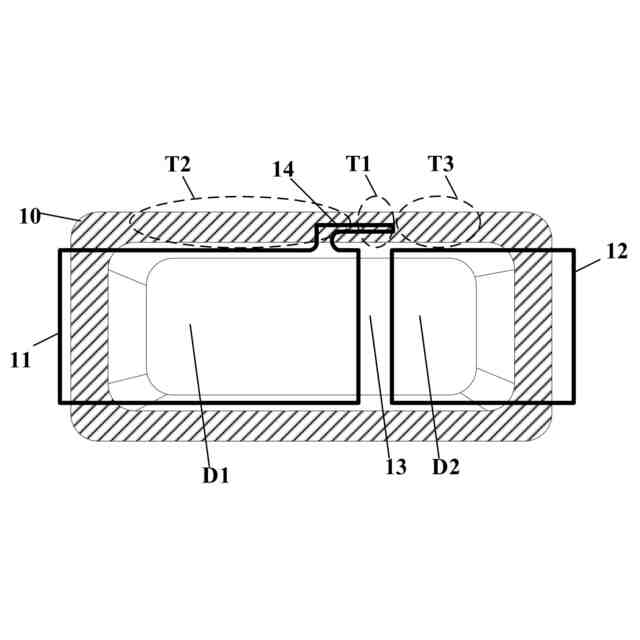

本願の実施例１により提供されるＬＥＤブラケットの上面図１である。

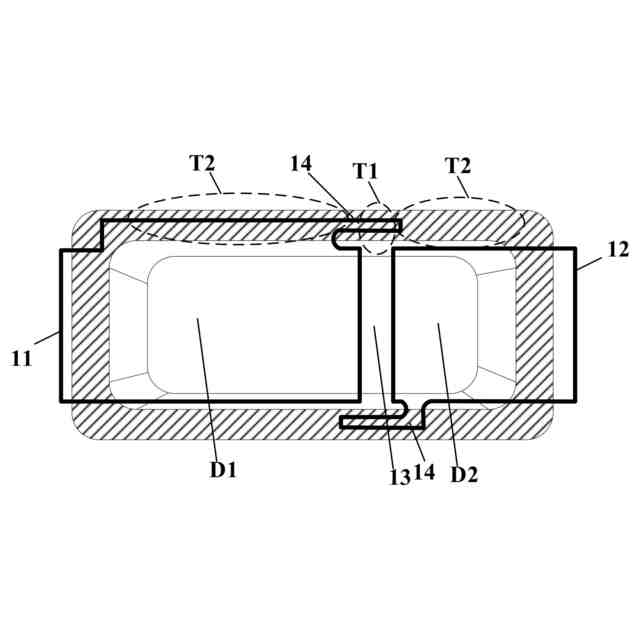

本願の実施例１により提供されるＬＥＤブラケットの上面図２である。
本願の実施例１により提供されるＬＥＤブラケットの上面図３である。

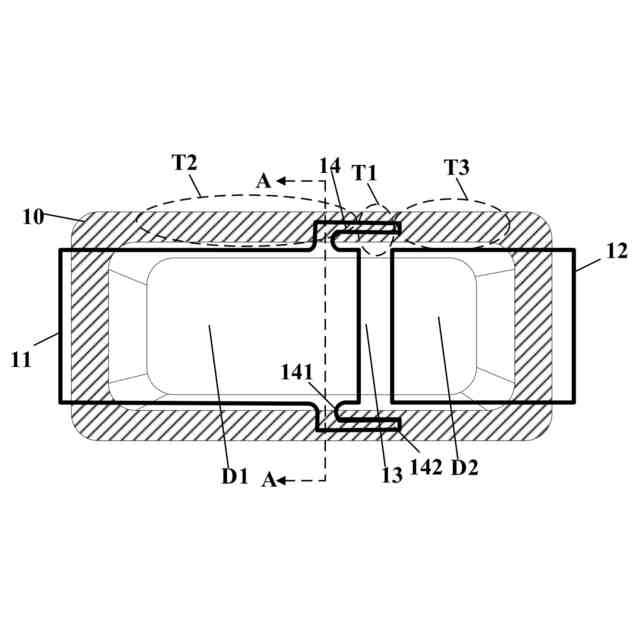

本願の実施例１により提供されるＬＥＤブラケットの上面図４である。
図４におけるＬＥＤブラケットのＡ－Ａ断面図である。
本願の実施例１により提供されるＬＥＤブラケットの上面図５である。

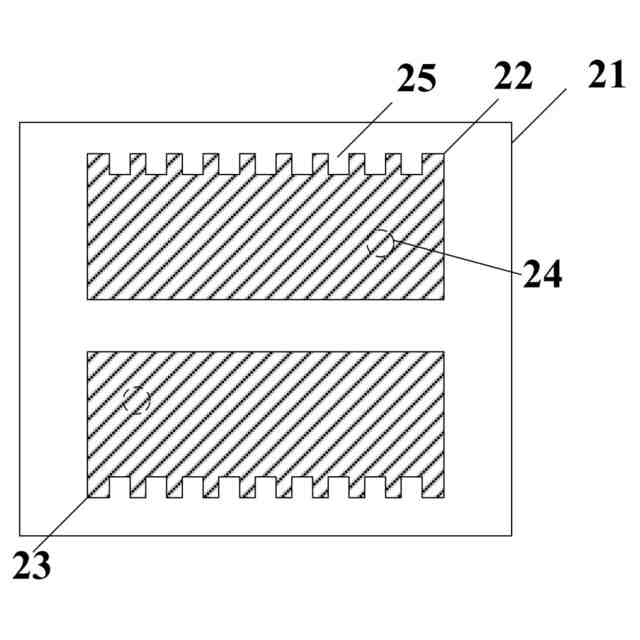

本願の実施例２により提供されるＬＥＤブラケットの構成図１である。

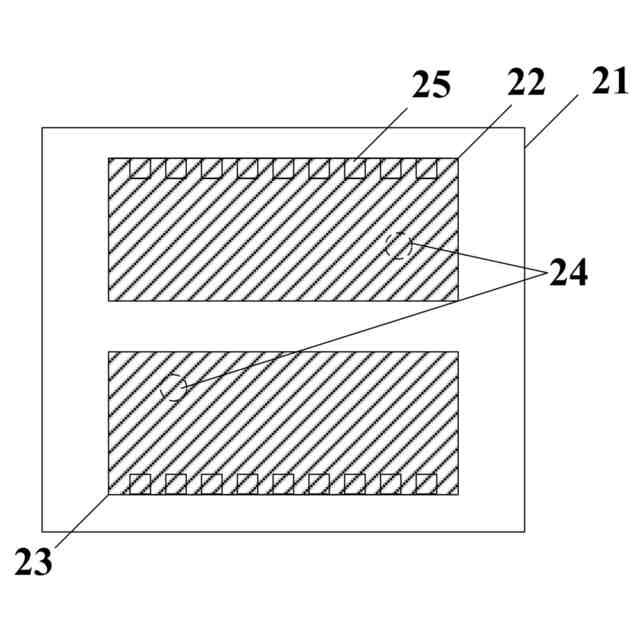

本願の実施例２により提供されるＬＥＤブラケットの構成図２である。

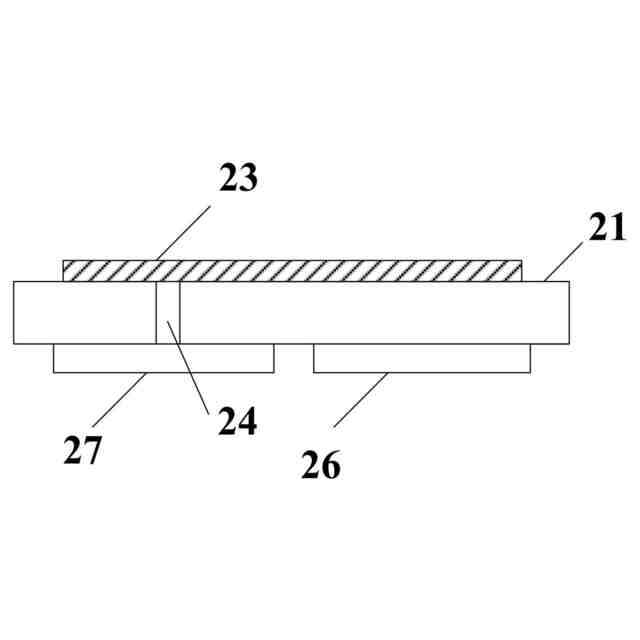

本願の実施例２により提供されるＬＥＤブラケットの構成図３である。
本願の実施例２により提供される第１凹溝の構成図１である。
本願の実施例２により提供される第１凹溝の構成図２である。
本願の実施例２により提供される第１凹溝の構成図３である。
本願の実施例２により提供されるＬＥＤブラケットの構成図４である。
本願の実施例２により提供されるＬＥＤブラケットの構成図５である。
本願の実施例２により提供される発光アセンブリの構成図である。
本願の実施例３により提供されるＬＥＤブラケットの構成図１である。
本願の実施例３により提供されるＬＥＤブラケットの構成図２である。
本願の実施例３により提供されるＬＥＤブラケットの構成図３である。
本願の実施例３により提供されるＬＥＤブラケットの構成図４である。
本願の実施例３により提供されるＬＥＤブラケットの構成図５である。
本願の実施例３により提供される発光ユニットの構成図である。
本願の実施例４により提供されるＬＥＤブラケットの基板の構成図１である。
本願の実施例４により提供されるＬＥＤブラケットの基板の構成図２である。
本願の実施例４により提供されるＬＥＤブラケットの基板の構成図３である。
本願の実施例４により提供される発光ユニットの構成図である。
本願の実施例５により提供されるＬＥＤブラケットの構成図１である。
本願の実施例５により提供されるＬＥＤブラケットの構成図２である。
本願の実施例５により提供されるＬＥＤブラケットの構成図３である。
本願の実施例５により提供されるＬＥＤブラケットの上面図１である。
本願の実施例５により提供されるＬＥＤブラケットの上面図２である。
本願の実施例５により提供されるＬＥＤブラケットの上面図３である。
本願の実施例５により提供されるＬＥＤブラケットの構成図４である。
本願の実施例５により提供される発光ユニットの構成図である。
本願の実施例６により提供される従来の正規化スペクトログラムの模式図１である。
本願の実施例６により提供される従来の正規化スペクトログラムの模式図２である。
本願の実施例６により提供される発光ユニットの構成図１である。
図３６における発光ユニットの上面図である。
本願の実施例６により提供される改善後の正規化スペクトログラムの模式図１である。
本願の実施例６により提供される発光ユニットの構成図２である。
図３９における発光ユニットの上面図である。
本願の実施例６により提供される改善後の正規化スペクトログラム２である。
本願の実施例７により提供される発光ユニットの構成図１である。
本願の実施例７により提供される発光ユニットの構成図２である。
本願の実施例７により提供される発光ユニットの構成図３である。
本願の実施例７により提供される発光ユニットの構成図４である。
本願の実施例７により提供される発光ユニットの構成図５である。
本願の実施例７により提供されるＬＥＤブラケットの上面におけるジグザグ状構造の構成図である。
本願の実施例７により提供される発光ユニットの構成図６である。
本願の実施例８により提供される回路板の構成図１である。
本願の実施例８により提供される回路板の上面図である。
本願の実施例８により提供される発光アセンブリの構成図である。
本願の実施例８により提供される電子機器の折れ曲れ状態の模式図である。
本願の実施例８により提供される電子機器の構成図である。
本願の実施例９により提供される回路板の構成図２である。
本願の実施例９により提供される発光アセンブリの構成図１である。
本願の実施例９により提供される発光アセンブリの構成図２である。
本願の実施例９により提供される発光アセンブリの構成図３である。
本願の実施例９により提供される発光アセンブリの構成図４である。
本願の実施例９により提供される発光アセンブリの構成図５である。
本願の実施例９により提供される放熱リブの構成図である。
【発明を実施するための形態】
【００１０】
以下、本願を容易に理解するために、関連図面を参照しながら本願についてより全面的に記述する。図面は本願の好適な実施形態を示している。しかし、本願は本明細書で記述される実施形態に限定されず、様々な形態で実現できる。逆に、これらの実施形態を提供する目的は、本願により開示された内容についてより全面的に理解するためである。
（【００１１】以降は省略されています）
