公開番号2025175924
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024159127
出願日2024-09-13
発明の名称MLCCシートのエッジ切断装置
出願人イノレックス・インコーポレイテッド
代理人個人,個人,個人
主分類H01G 4/30 20060101AFI20251126BHJP(基本的電気素子)
要約【課題】従来のMLCC製造工程時に使用されていないエッジ部を正確かつ迅速に除去され得るMLCCシートのエッジ切断装置を提供する。
【解決手段】本発明は、固定シートと固定シートの一面にMLCCが取り付けられた母材が着座されることができるように構成される着座部と、少なくとも1つのMLCCの上部を加圧することができるように構成される固定部と固定部によって加圧されてないエッジの少なくとも一部を加圧して曲げた後、切断面に沿って母材を切断することができるように構成されるパンチ部を含むMLCCシートのエッジ切断装置に関する。本発明に係るMLCCシートのエッジ切断装置は、切断面に対向するMLCC間の付着を防止しながら迅速かつ正確にエッジを除去することができるので生産性を向上させることができる。

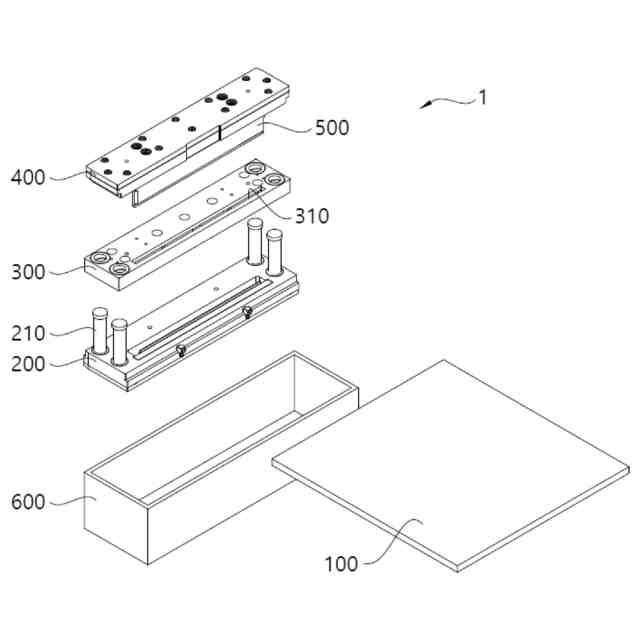

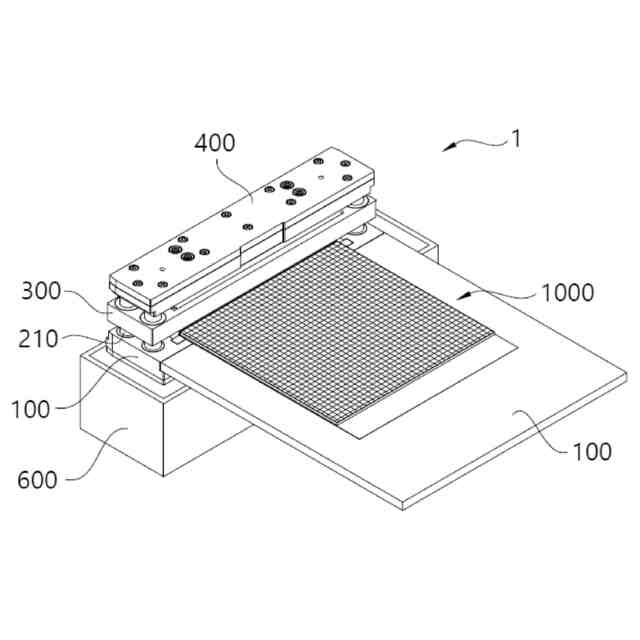

【選択図】図2
特許請求の範囲【請求項１】
固定シートと前記固定シートの一面にＭＬＣＣが取り付けられた母材が着座されることができるように構成される着座部と、

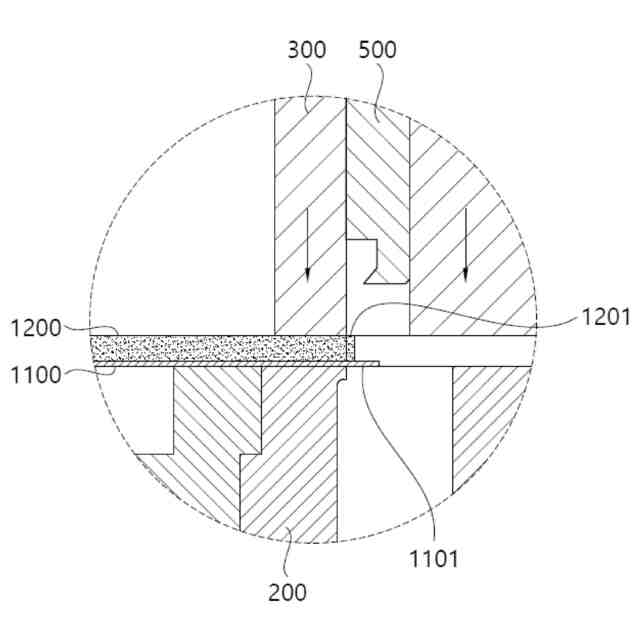

少なくとも１つのＭＬＣＣの上部を加圧することができるように構成される固定部と、

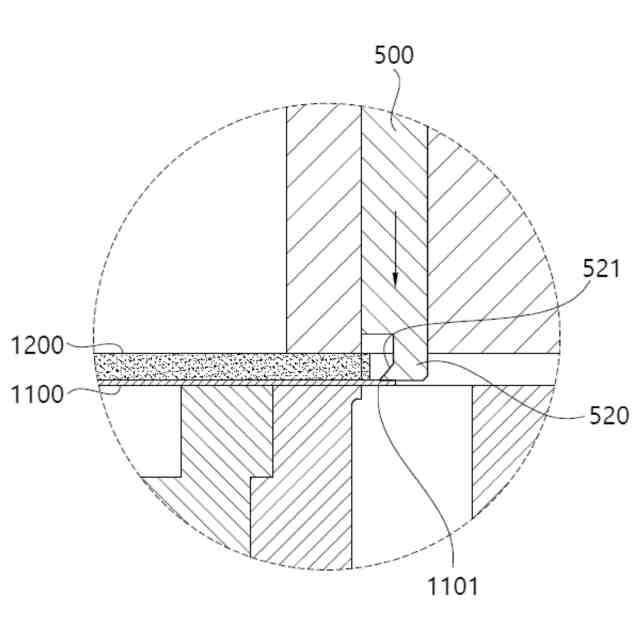

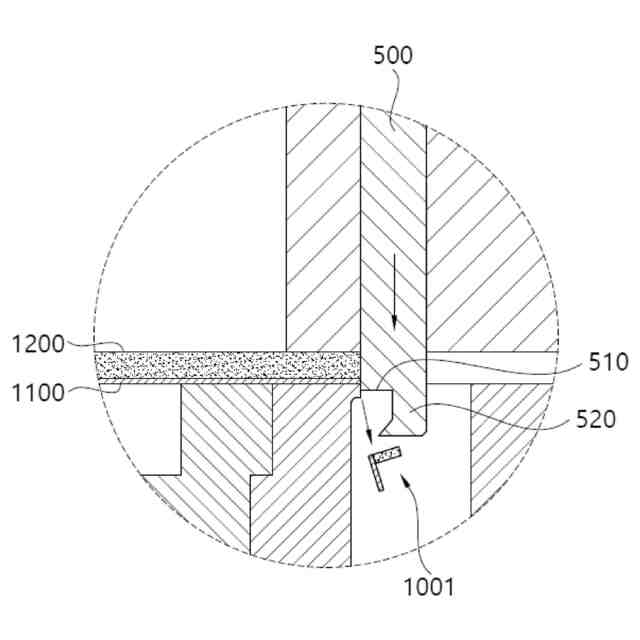

前記固定部によって加圧されていないエッジの少なくとも一部を加圧して曲げた後、切断面に沿って前記母材を切断することができるように構成されるパンチ部と、
を含むＭＬＣＣシートのエッジ切断装置。
続きを表示（約 780 文字）【請求項２】
前記固定部は、少なくとも１つのＭＬＣＣ列を加圧することができるように構成される、請求項１に記載のＭＬＣＣシートのエッジ切断装置。
【請求項３】

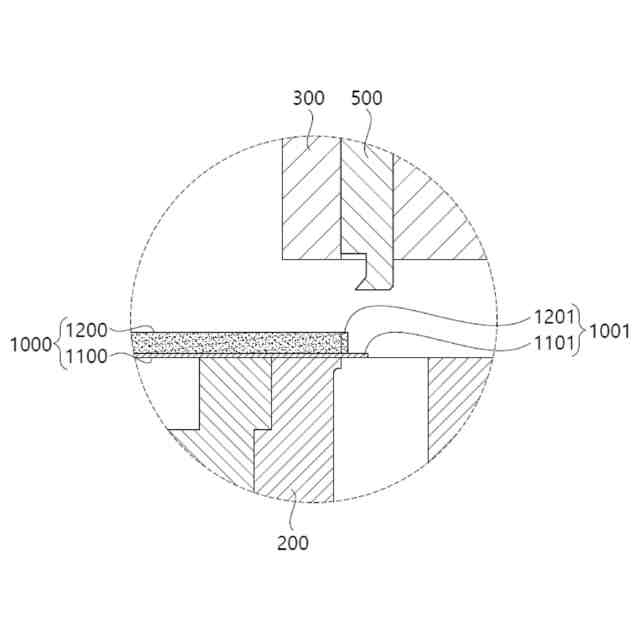

前記パンチ部は、
前記母材のエッジを加圧することができるように構成される余分加圧部と、
前記切断面に沿って前記母材を切断することができるように構成されるエッジ部と、
を含む、請求項２に記載のＭＬＣＣシートのエッジ切断装置。
【請求項４】
前記エッジ部と前記余分加圧部は一体的に備えられる、請求項３に記載のＭＬＣＣシートのエッジ切断装置。
【請求項５】
前記余分加圧部の下端は、前記エッジ部の下端より下側に延びて備えられる、請求項４に記載のＭＬＣＣシートのエッジ切断装置。
【請求項６】
前記余分加圧部は、前記固定シートの上面を加圧できるように構成される、請求項５に記載のＭＬＣＣシートのエッジ切断装置。
【請求項７】
前記余分加圧部の下端と前記エッジ部の下端との高さ差は、前記ＭＬＣＣの高さよりも大きく構成される、請求項６に記載のＭＬＣＣシートのエッジ切断装置。
【請求項８】
前記エッジ部の幅は、前記ＭＬＣＣの幅より大きく構成される、請求項７に記載のＭＬＣＣシートのエッジ切断装置。
【請求項９】
前記切断面に対向する前記余分加圧部の側面は、前記切断面と前記ＭＬＣＣの幅よりも大きく離隔されて備えられる、請求項８に記載のＭＬＣＣシートのエッジ切断装置。
【請求項１０】
前記余分加圧部の端部は、前記切断面の方向に所定長さに延びて形成される突出部をさらに含む、請求項７に記載のＭＬＣＣシートのエッジ切断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ＭＬＣＣシートのエッジ切断装置に関し、より詳細には、母材で製造されたＭＬＣＣを切断した後に未使用のエッジ部を正確に切断され得る切断装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
ＭＬＣＣ（Multi-Layer Ceramic Capacitor）とは、デジタル産業の米と呼ばれるほど、ほぼすべての電子機器に適用されている電子部品である。ＭＬＣＣは、製造工程上、多層セラミックと金属層を含みから製造される。製造された一つの塊を所望のサイズに切断した後、個々の分離プロセスが必要である。
【０００３】

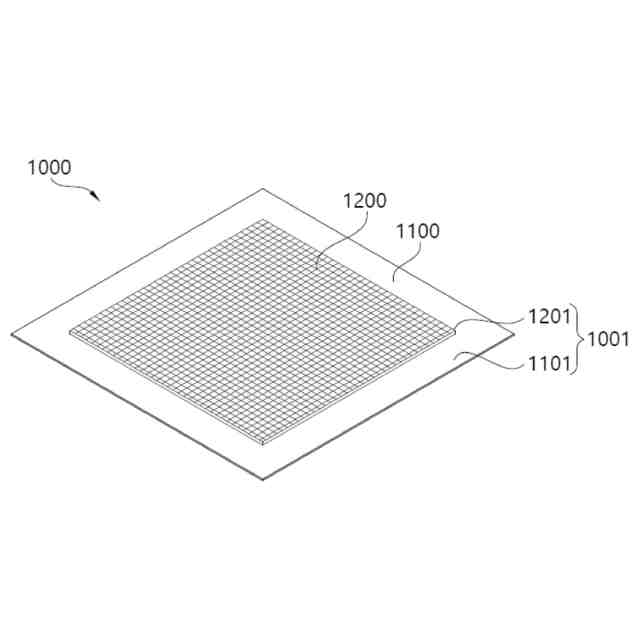

ＭＬＣＣは、切断された後にはＭＬＣＣが固定シートの上面に取り付けられた状態で維持され得る。このとき、切断面に応じて様々な配列で構成される。一例として切断されたＭＬＣＣは、Ｎ×Ｍに配列され得る。これに関して、ＭＬＣＣの切断後に分離する工程に適用される技術が特許文献１に開示されている。
【０００４】
しかしながら、従来には、ＭＬＣＣの切断後のエッジを切断する際に慣用的な技術を適用する場合、高温のＭＬＣＣ及び接着性のある特性により正確な余分の切断が難しく、時間がかかり生産性が低下する問題点があった。
【先行技術文献】
【特許文献】
【０００５】
大韓民国登録特許第２４００１６９号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、従来のＭＬＣＣ製造工程時に使用されていないエッジ部を正確かつ迅速に除去され得るＭＬＣＣシートのエッジ切断装置を提供することにその目的がある。
【課題を解決するための手段】
【０００７】
前記課題の解決手段として、固定シートと固定シートの一面にＭＬＣＣが付着された母材が着座できるように構成される着座部、少なくとも１つのＭＬＣＣの上部を加圧できるように構成される固定部及び固定部により、加圧されてないエッジ部の少なくとも一部を加圧して曲げた後に切断面に沿って母材を切断できるように構成されるパンチ部を含むＭＬＣＣシートのエッジ切断装置が提供され得る。
【０００８】
一方、固定部は、少なくとも１つのＭＬＣＣ列を加圧するように構成され得る。
【０００９】

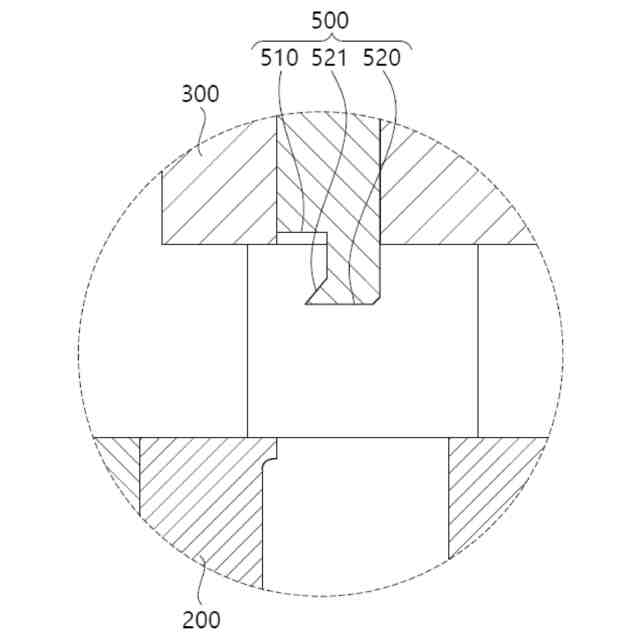

一方、パンチ部は、母材のエッジを加圧できるように構成される余分加圧部と、切断面に沿って母材を切断できるように構成されるエッジ部を含むことができる。
【００１０】
一方、エッジ部と余分加圧部は一体的に備えられ得る。
（【００１１】以降は省略されています）
