公開番号2025175454
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081583
出願日2024-05-20
発明の名称ズームレンズ及び撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人,個人
主分類G02B 15/20 20060101AFI20251126BHJP(光学)
要約【課題】小型軽量、広画角、高変倍比および全ズーム範囲に渡る高い光学性能の点で有利なズームレンズを提供する。
【解決手段】ズームレンズは、物体側から像側へ順に、変倍のためには移動しない正の屈折力の第1レンズ群と、変倍のために移動する2以上のレンズ群からなる中間レンズ群と、変倍のためには移動しない正の屈折力の後レンズ群とを有し、隣り合うレンズ群の互いの間隔はいずれも変倍のために変化し、前記中間レンズ群に含まれる2以上のレンズ群のうち、最も負の屈折力が強いレンズ群をNレンズ群とし、前記Nレンズ群は、負の屈折力のUDレンズを含む5枚以上のレンズを有し、該5枚以上のレンズのうち3枚のレンズは接合レンズを構成し、前記UDレンズのd線基準のアッベ数を適切に設定する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、変倍のためには移動しない正の屈折力の第１レンズ群と、変倍のために移動する２以上のレンズ群からなる中間レンズ群と、変倍のためには移動しない正の屈折力の後レンズ群とを有し、
隣り合うレンズ群の互いの間隔はいずれも変倍のために変化し、
前記中間レンズ群に含まれる２以上のレンズ群のうち、最も負の屈折力が強いレンズ群をＮレンズ群とし、前記Ｎレンズ群は、負の屈折力のＵＤレンズを含む５枚以上のレンズを有し、該５枚以上のレンズのうち３枚のレンズは接合レンズを構成し、前記ＵＤレンズのｄ線基準のアッベ数をνｕｄとしたとき、

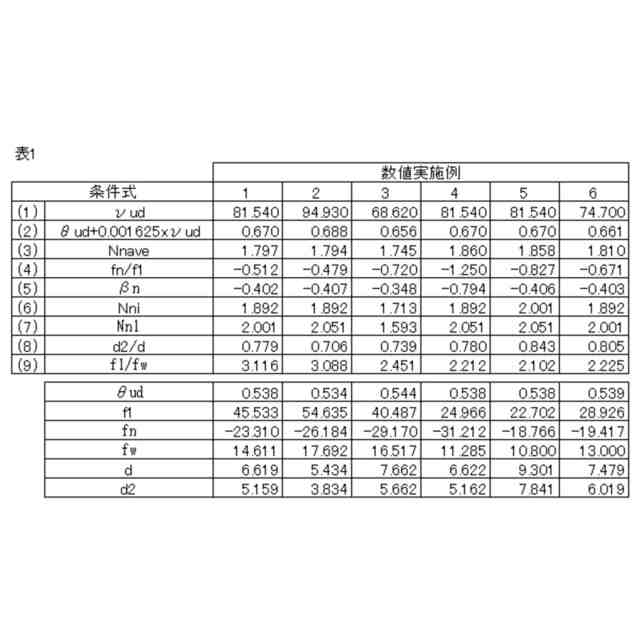

６２．００＜νｕｄ
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 1,000 文字）【請求項２】
前記ＵＤレンズのｇ線とＦ線間の部分分散比をθｕｄとしたとき、
０．６４０＜θｕｄ＋０．００１６２５×νｕｄ＜０．７００
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記Ｎレンズ群に含まれる負の屈折力のレンズの平均屈折率をＮｎａｖｅとしたとき、
１．６０＜Ｎｎａｖｅ
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項４】
前記Ｎレンズ群の焦点距離をｆｎ、前記第１レンズ群の焦点距離をｆ１としたとき、
－２．００＜ｆｎ／ｆ１＜－０．２０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項５】
前記Ｎレンズ群の横倍率をβｎとしたとき、
－０．９０＜βｎ＜－０．２０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項６】
前記接合レンズは、物体側から像側へ順に、負の屈折力のレンズ、正の屈折力のレンズ、負の屈折力のレンズから構成されることを特徴とする請求項１に記載のズームレンズ。
【請求項７】
前記ＵＤレンズは、前記Ｎレンズ群に含まれる最も物体側に配置される正の屈折力のレンズよりも物体側に配置されていることを特徴とする請求項１に記載のズームレンズ。
【請求項８】
前記接合レンズに含まれる、最も像側に配置された負の屈折力のレンズのｄ線における屈折率をＮｎｉとしたとき、
１．６３＜Ｎｎｉ
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項９】
前記Ｎレンズ群の最も物体側には負の屈折力のレンズが配置され、該負の屈折力のレンズのｄ線における屈折率をＮｎ１としたとき、
１．５２＜Ｎｎ１
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項１０】
前記接合レンズの最も物体側の面から最も像側の面までの光軸上の距離をｄ、前記接合レンズの中間に配置されたレンズの光軸上の厚さをｄ２としたとき、
０．０２＜ｄ２／ｄ
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズ及び撮像装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
近年、テレビカメラや映画用カメラ、写真用カメラ、ビデオカメラ等の撮像装置に用いられるズームレンズは、高い運用性のために小型軽量であり、広画角、高変倍比、また高い光学性能が要求されている。また、４Ｋ、８Ｋ等の高解像度に対応したカメラに対応するために、画面中心から画面周辺まで解像力が高く、色収差が少ないことが要求されている。
【０００３】
そのような特徴を有するズームレンズとして、物体側から像側へ順に、変倍のためには移動しない正の屈折力の第１レンズ群と、変倍のために移動する２つ以上のレンズ群からなる移動レンズ群と、変倍のためには移動しない正の屈折力の最終レンズ群とからなり、移動レンズ群のうち最も負の屈折力の強いレンズ群に３枚のレンズからなる接合レンズを有する、ポジティブリード型のズームレンズが知られている。
【０００４】
例えば、特許文献１では、物体側から像側へ順に、正の屈折力の第１レンズ群、変倍時に移動する第２から第４レンズ群、第５レンズ群から構成され、第２レンズ群に３枚のレンズからなる接合レンズを有する変倍比４．８程度のズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－０３２９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
前述した構成のポジティブリード型のズームレンズにおいて、小型軽量、広画角、高変倍比、高い光学性能を両立するためには、移動レンズ群のうち最も負の屈折力の強いレンズ群の構成を適切に設定することが重要となる。
【０００７】
しかしながら、特許文献１に開示されているズームレンズは、移動レンズ群のうち最も負の屈折力の強いレンズ群の枚数が少ないため、更なる広画角、高倍率を達成しようとした場合、高い光学性能を達成することが困難になる。
そこで、本発明は、小型軽量、広画角、高変倍比および全ズーム範囲に渡る高い光学性能の点で有利なズームレンズを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記の目標を達成するために、本発明のズームレンズは、物体側から像側へ順に、変倍のためには移動しない正の屈折力の第１レンズ群と、変倍のために移動する２以上のレンズ群からなる中間レンズ群と、変倍のためには移動しない正の屈折力の後レンズ群とを有し、隣り合うレンズ群の互いの間隔はいずれも変倍のために変化し、前記中間レンズ群に含まれる２以上のレンズ群のうち、最も負の屈折力が強いレンズ群をＮレンズ群とし、前記Ｎレンズ群は、負の屈折力のＵＤレンズを含む５枚以上のレンズを有し、該５枚以上のレンズのうち３枚のレンズは接合レンズを構成し、前記ＵＤレンズのｄ線基準のアッベ数をνｕｄとしたとき、
６２．００＜νｕｄ
なる条件式を満足することを特徴とする。
【発明の効果】
【０００９】
本発明によれば、小型軽量、広画角、高変倍比および全ズーム範囲に渡る高い光学性能の点で有利なズームレンズを提供することができる。
【図面の簡単な説明】
【００１０】

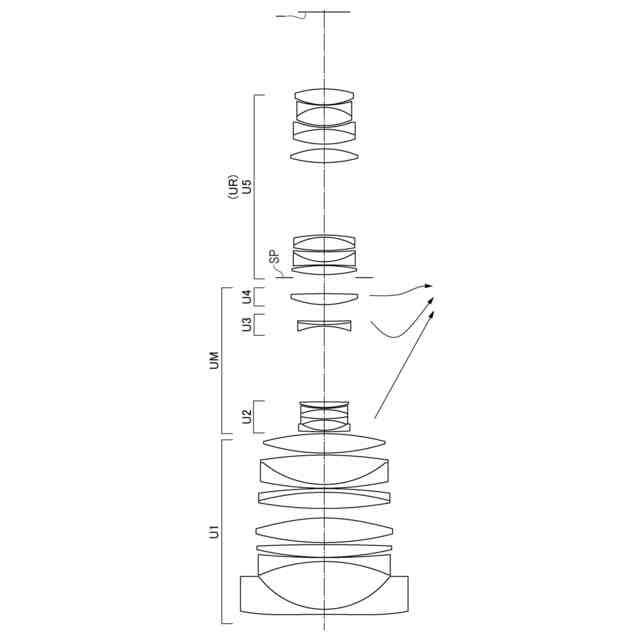

数値実施例１のズームレンズの広角端かつ無限遠合焦時の断面図である。

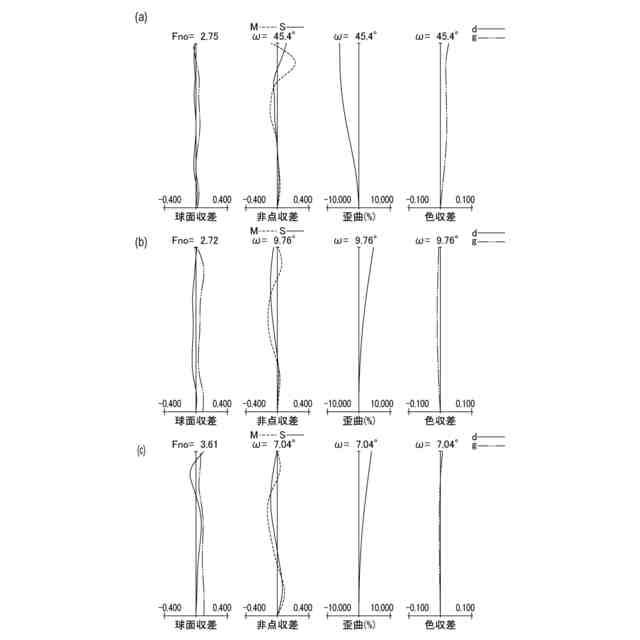

数値実施例１のズームレンズの（ａ）広角端、（ｂ）ｆ＝８６．０ｍｍ、（ｃ）望遠端で無限遠合焦時の収差図である。

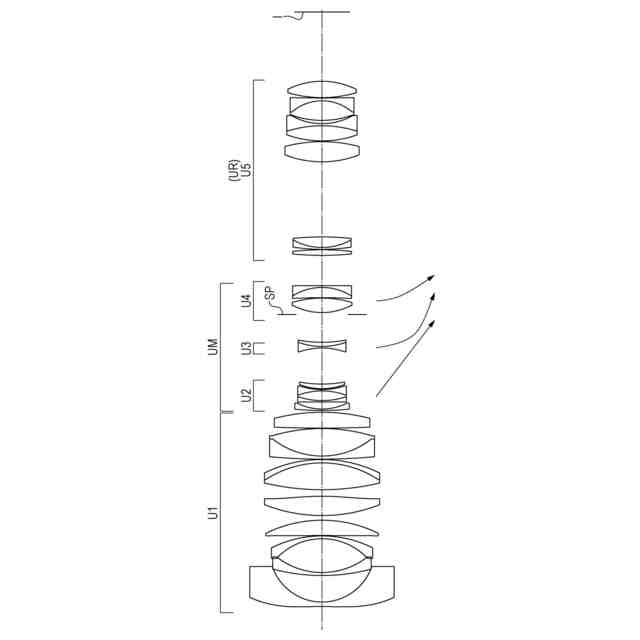

数値実施例２のズームレンズの広角端かつ無限遠合焦時の断面図である。
数値実施例２のズームレンズの（ａ）広角端、（ｂ）ｆ＝４６．４ｍｍ、（ｃ）望遠端で無限遠合焦時の収差図である。
数値実施例３のズームレンズの広角端かつ無限遠合焦時の断面図である。

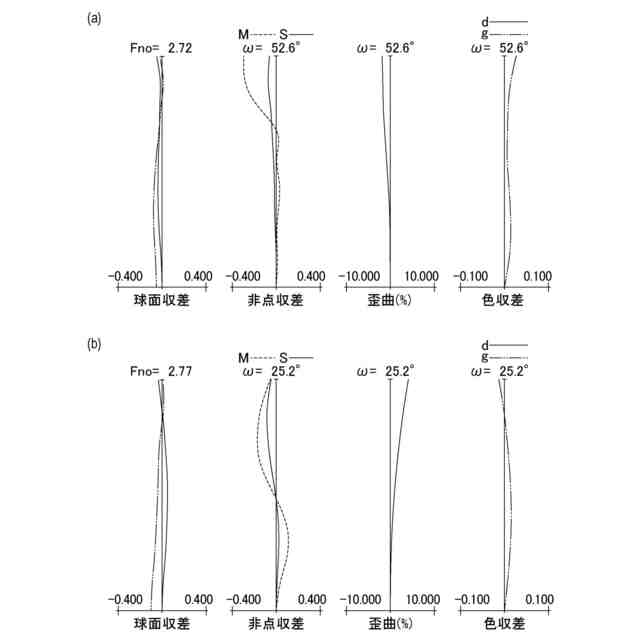

数値実施例３のズームレンズの（ａ）広角端、（ｂ）望遠端で無限遠合焦時の収差図である。
数値実施例４のズームレンズの広角端かつ無限遠合焦時のズームレンズの断面図である。
数値実施例４のズームレンズの（ａ）広角端、（ｂ）ｆ＝３９．９ｍｍ、（ｃ）望遠端で無限遠合焦時の収差図である。
数値実施例５のズームレンズの広角端かつ無限遠合焦時の断面図である。
数値実施例５のズームレンズの（ａ）広角端、（ｂ）ｆ＝３８．０ｍｍ、（ｃ）望遠端で無限遠合焦時の収差図である。
数値実施例６のズームレンズの広角端かつ無限遠合焦時の断面図である。
数値実施例６のズームレンズの（ａ）広角端、（ｂ）ｆ＝４７．８ｍｍ、（ｃ）望遠端で無限遠合焦時の収差図である。
数値実施例１のズームレンズの（ａ）広角端、（ｂ）望遠端で無限遠合焦時の光路を示す図である。図である。
本発明の撮像装置の要部概略図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
