公開番号2025175372
公報種別公開特許公報(A)
公開日2025-12-03
出願番号2024081431
出願日2024-05-20
発明の名称電磁調理器
出願人象印マホービン株式会社
代理人個人,個人
主分類H05B 6/12 20060101AFI20251126BHJP(他に分類されない電気技術)
要約【課題】電磁調理器の冷却効率を向上させる。

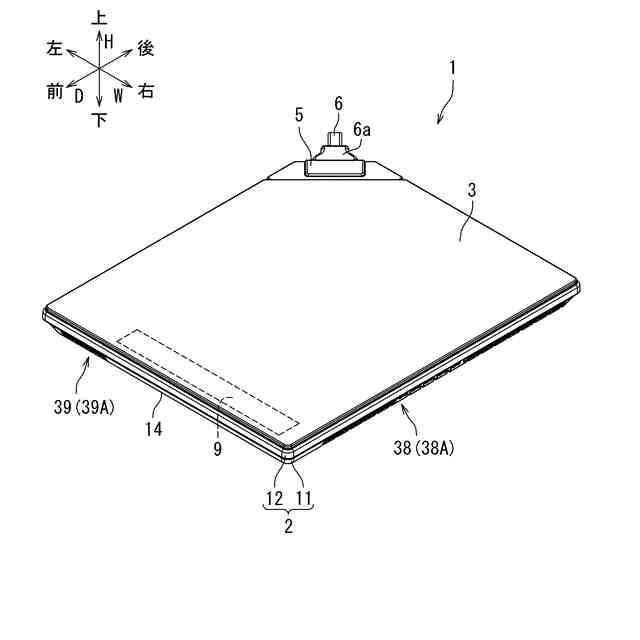

【解決手段】電磁調理器1は、第1空間31及び第2空間32を含む内部空間15を形成するケーシング2と、第1空間31に配置される加熱コイル4と、第2空間32に配置されるヒートシンク27と、少なくとも一部が第2空間32に配置される電子部品と、第1空間31と第2空間32とを仕切る仕切壁41と、ケーシング2に設けられ、ケーシング2の外部から内部空間15にエアを流入させる吸気口38と、内部空間15に配置され、吸気口38からのエアを吸い込んで第1空間31に送風する第1ファン25と、内部空間15に配置され、吸気口38からのエアを吸い込んで第2空間32に送風する第2ファン26と、ケーシング2に設けられ、第1空間31からのエアを排出可能な第1排気口39Aと、ケーシング2に設けられ、第2空間32に開口する第2排気口39Bと、を備える。

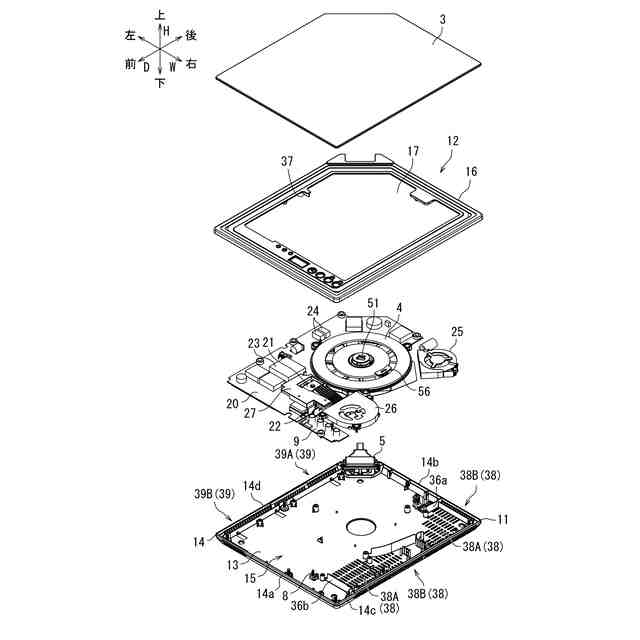

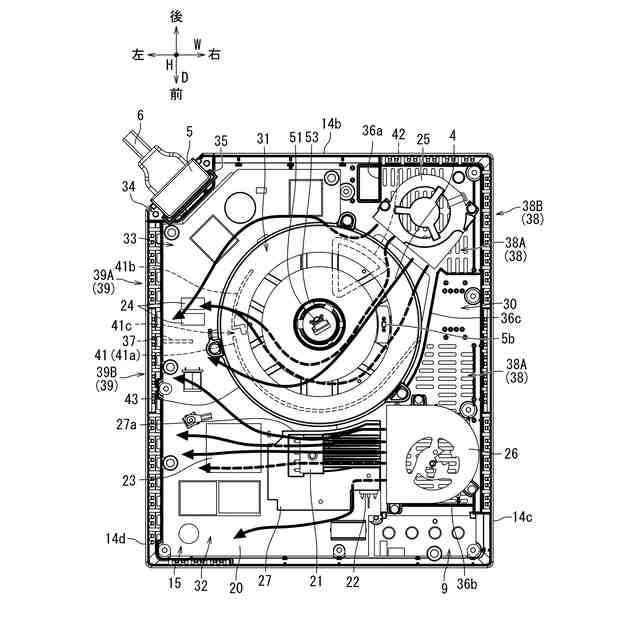

【選択図】図3
特許請求の範囲【請求項１】
第１空間及び第２空間を含む内部空間を形成するケーシングと、
前記第１空間に配置される加熱コイルと、
前記第２空間に配置されるヒートシンクと、
少なくとも一部が前記第２空間に配置される電子部品と、
前記第１空間と前記第２空間とを仕切る仕切壁と、
前記ケーシングに設けられ、前記ケーシングの外部から前記内部空間にエアを流入させる吸気口と、
前記内部空間に配置され、前記吸気口からのエアを吸い込んで前記第１空間に送風する第１ファンと、
前記内部空間に配置され、前記吸気口からのエアを吸い込んで前記第２空間に送風する第２ファンと、
前記ケーシングに設けられ、前記第１空間からのエアを排出可能な第１排気口と、
前記ケーシングに設けられ、前記第２空間に開口する第２排気口と、
を備える、電磁調理器。
続きを表示（約 930 文字）【請求項２】
前記内部空間が、前記第１空間と隣接し、前記電子部品の一部が配置される第３空間を含み、
当該電磁調理器は、前記第１ファンからのエアの一部を前記第１空間に導き且つ当該エアの一部を前記第３空間に導く分流部を更に備え、
前記第１排気口は、前記第３空間に開口する、
請求項１に記載の電磁調理器。
【請求項３】
前記ケーシングに、前記第２空間と前記第３空間との間に配置される排気隔壁が設けられ、前記第１排気口と前記第２排気口とは、前記排気隔壁を基準として互いに反対側に配置される、
請求項２に記載の電磁調理器。
【請求項４】
前記内部空間が、前記第１ファンの入口と、前記第２ファンの入口との双方が開放されている共通吸気空間を含み、前記吸気口が、前記ケーシングの複数の部位に設けられ、前記共通吸気空間に開口する、
請求項１に記載の電磁調理器。
【請求項５】
前記吸気口が、前記ケーシングの底壁に設けられた底吸気部を含む、
請求項４に記載の電磁調理器。
【請求項６】
前記吸気口が、前記ケーシングの周壁に設けられた側吸気部を含む、
請求項４に記載の電磁調理器。
【請求項７】
前記加熱コイルの中心から径方向に離れて配置され、当該電磁調理器に載置される調理器具の温度を検出するためのセンサと、
前記加熱コイルを支持するコイルボビンと、を更に備え、

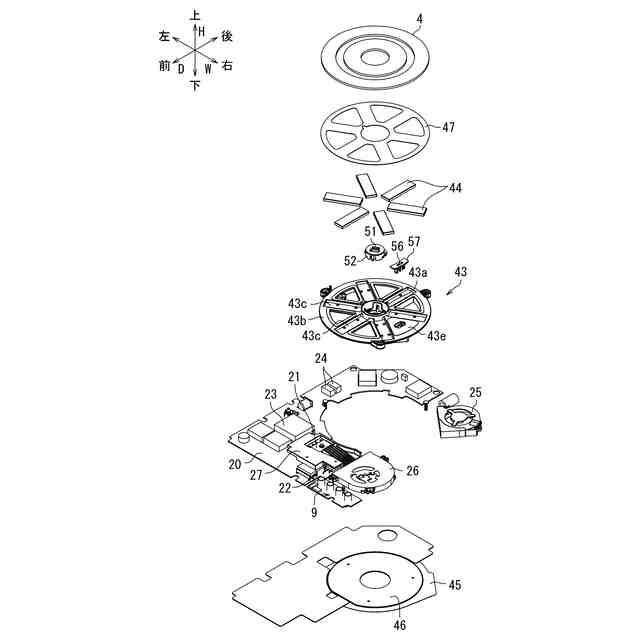

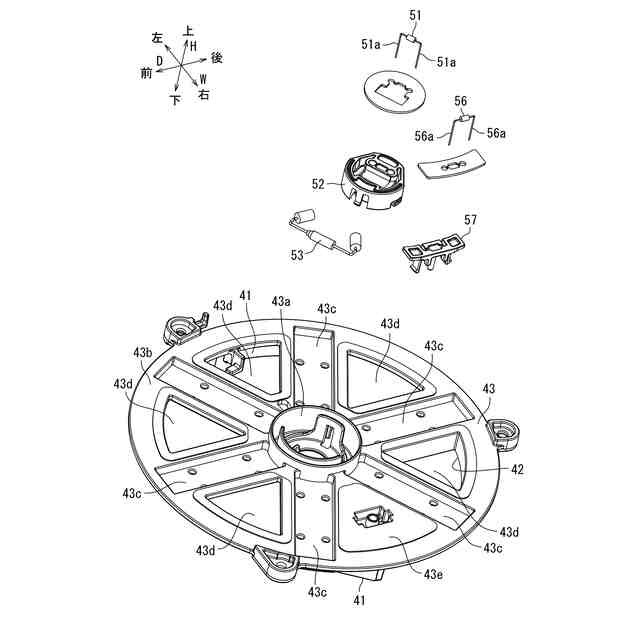

前記コイルボビンは、中心に配置されるボス部、前記ボス部の外周側に配置されるリム部、前記ボス部と前記リム部とを放射状に繋ぐ複数のスポーク部、及び前記複数のスポーク部のうち特定の隣接する２つの間を塞ぐ閉塞部を含み、
前記センサが、前記閉塞部の上面側に取り付けられている、
請求項１に記載の電磁調理器。
【請求項８】
前記第１ファンと前記第２ファンとが、前記コイルボビンの外周側に配置され、
前記センサが、前記コイルボビンの周方向において前記第１ファンと前記第２ファンとの間に配置される、
請求項７に記載の電磁調理器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電磁調理器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１は、薄型箱状の本体部と、本体部の上開口を塞ぐように本体部上に配置されたトッププレートと、本体部内に配置された同心円状の加熱コイルとを備えた、卓上型の電磁調理器を開示している。高周波電流が加熱コイルに流れると、トッププレートに載置された調理容器の鍋底に渦電流が誘起され、調理容器がジュール熱で加熱される。
【０００３】
本体部の内部には、加熱コイルのほか、放熱部、電源回路、第１送風機、及び第２送風機が設けられている。本体部の内部には、第１送風機からの空気を誘導する第１の流通部と、第２送風機からの空気を誘導する第２の流通部とが形成されている。加熱コイルは、第１の流通部に配置され、放熱部は、第２の流通部に配置される。第１の流通部で誘導された空気と、第２の流通部で誘導された空気とは、本体部の内部で合流される。合流後の空気は、本体部の側壁に形成された排気口を介し、本体部の外部に排出される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１５９０３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
加熱コイルを通過した空気と、放熱部を通過した空気との合流により、熱風が形成されるおそれがある。電源回路を構成する回路部品に、その熱風が吹き付けられ、回路部品を効率よく冷却できないおそれがある。
【０００６】
本発明は、電磁調理器の冷却効率を向上させることを課題とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、第１空間及び第２空間を含む内部空間を形成するケーシングと、前記第１空間に配置される加熱コイルと、前記第２空間に配置されるヒートシンクと、少なくとも一部が前記第２空間に配置される電子部品と、前記第１空間と前記第２空間とを仕切る仕切壁と、前記ケーシングに設けられ、前記ケーシングの外部から前記内部空間にエアを流入させる吸気口と、前記内部空間に配置され、前記吸気口からのエアを吸い込んで前記第１空間に送風する第１ファンと、前記内部空間に配置され、前記吸気口からのエアを吸い込んで前記第２空間に送風する第２ファンと、前記ケーシングに設けられ、前記第１空間からのエアを排出可能な第１排気口と、前記ケーシングに設けられ、前記第２空間に開口する第２排気口と、を備える、電磁調理器を提供する。
【０００８】

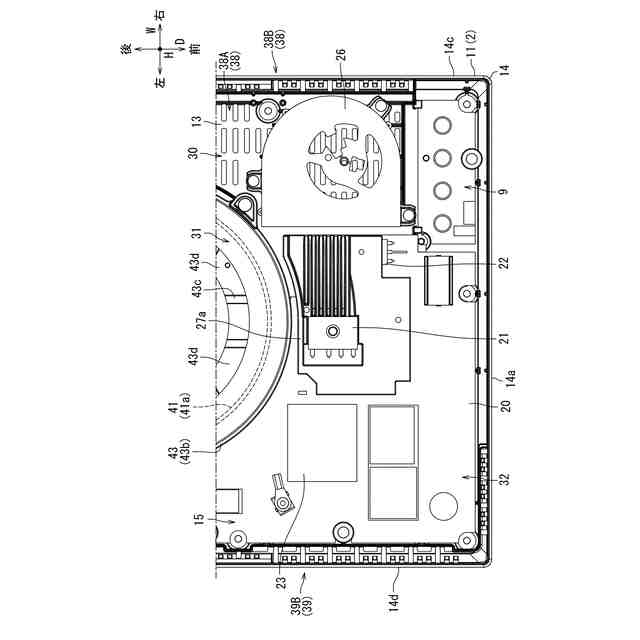

上記構成によれば、ケーシングの内部空間には、加熱コイルが配置されている第１空間と、ヒートシンクが配置されている第２空間とが含まれ、第１空間と第２空間とは仕切壁によって互いに仕切られている。この「仕切る」とは、空間同士が完全に気密に仕切られる場合も、空間同士が部分的に仕切られる（すなわち、空間的に連通する個所が存在する）場合も含む。第１ファンから吐出されたエアは、第１空間に供給されて加熱コイルを冷却し、加熱コイルの通過後に第１排気口を介してケーシングの外部に排出され得る。第２ファンから吐出されたエアは、第２空間に供給されてヒートシンク及び電子部品を冷却し、これらを通過した後に第２排気口を介してケーシングの外部に排出され得る。そのため、例えば、加熱コイルの通過後の熱風が、第２空間に配置された電子部品に吹き付けられるのを抑制でき、電磁調理器の冷却効率が向上する。
【０００９】

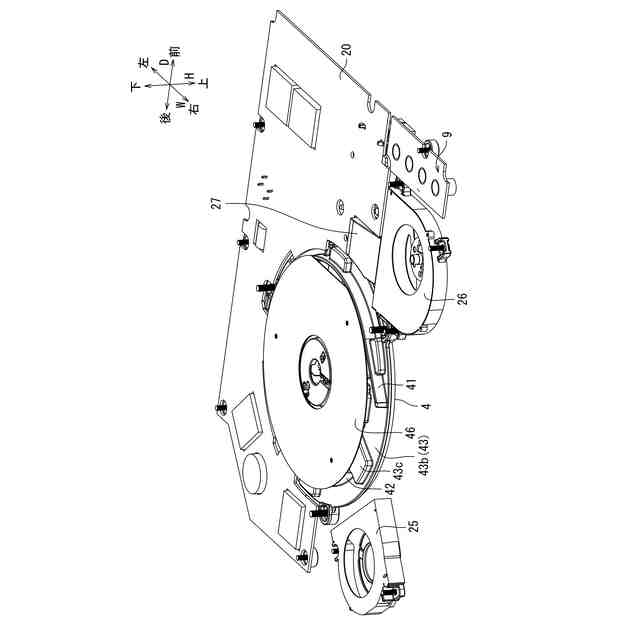

前記内部空間が、前記第１空間と隣接し、前記電子部品の一部が配置される第３空間を含み、当該電磁調理器は、前記第１ファンからのエアの一部を前記第１空間に導き且つ当該エアの一部を前記第３空間に導く分流部を更に備え、前記第１排気口は、前記第３空間に開口してもよい。
【００１０】
上記構成によれば、第１ファンからのエアが、第１空間と第３空間とに分流される。第３空間に配置された電子部品に、分流部で分流されたエアを吹き付けることができる。よって、電磁調理器の冷却効率が向上する。
（【００１１】以降は省略されています）
