公開番号2025175158
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025158492,2022013150
出願日2025-09-24,2022-01-31
発明の名称スタイラスペン
出願人三菱鉛筆株式会社
代理人弁理士法人太陽国際特許事務所
主分類G06F 3/03 20060101AFI20251120BHJP(計算;計数)
要約【課題】静電結合方式及び電磁結合方式の入力端末に対し、1つの入力先端で対応可能なスタイラスペンを提供する。

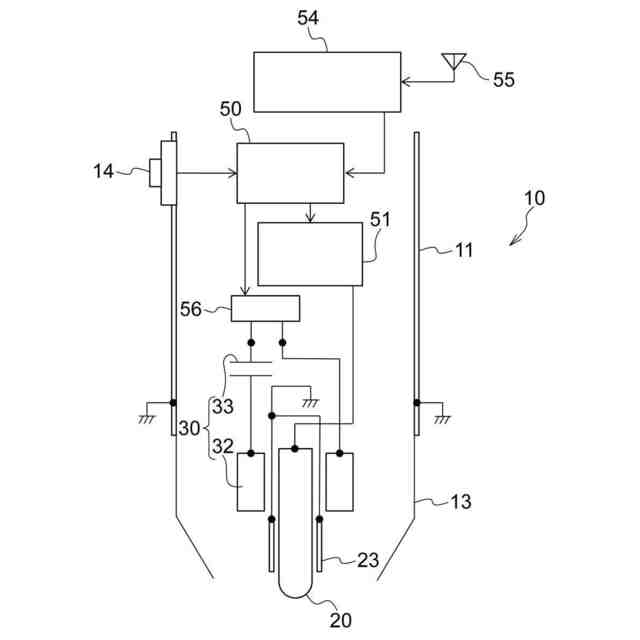

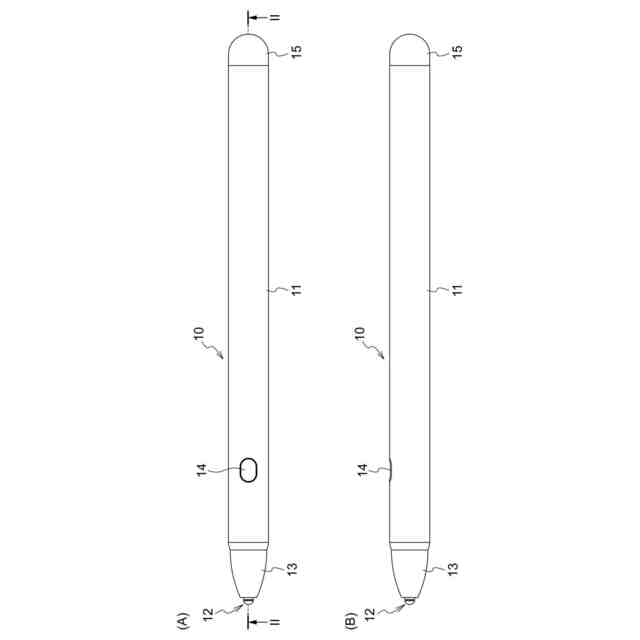

【解決手段】入力端末とともに使用されるスタイラスペンであって、信号を発するパルス電極と、前記パルス電極の外側に設けられるとともに前記パルス電極とは絶縁された接地電極と、外周にコイルが巻き回された円筒形のフェライトコアと、前記コイル及びコンデンサが接続されたLC回路と、を有し、前記パルス電極は前記フェライトコアの内側を貫通する。

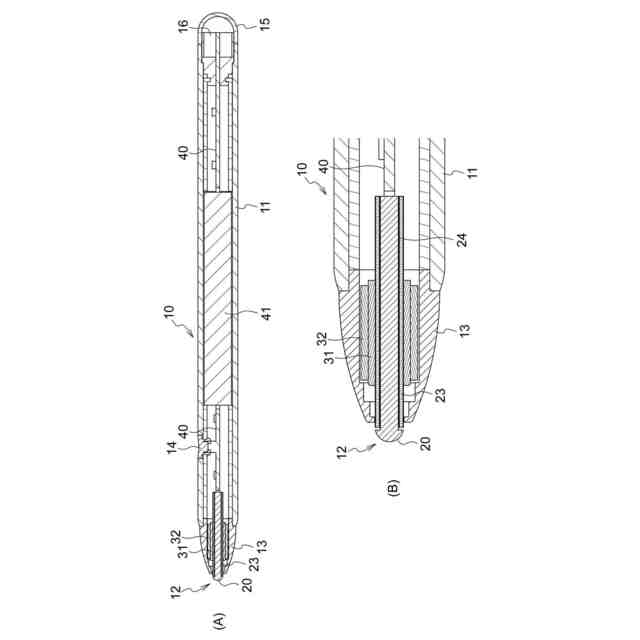

【選択図】図2
特許請求の範囲【請求項１】
本願明細書に記載の発明。

発明の詳細な説明【技術分野】
【０００１】
本発明は、入力端末への入力操作に用いられるスタイラスペンに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
位置検出センサを備えた入力端末への入力操作に用いられるスタイラスペンには、従来種々の方式が提案されている。たとえば、特許文献１には、静電放射方式の信号ペンが開示されている。また、特許文献２には、静電容量方式のスタイラスが開示されている。
【０００３】
特許文献３には、入力面との接触点を示す第１の電界発生部と、入力面に対する本体の角度を示す第２の電界発生部と、入力面に印加された力を判定する力センサとを備えるスタイラスが開示されている。また、特許文献４には、第１の電極と第２の電極とを備え、位置検出センサからの交流信号を第１の電極を介して検出したときのみに、第２の電極を介して信号を送信する位置指示器が開示されている。さらに、特許文献５には、１対の電極を用いて、接触検知とペンの角度検知とを時分割で切り替えるスタイラスが開示されている。
【０００４】
特許文献６には、第１の受信部及び第１の送信部並びに第２の受信部及び第２の送信部を備え、複数のタイプの位置検出システムに対して１個の位置指示器で対応する技術が開示されている。特許文献７には、軸筒の先端側から出没する電子ペンリフィルと、軸筒の後端に設けられる入力部とを備える位置指示器が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開平８－２７２５０９号公報
特開平７－２９５７２２号公報
特表２０１８－５３１４４４号公報
特開２０１２－２２１３０４号公報
ＷＯ２０２０／１２９３３６
特開２０２０－１２９４１６号公報
特開２０２０－６７７９７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
静電結合方式の入力デバイスの中には、全ての方式の入力端末でも利用可能なものがある。しかし、静電結合方式は、原理的に指先で入力端末を操作するのと同様であるため、たとえば電磁結合方式の入力端末における微細な文字入力や描画目的には不十分であることがある。
【０００７】
そこで、本願の各実施態様は、静電結合方式及び電磁結合方式の入力端末に対し、１つの入力先端で対応可能なスタイラスペンを提供することを課題とする。
【課題を解決するための手段】
【０００８】
（１）第１の実施態様
本願の第１の実施態様のスタイラスペンは、入力端末とともに使用され、信号を発するパルス電極と、前記パルス電極の外側に設けられるとともに前記パルス電極とは絶縁された接地電極と、外周に電磁結合方式用のコイルが巻き回された円筒形のフェライトコアと、を有し、前記パルス電極は前記フェライトコアの内側を貫通する。このように構成することで、本実施態様によると、静電結合方式及び電磁結合方式の入力端末に対し、１つの入力先端で対応可能なスタイラスペンが提供される。
【０００９】
（２）第２の実施態様

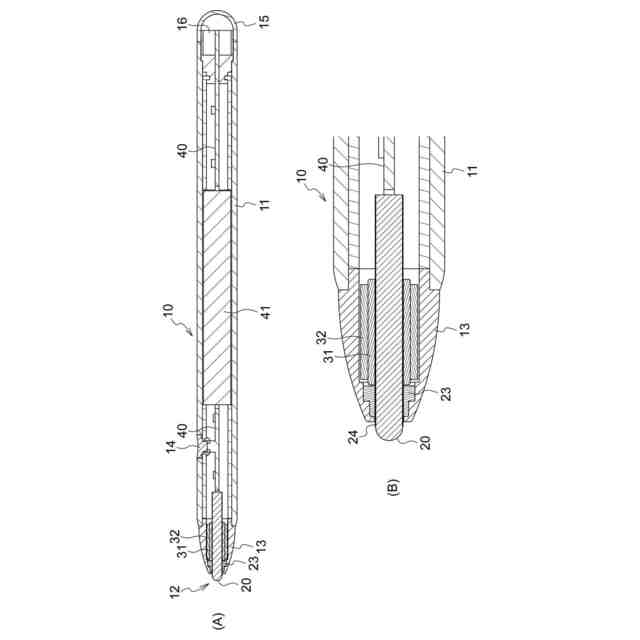

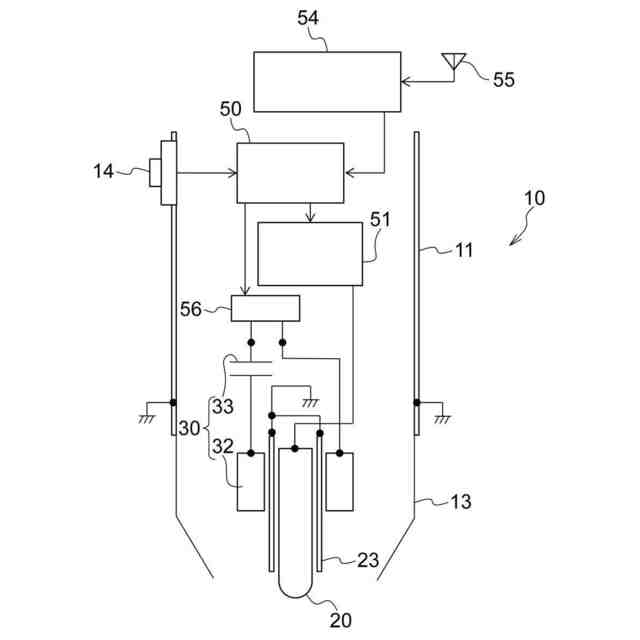

本願の第２の実施態様は、第１の実施態様の構成に加え、前記接地電極は前記フェライトコアの内側を貫通する。換言すると、パルス電極の外側に接地電極が設けられ、その接地電極のさらに外側にフェライトコアが設けられる。このように構成することで、静電結合方式に対応するパルス電極と、パルス電極と電気回路を通じて接続される接地電極と、電磁結合方式に用いられるコイルとを、スタイラスペンの入力先端に効率よく収納することが可能となる。
【００１０】
（３）第３の実施態様

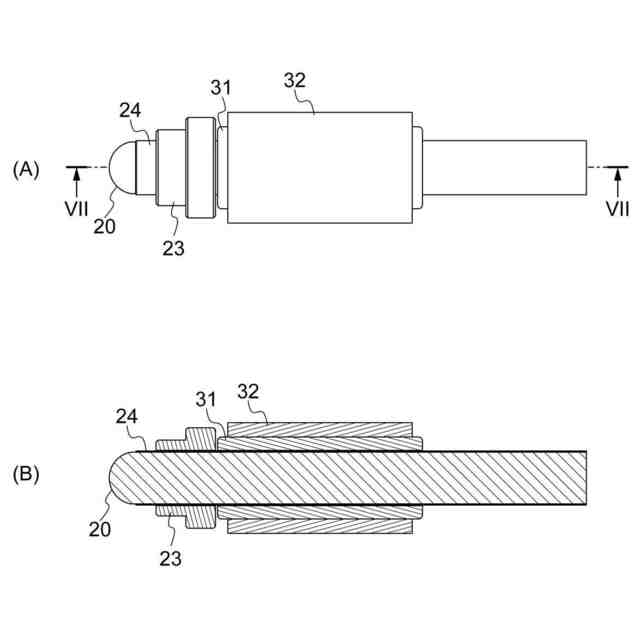

本願の第３の実施態様は、第１の実施態様の構成に加え、前記接地電極は前記フェライトコアよりも前方に設けられ、前記接地電極の径は前記コイルの径よりも小さい。換言すると、パルス電極の外側の前方側に接地電極が設けられるとともに、パルス電極の外側の後方側にフェライトコアが設けられる。このように構成することで、接地電極をペン先の前方側に納めることができるため、静電結合方式に対応する場合の誤入力が起こりにくくなる。また、パルス電極の周囲の外径をより小さく設計することも可能となる。さらに、接地電極の後方に位置するコイルによる電磁結合を妨げることも避けられる。
（【００１１】以降は省略されています）
