公開番号2025173257
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078756
出願日2024-05-14
発明の名称作業支援装置、作業支援システム、ルート生成方法
出願人株式会社クボタ
代理人安田岡本弁理士法人
主分類A01B 69/00 20060101AFI20251119BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】圃場で作業車両を走行させながら作業装置により作業を効率的に行うことができる作業ルートを作成する。
【解決手段】作業支援装置は、圃場を指定するための入力装置と、前記入力装置によって指定された前記圃場に関する圃場情報を取得する制御装置とを備え、前記制御装置は、前記圃場情報で示される前記圃場の作業領域に複数のブロックを区画して、複数の前記ブロックから第1ブロックと当該第1ブロックに対して他ブロックで隔てられた第2ブロックとから成るブロックペアを繰り返し設定することで、複数の前記ブロックを複数のブロックペアに組み分け、作業車両を走行させながら前記作業車両に装備された作業装置により、前記ブロックペア毎に前記第1ブロックと前記第2ブロックとに交互に作業を行う作業ルートを作成する。
【選択図】図1
特許請求の範囲【請求項１】
圃場を指定するための入力装置と、
前記入力装置によって指定された前記圃場に関する圃場情報を取得する制御装置と、を備え、
前記制御装置は、
前記圃場情報で示される前記圃場の作業領域に複数のブロックを区画して、複数の前記ブロックから第１ブロックと当該第１ブロックに対して他ブロックで隔てられた第２ブロックとから成るブロックペアを繰り返し設定することで、複数の前記ブロックを複数の前記ブロックペアに組み分け、
作業車両を走行させながら前記作業車両に装備された作業装置により、前記ブロックペア毎に前記第１ブロックと前記第２ブロックとに交互に作業を行う作業ルートを作成する作業支援装置。
続きを表示（約 1,900 文字）【請求項２】
前記制御装置は、
前記作業領域に所定の作業方向に対して垂直に並ぶ複数の前記ブロックを区画して、１つ又は２つの前記他ブロックで隔てられた前記第１ブロックと前記第２ブロックとから成る複数の前記ブロックペアを設定し、
前記作業車両を前記作業方向に走行させながら前記作業装置により、前記ブロックペア毎に前記第１ブロックと前記第２ブロックとに交互に前記作業を行う前記作業ルートを作成する請求項１に記載の作業支援装置。
【請求項３】
前記作業ルートを出力する出力装置を備え、
前記制御装置は、
前記作業車両を前記作業方向に走行させながら前記作業装置により複数の前記ブロックのそれぞれに前記作業を行う複数の作業ラインを作成し、
前記ブロックペア毎に前記第１ブロックと前記第２ブロックとに交互に前記作業を行い且つ複数の前記ブロックペアに所定順で前記作業を行う複数の前記作業ラインの作業順を決定し、
複数の前記作業ラインと前記作業順とを含む前記作業ルートを前記出力装置により出力する請求項２に記載の作業支援装置。
【請求項４】
前記制御装置は、
前記圃場情報から前記圃場の出入口を特定し、
前記作業装置に関する装置情報を取得して、前記装置情報から前記作業装置の作業幅と、前記作業車両に対する前記作業装置の相対位置とを特定し、
前記作業車両を自動運転及び自動操舵のいずれかで走行させながら、前記出入口の位置、前記作業幅、及び前記相対位置に応じて前記作業装置により、前記ブロックペア毎に交互に前記作業を行う複数の前記作業ラインを作成し且つ当該複数の作業ラインの作業順を決定する請求項３に記載の作業支援装置。
【請求項５】
前記制御装置は、
前記作業車両を走行させながら前記作業装置により、前記ブロックペア毎に前記他ブロックに対して最も遠い前記第１ブロックの遠方端と前記第２ブロックの遠方端のそれぞれから交互に前記作業を行う複数の前記作業ラインを作成し且つ当該複数の作業ラインの作業順を決定する請求項３に記載の作業支援装置。
【請求項６】
前記制御装置は、
複数の前記ブロックのうち、前記ブロックペアを成さない余りの第３ブロックが生じた場合、当該第３ブロックをいずれかの前記ブロックペアに加えて、前記第１ブロックと前記第２ブロックと前記第３ブロックとから成るブロックセットを設定し、
前記ブロックセットの前記第１ブロック、前記第２ブロック、及び前記第３ブロックにかわるがわる前記作業を行う複数の前記作業ラインを作成し且つ当該複数の作業ラインの作業順を決定する請求項３に記載の作業支援装置。
【請求項７】
前記制御装置は、
前記圃場で実施された先行作業に関する作業情報を取得して、当該作業情報から、前記作業車両及び前記作業車両と異なる作業車両のいずれかである先行作業車両を走行させながら前記先行作業車両に装備された先行作業装置により前記先行作業を行う複数の先行走行ラインを特定し、
複数の前記先行走行ラインに基づいて複数の前記ブロックを区画する請求項１に記載の作業支援装置。
【請求項８】
前記制御装置は、前記当該作業情報から前記先行作業車両が前記先行作業時に通過した複数の位置を時系列で示す位置情報を前記作業情報から特定し、前記位置情報から複数の前記先行走行ラインを特定する請求項７に記載の作業支援装置。
【請求項９】
前記制御装置は、
前記先行作業である防除作業を行う複数の前記先行走行ラインと、前記先行作業装置である防除装置により前記防除作業が行われた複数の作業位置とを特定し、
複数の前記先行走行ラインと複数の前記作業位置とに基づいて、複数の前記ブロックを区画する請求項７に記載の作業支援装置。
【請求項１０】
前記制御装置は、
前記圃場情報から前記圃場の輪郭を成す複数の圃場辺と、前記圃場に形成された複数の畝の位置とを特定し、
複数の前記畝で栽培された作物の収穫作業を行う前記作業装置である収穫装置に関する装置情報を取得して、前記装置情報から前記収穫装置の作業幅と、前記作業車両の幅方向に対する前記収穫装置のオフセット位置とを含む相対位置とを特定し、
前記ブロックペア毎に前記畝の位置と前記作業幅と前記相対位置とに応じて前記作業車両を走行させながら前記収穫装置により前記収穫作業を行う前記作業ルートを作成する請求項１に記載の作業支援装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、圃場で作業車両を走行させながら作業車両に装備された作業装置により行う作業を支援する技術に関し、特に当該作業を行う作業ルート（作業経路）の作成に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
例えば特許文献１には、圃場で作業機（作業装置）により作業を行うために、作業機が装備された作業車両を自立走行させる自律走行システムが開示されている。当該自律走行システムは、作業車両に対する作業機の車幅方向のオフセット距離（偏心距離）及びオフセット方向（偏心方向）を設定する設定部と、作業車両を第１周回方向に周回させて内側領域に作業を行う内側作業経路を作成する内側作業経路作成部と、作業車両を第１周回方向とは反対の第２周回方向に周回させて、内側領域の外側を囲むように位置する外側領域に作業を行う外側作業経路を作成する外側作業経路作成部と、内側作業経路の内容と外側作業経路の内容と内側作業経路と外側作業経路の走行順序とを定めるための複数の経路作成モードから１の経路作成モードを選択するモード選択部と、を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－８１８２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
例えば特許文献１のように、内側領域に作業経路を作成した場合、内側領域の中央で前の直進部と次の直進部との間隔が狭くなるので、作業車両が当該前の直進部から次の直進部へと旋回しながら移動するときに切り返しを行わなければならず、作業効率が低下してしまう。特に、作業車両に牽引型の作業装置を装備して、作業車両から作業装置までの全長が長くなるほど、作業車両の切り返しが複雑になり、当該切り返しの回数が多くなり、作業効率が大きく低下してしまう。また、作業車両にオフセット型（幅方向に偏心したタイプ）の作業装置を装備した場合も同様に、作業車両の切り返しが複雑になり、当該切り返しの回数が多くなり、作業効率が低下してしまう。
【０００５】
本発明は上記問題点に鑑み、圃場で作業車両を走行させながら作業装置により作業を効率的に行うことができる作業ルートを作成することを目的とする。
【課題を解決するための手段】
【０００６】
上記の技術的課題を解決するための本発明の技術的手段は、次に示す点を特徴とする。
本発明の作業支援装置は、圃場を指定するための入力装置と、前記入力装置によって指定された前記圃場に関する圃場情報を取得する制御装置と、を備え、前記制御装置は、前記圃場情報で示される前記圃場の作業領域に複数のブロックを区画して、複数の前記ブロックから第１ブロックと当該第１ブロックに対して他ブロックで隔てられた第２ブロックとから成るブロックペアを繰り返し設定することで、複数の前記ブロックを複数の前記ブロックペアに組み分け、作業車両を走行させながら前記作業車両に装備された作業装置により、前記ブロックペア毎に前記第１ブロックと前記第２ブロックとに交互に作業を行う作業ルートを作成する。
【発明の効果】
【０００７】
本発明によれば、圃場で作業車両を走行させながら作業装置により作業を効率的に行うことができる作業ルートを作成することが可能になる。
【図面の簡単な説明】
【０００８】

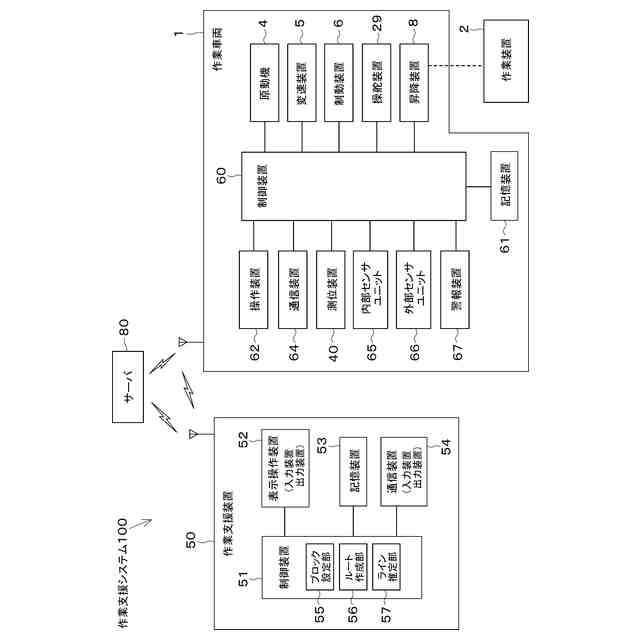

作業支援システムの構成図である。
作業ルート作成処理の一例を示すフローチャートである。
作業情報が合成された圃場マップの一例を示す図である。

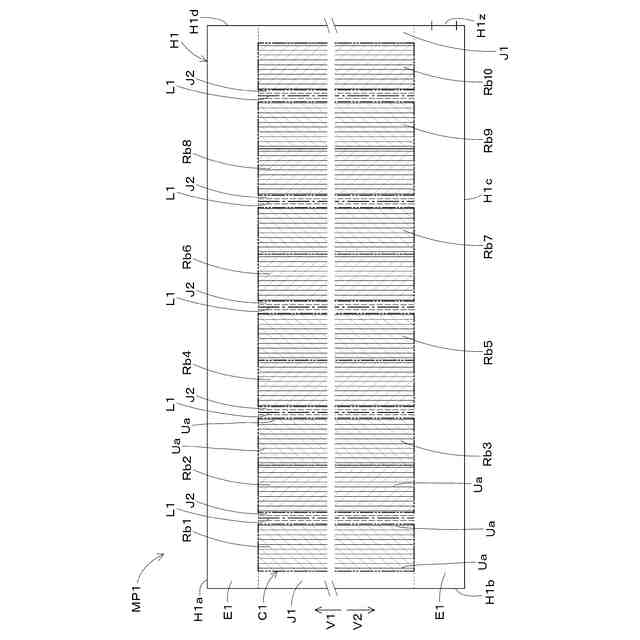

複数のブロックの一例を示す図である。

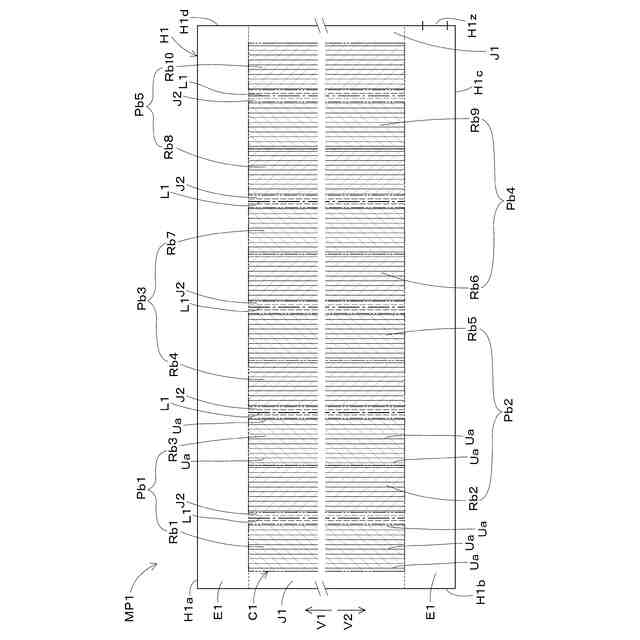

複数のブロックペアの一例を示す図である。

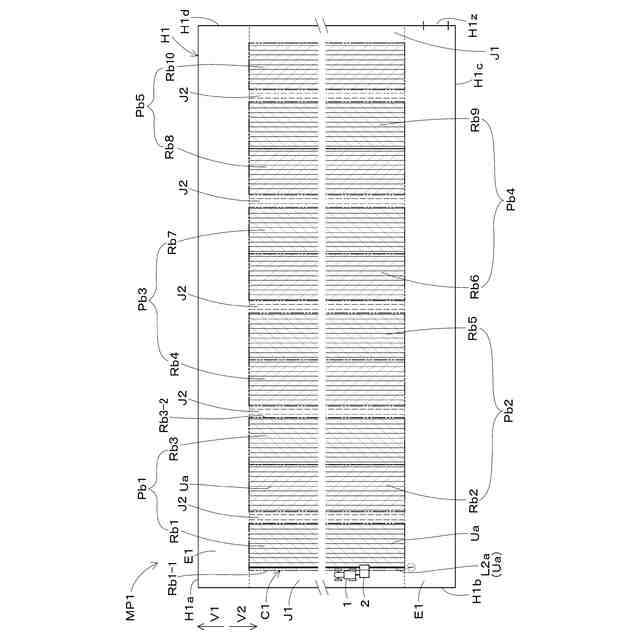

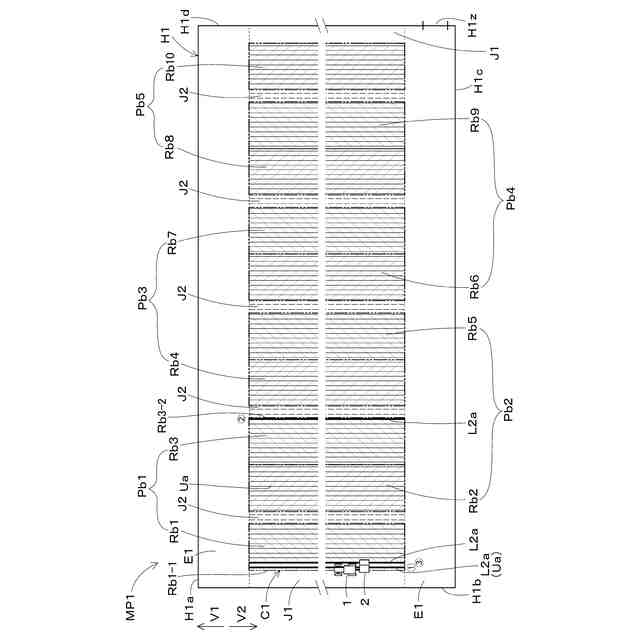

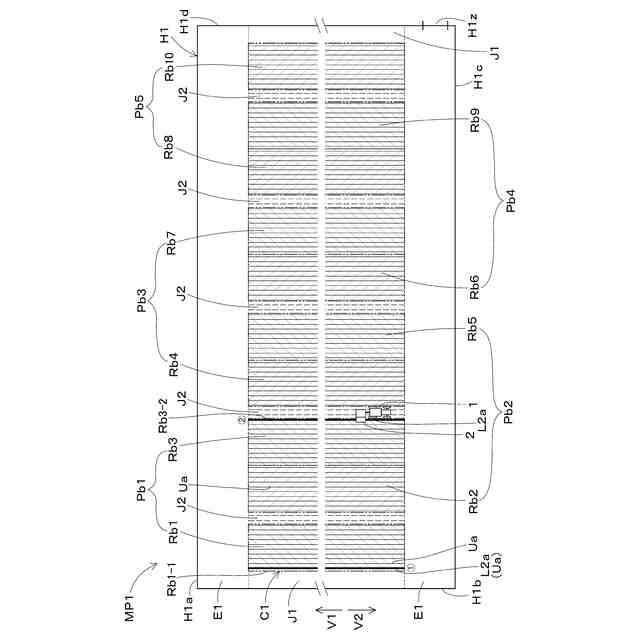

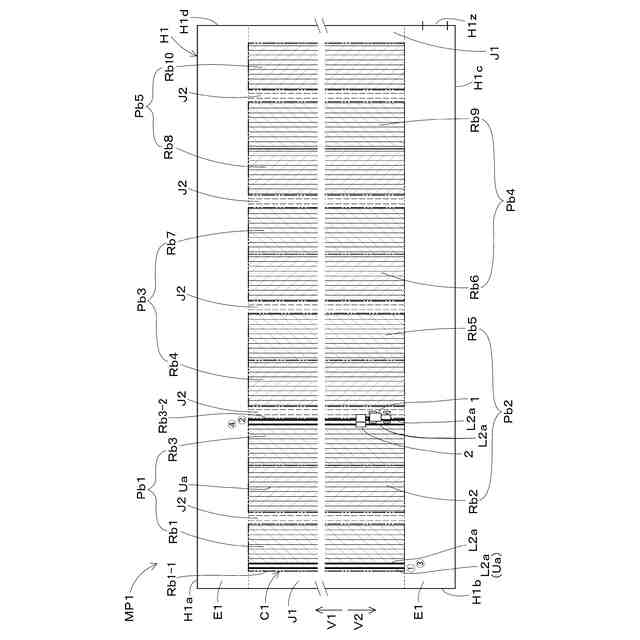

作業ルートの作成手順の一例を説明するための図である。
作業ルートの作成手順の一例を説明するための図である。
作業ルートの作成手順の一例を説明するための図である。
作業ルートの作成手順の一例を説明するための図である。
作業ルートの作成手順の一例を説明するための図である。
作業ルートの作成手順の一例を説明するための図である。
旋回ラインを含む作業ルートの一例を示す図である。
先行の防除作業の状態の一例を示す図である。
先行走行領域の作業ルートの一例を示す図である。
先行走行領域の作業ルートの一例を示す図である。
ブロックペアを成さない第３ブロックの一例を示す図である。
第３ブロックの作業ルートの一例を示す図である。
第１～３ブロックを含むブロックセットの作業ルートの一例を示す図である。
先行走行ラインの推定手順の一例を説明するための図である。
先行走行ラインの推定手順の一例を説明するための図である。
先行走行ラインの推定手順の一例を説明するための図である。
先行走行ラインの推定手順の一例を説明するための図である。
先行走行ラインの推定手順の一例を説明するための図である。
先行走行ラインの推定手順の一例を説明するための図である。
表示処理の一例を示すフローチャートである。
図１４Ａの続きのフローチャートである。
ライン特異表示処理の一例を示すフローチャートである。
軌跡表示処理の一例を示すフローチャートである。
オートステアモードによる対応する案内画面の一例を示す図である。
オートステアモードによる作業中の案内画面の一例を示す図である。
オートステアモードによる作業停止中の案内画面の一例を示す図である。
オートステアモードによる作業中の案内画面の一例を示す図である。
ライン表示設定画面の一例を示す図である。
作業車両の車輪と畝の位置関係の一例を示す図である。
作業車両と作業装置の平面図である。
作業車両の側面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図２１は、作業車両１の側面図である。作業車両１はトラクタから構成されている。本発明の作業車両は、トラクタに限定されず、その他の走行可能な他の作業車両或いは農業機械によって構成されてもよい。
【００１０】
作業車両１は、車体（機体）３、原動機４、変速装置５、及び走行装置７を備えている。走行装置７は、左右一対で設けられ、車体３を支持している。走行装置７には、前輪７Ｆ、後輪７Ｒ、前後進切換機構、及び差動機構などが設けられている。前輪７Ｆ及び後輪７Ｒは、タイヤ型であるが、クローラ型であってもよい。原動機４は、ディーゼルエンジン或いは電動モータなどから構成されている。本実施形態では、原動機４はディーゼルエンジンにより構成されている。変速装置５は、変速によって走行装置７の推進力を切り替え可能であると共に、走行装置７の前進と後進を切り替え可能である。原動機４の駆動力が変速装置５により走行装置７に伝達されて、走行装置７が駆動することで、車体３が前後（前方Ａ１、後方Ａ２）に走行する。
（【００１１】以降は省略されています）
