公開番号2025172891
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025145013,2023010944
出願日2025-09-02,2022-05-16
発明の名称ペーパーケース
出願人河淳株式会社
代理人弁理士法人あしたば国際特許事務所
主分類B65D 83/08 20060101AFI20251118BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】構造を簡略化して製造コストを低減できるペーパーケースを提供する。
【解決手段】側壁部21と、頂壁部22と、頂壁部に設けられペーパー15を取り出し可能な取出口22Aと、側壁部に設けられた一対の第1係合部と、を有する箱状の第1ケース12と、ペーパーを支持可能に頂壁部に向けて凸になった隆起部と、隆起部の頂壁部に近い位置の端部とは反対側の端部から外側に向けて延びる一対の平坦部と、一対の平坦部の略中央部に設けられた一対の指掛部と、一対の平坦部のそれぞれの外側から頂壁部に向けて延びる一対の縦壁部と、一対の縦壁部にそれぞれ設けられ一対の第1係合部と係合可能な一対の第2係合部と、を有し、少なくとも隆起部が第1ケース内に収められる第2ケースと、を備える。

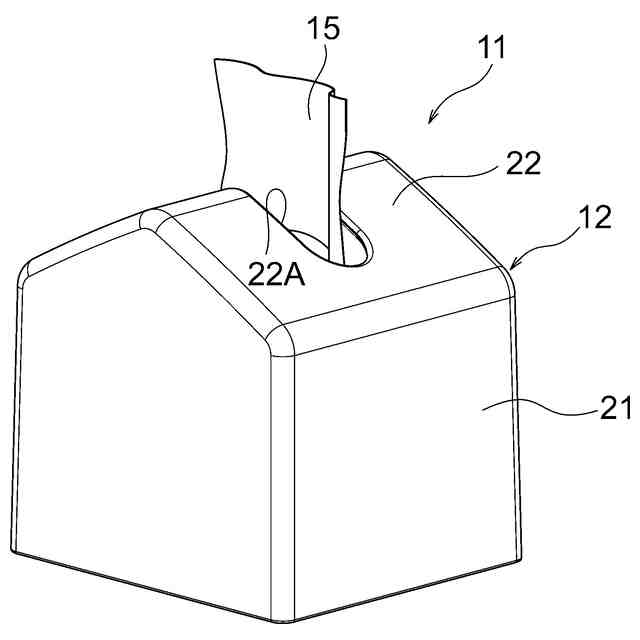

【選択図】図1
特許請求の範囲【請求項１】

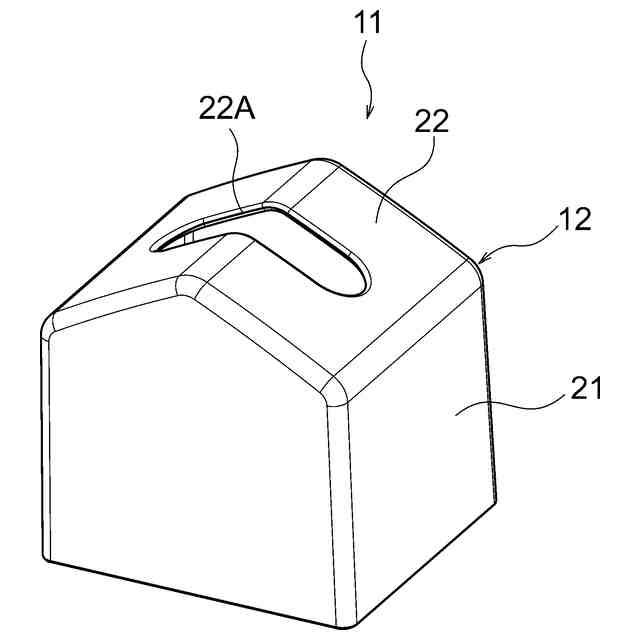

側壁部と、頂壁部と、前記頂壁部に設けられペーパーを取り出し可能な取出口と、を有する箱状の第１ケースと、
前記ペーパーを支持可能に前記頂壁部に向けて凸になった隆起部と、前記隆起部の前記頂壁部に近い位置の端部とは反対側の端部から外側に向けて延びる一対の平坦部と、前記一対の平坦部のそれぞれに設けられた脚部と、を有する第２ケースと、
を備え、
前記第２ケースの前記脚部を除くほとんどの部分は、前記第１ケースの内部に収められるペーパーケース。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペーパー等を収納できるペーパーケースに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
ティッシュペーパー等を収納可能なペーパーホルダが開示されている（例えば、特許文献１参照）。このペーパーホルダは、方形箱状のホルダ本体と、ホルダ本体の両側壁間に渡された軸と、ホルダ本体に対して着脱可能な蓋体と、を有する。ティッシュペーパー等は、軸に吊下げられて保持される。
【先行技術文献】
【特許文献】
【０００３】
意匠登録１３８６６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来のペーパーホルダは、部品点数が多く、構造が複雑となってコスト増となる問題がある。
【０００５】
本発明の目的は、構造を簡略化して製造コストを低減できるペーパーケースを提供することにある。
【課題を解決するための手段】
【０００６】
上記課題は、以下の本発明により解決される。すなわち、本発明（１）のペーパーケースは、
側壁部と、頂壁部と、前記頂壁部に設けられペーパーを取り出し可能な取出口と、前記側壁部に設けられた一対の第１係合部と、を有する箱状の第１ケースと、

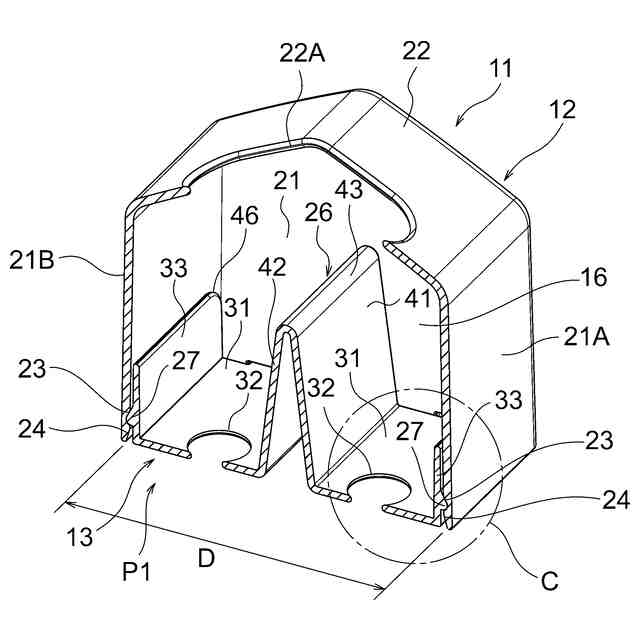

前記ペーパーを支持可能に前記頂壁部に向けて凸になった隆起部と、前記隆起部の前記頂壁部に近い位置の端部とは反対側の端部から外側に向けて延びる一対の平坦部と、前記一対の平坦部の略中央部に設けられた一対の指掛部と、前記一対の平坦部のそれぞれの外側から前記頂壁部に向けて延びる一対の縦壁部と、前記一対の縦壁部にそれぞれ設けられ前記一対の第１係合部と係合可能な一対の第２係合部と、を有し、少なくとも前記隆起部が前記第１ケース内に収められる第２ケースと、
を備え、

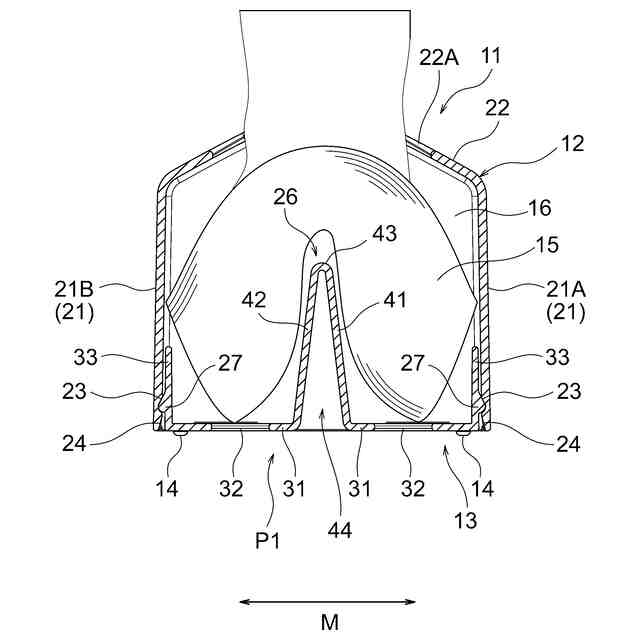

前記隆起部は、第１壁部と、前記第１壁部から離間して設けられる第２壁部と、前記第１壁部に対して前記第２壁部が近づく方向に回動可能に前記第１壁部と前記第２壁部とを連結する連結部と、を有する。
【０００７】
また、本発明（２）のペーパーケースは、（１）に記載のペーパーケースであって、

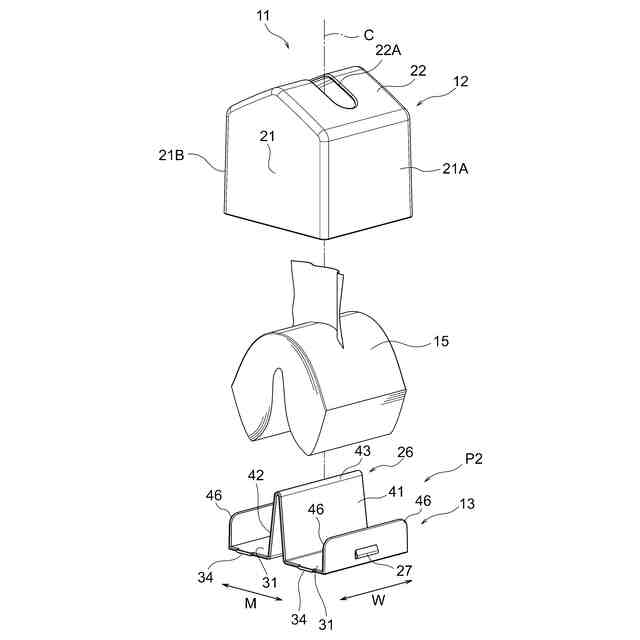

前記第２ケースは、前記第１ケースの内側の所定の位置に嵌った第１位置と、前記第１ケースから分離した第２位置と、の間で移動可能であり、

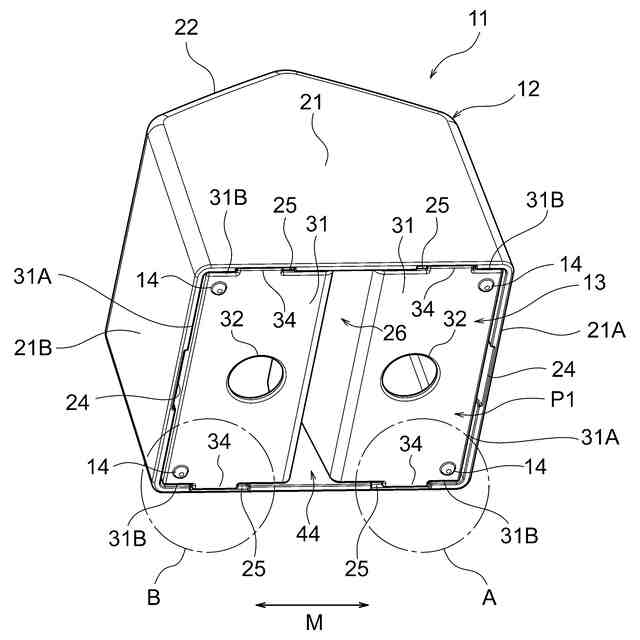

前記一対の平坦部のそれぞれは、前記側壁部に係合して、前記第１位置よりも前記頂壁部に近い位置に前記第２ケースが入り込むことを阻止可能なストッパー部を有し、前記ストッパー部は、前記平坦部の前記縦壁部を設けた辺とは異なる辺に設けられる。
【０００８】
また、本発明（３）のペーパーケースは、（２）に記載のペーパーケースであって、

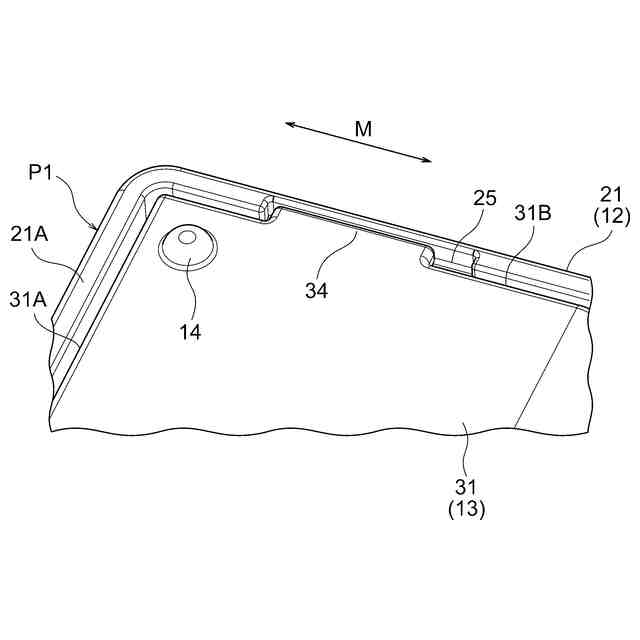

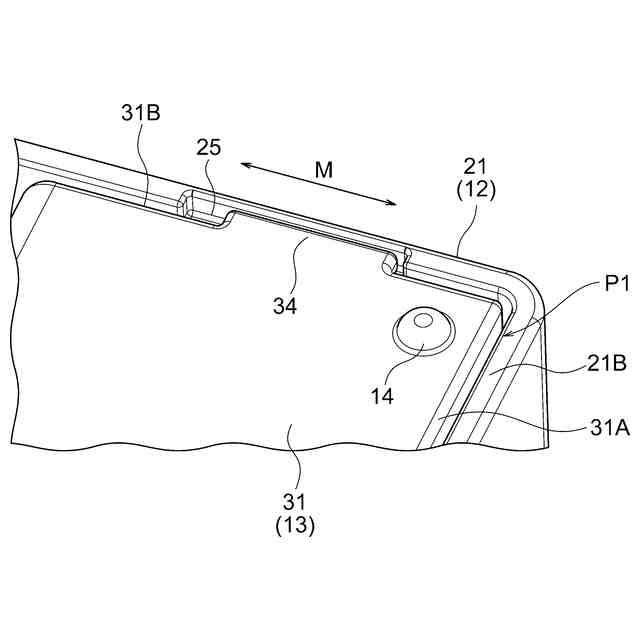

前記側壁部の下端部は、前記ストッパー部を受容可能な受容部であって、前記第１壁部に対して近づく方向の前記第２壁部の移動に伴い移動する前記ストッパー部の移動方向に関して、前記ストッパー部の寸法よりも大きく形成されるとともに、前記移動方向に関する前記ストッパー部の移動を許容する受容部を有する。
【０００９】
また、本発明（４）のペーパーケースは、（３）に記載のペーパーケースであって、
前記受容部は、前記側壁部の肉厚内に設けられる。
【００１０】
また、本発明（５）のペーパーケースは、（１）に記載のペーパーケースであって、

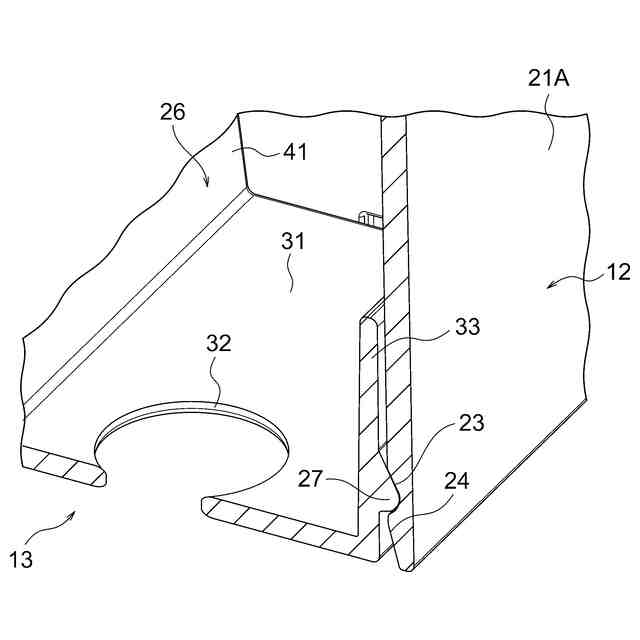

前記側壁部の下端部は、前記一対の第１係合部の近傍で少なくとも前記一対の第２係合部に対応する位置に設けられた傾斜面であって、前記頂壁部から遠ざかるにつれて前記第１ケースの内径寸法が広がるように斜めになった傾斜面を有する。
（【００１１】以降は省略されています）
