公開番号2025172004
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025075536
出願日2025-04-30
発明の名称電池パック
出願人恵州億緯リ能股フン有限公司,EVE ENERGY CO., LTD.
代理人個人,個人,個人
主分類H01M 10/6556 20140101AFI20251113BHJP(基本的電気素子)
要約【課題】従来技術に存在する問題を解決する電池パックを提供する。
【解決手段】電池パックは、少なくとも2層の電池セルモジュールと、液体冷却アセンブリとを含む。隣接する2層の電池セルモジュールの間に液体冷却アセンブリが設置され、液体冷却アセンブリが、第1板と、第2板と、第3板とを含み、第2板が、第1板と第3板との間に位置し、第1板と第2板との間に第1冷却流路が形成され、第2板と第3板との間に第2冷却流路が形成され、第1冷却流路と第2冷却流路が連通するかまたは連通しない。
【選択図】図2
特許請求の範囲【請求項１】
電池パックであって、
少なくとも２層の電池セルモジュール（１）と、液体冷却アセンブリ（２）とを含み、
隣接する２層の前記電池セルモジュール（１）の間に前記液体冷却アセンブリ（２）が設置され、前記液体冷却アセンブリ（２）が、第１板（２１）と、第２板（２２）と、第３板（２３）とを含み、前記第２板（２２）が、前記第１板（２１）と前記第３板（２３）との間に位置し、前記第１板（２１）と前記第２板（２２）との間に第１冷却流路（２４）が形成され、前記第２板（２２）と前記第３板（２３）との間に第２冷却流路（２５）が形成され、
前記第１冷却流路（２４）と前記第２冷却流路（２５）が連通するかまたは連通しない、
ことを特徴とする電池パック。
続きを表示（約 1,600 文字）【請求項２】
前記第１板（２１）の前記第２板（２２）から離れる側面が平面であり、及び／又は、
前記第３板（２３）の前記第２板（２２）から離れる側面が平面である、
ことを特徴とする請求項１に記載の電池パック。
【請求項３】
前記第１板（２１）及び前記第３板（２３）はいずれも平板であり、前記第２板（２２）の両側にそれぞれ第１流路溝（２２１）及び第２流路溝（２２２）が設置され、前記第１流路溝（２２１）の内壁と前記第１板（２１）によって囲まれて前記第１冷却流路（２４）が形成され、前記第２流路溝（２２２）と前記第３板（２３）によって囲まれて前記第２冷却流路（２５）が形成される、
ことを特徴とする請求項２に記載の電池パック。
【請求項４】
前記第２板（２２）の両側にそれぞれ第１突出部（２２３）及び第２突出部（２２４）が突出して設置され、前記第１突出部（２２３）と前記第２流路溝（２２２）が前記第２板（２２）の同一側面に設置され、前記第２突出部（２２４）と前記第１流路溝（２２１）が前記第２板（２２）の同一側面に設置され、
前記第２流路溝（２２２）とは反対側の前記第１突出部（２２３）によって囲まれて前記第１流路溝（２２１）が形成され、前記第１流路溝（２２１）とは反対側の前記第２突出部（２２４）によって囲まれて前記第２流路溝（２２２）が形成される、
ことを特徴とする請求項３に記載の電池パック。
【請求項５】
前記第１突出部（２２３）が前記第３板（２３）と密封接触し、前記第２突出部（２２４）が前記第１板（２１）と密封接触する、
ことを特徴とする請求項４に記載の電池パック。
【請求項６】
前記第１板（２１）の前記第２板（２２）に向かう側に第３流路溝が設置され、前記第３流路溝の内壁と前記第２板（２２）によって囲まれて前記第１冷却流路（２４）が形成され、及び／又は、
前記第３板（２３）の前記第２板（２２）に向かう側に第４流路溝が設置され、前記第４流路溝の内壁と前記第２板（２２）によって囲まれて前記第２冷却流路（２５）が形成される、
ことを特徴とする請求項２に記載の電池パック。
【請求項７】
前記第１冷却流路（２４）及び前記第２冷却流路（２５）のうちの少なくとも１つは蛇行流路である、
ことを特徴とする請求項１に記載の電池パック。
【請求項８】
前記第１板（２１）と前記電池セルモジュール（１）との間に第１導熱構造接着剤（３）が設置され、及び／又は、
前記第２板（２２）と前記電池セルモジュール（１）との間に第２導熱構造接着剤（４）が設置される、
ことを特徴とする請求項１ないし７のうちのいずれか一項に記載の電池パック。
【請求項９】
前記第１導熱構造接着剤（３）及び前記第２導熱構造接着剤（４）はいずれも二成分ポリウレタン熱伝導構造接着剤（Ｄｏｕｂｌｅ－ＣｏｍｐｏｎｅｎｔＰｏｌｙｕｒｅｔｈａｎｅＨｅａｔ－ＣｏｎｄｕｃｔｉｎｇＳｔｒｕｃｔｕｒａｌＡｄｈｅｓｉｖｅ）を含む、
ことを特徴とする請求項８に記載の電池パック。
【請求項１０】
前記電池セルモジュール（１）が２層で設置され、且つ２層の前記電池セルモジュール（１）が前記液体冷却アセンブリ（２）に対して鏡対称に設置され、前記電池セルモジュール（１）が複数の電池セル（１１）を含み、前記電池セル（１１）がハウジング（１１１）と電極柱（１１２）とを含み、前記電極柱（１１２）が前記ハウジング（１１１）の前記液体冷却アセンブリ（２）から離れる側に位置する、
ことを特徴とする請求項１ないし７のうちのいずれか一項に記載の電池パック。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本出願は、2024年5月9日に出願された出願番号2024210025292の中国出願、2024年7月30日に出願された出願番号PCT/CN2024/108482の国際出願に基づく優先権を主張し、当該出願に記載された全ての記載内容を援用するものである。
本開示は、エネルギー貯蔵製品の技術分野に関し、具体的に電池パックに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
電池パックの電気容量を高めるために、通常、電池パック内に複数の電池セルモジュールを配置し、複数の電池セルモジュールがそれぞれに複数の層的に配置されて、電池パックの内部空間を合理的に利用することができる。複数の層の電池セルモジュールに対して、通常、ブラケットを用いてモジュールを区切り、且つ各層の電池セルモジュールの底部に対して１層の冷却板を設置するが、この配置方式には、電池パックの厚さ方向の寸法を増加させ、電池パックの空間利用率が低くなる。
【０００３】
従来技術には２層モジュールの集積化された電池アセンブリが公開され、複数の電池セルモジュールが上下の２層に分布され、２層の電池セルモジュールの間に水冷板アセンブリが設置され、該水冷板アセンブリを通じて上下の２層の電池セルモジュールに冷却降温を行い、電池パックの厚さを縮小し、電池パックの空間利用率を高めることができる。
【発明の概要】
【０００４】
しかしながら、前記の技術案には以下の欠陥がある。水冷板アセンブリ内部の１つの流路が同時に上下の２層の電池セルモジュールを冷却降温するため、冷却降温効果が悪く、電池セルモジュールが長時間運行した後、冷却速度が遅いために熱暴走が起こる可能性が高く、電池パックの使用寿命を短くする。
【０００５】
したがって、新電池パックが必要をし、従来技術に存在する前記の問題を解決する必要がある。
【０００６】
本開示は電池パックを提供する。電池パックは、少なくとも２層の電池セルモジュールと、液体冷却アセンブリとを含み、隣接する２層の前記電池セルモジュールの間に前記液体冷却アセンブリが設置され、前記液体冷却アセンブリが、第１板と、第２板と、第３板とを含み、前記第２板が、前記第１板と前記第３板との間に位置し、前記第１板と前記第２板との間に第１冷却流路が形成され、前記第２板と前記第３板との間に第２冷却流路が形成され、前記第１冷却流路と前記第２冷却流路が連通するかまたは連通しない。
【発明の効果】
【０００７】
本開示は電池パックを提供し、前記電池パックが少なくとも２層の電池セルモジュールを含み、隣接する２層の電池セルモジュールの間に液体冷却アセンブリが設置され、該液体冷却アセンブリを通じて、隣接する２層の電池セルモジュールに同時に放熱冷却を行い、隣接するモジュールの間に電池セルモジュールを支えるブラケットを設置する必要がなく、電池パックの厚さ方向の寸法を縮小し、電池パックの空間利用率を高めることができる。液体冷却アセンブリの第１板と第２板との間に第１冷却流路が限定され、第２板と第３板との間に第２冷却流路が限定され、第１冷却流路と第２冷却流路の内には冷却液が通されるように設置され、それぞれ隣接する２層の電池セルモジュールに対して冷却放熱を行い、１つの冷却流路を通じて同時に隣接する２層の電池セルモジュールを冷却降温する方式と比べて、複数の層の電池セルモジュールの冷却降温効果を効果的に高め、電池セルモジュールの冷却が遅いために熱暴走などの危険が起こることを防止し、電池パックの使用寿命を延長することができる。
【図面の簡単な説明】
【０００８】
本開示の具体的な実施方式によって提供される電池パックの第１分解図である。

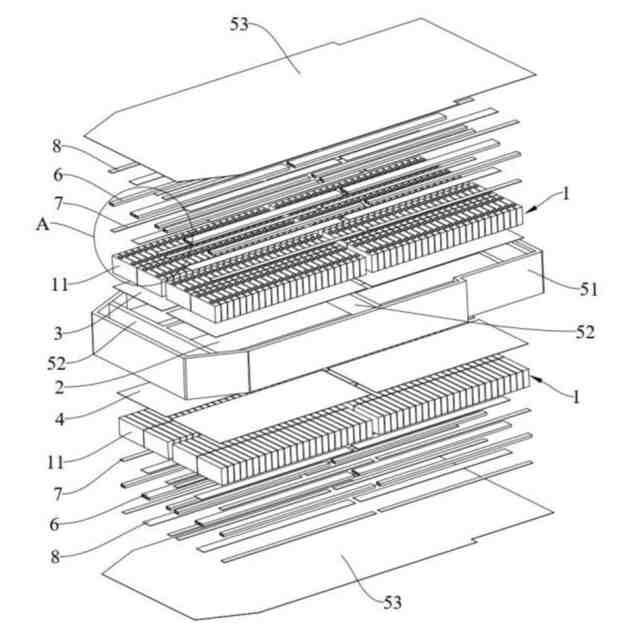

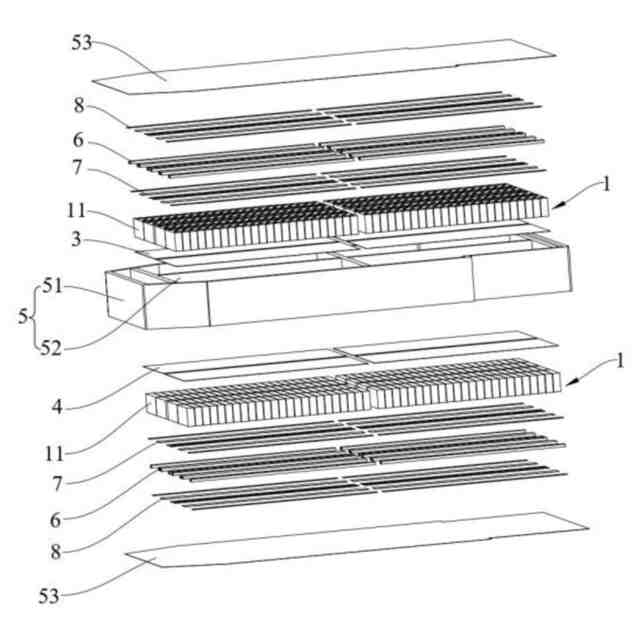

本開示の具体的な実施方式によって提供される電池パックの第２分解図である。

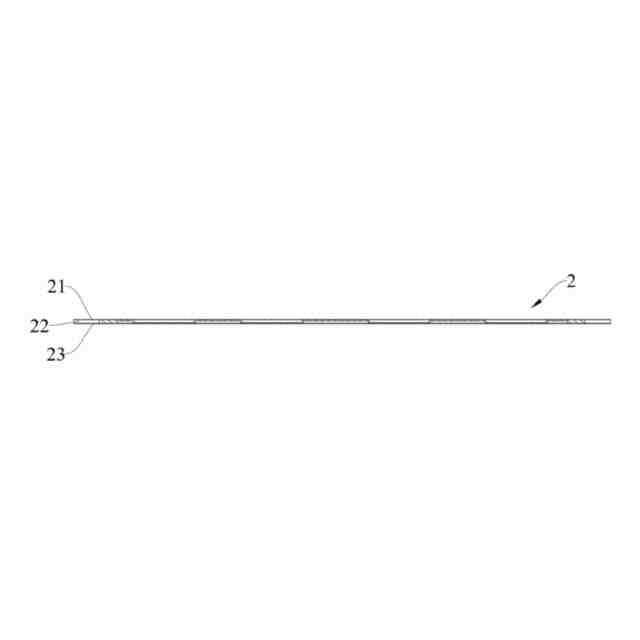

本開示の具体的な実施方式によって提供される液体冷却アセンブリの断面図である。

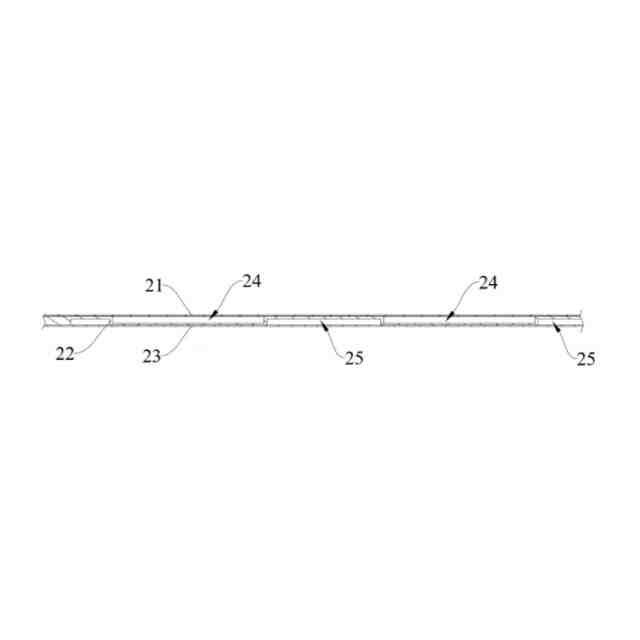

図３の局部図である。

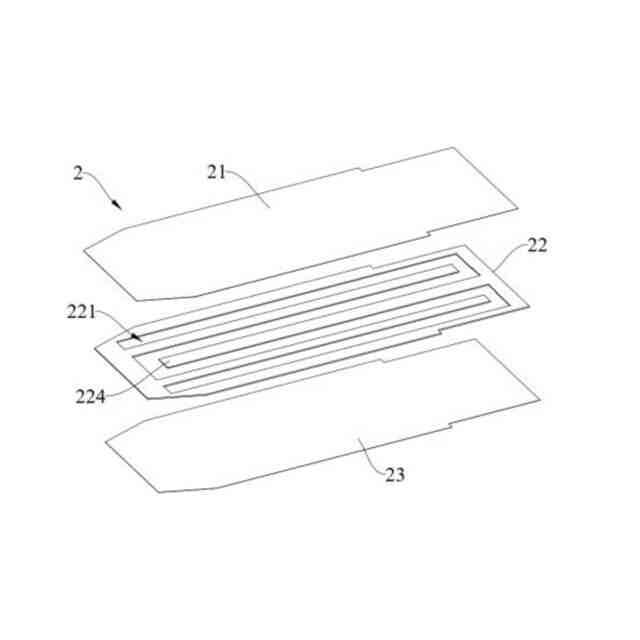

本開示の具体的な実施方式によって提供される液体冷却アセンブリの第１分解図である。

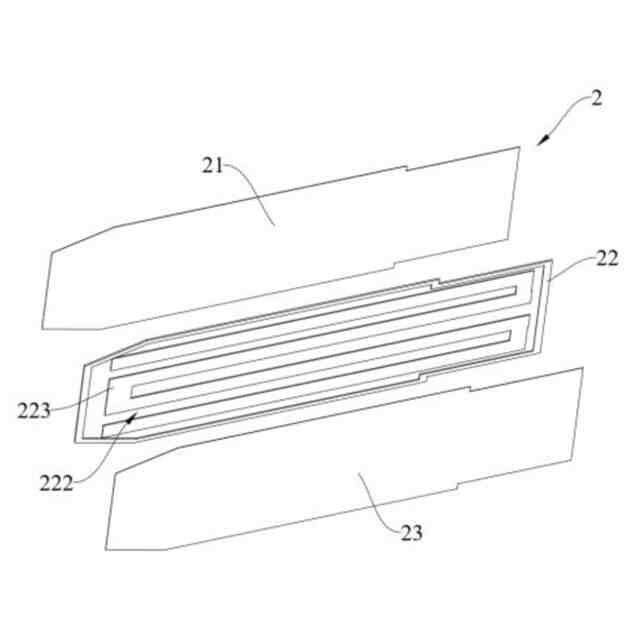

本開示の具体的な実施方式によって提供される液体冷却アセンブリの第２分解図である。

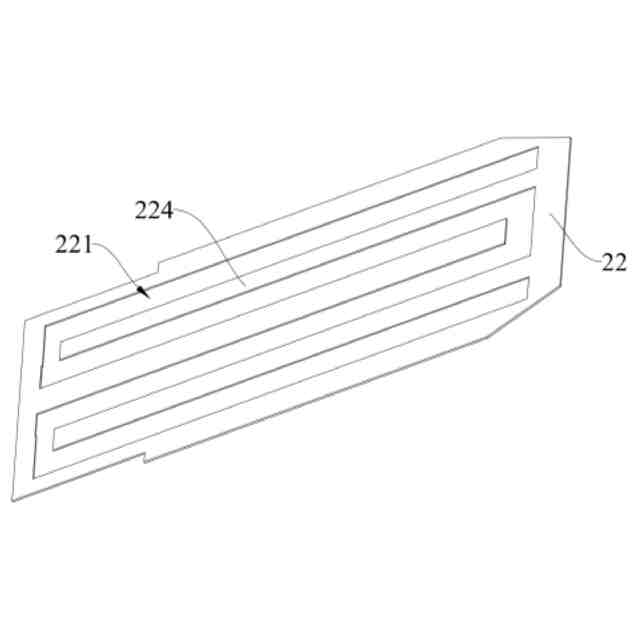

本開示の具体的な実施方式によって提供される液体冷却アセンブリの第２板の第１図である。

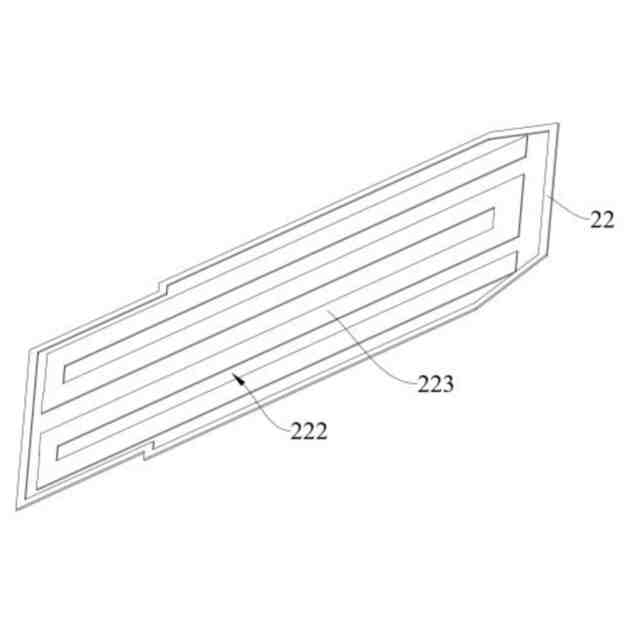

本開示の具体的な実施方式によって提供される液体冷却アセンブリの第２板の第２図である。

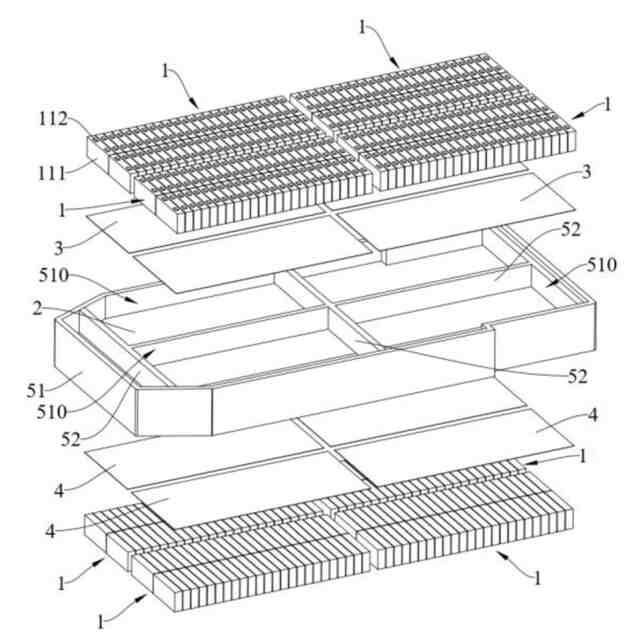

本開示の具体的な実施方式によって提供されるメインケースと電池セルモジュールの第１分解図である。
本開示の具体的な実施方式によって提供されるメインケースと電池セルモジュールの第２分解図である。
図２中のＡ箇所の局部拡大図である。
【発明を実施するための形態】
【０００９】
本開示の説明では、別途明確な規定と限定がない限り、用語「連結される」、「接続される」、「固定される」は広義に理解されるべきで、例えば、固定接続でもよく、着脱可能な接続でもよく、一体になってもよい。機械的な接続でもよく、電気的な接続でもよい。直接連結されてもよく、中間媒体を通じて間接的に連結されてもよく、２つの要素の内部の連通または２つの要素の相互作用関係を指してもよい。当業者にとって、具体的な状況に応じて前記用語の本開示における具体的な意味を理解してもよい。
【００１０】
本開示では、別途明確な規定と限定がない限り、第１の特徴が第２の特徴の「上」または「下」にあることは、第１と第２の特徴が直接接触することを含むだけでなく、第１と第２の特徴が直接接触せずにそれらの間の別の特徴を通じて接触することも含む。そして、第１の特徴が第２の特徴の「上」、「上方」、「上面」にあることは、第１の特徴が第２の特徴の正上方と斜め上方にあり、第１の特徴の水平高度が第２の特徴より高いことを含む。第１の特徴が第２の特徴の「下」、「下方」、「下面」にあることは、第１の特徴が第２の特徴の正下方と斜め下方にあり、第１の特徴の水平高度が第２の特徴より低いことを含む。
（【００１１】以降は省略されています）
