公開番号2025171993
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2025074016
出願日2025-04-28
発明の名称地上子及び地上子の製造方法
出願人日本信号株式会社
代理人個人
主分類B61L 3/12 20060101AFI20251113BHJP(鉄道)
要約【課題】熱膨張を低減させつつ防振性能を維持し、外装部分の変形を抑えられる地上子及び地上子の製造方法を提供すること。
【解決手段】地上子100は、内容物CNを収納するケース10と、内容物CNの形状に応じた凹凸部UEをもつ蓋20と、ケース10と蓋20との協働により形成される内容物CNの収容空間CSに充填されて、内容物CNを包含する弾性部材30とを備える。ケース10と蓋20との協働により形成される内容物CNの収容空間を極力小さくして該空間内に充填させる弾性部材30の量を抑えて弾性部材30の熱膨張を低減しつつ、弾性部材30による内容物CNの防振性能を維持できる。また、弾性部材30の熱膨張に伴って蓋20が外れたり、蓋20やケース10が変形したりすることを抑制できる。
【選択図】図1
特許請求の範囲【請求項１】
内容物を収納するケースと、
前記内容物の形状に応じた凹凸部をもつ蓋と、
前記ケースと前記蓋との協働により形成される前記内容物の収容空間に充填されて、前記内容物を包含する弾性部材と
を備える地上子。
続きを表示（約 560 文字）【請求項２】
前記ケースと前記蓋とにより前記弾性部材を挟んで押圧するように、前記ケースと前記蓋とを締結するロックピースを備える、請求項１に記載の地上子。
【請求項３】
前記蓋は、前記凹凸部を設けた天面部と、前記天面部の縁から前記ケースに向かう方向に延びる延在部とを有し、
前記ケースは、前記蓋に向かう方向に延びる側壁部を有し、
前記延在部は、前記側壁部の内面に沿って延びている、請求項１に記載の地上子。
【請求項４】
前記蓋は、前記天面部の内面と前記延在部の内面とにおいて、前記弾性部材と面的に密着している、請求項３に記載の地上子。
【請求項５】
前記側壁部と前記延在部との間の側方部を接着する接着部を備える、請求項３に記載の地上子。
【請求項６】
内容物を収納するケースと、前記内容物の形状に応じた凹凸部をもつ蓋と、前記ケースと前記蓋との協働により形成される前記内容物の収容空間に充填されて、前記内容物を包含する弾性部材とを備える地上子の製造方法であって、
前記収容空間に前記内容物を設置する設置工程と、
前記内容物が設置されている前記収容空間に前記弾性部材を充填させる充填工程と
を備える地上子の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、列車の運行を制御のために線路内に設置される地上子及び地上子の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
例えば、組込み処理と、溶着処理と、注入固化処理とにより地上子の成形加工を行う方法が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－１２７９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１では、各工程において作業性が悪くなりリードタイムが長くなる可能性や注入固化した物質の熱膨張による外殻の反りや変形、さらにはこれに見合う外殻の強度維持の問題等が生じ得る。
【０００５】
本発明は上記した点に鑑みてなされたものであり、熱膨張を低減させつつ防振性能を維持し、外装部分の変形を抑えられる地上子及び地上子の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するための地上子は、内容物を収納するケースと、内容物の形状に応じた凹凸部をもつ蓋と、ケースと蓋との協働により形成される内容物の収容空間に充填されて、内容物を包含する弾性部材とを備える。
【０００７】
上記地上子では、蓋が内容物の形状に応じた凹凸部をもつことで、ケースとの協働により形成される内容物の収容空間を極力小さくして該空間内に充填させる弾性部材の量を抑えて弾性部材の熱膨張を低減しつつ、弾性部材による内容物の防振性能を維持できる。また、この場合、弾性部材の熱膨張に伴って蓋が外れたり、蓋やケースが変形したりすることを抑制できる。
【０００８】

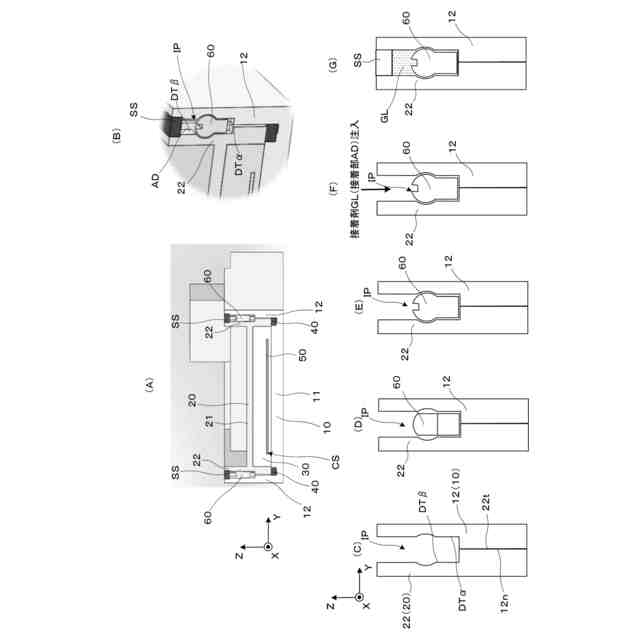

本発明の具体的な側面では、ケースと蓋とにより弾性部材を挟んで押圧するように、ケースと蓋とを締結するロックピースを備える。この場合、ロックピースによる締結によって、内容物の収容空間において弾性部材をケースや蓋に密着させた状態に維持でき、この際、弾性部材を挟んで押圧する方向についてロックピースの物理的作用による固定が可能となる。
【０００９】

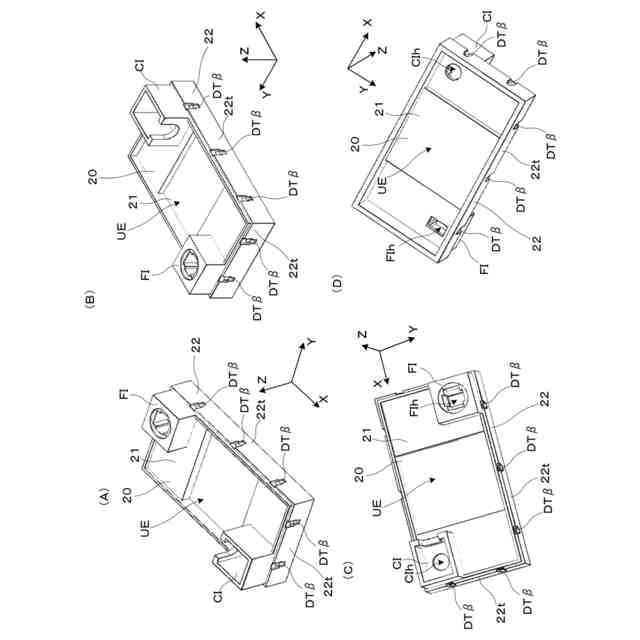

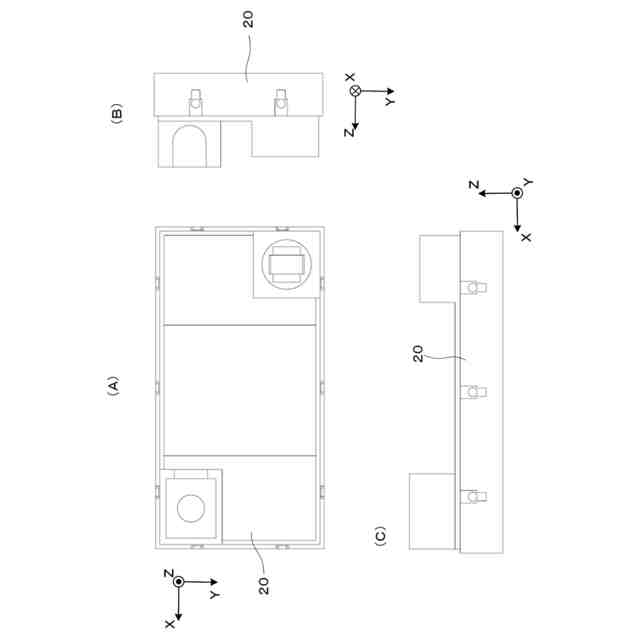

本発明の別の側面では、蓋は、凹凸部を設けた天面部と、天面部の縁からケースに向かう方向に延びる延在部とを有し、ケースは、蓋に向かう方向に延びる側壁部を有し、延在部は、側壁部の内面に沿って延びている。この場合、蓋の天面部に内容物に応じた凹凸形状部があることで、内容物の収容空間を所望の形状とすることができ、蓋の天面部の縁から延びる延在部をケースの側壁部の内面に沿って延びるように設けておくことで、弾性部材の熱膨張に伴う蓋への内部圧が天面部側のみに掛からないように分散させられる。
【００１０】
本発明のさらに別の側面では、蓋は、天面部の内面と延在部の内面とにおいて、弾性部材と面的に密着している。この場合、蓋に対する弾性部材の熱膨張は、天面部の内面と延在部の内面とに分散される。
（【００１１】以降は省略されています）
