特許ウォッチ

公開番号2025171100
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076097
出願日2024-05-08
発明の名称アレルゲン低減化化粧シート、それを用いたアレルゲン低減化粘着加工シート及びアレルゲン低減化化粧板
出願人大日本印刷株式会社
代理人弁理士法人三枝国際特許事務所
主分類B32B 27/00 20060101AFI20251113BHJP(積層体)
要約【課題】表面保護層中のアレルゲン低減化剤の添加量が少なくても、優れたアレルゲン低減化効果を発揮するアレルゲン低減化化粧シートを提供する。
【解決手段】少なくとも表面保護層を有する化粧シートであって、
(1)前記表面保護層は、架橋硬化型樹脂成分の硬化物、及び、アレルゲン低減化剤を含有し、
(2)前記アレルゲン低減化剤は、フェノール系ポリマーを含み、
(3)前記表面保護層は、更に、粒子径測定で2つ以上のピークを示す微粒子を含有する、
ことを特徴とするアレルゲン低減化化粧シート。
【選択図】なし
特許請求の範囲【請求項１】
少なくとも表面保護層を有する化粧シートであって、
（１）前記表面保護層は、架橋硬化型樹脂成分の硬化物、及び、アレルゲン低減化剤を含有し、
（２）前記アレルゲン低減化剤は、フェノール系ポリマーを含み、
（３）前記表面保護層は、更に、粒子径測定で２つ以上のピークを示す微粒子を含有する、
ことを特徴とするアレルゲン低減化化粧シート。
続きを表示（約 910 文字）【請求項２】
前記表面保護層中の前記アレルゲン低減化剤の含有量は、前記架橋硬化型樹脂成分の硬化物を１００質量部として、１質量部以上１０質量部未満である、請求項１に記載のアレルゲン低減化化粧シート。
【請求項３】
前記アレルゲン低減化剤の平均粒子径は、１μｍ以上１５μｍ以下である、請求項１に記載のアレルゲン低減化化粧シート。
【請求項４】
前記微粒子は、粒子径測定で、４μｍ未満のピークＡ、及び、４μｍ以上３０μｍ以下のピークＢを示す、請求項１に記載のアレルゲン低減化化粧シート。
【請求項５】
前記微粒子は、１種の微粒子、又は、複数種の微粒子を含む微粒子である、請求項１に記載のアレルゲン低減化化粧シート。
【請求項６】
前記表面保護層中の前記微粒子の含有量は、前記架橋硬化型樹脂成分の硬化物を１００質量部として、０．２質量部以上４０質量部以下である、請求項１に記載のアレルゲン低減化化粧シート。
【請求項７】
前記微粒子は、無機系微粒子及び／又は有機系微粒子である、請求項１に記載のアレルゲン低減化化粧シート。
【請求項８】
前記無機系微粒子は、シリカ、アルミナ、及び、ジルコニアからなる群より選択される少なくとも１種である、請求項７に記載のアレルゲン低減化化粧シート。
【請求項９】
前記有機系微粒子は、メラミン樹脂、及び、アクリル樹脂からなる群より選択される少なくとも１種の樹脂の樹脂ビーズである、請求項７に記載のアレルゲン低減化化粧シート。
【請求項１０】
前記架橋硬化型樹脂成分は、電離放射線硬化型樹脂成分であり、前記電離放射線硬化型樹脂成分は、１分子中に２個のラジカル重合性不飽和基を有する重量平均分子量１０００～３０００のウレタン（メタ）アクリレートオリゴマー（Ａ）、及び、１分子中に３個～１５個のラジカル重合性不飽和基を有する脂肪族ウレタン（メタ）アクリレートオリゴマー（Ｂ）を含有する、請求項１に記載のアレルゲン低減化化粧シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、アレルゲン低減化化粧シート、それを用いたアレルゲン低減化粘着加工シート及びアレルゲン低減化化粧板に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、建築物の内装材に用いられる建具、床、壁等の表面化粧等のために各種の化粧シートが用いられている。例えば、厚さ方向において順に、基材シートと、透明性樹脂層と、表面保護層とを有する積層体から構成される化粧シートが幅広く用いられており、必要に応じて基材シート上に装飾層を設けたり、接着性を高めるために透明性樹脂層と表面保護層との間にプライマー層を設けたり、表面保護層の耐傷性を高めるために表面保護層の樹脂成分に電離放射線硬化型樹脂を含有すること等が知られている。
【０００３】
化粧シートに機能性を付与する一例として、抗アレルゲン性を有する化粧シートが知られている。例えば、特許文献１には、少ない量の抗アレルゲン剤（アレルゲン低減化剤）でも、高い抗アレルゲン性（アレルゲン低減化効果）を発揮できる化粧シートが開示されている。
【０００４】
しかしながら、特許文献１では、アレルゲン低減化剤の量が少ないといえども、硬化型樹脂組成物１００質量部に対し１０～３０質量部添加されている（請求項１参照）。また、硬化型樹脂組成物中の６官能以上のウレタン（メタ）アクリレートオリゴマーが５０質量％以上であり（請求項１参照）、建材用の化粧シートとして用いるにはかなり硬いことから、アレルゲン低減化剤の添加量が１０質量部以上であると、表面保護層としての要求性能が低下するために、使用する樹脂としては硬い樹脂を用いることが必要になることが予想される。
【０００５】
更に、特許文献１では、表面保護層として用いられる硬化型樹脂組成物に、各種添加剤を添加することが記載されている（請求項４等参照）。しかしながら、特許文献１では、表面保護層にそれぞれの添加剤が有する効果を付与する目的で添加されているに過ぎず、アレルゲン低減化剤が示すアレルゲン低減化効果を更に向上させるとの相乗効果により、表面保護層中のアレルゲン低減化剤の添加量が少なくても優れたアレルゲン低減化効果を示すことについては検討されていない。
【０００６】
従って、表面保護層中のアレルゲン低減化剤の添加量が少なくても、高いアレルゲン低減化効果を示す化粧シートの開発が望まれている。
【先行技術文献】
【特許文献】
【０００７】
特開２０１２－１７１１９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、表面保護層中のアレルゲン低減化剤の添加量が少なくても、優れたアレルゲン低減化効果を発揮するアレルゲン低減化化粧シートを提供することを目的とする。また、本発明は、前記化粧シートを用いたアレルゲン低減化粘着加工シート及びアレルゲン低減化化粧板を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者は、鋭意研究を重ねた結果、表面保護層が架橋硬化型樹脂成分の硬化物、特定のアレルゲン低減化剤、及び、粒子径測定で２つ以上のピークを示す微粒子を含有する構成の化粧シートとすることにより上記目的を達成できることを見出し、本発明を完成するに至った。
【００１０】
即ち、本発明は、下記のアレルゲン低減化化粧シート、それを用いたアレルゲン低減化粘着加工シート及びアレルゲン低減化化粧板に関する。
１．少なくとも表面保護層を有する化粧シートであって、
（１）前記表面保護層は、架橋硬化型樹脂成分の硬化物、及び、アレルゲン低減化剤を含有し、
（２）前記アレルゲン低減化剤は、フェノール系ポリマーを含み、
（３）前記表面保護層は、更に、粒子径測定で２つ以上のピークを示す微粒子を含有する、
ことを特徴とするアレルゲン低減化化粧シート。
２．前記表面保護層中の前記アレルゲン低減化剤の含有量は、前記架橋硬化型樹脂成分の硬化物を１００質量部として、１質量部以上１０質量部未満である、項１に記載のアレルゲン低減化化粧シート。
３．前記アレルゲン低減化剤の平均粒子径は、１μｍ以上１５μｍ以下である、項１又は２に記載のアレルゲン低減化化粧シート。
４．前記微粒子は、粒子径測定で、４μｍ未満のピークＡ、及び、４μｍ以上３０μｍ以下のピークＢを示す、項１～３のいずれかに記載のアレルゲン低減化化粧シート。
５．前記微粒子は、１種の微粒子、又は、複数種の微粒子を含む微粒子である、項１～４のいずれかに記載のアレルゲン低減化化粧シート。
６．前記表面保護層中の前記微粒子の含有量は、前記架橋硬化型樹脂成分の硬化物を１００質量部として、０．２質量部以上４０質量部以下である、項１～５のいずれかに記載のアレルゲン低減化化粧シート。
７．前記微粒子は、無機系微粒子及び／又は有機系微粒子である、項１～６のいずれかに記載のアレルゲン低減化化粧シート。
８．前記無機系微粒子は、シリカ、アルミナ、及び、ジルコニアからなる群より選択される少なくとも１種である、項７に記載のアレルゲン低減化化粧シート。
９．前記有機系微粒子は、メラミン樹脂、及び、アクリル樹脂からなる群より選択される少なくとも１種の樹脂の樹脂ビーズである、項７又は８に記載のアレルゲン低減化化粧シート。
１０．前記架橋硬化型樹脂成分は、電離放射線硬化型樹脂成分であり、前記電離放射線硬化型樹脂成分は、１分子中に２個のラジカル重合性不飽和基を有する重量平均分子量１０００～３０００のウレタン（メタ）アクリレートオリゴマー（Ａ）、及び、１分子中に３個～１５個のラジカル重合性不飽和基を有する脂肪族ウレタン（メタ）アクリレートオリゴマー（Ｂ）を含有する、項１～９のいずれかに記載のアレルゲン低減化化粧シート。
１１．前記ウレタン（メタ）アクリレートオリゴマー（Ａ）の含有量は、前記電離放射線硬化型樹脂成分を１００質量％として５０質量％以上であり、前記脂肪族ウレタン（メタ）アクリレートオリゴマー（Ｂ）の含有量は、前記電離放射線硬化型樹脂成分を１００質量％として５０質量％未満である、項１０に記載のアレルゲン低減化化粧シート。
１２．前記表面保護層のナノインデンテーション硬さが８０ＭＰａ以上４００ＭＰａ以下である、項１～１１のいずれかに記載のアレルゲン低減化化粧シート。
１３．厚さ方向において順に、基材シートと、絵柄模様層と、透明性熱可塑性樹脂層と、前記表面保護層とを少なくとも備える積層体から構成される、項１～１２のいずれかに記載のアレルゲン低減化化粧シート。
１４．厚さ方向において順に、粘着シートと、項１～１３のいずれかに記載のアレルゲン低減化化粧シートとを少なくとも備える積層体から構成されるアレルゲン低減化粘着加工シート。
１５．厚さ方向において順に、化粧板基材と、項１～１３のいずれかに記載のアレルゲン低減化化粧シートとを少なくとも備える積層体から構成されるアレルゲン低減化化粧板。
１６．厚さ方向において順に、化粧板基材と、項１４に記載のアレルゲン低減化粘着加工シートとを少なくとも備える積層体から構成されるアレルゲン低減化化粧板。

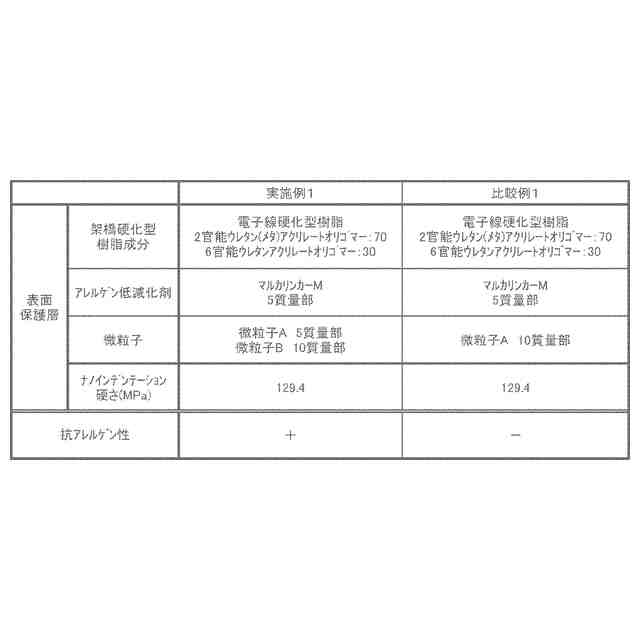

【発明の効果】
（【００１１】以降は省略されています）

関連特許
