公開番号2025170148
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025153424,2021161352
出願日2025-09-16,2021-09-30
発明の名称ブランク材、紙製容器および蓋材付き紙製容器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65D 5/20 20060101AFI20251107BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】リサイクル性を向上させることが可能な、ブランク材、紙製容器および蓋材付き紙製容器を提供する。

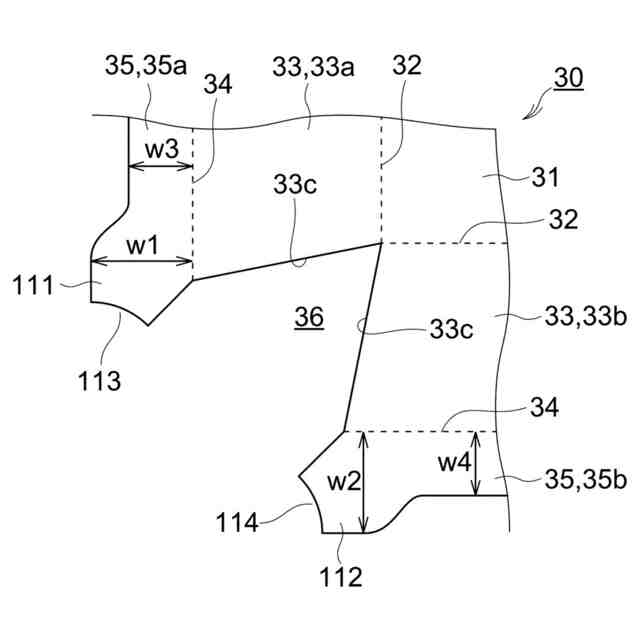

【解決手段】ブランク材30は、底部パネル31と、底部パネル31に第1折れ線32を介して連結された複数の側部パネル33と、各々の側部パネル33にそれぞれ第2折れ線34を介して連結された複数のフランジ片パネル35とを備えている。側部パネル33同士の間に隙間36が形成されている。一のフランジ片パネル35に、第1タブ片111が形成されている。一のフランジ片パネル35に隙間36を介して対向する他のフランジ片パネル35に、第1タブ片111と共にタブ100を形成する第2タブ片112が形成されている。
【選択図】図6
特許請求の範囲【請求項１】
紙容器を作製するためのブランク材であって、
底部パネルと、
前記底部パネルに第１折れ線を介して連結された複数の側部パネルと、
各々の側部パネルにそれぞれ第２折れ線を介して連結された複数のフランジ片パネルとを備え、
前記側部パネル同士の間に隙間が形成されており、
一のフランジ片パネルに、第１タブ片が形成されており、
前記一のフランジ片パネルに前記隙間を介して対向する他のフランジ片パネルに、前記第１タブ片と共にタブを形成する第２タブ片が形成されており、
平面視において、前記第１タブ片は、前記一のフランジ片パネルの内縁に直交する方向において、前記一のフランジ片パネルの他の部分よりも、前記底部パネルの中央から離れる側へ突出しており、
平面視において、前記第２タブ片は、前記他のフランジ片パネルの内縁に直交する方向において、前記他のフランジ片パネルの他の部分よりも、前記底部パネルの中央から離れる側へ突出しており、
前記ブランク材を組み立てた際に、平面視において、前記第１タブ片の一部は、前記他のフランジ片パネルの内縁に直交する方向において、前記他のフランジ片パネルの前記他の部分よりも、前記底部パネルの中央から離れる側へ突出しており、
前記ブランク材を組み立てた際に、平面視において、前記第２タブ片の一部は、前記一のフランジ片パネルの内縁に直交する方向において、前記一のフランジ片パネルの前記他の部分よりも、前記底部パネルの中央から離れる側へ突出している、ブランク材。
続きを表示（約 1,000 文字）【請求項２】
前記一のフランジ片パネルにおいて、前記第１タブ片の幅は、他の部分の幅よりも広い、請求項１に記載のブランク材。
【請求項３】
前記他のフランジ片パネルにおいて、前記第２タブ片の幅は、他の部分の幅よりも広い、請求項１または２に記載のブランク材。
【請求項４】
請求項１乃至３のいずれか一項に記載の前記ブランク材を組み立てることにより作製された紙容器と、
前記紙容器の表面に積層された成形フィルムとを備える、紙製容器。
【請求項５】
底部と、前記底部に第１折れ線を介して連結された複数の側部と、各々の側部にそれぞれ第２折れ線を介して連結された複数のフランジ片とを有する紙容器と、
前記紙容器の表面に積層された成形フィルムとを備え、
前記側部同士は、互いに連続することなく隣り合っており、
一のフランジ片に、第１タブ片が形成されており、
前記一のフランジ片に隣接する他のフランジ片に、第２タブ片が形成されており、
前記第１タブ片と前記第２タブ片とにより、前記紙容器から前記成形フィルムを剥離するためのタブが形成されており、
平面視において、前記第１タブ片は、前記一のフランジ片の内縁に直交する方向において、前記一のフランジ片の他の部分よりも、前記底部の中央から離れる側へ突出しており、
平面視において、前記第２タブ片は、前記他のフランジ片の内縁に直交する方向において、前記他のフランジ片の他の部分よりも、前記底部の中央から離れる側へ突出しており、
平面視において、前記第１タブ片の一部は、前記他のフランジ片の内縁に直交する方向において、前記他のフランジ片の前記他の部分よりも、前記底部の中央から離れる側へ突出しており、
平面視において、前記第２タブ片の一部は、前記一のフランジ片の内縁に直交する方向において、前記一のフランジ片の前記他の部分よりも、前記底部の中央から離れる側へ突出している、紙製容器。
【請求項６】
前記一のフランジ片において、前記第１タブ片の幅は、他の部分の幅よりも広い、請求項５に記載の紙製容器。
【請求項７】
前記他のフランジ片において、前記第２タブ片の幅は、他の部分の幅よりも広い、請求項５または６に記載の紙製容器。
【請求項８】
請求項４乃至７のいずれか一項に記載の前記紙製容器と、
前記紙製容器を密封する蓋材とを備える、蓋材付き紙製容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ブランク材、紙製容器および蓋材付き紙製容器に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来より、持ち帰り用の飲食物（いわゆる、テイクアウト商品）や、宅配される飲食物を収容する容器が知られている。
【０００３】
近年、海洋汚染の問題や環境負荷の低減を目的として、このような容器に使用する樹脂量の低減が求められており、樹脂量を削減したり、容器に使用する材質を変更したりすることが進められている。このような容器としては、紙容器と、上記紙容器の内壁に積層された成形フィルムとを備える紙製容器が知られている（例えば、特許文献１）。このような紙製容器では、食品が充填された後、蓋材によって、紙製容器が覆われる。
【先行技術文献】
【特許文献】
【０００４】
特表２０１３－５４５６７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、このような紙製容器では、環境負荷の低減を目的として、紙製容器に使用された紙のリサイクルが推進されている。このため、使用後に消費者が、紙容器から成形フィルムを簡単に剥離することができ、紙を容易にリサイクルできる容器が求められている。
【０００６】
本開示はこのような点を考慮してなされたものであり、リサイクル性を向上させることが可能な、ブランク材、紙製容器および蓋材付き紙製容器を提供することを目的とする。
【課題を解決するための手段】
【０００７】
一実施の形態によるブランク材は、底部パネルと、前記底部パネルに第１折れ線を介して連結された複数の側部パネルと、各々の側部パネルにそれぞれ第２折れ線を介して連結された複数のフランジ片パネルとを備え、前記側部パネル同士の間に隙間が形成されており、一のフランジ片パネルに、第１タブ片が形成されており、前記一のフランジ片パネルに前記隙間を介して対向する他のフランジ片パネルに、前記第１タブ片と共にタブを形成する第２タブ片が形成されている、ブランク材である。
【０００８】
一実施の形態によるブランク材において、前記第１タブ片の先端に第１切り欠き部が形成され、前記第２タブ片の先端に、前記第１切り欠き部と共に切り欠き部を形成する第２切り欠き部が形成されていてもよい。
【０００９】
一実施の形態によるブランク材において、前記一のフランジ片パネルにおいて、前記第１タブ片の幅は、他の部分の幅よりも広くてもよい。
【００１０】
一実施の形態によるブランク材において、前記他のフランジ片パネルにおいて、前記第２タブ片の幅は、他の部分の幅よりも広くてもよい。
（【００１１】以降は省略されています）
