公開番号2025162871
公報種別公開特許公報(A)
公開日2025-10-28
出願番号2024066343
出願日2024-04-16
発明の名称除電装置
出願人大日本印刷株式会社
代理人弁理士法人佐野特許事務所
主分類H05F 3/00 20060101AFI20251021BHJP(他に分類されない電気技術)
要約【課題】除電対象の物品の全体を確実に除電できる除電装置を提供する。
【解決手段】複数の第1電極と、複数の第2電極と、前記第1電極と前記第2電極との間に電気力線を発生させるように、前記第1電極及び前記第2電極にそれぞれ第1電圧及び前記第1電圧と異なる第2電圧を供給する電圧供給部と、を有する。第1支持具に配置された第1電極と第2支持具に配置された第2電極とが第1方向と交差する第2方向に隣り合うとともに、第1支持具に配置された第2電極と第2支持具に配置された第1電極とが第2方向と隣り合うように第1支持具及び第2支持具が配置された除電装置。
【選択図】図1
特許請求の範囲【請求項１】
複数の第１電極と、
複数の第２電極と、
前記第１電極と前記第２電極との間に電気力線を発生させるように、前記第１電極及び前記第２電極にそれぞれ第１電圧及び前記第１電圧と異なる第２電圧を供給する電圧供給部と、
前記第１電極と前記第２電極とを第１方向に距離をあけて交互に配置した第１支持具及び第２支持具と、を有し、
前記第１支持具に配置された前記第１電極と前記第２支持具に配置された前記第２電極とが前記第１方向と交差する第２方向に隣り合うとともに、前記第１支持具に配置された前記第２電極と前記第２支持具に配置された前記第１電極とが前記第２方向と隣り合うように前記第１支持具及び前記第２支持具が配置された除電装置。
続きを表示（約 630 文字）【請求項２】
１の第１電極と、
１の第２電極と、
前記第１電極と前記第２電極との間に電気力線を発生させるように、前記第１電極及び前記第２電極にそれぞれ第１電圧及び前記第１電圧と異なる第２電圧を供給する電圧供給部と、
前記第１電極を支持する第１支持具と、
前記第２電極を支持する第２支持具と、を有し、
前記第１電極と前記第２電極とが所定の間隔をあけて配置されるように、前記第１支持具及び前記第２支持具が配置された除電装置。
【請求項３】
前記電圧供給部は、前記第１電圧を接地電圧以上の電圧とし、前記第２電圧を接地電圧以下の電圧とする請求項１又は請求項２に記載の除電装置。
【請求項４】
前記第１支持具及び前記第２支持具は、シート状である請求項１又は請求項２に記載の除電装置。
【請求項５】
前記第１支持具及び前記第２支持具はともに棒状である請求項１又は請求項２に記載の除電装置。
【請求項６】
前記第１電極と前記第２電極との前記第１方向の距離は、３０ｃｍ以上６０ｃｍ以下である請求項１に記載の除電装置。
【請求項７】
前記第１電極と前記第２電極との前記第２方向の距離は、６０ｃｍ以上２００ｃｍ以下である請求項１に記載の除電装置。
【請求項８】
前記第１電極と前記第２電極とは同数である請求項１に記載の除電装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、除電装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、物品にイオン（正イオン及び負イオン）を吹き付けて、物品の除電を行うイオン発生器が提案されている。イオン発生器は、コロナ放電により正イオン及び負イオンを発生させる構成を挙げることができる。具体的には、イオン発生器は、一対の電極に電圧を印加することで起こるコロナ放電により、空気中の分子（例えば水分子）を電気的に分解し、正イオン（水素イオン（Ｈ＋））及び負イオン（酸素イオン（Ｏ２－））を発生させる（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２―１４９５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
イオンを吹き付けて除電を行う除電装置では、イオンを含む気流を発生させるために、送風装置を備える必要があり、構成が複雑になる。イオンを吹き付けて除電を行う構成の場合、除電対象の物品の表面の除電は、可能であるが、内部の除電が困難な場合がある。
【０００５】
また、上述したような、コロナ放電を利用するイオン発生器の場合、コロナ放電のために数千ボルト以上の高電圧を印加する必要がある。そのため、高電圧を発生させるための電源回路が必要になり、装置構成が複雑化及び大型化する。
【０００６】
本発明は、簡単な構成を有するとともに、除電対象の物品の全体を確実に除電できる除電装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するために本発明の除電装置は、複数の第１電極と、複数の第２電極と、前記第１電極と前記第２電極との間に電気力線を発生させるように、前記第１電極及び前記第２電極にそれぞれ第１電圧及び前記第１電圧と異なる第２電圧を供給する電圧供給部と、前記第１電極と前記第２電極とを第１方向に距離をあけて交互に配置した第１支持具及び第２支持具と、を有する。前記第１支持具に配置された前記第１電極と前記第２支持具に配置された前記第２電極とが前記第１方向と交差する第２方向に隣り合うとともに、前記第１支持具に配置された前記第２電極と前記第２支持具に配置された前記第１電極とが前記第２方向と隣り合うように前記第１支持具及び前記第２支持具が配置される。
【発明の効果】
【０００８】
本発明の除電装置によると、簡単な構成を有するとともに、除電対象の物品の全体を確実に除電することができる。
【図面の簡単な説明】
【０００９】

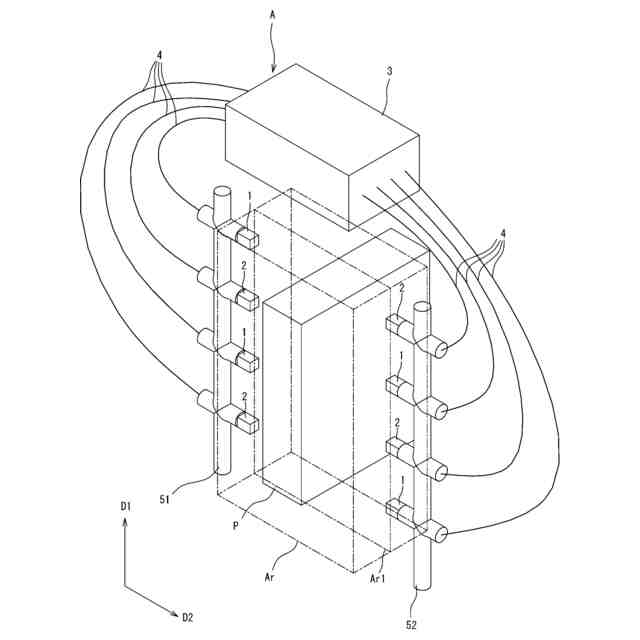

第１実施形態にかかる除電装置の概略図である。
図１に示す除電装置の構成を示すブロック図である。
正極及び負極で発生する電気力を示す電気力線ＥＬを示す図である。

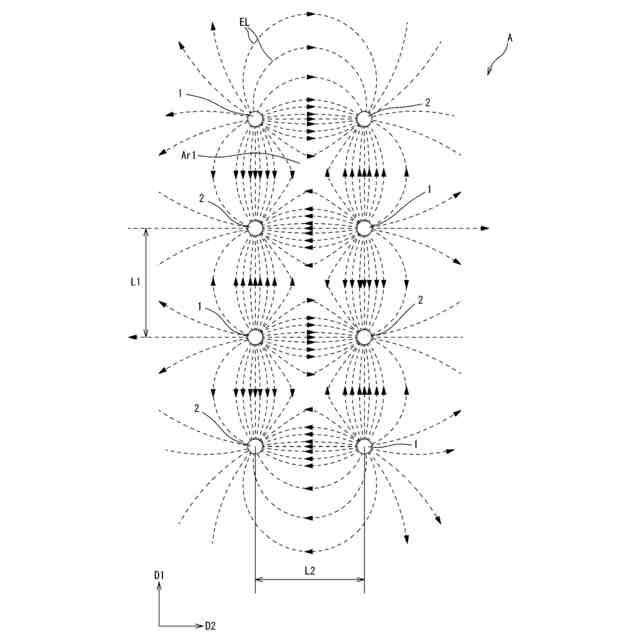

除電装置における電気力線を示す概略図である。

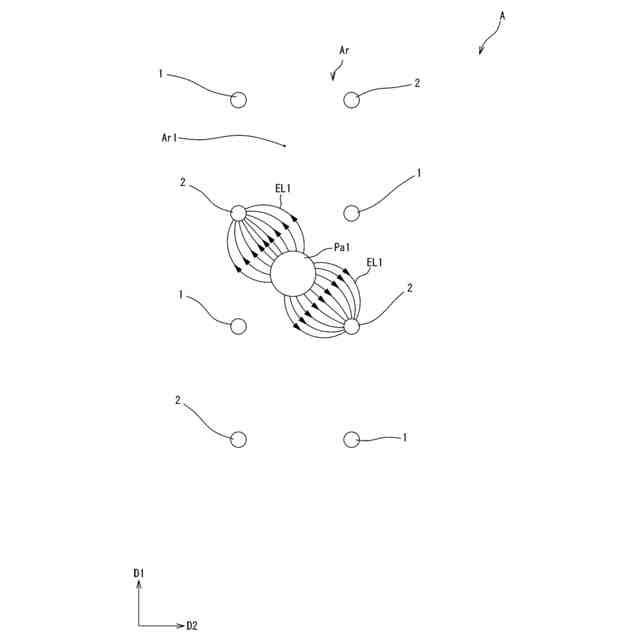

除電対象領域に正に帯電した物品が配置された状態を示す概略図である。

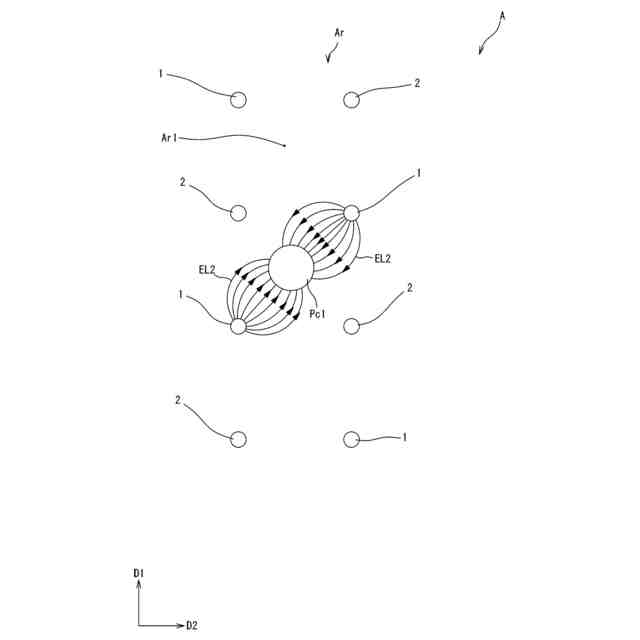

除電対象領域に負に帯電した物品が配置された場合を示す概略図である。

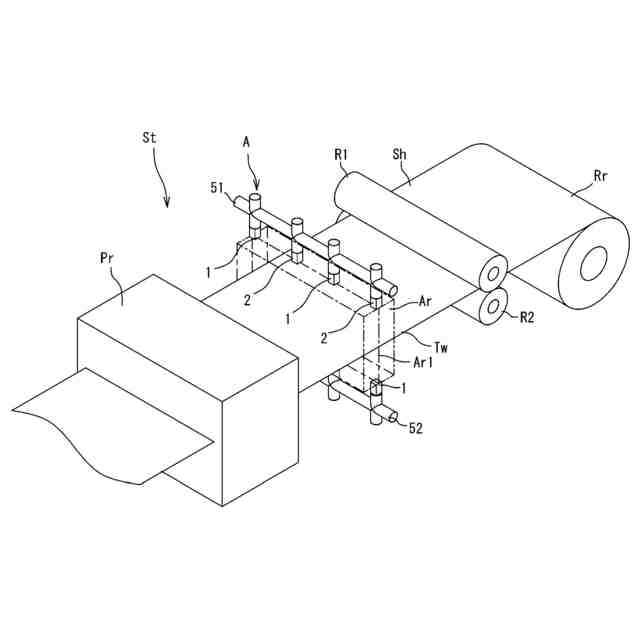

除電装置を利用したシート搬送装置の概略図である。
除電装置を利用した物品処理装置の概略図である。

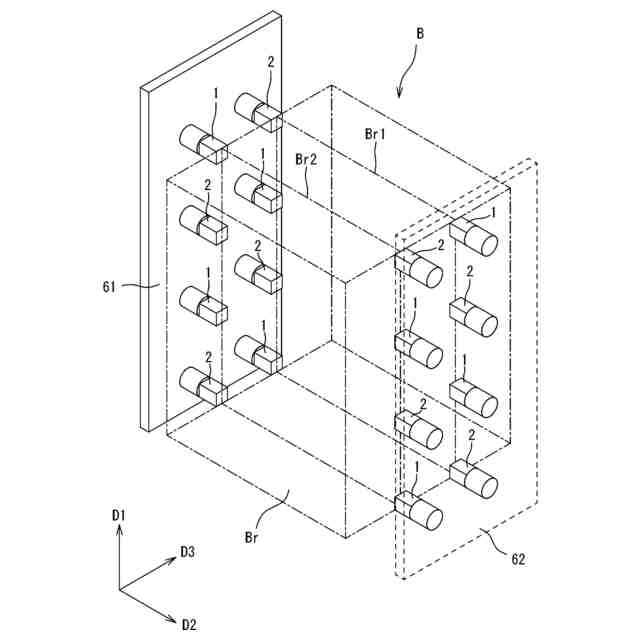

他の例の除電装置の概略図である。
他の例の除電装置の概略図である。
除電装置の利用例の概略図である。
【発明を実施するための形態】
【００１０】
以下の説明において、静電気等で帯電している物品Ｐから電荷を取り除く動作を除電と称する。
（【００１１】以降は省略されています）
