特許ウォッチ

公開番号2025158746
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061599
出願日2024-04-05
発明の名称印刷物
出願人大日本印刷株式会社
代理人個人,個人
主分類B41M 1/22 20060101AFI20251009BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】光源との関係によって視認される画像を切り替えることができ、高精細な画像を形成可能であって、製造が容易な印刷物を提供する。

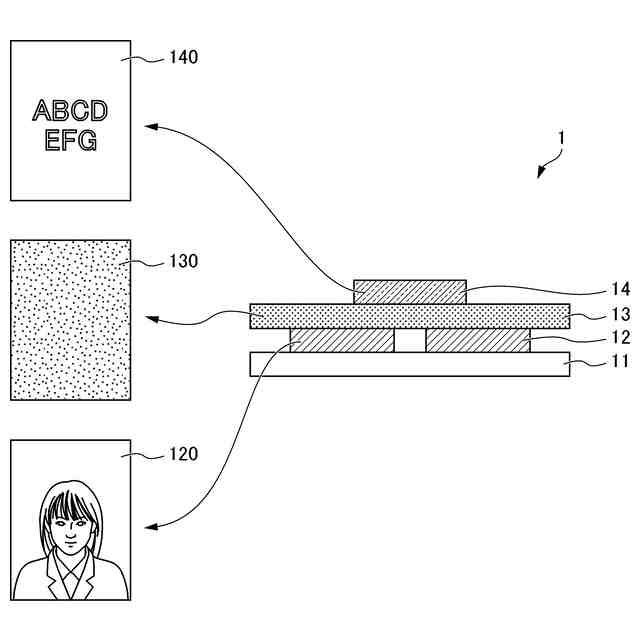

【解決手段】印刷物1は、光輝性材料を含み一様に観察されて目視環境下において画像が観察されない光輝層13と、光透過性を備えた材料によって形成されて光輝層13と積層されて第1画像140を形成する第1印刷層14と、光輝性材料を含まない材料によって形成されて第1印刷層14の観察側とは反対側に積層されて第2画像120を形成する第2印刷層12とを備える。
【選択図】図2
特許請求の範囲【請求項１】
光輝性材料を含み一様に観察されて目視環境下において画像が観察されない光輝層と、
光透過性を備えた材料によって形成されて前記光輝層と積層されて第１画像を形成する第１印刷層と、
前記第１印刷層の観察側とは反対側に積層されて第２画像を形成する第２印刷層と、
を備える印刷物。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の印刷物において、
前記光輝層は、目視で視認不可能な網点又は万線により一様に形成されていること、
を特徴とする印刷物。
【請求項３】
請求項１に記載の印刷物において、
前記光輝層は、大きさが３００μｍ以下の符号の集合により一様に形成されていること、
を特徴とする印刷物。
【請求項４】
請求項１から請求項３までのいずれか１項に記載の印刷物において、
基材層を備え、
前記基材層の観察側に前記第２印刷層が積層され、
前記第２印刷層の観察側に前記光輝層及び前記第１印刷層が積層されていること、
を特徴とする印刷物。
【請求項５】
請求項４に記載の印刷物において、
前記第１印刷層は前記光輝層よりも観察側に配置されていること、
を特徴とする印刷物。
【請求項６】
請求項４に記載の印刷物において、
前記光輝層は前記第１印刷層よりも観察側に配置されていること、
を特徴とする印刷物。
【請求項７】
請求項６に記載の印刷物において、

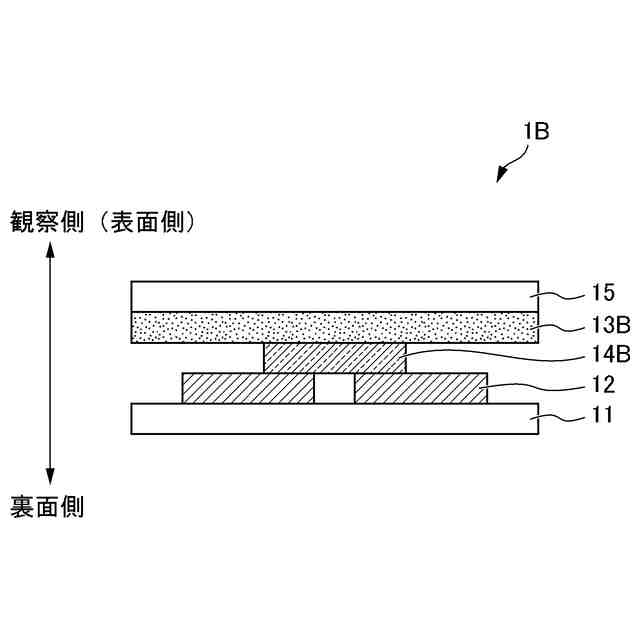

前記光輝層よりも観察側に保護層が配置されていること、
を特徴とする印刷物。
【請求項８】
請求項１に記載の印刷物において、
基材層を備え、
前記基材層の観察側に前記光輝層が積層され、

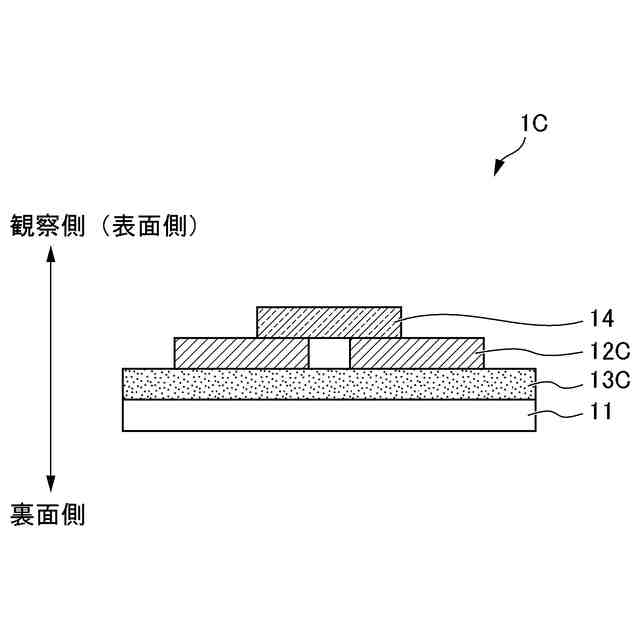

前記光輝層の観察側に前記第２印刷層が積層されていること、
を特徴とする印刷物。
【請求項９】
請求項１から請求項３までのいずれか１項に記載の印刷物において、
光源との関係の変化に応じて前記第１画像及び前記第２画像のうち、より視認しやすい画像が切り替わること、
を特徴とする印刷物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、印刷物に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
光源との関係によって視認される画像を切り替える技術が従来から知られている。例えば、特許文献１に記載の技術は、光輝性の材料を含む印刷層によって画像を形成し、光輝性の材料における反射強度が光源との関係によって変化することを利用して視認される画像を切り替えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－７５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、光輝性の材料（インキ等）は、光輝性を備えた粒子（顔料等）が含まれており、この光輝性を備えた粒子の粒径が比較的大きいことから、印刷版が目詰まりしやすかった。また、光輝性の材料は、ブランケット上へインキ残りが発生して汚れが発生する等の印刷不良が発生しやすかった。特に、光輝性の材料は、高精細な画像を形成しようとすると、印刷版の版形状も高精細となることから、より一層、目詰まりやブランケットへのインキ残り等の印刷不良が発生しやすい。そのため、光輝性の材料を用いる印刷物は、製造が困難であるという問題があった。したがって、従来の光輝性の材料を用いた印刷層は、高精細な画像の形成には不向きであり、簡単な図柄の画像を形成することが現実的であった。
【０００５】
本開示の課題は、光源との関係によって視認される画像を切り替えることができ、高精細な画像を形成可能であって、製造が容易な印刷物を提供することである。
【課題を解決するための手段】
【０００６】
本開示は、以下のような解決手段により、前記課題を解決する。なお、理解を容易にするために、本開示の実施形態に対応する符号を付して説明するが、これに限定されるものではない。
【０００７】
第１の開示は、光輝性材料を含み一様に観察されて目視環境下において画像が観察されない光輝層（１３、１３Ｂ、１３Ｃ、１３Ｄ）と、光透過性を備えた材料によって形成されて前記光輝層（１３、１３Ｂ、１３Ｃ）と積層されて第１画像（１４０）を形成する第１印刷層（１４、１４Ｂ）と、前記光輝性材料を含まない材料によって形成されて前記第１印刷層（１４、１４Ｂ）の観察側とは反対側に積層されて第２画像（１２０）を形成する第２印刷層（１２、１２Ｃ）と、を備える印刷物（１、１Ｂ、１Ｃ、１Ｄ）である。
【０００８】
第２の開示は、第１の開示に記載の印刷物（１、１Ｂ、１Ｃ）において、前記光輝層（１３、１３Ｂ、１３Ｃ）は、目視で視認不可能な網点又は万線により一様に形成されていること、を特徴とする印刷物（１、１Ｂ、１Ｃ）である。
【０００９】
第３の開示は、第１の開示に記載の印刷物（１Ｄ）において、前記光輝層（１３Ｄ）は、大きさが３００μｍ以下の符号の集合により一様に形成されていること、を特徴とする印刷物（１Ｄ）である。
【００１０】

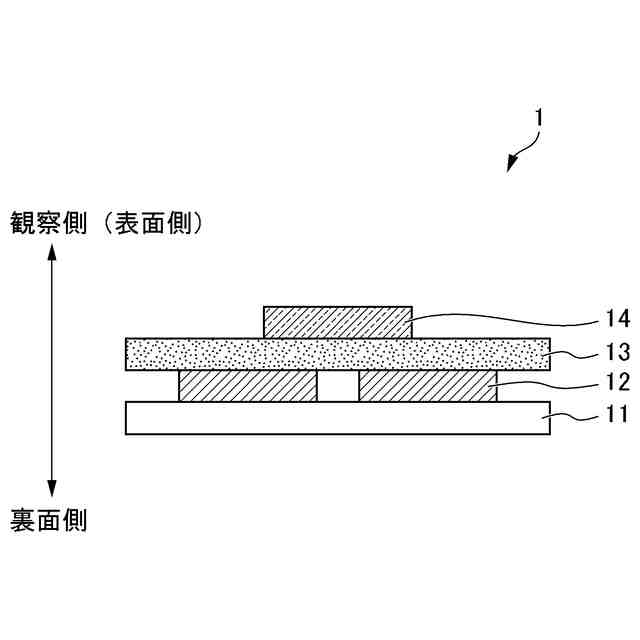

第４の開示は、第１の開示から第３の開示までのいずれかに記載の印刷物（１、１Ｂ、１Ｄ）において、基材層（１１）を備え、前記基材層（１１）の観察側に前記第２印刷層（１２）が積層され、前記第２印刷層（１２）の観察側に前記光輝層（１３、１３Ｂ、１３Ｄ）及び前記第１印刷層（１４、１４Ｂ）が積層されていること、を特徴とする印刷物（１、１Ｂ、１Ｄ）である。
（【００１１】以降は省略されています）
