公開番号2025157836
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060111
出願日2024-04-03
発明の名称測定システム、測定方法、測定プログラム、物体
出願人大日本印刷株式会社
代理人個人,個人
主分類G01B 11/00 20060101AFI20251008BHJP(測定;試験)
要約【課題】同一物体上における複数個所の位置や姿勢の変化を簡単かつ正確に測定することができる測定システム、測定方法、測定プログラム、物体を提供する。
【解決手段】測定システム1は、物体の複数個所に設けられたマーカー100と、マーカー100を撮影する撮影部10と、撮影部10によって撮影された画像情報に基づいて、複数のマーカー100それぞれの位置及び姿勢の情報を演算する演算部20と、を備えた測定システムであって、撮影部10は、時刻t1及び時刻t2(t1<t2)のそれぞれの時刻においてマーカー100を撮影し、演算部20は、時刻t1及び時刻t2のそれぞれの時刻における、マーカー100それぞれの位置及び姿勢の情報を演算し、時刻t1から時刻t2の間におけるロケット200上でのマーカー100それぞれの位置及び姿勢の変化を演算する。
【選択図】図1
特許請求の範囲【請求項１】

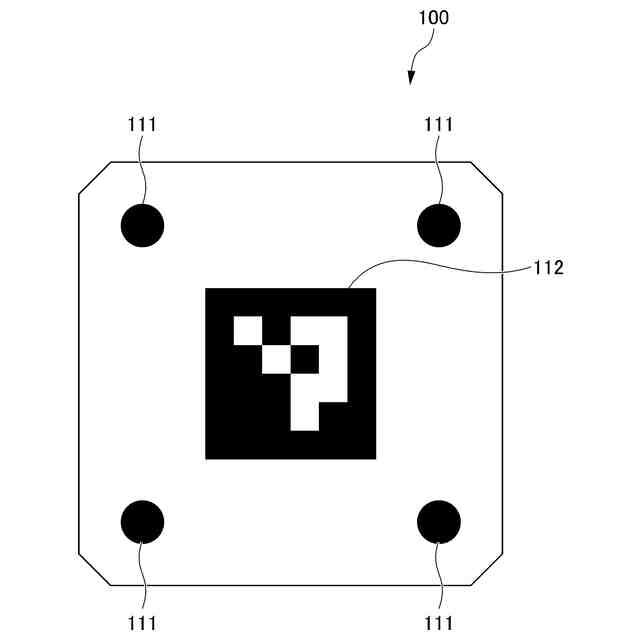

物体の複数個所に設けられたマーカーと、
前記マーカーを撮影する撮影部と、
前記撮影部によって撮影された画像情報に基づいて、複数の前記マーカーそれぞれの位置及び姿勢の情報を演算する演算部と、
を備えた測定システムであって、
前記撮影部は、時刻ｔ１及び時刻ｔ２（ｔ１＜ｔ２）のそれぞれの時刻において前記マーカーを撮影し、
前記演算部は、前記時刻ｔ１及び前記時刻ｔ２のそれぞれの時刻における、前記マーカーそれぞれの位置及び姿勢の情報を演算し、前記時刻ｔ１から前記時刻ｔ２の間における前記物体上での前記マーカーそれぞれの位置及び姿勢の変化を演算する、測定システム。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の測定システムにおいて、
複数の前記マーカーのうちの少なくとも１つは、その他の前記マーカーが設けられた部位よりも前記物体において変位し難い部位に設けられていること、
を特徴とする測定システム。
【請求項３】
請求項２に記載の測定システムにおいて、
前記演算部は、前記物体において変位し難い部位に設けられている前記マーカーを基準として、その他の前記マーカーの位置及び姿勢の変化を演算すること、
を特徴とする測定システム。
【請求項４】
請求項２又は請求項３に記載の測定システムにおいて、
前記物体において変位し難い部位に設けられている前記マーカーは、前記物体に対して、埋め込み、塗装、印刷、接着のいずれかの形態で設けられていること、
を特徴とする測定システム。
【請求項５】
物体の複数個所に設けられたマーカーと、
前記マーカーを撮影する撮影部と、
前記撮影部によって撮影された画像情報に基づいて、複数の前記マーカーそれぞれの位置及び姿勢の情報を演算する演算部と、
を備えた測定システムにおける測定方法であって、

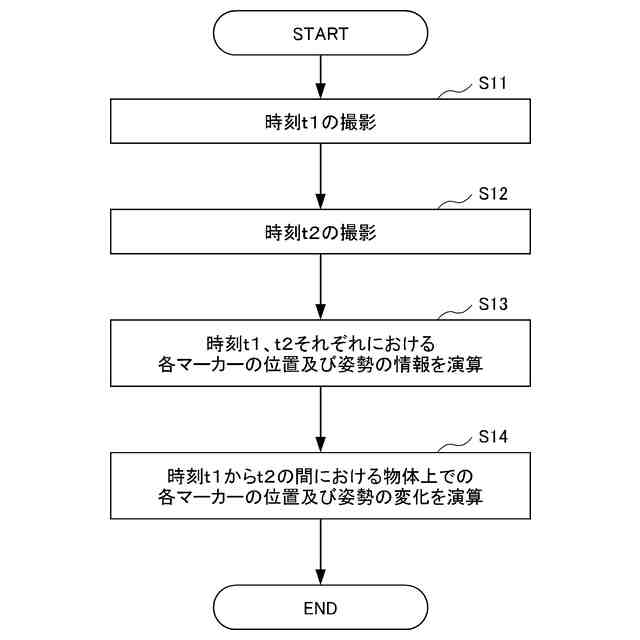

前記撮影部が、時刻ｔ１及び時刻ｔ２（ｔ１＜ｔ２）のそれぞれの時刻において前記マーカーを撮影するステップと、
前記演算部が、前記時刻ｔ１及び前記時刻ｔ２のそれぞれの時刻における、前記マーカーそれぞれの位置及び姿勢の情報を演算するステップと、
前記演算部が、前記時刻ｔ１から前記時刻ｔ２の間における前記物体上での前記マーカーそれぞれの位置及び姿勢の変化を演算するステップと、
を備える測定システムにおける測定方法。
【請求項６】
物体の複数個所に設けられたマーカーと、
前記マーカーを撮影する撮影部と、
前記撮影部によって撮影された画像情報に基づいて、複数の前記マーカーそれぞれの位置及び姿勢の情報を演算する演算部と、
を備えた測定システムに用いられる測定プログラムであって、
コンピューターに、
前記撮影部が、時刻ｔ１及び時刻ｔ２（ｔ１＜ｔ２）のそれぞれの時刻において前記マーカーを撮影するステップと、
前記演算部が、前記時刻ｔ１及び前記時刻ｔ２のそれぞれの時刻における、前記マーカーそれぞれの位置及び姿勢の情報を演算するステップと、
前記演算部が、前記時刻ｔ１から前記時刻ｔ２の間における前記物体上での前記マーカーそれぞれの位置及び姿勢の変化を演算するステップと、
を実行させるための測定プログラム。
【請求項７】
物体全体の基準となる本体部と、
前記本体部に対して変位可能、又は、変位のおそれがある変位可能部と、
を有し、
前記本体部に設けられたマーカーと、
前記変位可能部に設けられたマーカーと、
を有する物体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、測定システム、測定方法、測定プログラム、物体に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
複数個所の相対的な位置の変化を正確に測定することが望まれている。例えば、ロケットのような飛行体の各部の変形や締結部品の緩み等を正確に測定することができれば、不具合の発生を未然に防ぐことが可能である。また、橋梁等の建築物についても所定の部位の相対的な変位等を定期的に測定することができれば、メンテナンスの要否を容易に判断することができる。
【０００３】
特許文献１には、撮影画像から取得したワークの位置姿勢データを用いて、ワークの位置姿勢を算出する制御方法が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１１３３９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１では、同一物体上における複数個所の位置や姿勢の変化を簡単かつ正確に測定する技術は、開示も示唆もされていなかった。
【０００６】
本開示の課題は、同一物体上における複数個所の位置や姿勢の変化を簡単かつ正確に測定することができる測定システム、測定方法、測定プログラム、物体を提供することである。
【課題を解決するための手段】
【０００７】
本開示は、以下のような解決手段により、前記課題を解決する。なお、理解を容易にするために、本開示の実施形態に対応する符号を付して説明するが、これに限定されるものではない。
【０００８】
第１の開示は、物体（２００、３００）の複数個所に設けられたマーカー（１００、１１０）と、前記マーカー（１００、１１０）を撮影する撮影部（１０）と、前記撮影部（１０）によって撮影された画像情報に基づいて、複数の前記マーカー（１００、１１０）それぞれの位置及び姿勢の情報を演算する演算部（２０）と、を備えた測定システム（１）であって、前記撮影部（１０）は、時刻ｔ１及び時刻ｔ２（ｔ１＜ｔ２）のそれぞれの時刻において前記マーカー（１００、１１０）を撮影し、前記演算部（２０）は、前記時刻ｔ１及び前記時刻ｔ２のそれぞれの時刻における、前記マーカー（１００、１１０）それぞれの位置及び姿勢の情報を演算し、前記時刻ｔ１から前記時刻ｔ２の間における前記物体（２００、３００）上での前記マーカー（１００、１１０）それぞれの位置及び姿勢の変化を演算する、測定システム（１）である。
【０００９】
第２の開示は、第１の開示に記載の測定システム（１）において、複数の前記マーカー（１００、１１０）のうちの少なくとも１つ（１１０）は、その他の前記マーカー（１００）が設けられた部位よりも前記物体（２００、３００）において変位し難い部位に設けられていること、を特徴とする測定システム（１）である。
【００１０】

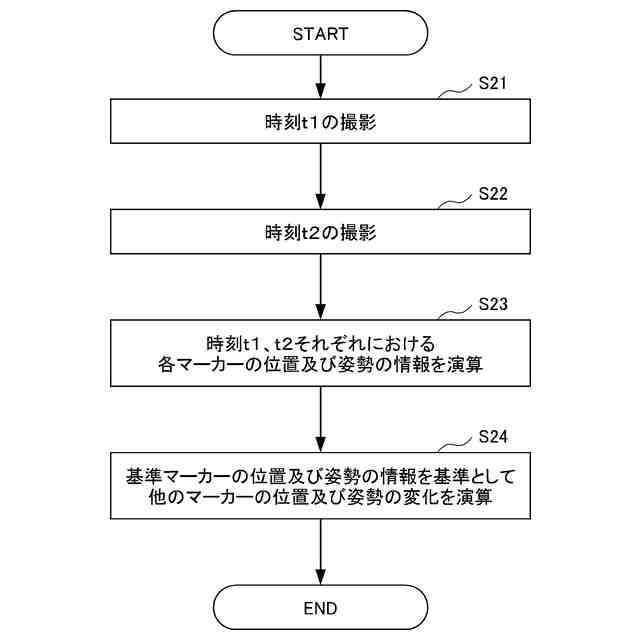

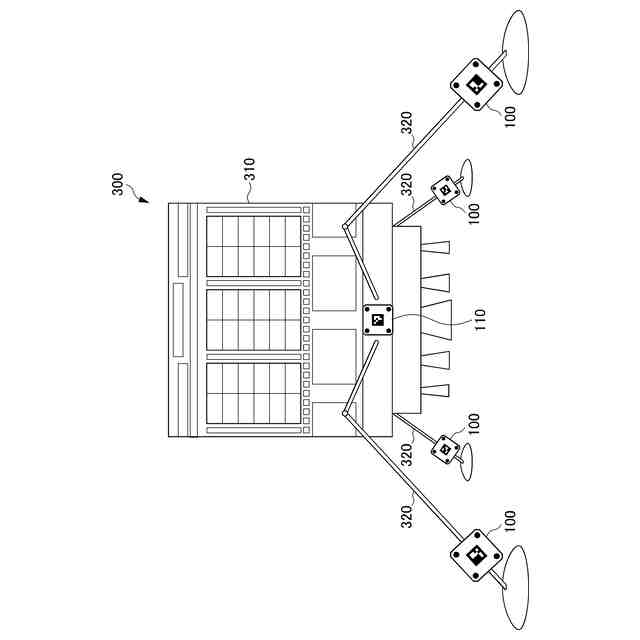

第３の開示は、第２の開示に記載の測定システム（１）において、前記演算部（２０）は、前記物体（３００）において変位し難い部位に設けられている前記マーカー（１１０）を基準として、その他の前記マーカー（１００）の位置及び姿勢の変化を演算すること、を特徴とする測定システム（１）である。
（【００１１】以降は省略されています）
