特許ウォッチ

公開番号2025145301
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045405
出願日2024-03-21
発明の名称ウェブ搬送装置及びウェブ搬送方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B41J 11/70 20060101AFI20250926BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】本開示は、低コストでウェブ上の除去対象位置を正確に特定可能なウェブ搬送装置及びウェブ搬送方法を提供する。

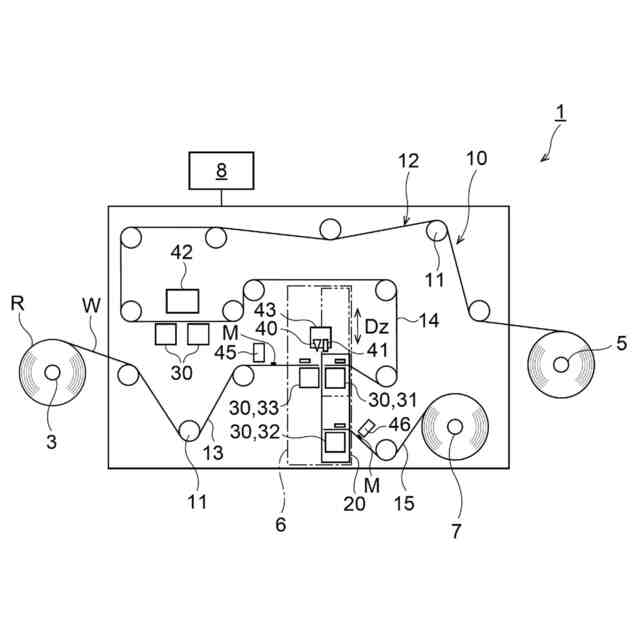

【解決手段】ウェブ搬送装置1は、除去対象部分Bを示すマークMが付与されたウェブWを搬送する搬送機構10と、マークMを検出する検出器45と、検出器45がマークMを検出したことに基づいて、ウェブWのうちマークMの周辺部分を除去する除去装置6と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
除去対象部分を示すマークが付与されたウェブを搬送する搬送機構と、
前記マークを検出する検出器と、
前記検出器が前記マークを検出したことに基づいて、前記ウェブのうち前記マークの周辺部分を除去する除去装置と、を備えた、ウェブ搬送装置。
続きを表示（約 720 文字）【請求項２】
前記除去装置は、

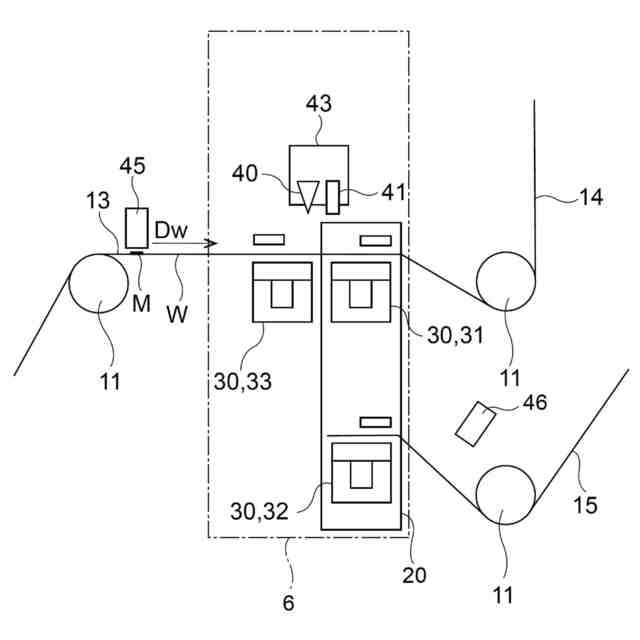

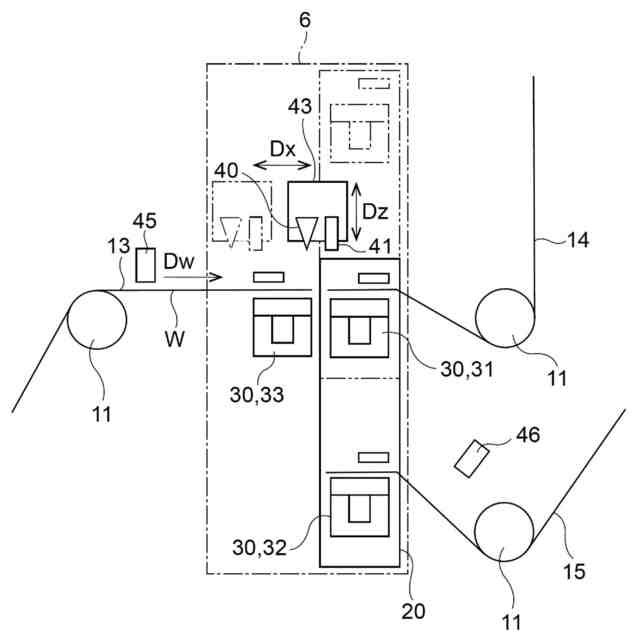

前記ウェブの搬送経路を第１搬送経路と第２搬送経路とに切り替える切替装置と、

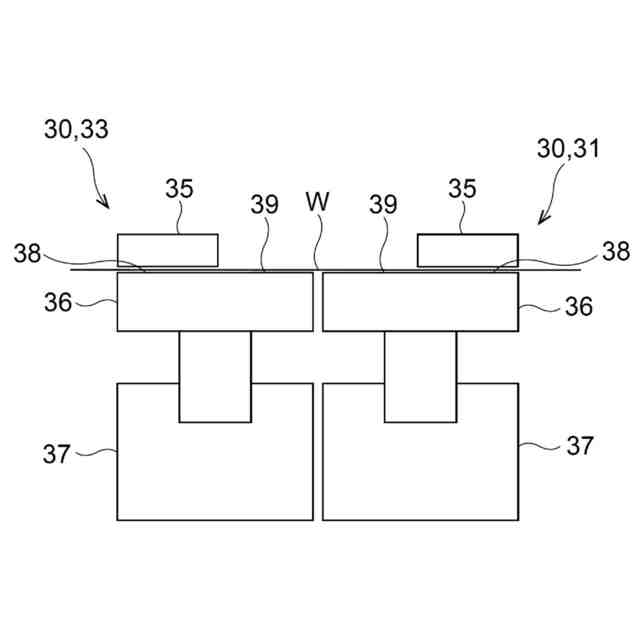

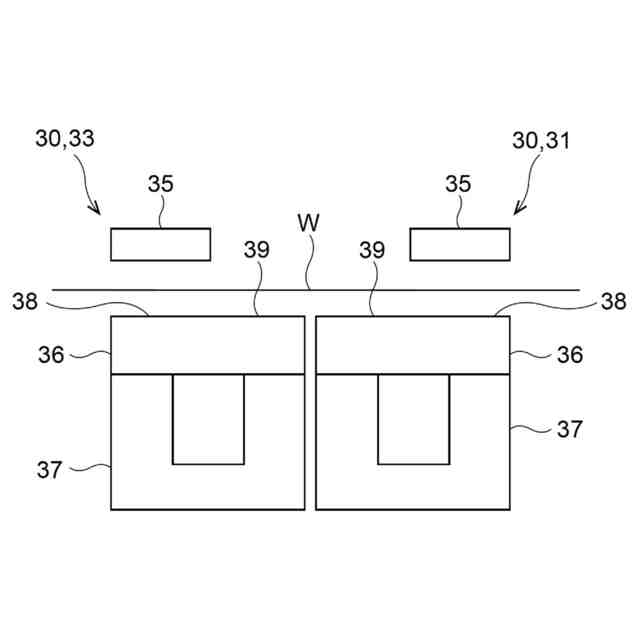

前記搬送経路において前記ウェブを挟持して保持する保持機構とを有し、
前記保持機構は、前記第１搬送経路において前記ウェブを挟持して保持する第１保持機構と、前記第２搬送経路において前記ウェブを挟持して保持する第２保持機構と、を含む、請求項１に記載のウェブ搬送装置。
【請求項３】
前記除去対象部分を含む前記マークは、前記第２搬送経路に送られ、前記第２搬送経路に前記マークを撮影する撮影装置が設けられる、請求項２に記載のウェブ搬送装置。
【請求項４】
前記除去装置は、前記ウェブを切断する切断装置と、前記ウェブを接合する第１接合装置とを含む、請求項１に記載のウェブ搬送装置。
【請求項５】

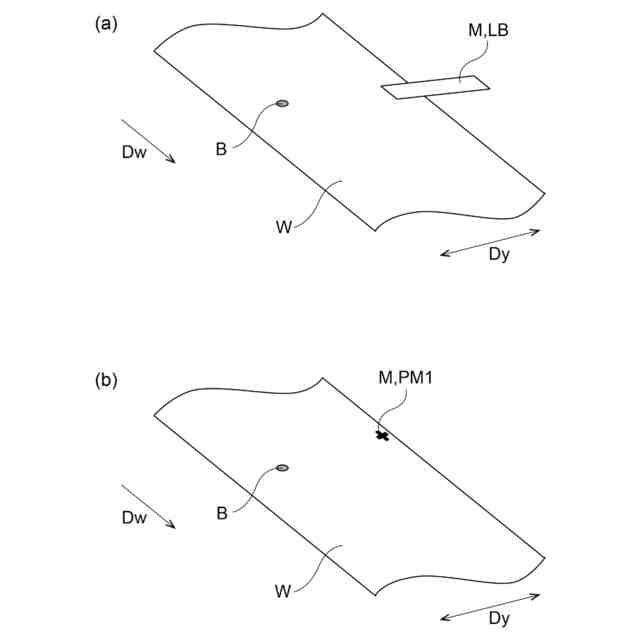

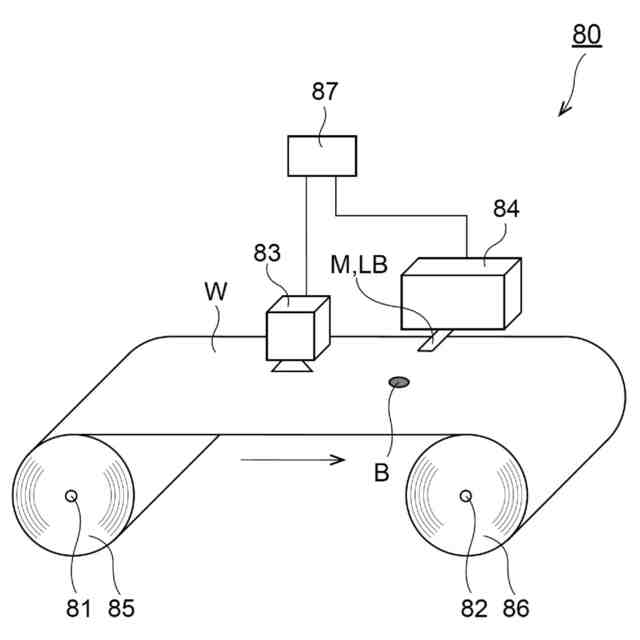

前記マークは、前記ウェブに貼付されたラベルである、請求項１に記載のウェブ搬送装置。
【請求項６】
前記ラベルに、磁気が付与されている、請求項５に記載のウェブ搬送装置。
【請求項７】
前記マークは、前記ウェブに印字されている、請求項１に記載のウェブ搬送装置。
【請求項８】

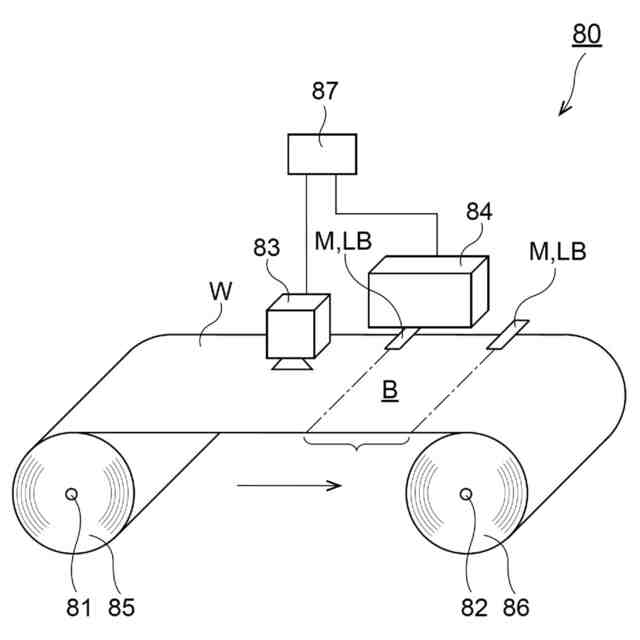

前記マークは、除去対象部分を含む領域の前後にそれぞれ付与されている、請求項１に記載のウェブ搬送装置。
【請求項９】
除去対象部分を示すマークが付与されたウェブを搬送する工程と、
前記マークを検出する工程と、
前記マークを検出したことに基づいて、前記ウェブのうち前記マークの周辺部分を除去する工程と、を備えた、ウェブ搬送方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ウェブ搬送装置及びウェブ搬送方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
原反ロールから繰り出されたウェブを搬送するウェブ搬送装置が知られている。ウェブ搬送装置は、例えば、プラスチックフィルムや金属フィルム等のウェブから不良部分を除去する不良除去装置を含む。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２７８１４号公報
特開２００４－２４４２００号公報
特許第３１０８１９３号公報
特開平２－９５６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の不良除去装置においては、不良除去を行う工程中に目視で不良位置を特定したり、別途設置した検査機により不良位置を特定したりしている。あるいは、不良除去装置の前工程で不良発生範囲を特定し、等ピッチに印刷されたマークに基づいて不良位置を検出している。しかしながら、従来の不良除去装置においては、目視で不良位置を特定する手間がかかったり、高価な検査機を導入したりすることが必要となる。また等ピッチにマークを印刷する場合、マークのピッチのカウントがずれてしまうおそれがある。
【０００５】
本開示は、低コストでウェブ上の除去対象位置を正確に特定可能なウェブ搬送装置及びウェブ搬送方法を提供する。
【課題を解決するための手段】
【０００６】
本開示の実施形態は、以下の［１］～［９］に関する。
【０００７】
［１］除去対象部分を示すマークが付与されたウェブを搬送する搬送機構と、前記マークを検出する検出器と、前記検出器が前記マークを検出したことに基づいて、前記ウェブのうち前記マークの周辺部分を除去する除去装置と、を備えた、ウェブ搬送装置。
【０００８】
［２］前記除去装置は、前記ウェブの搬送経路を第１搬送経路と第２搬送経路とに切り替える切替装置と、前記搬送経路において前記ウェブを挟持して保持する保持機構とを有し、前記保持機構は、前記第１搬送経路において前記ウェブを挟持して保持する第１保持機構と、前記第２搬送経路において前記ウェブを挟持して保持する第２保持機構と、を含む、［１］に記載のウェブ搬送装置。
【０００９】
［３］前記除去対象部分を含む前記マークは、前記第２搬送経路に送られ、前記第２搬送経路に前記マークを撮影する撮影装置が設けられる、［２］に記載のウェブ搬送装置。
【００１０】
［４］前記除去装置は、前記ウェブを切断する切断装置と、前記ウェブを接合する第１接合装置とを含む、［１］乃至［３］のいずれか１つに記載のウェブ搬送装置。
（【００１１】以降は省略されています）
