公開番号2025140227
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024039457
出願日2024-03-13
発明の名称クランプ装置及びウェブ搬送装置
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65H 20/16 20060101AFI20250919BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】搬送時にウェブをクランプした際、ウェブにシワが発生することを抑制するクランプ装置及びウェブ搬送装置を提供する。

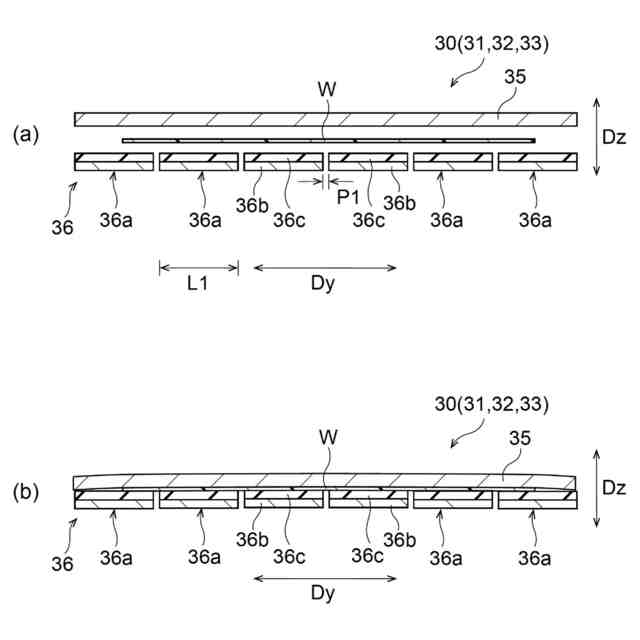

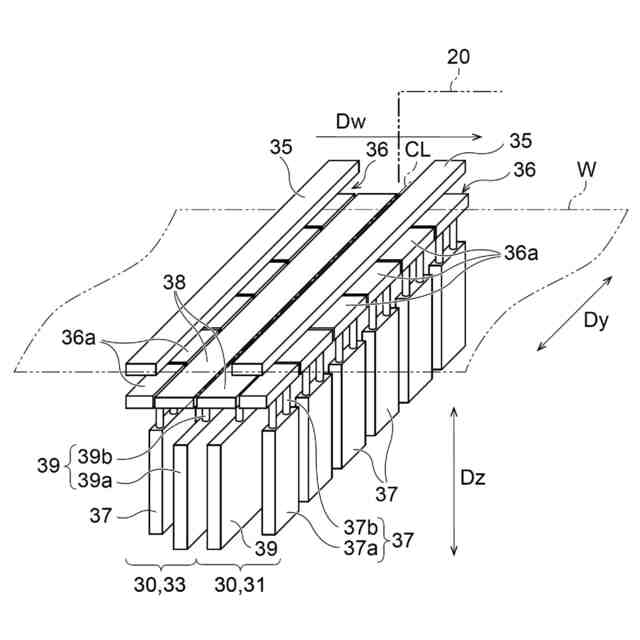

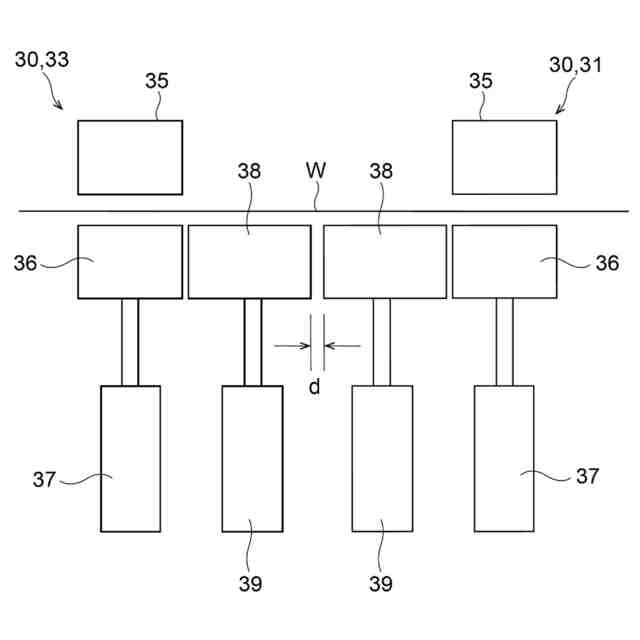

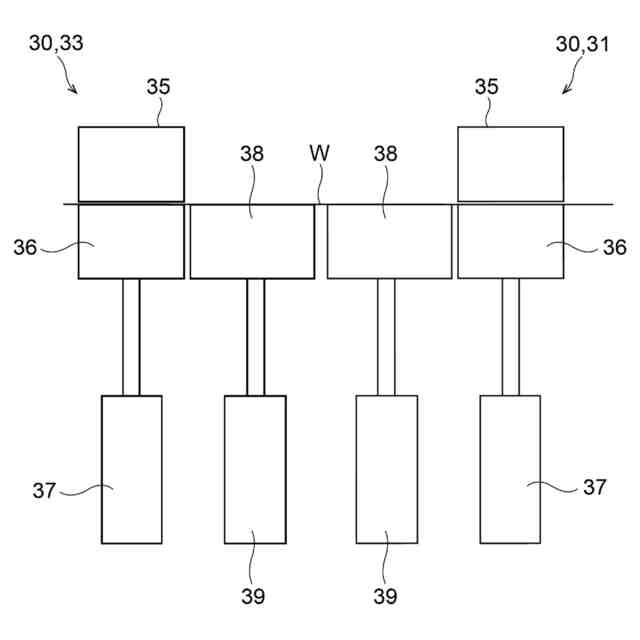

【解決手段】クランプ装置30は、固定された固定板35と、固定板に対して移動可能であり、固定板との間でウェブを挟持する可動板36と、可動板を固定板に対して移動させる可動板移動機構37と、を備えている。可動板は、ウェブWの幅方向に互いに離間して配置された複数の可動板部分36aを含む。
【選択図】図5
特許請求の範囲【請求項１】
固定された固定板と、
前記固定板に対して移動可能であり、前記固定板との間でウェブを挟持する可動板と、
前記可動板を前記固定板に対して移動させる可動板移動機構と、を備え、
前記可動板は、前記ウェブの幅方向に互いに離間して配置された複数の可動板部分を含む、クランプ装置。
続きを表示（約 940 文字）【請求項２】
前記複数の可動板部分は、一体となって前記固定板に対して移動する、請求項１に記載のクランプ装置。
【請求項３】
前記固定板は、前記ウェブの幅方向の全域にわたって互いに分離されることなく一体となった形状を有する、請求項１に記載のクランプ装置。
【請求項４】
前記ウェブに対して前記固定板の反対側に配置された貼受け板と、
前記貼受け板を、前記ウェブに対して接近及び離反する方向に対して移動する貼受け板移動機構と、を更に備えた、請求項１に記載のクランプ装置。
【請求項５】
前記貼受け板は、前記ウェブの幅方向の全域にわたって互いに分離されることなく一体となった形状を有する、請求項４に記載のクランプ装置。
【請求項６】
前記可動板部分は、前記ウェブと接触する接触部を有し、前記接触部は、弾性材料を含む、請求項１に記載のクランプ装置。
【請求項７】
前記ウェブの搬送方向において、前記固定板の長さは、前記可動板の長さよりも長く、
前記ウェブの搬送方向において、前記固定板と貼受け板とが一体化されている、請求項１に記載のクランプ装置。
【請求項８】
前記固定板は、前記ウェブの幅方向に互いに離間して配置された複数の固定板部分を含む、請求項１に記載のクランプ装置。
【請求項９】

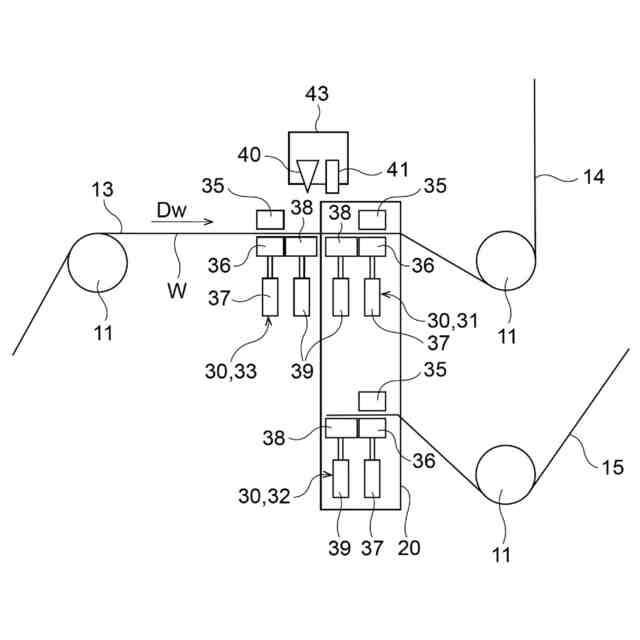

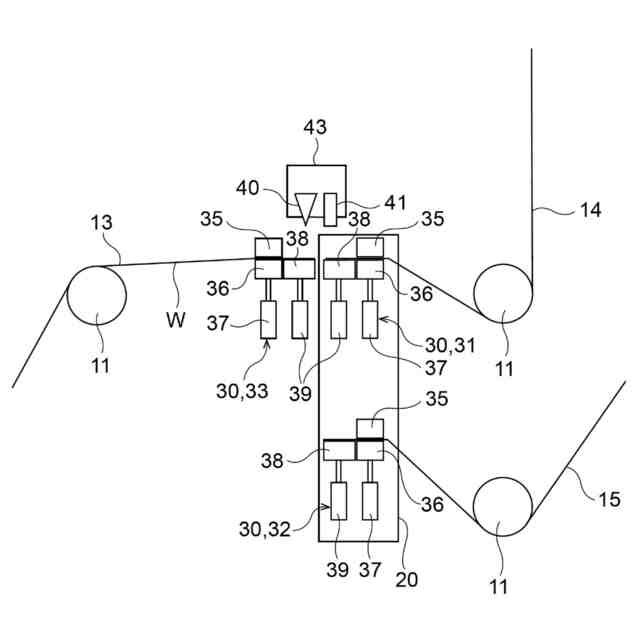

原反ロールから繰り出されたウェブを搬送する搬送機構と、
前記ウェブの搬送経路を切り替える切替装置と、
前記搬送経路において前記ウェブを挟持する、請求項１乃至８のいずれか一項に記載のクランプ装置と、を備えた、ウェブ搬送装置。
【請求項１０】

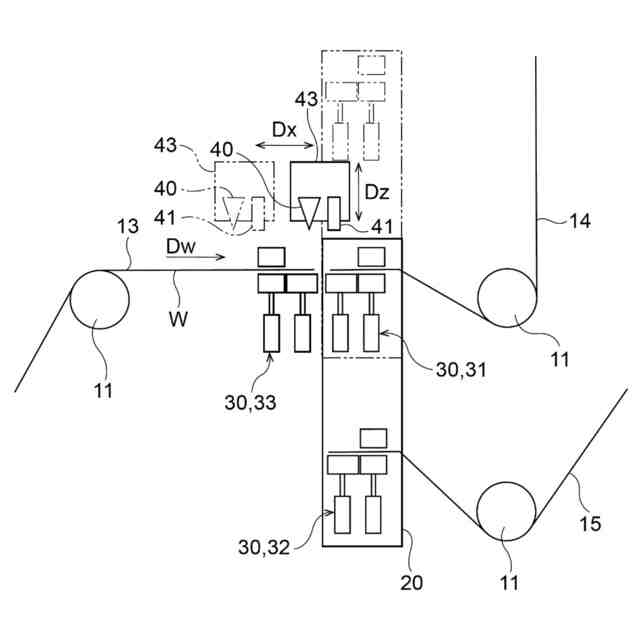

前記クランプ装置は、第１搬送経路において前記ウェブを挟持して保持する第１クランプ装置と、第２搬送経路において前記ウェブを挟持して保持する第２クランプ装置と、を含み、
前記切替装置は、前記搬送経路を切り替える際、前記第１クランプ装置及び前記第２クランプ装置を前記ウェブの搬送方向と直交する方向に移動させる、請求項９に記載のウェブ搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、クランプ装置及びウェブ搬送装置に関する。
続きを表示（約 990 文字）【背景技術】
【０００２】

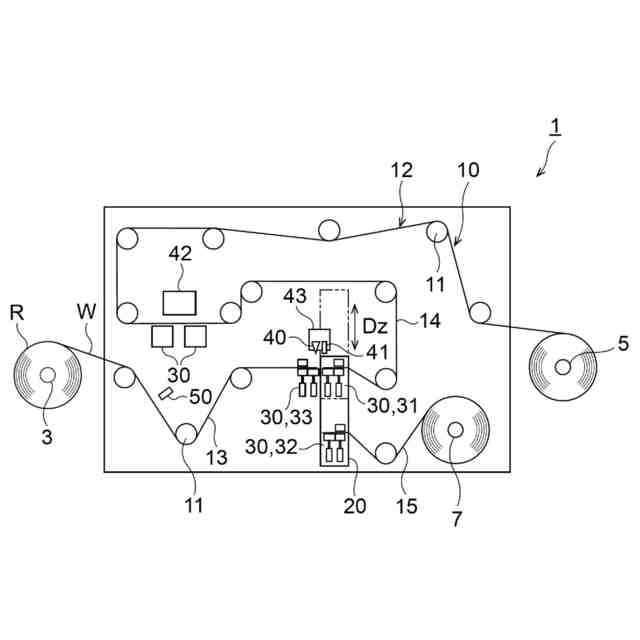

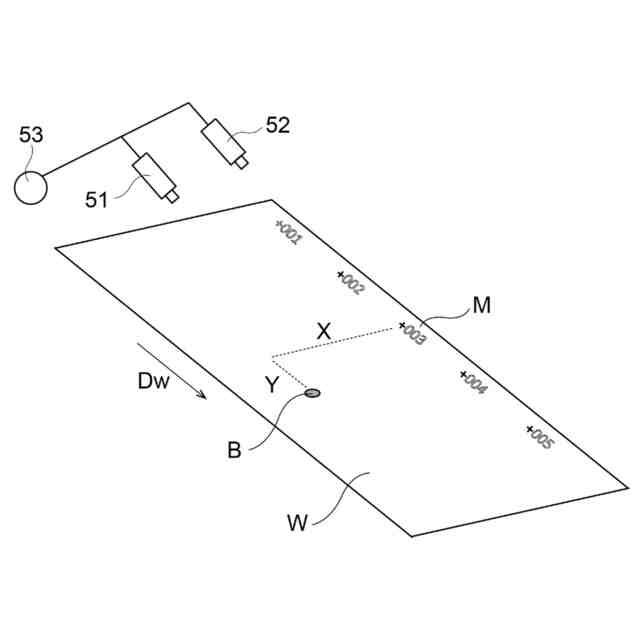

原反ロールから繰り出されたウェブを搬送するウェブ搬送装置が知られている。ウェブ搬送装置は、例えば、プラスチックフィルムや金属フィルム等のウェブから不良部分を除去する不良部分除去装置を含む。
【０００３】
ウェブ搬送装置において、ウェブを保持する保持機構として、ウェブを吸着して保持する吸着式の保持機構が用いられている。しかしながら、吸着式の保持機構では、コシの強いウェブを平坦化するには機能的に不十分であり、高張力搬送や、反りが生じるウェブ、異なる幅の複数のウェブを同一ラインで搬送するシーンにも適していない。
【０００４】
保持機構として、ウェブを挟持して保持するクランプ式の保持機構も存在する。しかしながら、クランプ式の保持機構は、ウェブの搬送時にウェブをクランプした際、ウェブにシワが発生する課題がある。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２７８１４号公報
特開２００４－２４４２００号公報
特許第３１０８１９３号公報
特開平２－９５６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、搬送時にウェブをクランプした際、ウェブにシワが発生することを抑制するクランプ装置及びウェブ搬送装置を提供する。
【課題を解決するための手段】
【０００７】
本開示の実施形態は、以下の［１］～［１１］に関する。
【０００８】
［１］固定された固定板と、前記固定板に対して移動可能であり、前記固定板との間でウェブを挟持する可動板と、前記可動板を前記固定板に対して移動させる可動板移動機構と、を備え、前記可動板は、前記ウェブの幅方向に互いに離間して配置された複数の可動板部分を含む、クランプ装置。
【０００９】
［２］前記複数の可動板部分は、一体となって前記固定板に対して移動する、［１］に記載のクランプ装置。
【００１０】
［３］前記固定板は、前記ウェブの幅方向の全域にわたって互いに分離されることなく一体となった形状を有する、［１］又は［２］に記載のクランプ装置。
（【００１１】以降は省略されています）
