公開番号2025170786
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2025129786,2021052014
出願日2025-08-01,2021-03-25
発明の名称注出口付きパウチ
出願人大日本印刷株式会社
代理人個人,個人,個人,個人,個人
主分類B65D 30/16 20060101AFI20251112BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】注出口付きパウチにおいて、内容物が閉塞されずに注出されるように、注出口には閉塞防止リブが設けられることがあるが、注出口の重量増、コストアップの問題がある。本開示は、注出口に閉塞防止部を有していないにもかかわらず、内容物を注出する際に閉塞状態が生じにくい、注出口付パウチを提供することを課題とする。
【課題を解決するための手段】
本開示の注出口付きパウチ50は、少なくとも最内層に熱可塑性樹脂層を有し、少なくとも紙基材層を含む積層シート60から構成されるパウチ本体51と、注出口40を備え、
前記パウチ本体51は、注出口本体41が接合された上縁シール部512と、前期上縁シール部512の下側に連なる胴部513と。前記胴部513の下側に連なる底部514を備えている。
【選択図】図2
特許請求の範囲【請求項１】
少なくとも最内層に熱可塑性樹脂層を有し、少なくとも紙基材層を含む積層シート
からなる１枚の矩形状のブランク板
から構成されるパウチ本体と、
前記ブランク板は折り曲げ線を備え、
前記ブランク板の上下方向の中央には、横断する中間横折り曲げ線を備え、
前記パウチ本体の上縁部に接合される注出口本体と、
前記パウチ本体の上縁部には、前記積層シートからなる表側ブランク板と裏側ブランク板の内面同士が接合された上縁シール部と、
前記パウチ本体と前記注出口本体とが接合される注出口接合部は、前記上縁シール部に含まれており、
前記上縁シール部の下側には、胴部が連なっており、
前記胴部は、表裏の壁面板と、左右の側面板を含み、
前記胴部の下側には、底部を備えている注出口付きパウチ。
続きを表示（約 170 文字）【請求項２】
前記表側側面板および前記裏側側面板は、前記底辺と直交する辺を基準に、線対称である
請求項１に記載の注出口付きパウチ。
【請求項３】
前記表側側面板の底辺の長さと、前記裏側側面板の底辺の長さとを足した長さが、前記底
部の前後方向の長さと同じである請求項１または２に記載の注出口付きパウチ。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体等の流動体が充填され、その流動体が注出口から注出される注出口付きパウチに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来の注出口付きパウチの一例として、内容物がジュース、栄養ドリンク、ゼリー等の飲食物であり、その注出口付きパウチの注出口に、喫食者が口にて銜え、口腔内を陰圧にして吸い出す例があった。
その際に、陰圧にて注出口付きパウチのパウチ本体の表裏のフィルムが内方に向って変形して、内容物の流路を塞ぎ、内容物が残っているにもかかわらず、注出できなくなることがあった。その対応技術として、特許文献１の注出口付きパウチが開示されている。
【０００３】

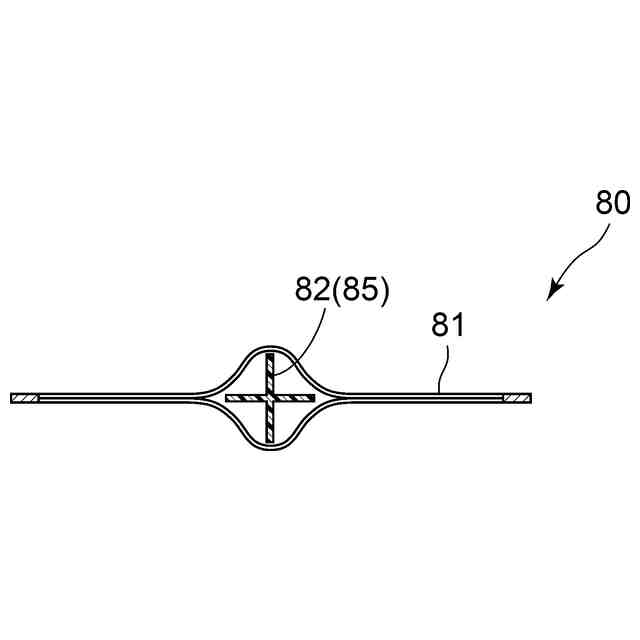

図１に、特許文献１の注出口付きパウチ８０を示す。図１Ａは、注出口付きパウチ８０の正面図を示し、図１Ｂは、図１Ａに記載の断面位置Ｘ－Ｘでの切断部端面図を示す。
図１Ａの注出口付きパウチ８０は、パウチ本体８１と注出口本体８２とを備えている。注出口本体８２は、パウチ本体８１の上縁部に接合されている。また、注出口本体８２は、パウチ本体８１と接合される接合基部８４と、パウチ本体８１の外側に延びる筒部８３と、内側に延びる閉塞防止部８５を備えている。
【０００４】
内容物が注出されて、特に吸い出されて、その残量が少なくなると、表裏のパウチ本体８１を構成する表裏のフィルムの間隔が無くなり、内容物の流路を塞ぐことがある。そのために内容物が残っているにもかかわらず、注出不能となることがあった。特許文献１の注出口付きパウチ８０では、閉塞防止部８５が設けられることにより、流路を確保できているので、内容物を円滑に注出することができた。
【先行技術文献】
【特許文献】
【０００５】
特開平１０－９５４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、注出口本体８２は合成樹脂にて成形されていることが多く、注出口本体８２に閉塞防止部８５が設けられることで、注出口本体８２の重量増、コストアップとなっていた。
【０００７】
本開示は、注出口本体４１に閉塞防止部を有していないにもかかわらず、内容物を注出する際に閉塞状態が生じにくい、注出口付パウチを提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記の課題を解決するための手段として、本開示の注出口付きパウチ５０は、
少なくとも最内層に熱可塑性樹脂層６３を有し、少なくとも紙基材層６２を含む積層シート６０から構成されるパウチ本体５１と、
前記パウチ本体５１の上縁部２４に接合される注出口本体４１と、
前記パウチ本体５１の上縁部２４には、前記積層シート６０からなる表側ブランク板１０ｂと裏側ブランク板１０ａの内面同士が接合された上縁シール部５１２と、
前記パウチ本体５１と前記注出口本体４１とが接合される注出口接合部５１１は、前記上縁シール部５１２に含まれており、
前記上縁シール部５１２の下側には、胴部５１３が連なっており、
前記胴部５１３は、表裏の壁面板３１と、左右の側面板３２を含み、
前記胴部５１３の下側には、底部５１４を備えている。
【０００９】
本開示の注出口付きパウチ５０は、
前記側面板３２の下側に連なる突出部５１５が前記底部５１４側に折り曲げられて、前記底部５１４に接合されていてもよい。
【００１０】
本開示の注出口付きパウチ５０は、
前記積層シート６０からなる１枚のブランク板１０から組み上げられていてもよい。
（【００１１】以降は省略されています）
