公開番号2025169444
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2025142112,2024044781
出願日2025-08-28,2021-02-05
発明の名称蓄電デバイス、及び、蓄電デバイスの製造方法
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/105 20210101AFI20251105BHJP(基本的電気素子)
要約【課題】複数の蓄電デバイスを重ねた場合に隣接する蓄電デバイスに掛かる圧力の分布のムラを抑制可能な蓄電デバイス及び該蓄電デバイスの製造方法を提供する。
【解決手段】蓄電デバイスは、電極体と、外装体とを備える。外装体は、電極体を封止する。外装体は、フィルム状の外装部材によって構成されている。外装体は、電極体に巻き付けられた状態で互いに向き合う面同士が接合することによって封止された第1封止部を含む。第1封止部の付け根部分は、外装体において、第1面と第2面との境界に形成されている。第1面の面積は、第2面の面積よりも大きい。第1封止部は、平面視において、第1面と重なっていない。

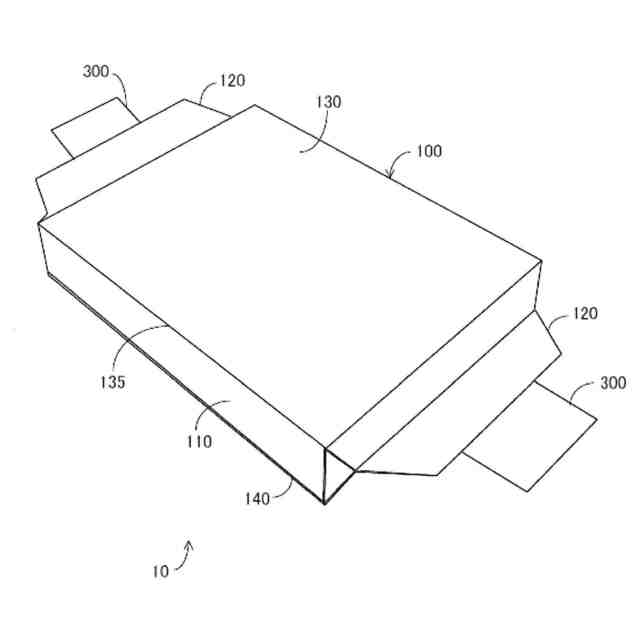

【選択図】図1
特許請求の範囲【請求項１】
前記電極体と、
前記電極体と接続される電極端子と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包むフィルム状の外装部材と、
前記外装部材とともに前記電極体を封止する蓋体と、
前記外装部材が前記電極体に巻き付けられた状態で互いに向き合う面同士が接合することによって封止された第１封止部と、を含み、
前記第１封止部の付け根部分は、前記外装体において、前記第１面と前記第２面との境界に形成されており、
前記第１面の面積は、前記第２面の面積よりも大きく、
前記第１封止部は、平面視において、前記第１面と重なっておらず、
前記電極端子は、前記蓋体と前記外装部材との間を通って前記外装体の外部に突出している
蓄電デバイス。
続きを表示（約 350 文字）【請求項２】
前記蓋体は、バリア層を含む
請求項１に記載の蓄電デバイス。
【請求項３】
前記電極端子および前記蓋体と接着する接着フィルムをさらに有し、
前記接着フィルムは、前記電極端子のうちの少なくとも前記蓋体と接合される部分に取り付けられ、
前記電極端子と前記蓋体とは、前記接着フィルムを介して接合される
請求項１または２に記載の蓄電デバイス。
【請求項４】
前記第１封止部は、前記第２面に接するように折り曲げられている
請求項１または２に記載の蓄電デバイス。
【請求項５】
前記第１封止部は、前記第２面に接するように折り曲げられた状態で、前記第２面の略全体を覆う
請求項４に記載の蓄電デバイス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス、及び、蓄電デバイスの製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許第４５０９２４２号（特許文献１）は、二次電池を開示する。この二次電池においては、ラミネートフィルムによって構成された袋体内に電極体が封止されている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第４５０９２４２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に開示されている二次電池においては、面積の大きい面上にラミネートフィルムのシール部が設けられている。シール部は、フィルムが重なった領域であるため、他の領域と比較して分厚い。シール部が設けられた面上に他の二次電池が積み重ねられると、上方の二次電池がシール部を支点に傾き得る。その結果、下方の二次電池に掛かる圧力の分布のムラが大きくなる。また、シール部が設けられた面が隣接する二次電池に接するように複数の二次電池が横方向に並べられた場合にも、隣接する二次電池から掛かる圧力の分布のムラが大きくなる。
【０００５】
本発明は、このような問題を解決するためになされたものであって、その目的は、複数の蓄電デバイスを重ねた場合に隣接する蓄電デバイスに掛かる圧力の分布のムラを抑制可能な蓄電デバイス及び該蓄電デバイスの製造方法を提供することである。
【課題を解決するための手段】
【０００６】

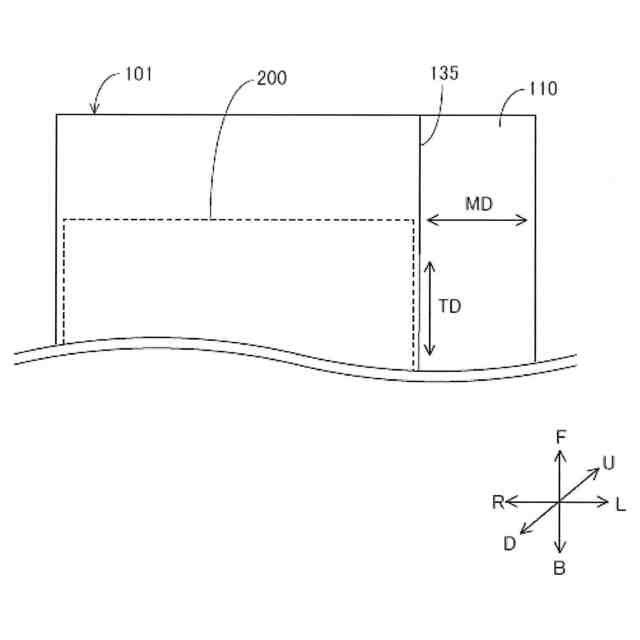

本発明のある局面に従う蓄電デバイスは、電極体と、外装体とを備える。外装体は、電極体を封止する。外装体は、フィルム状の外装部材によって構成されている。外装体は、外装部材が電極体に巻き付けられた状態で互いに向き合う面同士が接合することによって封止された第１封止部を含む。第１封止部の付け根部分は、外装体において、第１面と第２面との境界に形成されている。第１面の面積は、第２面の面積よりも大きい。第１封止部は、平面視において、前記第１面と重なっていない。
【０００７】
この蓄電デバイスにおいては、第１封止部が、平面視において、面積の大きい第１面と重なっていない。すなわち、面積の大きい第１面上には第１封止部が存在しない。したがって、第１面に他の蓄電デバイスが上又は横に並べて配置されたとしても該他の蓄電デバイスは傾かない。その結果、この蓄電デバイスによれば、複数の蓄電デバイスを重ねた場合に隣接する蓄電デバイスに掛かる圧力の分布のムラを抑制することができる。また、この蓄電デバイスにおいては、第１封止部の付け根部分が外装体の第１面と第２面との境界上にある。したがって、この蓄電デバイスによれば、第１封止部を第２面上に納まらせる場合に、第１封止部の付け根部分が第２面上にあるときと比較して、第１封止部における接合幅を広く確保することができる。
【０００８】
上記蓄電デバイスにおいて、第１封止部は、第２面に接するように折り曲げられていてもよい。
【０００９】
上記蓄電デバイスにおいて、第１封止部は、第２面に接するように折り曲げられた状態で、第２面の略全体を覆ってもよい。
【００１０】
この蓄電デバイスによれば、第１封止部が第２面の略全体を覆うことによって、第１封止部における接合幅を広く確保することができる。
（【００１１】以降は省略されています）
