公開番号2025166138
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2025134348,2024144525
出願日2025-08-12,2023-08-31
発明の名称検出装置及び放射線特定装置
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類G01T 1/18 20060101AFI20251028BHJP(測定;試験)
要約【課題】その他の放射線が放射線検出器に到達することがあり、その他の放射線に関するデータの有用性は、コンプトン散乱のデータの有用性に比べて低い。
【解決手段】放射線を検出する検出装置は、ガスが収容されている容器と、容器の内部に位置し、コンプトン散乱によって発生した電子を検出してアナログ信号を生成する電子検出器と、電子検出器に対向するドリフト電極と、コンプトン散乱によって散乱された放射線を検出してアナログ信号を生成する放射線検出器と、放射線検出器によって生成されたアナログ信号をデジタル化して第1データを生成し、第1データを第1バッファに格納する第1読出回路と、電子検出器によって生成されたアナログ信号をデジタル化して第2データを生成する第2読出回路と、を備える。第1読出回路は、第1バッファに格納されている第1データを含む第1最終データを、第1トリガー信号に応じて外部のコンピュータへ送信する。

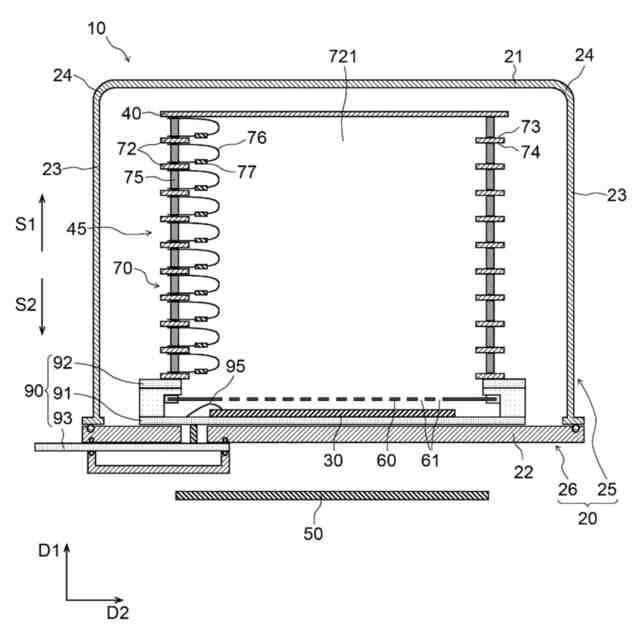

【選択図】図1
特許請求の範囲【請求項１】
放射線を検出する検出装置であって、
ガスが収容されている容器と、

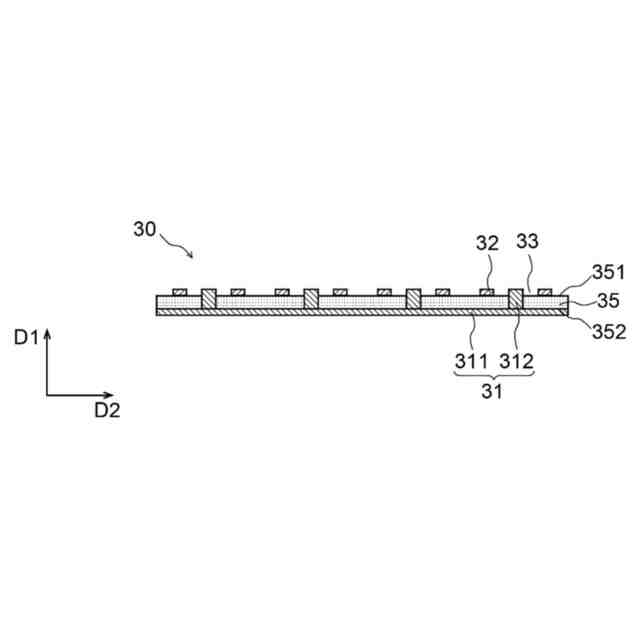

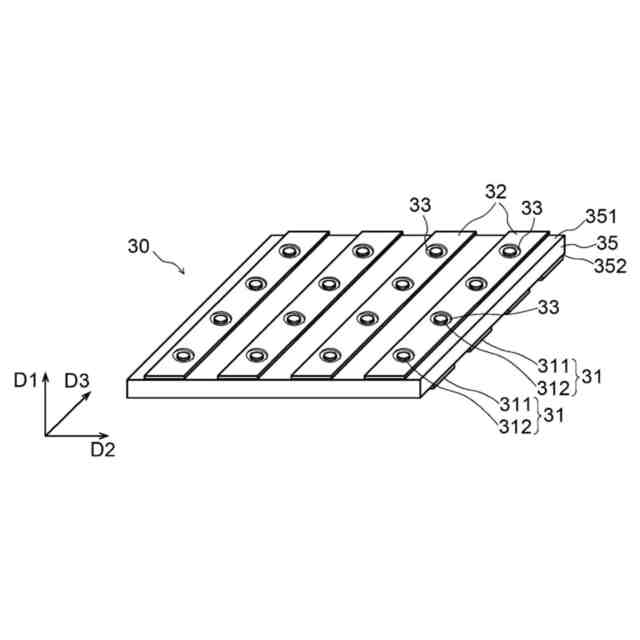

前記容器の内部に位置し、コンプトン散乱によって発生した電子を検出してアナログ信号を生成する電子検出器と、
前記電子検出器に対向するドリフト電極と、
前記コンプトン散乱によって散乱された放射線を検出してアナログ信号を生成する放射線検出器と、
前記放射線検出器によって生成された前記アナログ信号をデジタル化して第１データを生成し、前記第１データを第１バッファに格納する第１読出回路と、
前記電子検出器によって生成された前記アナログ信号をデジタル化して第２データを生成する第２読出回路と、を備え、
前記第１読出回路は、前記第１バッファに格納されている前記第１データを含む第１最終データを、前記放射線検出器の前記アナログ信号を起点として生成された第１トリガー信号に応じて外部のコンピュータへ送信し、
前記第１最終データは、前記第１データが前記第１バッファに格納された時刻に関する情報を含む、検出装置。
続きを表示（約 1,200 文字）【請求項２】
前記放射線検出器は、複数の検出素子を含み、
前記第１最終データは、前記放射線検出器上における放射線の到達位置に関する情報を含む、請求項１に記載の検出装置。
【請求項３】
前記第１最終データは、前記放射線検出器によって生成された前記アナログ信号の強度に関する情報を含む、請求項２に記載の検出装置。
【請求項４】
前記第１読出回路の前記第１バッファは、第１格納期間の間、前記第１データを保持し、
前記第１格納期間は、最大移動時間以下であり、
前記最大移動時間は、電子が前記ドリフト電極から前記電子検出器まで移動することに要する時間である、請求項１に記載の検出装置。
【請求項５】

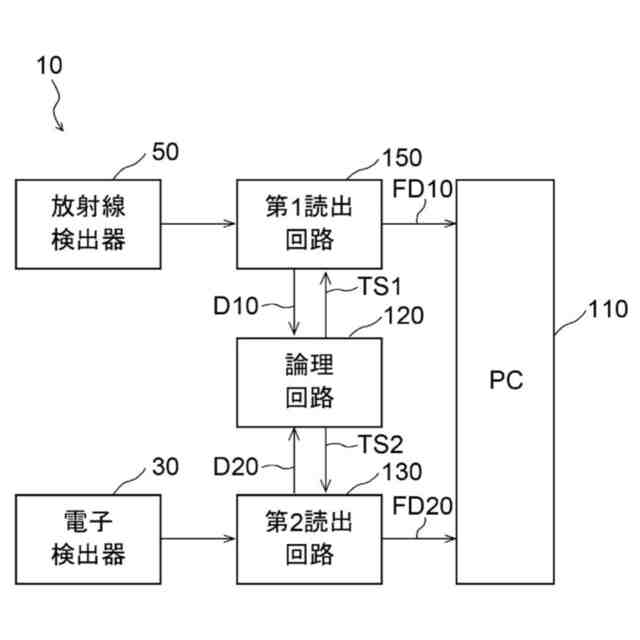

前記検出装置は、前記第１読出回路及び前記第２読出回路に接続された論理回路を備え、
前記論理回路は、前記放射線検出器の前記アナログ信号を起点として前記第１トリガー信号を生成する、請求項１～４のいずれか一項に記載の検出装置。
【請求項６】
前記第１トリガー信号は、前記第２データの生成に応じて生成される、請求項１～４のいずれか一項に記載の検出装置。
【請求項７】
前記第１読出回路は、前記放射線検出器の前記アナログ信号の強度が閾値を超えたときに第１ヒット信号を生成し、
前記第１トリガー信号は、前記第１ヒット信号が生成されてから第１遅延時間が経過した後に生成される、請求項１～４のいずれか一項に記載の検出装置。
【請求項８】
前記放射線検出器は、検出遅延時間（ΔＴ３）を有し、

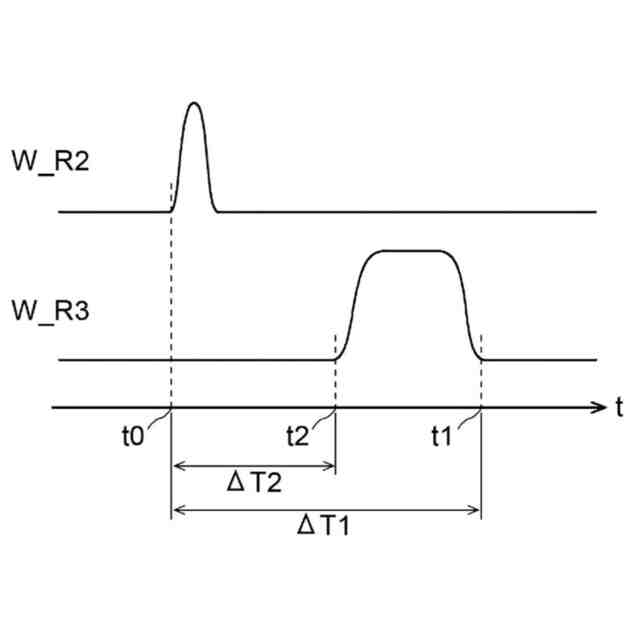

前記検出遅延時間（ΔＴ３）に基づいて、コンプトン散乱によって発生した電子が前記電子検出器まで移動することに要する時間（ΔＴ２）が算出される、請求項１～４のいずれか一項に記載の検出装置。
【請求項９】
前記放射線検出器によって放射線が検出されてから前記電子検出器によって電子が検出されるまでの時間（ΔＴ４）に、前記検出遅延時間（ΔＴ３）を加えることによって、コンプトン散乱によって発生した電子が前記電子検出器まで移動することに要する時間（ΔＴ２）が算出される、請求項８に記載の検出装置。
【請求項１０】
前記第１読出回路は、前記放射線検出器の前記アナログ信号の強度が閾値を超えたときに第１ヒット信号を生成し、
前記第２読出回路は、前記電子検出器の前記アナログ信号の強度が閾値を超えたときに第２ヒット信号を生成し、
前記放射線検出器によって放射線が検出されてから前記電子検出器によって電子が検出されるまでの前記時間（ΔＴ４）は、前記第１ヒット信号が立ち上がる時刻と、前記第２ヒット信号が立ち上がる時刻との差である、請求項９に記載の検出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、放射線を検出する検出装置及び放射線特定装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

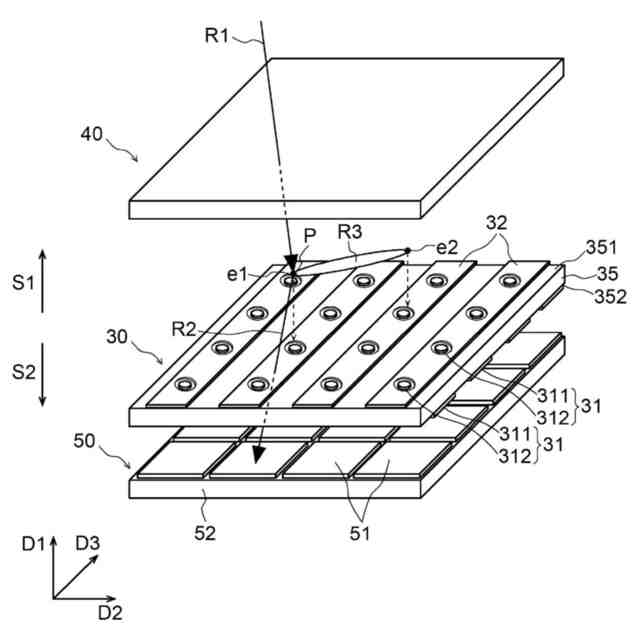

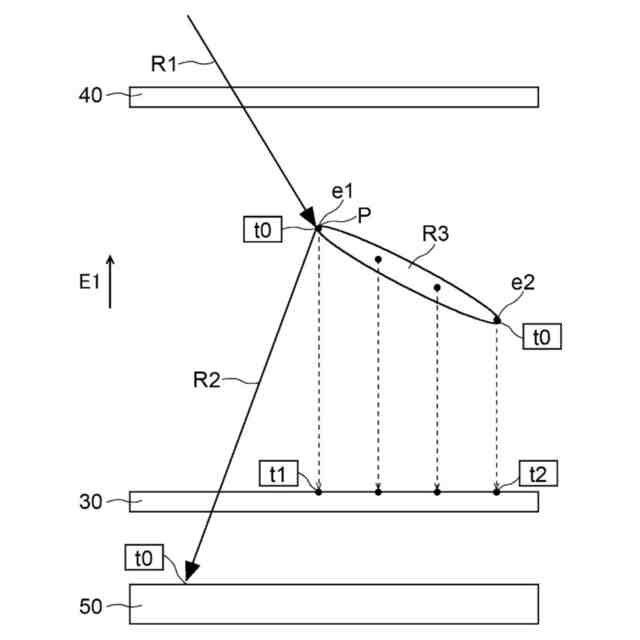

放射線を検出する装置として、例えば特許文献１～３に開示されているように、コンプトン散乱された放射線及びコンプトン散乱によって発生した電子を検出する検出装置が知られている。検出装置は、ガスが収容されている容器と、コンプトン散乱によって発生した電子を検出する電子検出器と、コンプトン散乱によって散乱された放射線を検出する放射線検出器と、を備える。
【０００３】
電子検出器によって検出される電子に関するデータは、放射線の分析に役立つ。例えば特許文献１に記載されているように、放射線の散乱方向に関する情報が、放射線検出器によって検出された放射線の位置に関する情報と、電子の発生点に関する情報とから算出される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１４８４４８号公報
特開２０１６－１６１５２２号公報
国際公開第２０１７／２０９０５９号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
コンプトン散乱によって散乱された放射線に加えて、その他の放射線が放射線検出器に到達することがある。その他の放射線は、容器の内部で散乱されずに放射線検出器に到達する放射線、容器を通過せずに放射線検出器に到達する放射線などである。その他の放射線は、容器の内部における電子の発生を伴わない。このため、その他の放射線に関する分析は、コンプトン散乱によって散乱された放射線の分析に比べて制限される。従って、その他の放射線に関するデータの有用性は、コンプトン散乱によって散乱された放射線のデータの有用性に比べて低い。
【０００６】
放射線検出器によって取得された放射線のデータは、コンピュータへ送信される。放射線検出器によって取得された放射線に関する全てのデータがコンピュータに送信されると、コンピュータの負荷が重くなる。
【０００７】
本開示の実施形態は、このような課題を効果的に解決し得る検出装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示の実施形態は、以下の［１］～［２８］に関する。
［１］放射線を検出する検出装置であって、
ガスが収容されている容器と、
前記容器の内部に位置し、コンプトン散乱によって発生した電子を検出してアナログ信号を生成する電子検出器と、
前記電子検出器に対向するドリフト電極と、
前記コンプトン散乱によって散乱された放射線を検出してアナログ信号を生成する放射線検出器と、
前記放射線検出器によって生成された前記アナログ信号をデジタル化して第１データを生成し、前記第１データを第１バッファに格納する第１読出回路と、
前記電子検出器によって生成された前記アナログ信号をデジタル化して第２データを生成する第２読出回路と、を備え、
前記第１読出回路は、前記第１バッファに格納されている前記第１データを含む第１最終データを、第１トリガー信号に応じて外部のコンピュータへ送信する、検出装置。
【０００９】
［２］［１］に記載の検出装置において、前記第１最終データは、前記第１データが前記第１バッファに格納された時刻に関する情報を含んでいてもよい。
【００１０】
［３］［１］又は［２］に記載の検出装置において、前記放射線検出器は、複数の検出素子を含んでいてもよく、前記第１最終データは、前記放射線検出器上における放射線の到達位置に関する情報を含んでいてもよい。
（【００１１】以降は省略されています）
