公開番号2025169677
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074626
出願日2024-05-02
発明の名称猫用トイレ
出願人L.L.Kanwaii合同会社
代理人弁理士法人YKI国際特許事務所
主分類A01K 1/01 20060101AFI20251107BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】トイレの清掃作業時における、作業負担を軽減する。

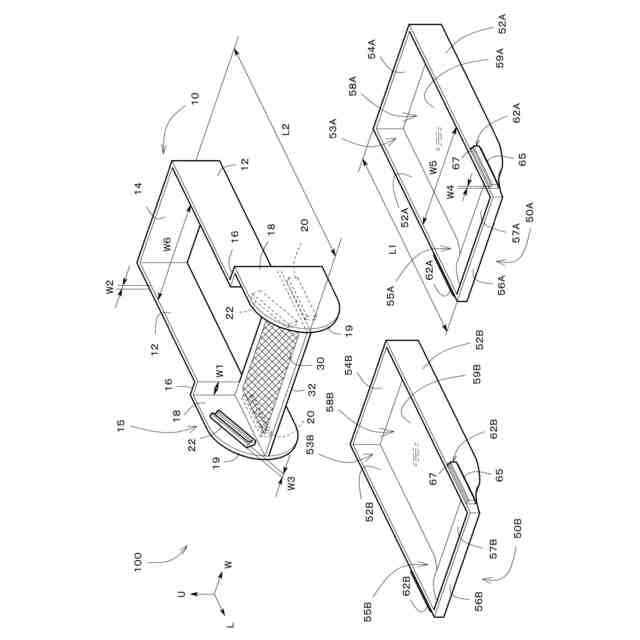

【解決手段】猫用トイレ100は、一対のトレイ50A,50B及びフレーム10を備える。フレーム10の少なくとも一辺に、メッシュ30が設けられる。さらにフレーム10には、一対のサイドプレート18,18が設けられる。一対のサイドプレート18,18は、フレーム10の一辺の延伸方向に沿ったメッシュ30の両側に設けられる。また一対のサイドプレート18,18は、外端部19が曲面形状である。さらに一対のサイドプレート18,18には、スライドガイド20(第一スライド部材)と、スライドガイド22(第二スライド部材)が設けられる。スライドガイド20は、一方のトレイ50Aをフレーム10と平行に装着可能である。スライドガイド22は、メッシュ30に対して鋭角かつ一方のトレイ50Aとは上下反対に、他方のトレイ50Bをフレーム10に装着可能である。
【選択図】図1
特許請求の範囲【請求項１】
猫砂を収容可能な、一対のトレイと、
前記一対のトレイに装着可能な、多角形状のフレームと、
を備え、
前記多角形状の前記フレームの少なくとも一辺に、メッシュが設けられ、
さらに前記フレームには、前記一辺の延伸方向に沿った前記メッシュの両側に、前記メッシュとは直交する、一対のサイドプレートが設けられ、
一対の前記サイドプレートは、外端部が曲面形状であって、
さらに一対の前記サイドプレートには、
一方の前記トレイを前記フレームと平行に装着可能な第一スライド部材と、
前記第一スライド部材とは前記メッシュを挟んで設けられ、前記メッシュに対して鋭角かつ前記一方の前記トレイとは上下反対に他方の前記トレイを前記フレームに装着可能な、第二スライド部材と、
が設けられる、猫用トイレ。
続きを表示（約 600 文字）【請求項２】
請求項１に記載の猫用トイレであって、
一対の前記トレイは、前記メッシュと上下方向に重なる出入口領域と、前記出入口領域とは対向する終端領域を備え、
一対の前記トレイの底壁は、前記終端領域から前記出入口領域に向かって浅くなる、曲面構造である、
猫用トイレ。
【請求項３】
請求項２に記載の猫用トイレであって、
一対の前記サイドプレートと、前記メッシュによって、トイレへの出入口が形成され、
前記出入口からトイレ内部への進入方向に沿った前記メッシュの内側領域は、前記メッシュの外側領域と比較して、目が細かい、
猫用トイレ。
【請求項４】
請求項２に記載の猫用トイレであって、
一対の前記サイドプレートと、前記メッシュによって、トイレへの出入口が形成され、

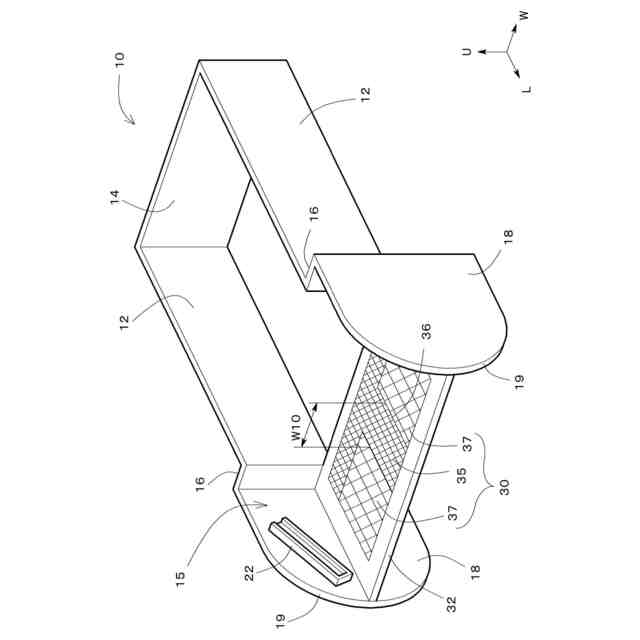

前記メッシュは、前記出入口からトイレ内部への進入方向に沿った内側領域を含む、平面視でＴ字の領域と、前記Ｔ字の軸部分を挟んで設けられる両サイド領域を備え、
前記両サイド領域と比較して、前記Ｔ字の領域は、目が細かい、
猫用トイレ。
【請求項５】
請求項４に記載の猫用トイレであって、
前記トレイの前記底壁の、前記Ｔ字の軸部分に上下方向に重なる領域に、隔壁が立設される、
猫用トイレ。

発明の詳細な説明【技術分野】
【０００１】
本明細書は、猫用トイレを開示する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１、２には、猫用トイレが開示される。これらの猫用トイレには、メッシュが設けられる。猫砂をメッシュに通すことで、尿を吸収した猫砂の塊や、糞と、清浄な猫砂とを分離できる。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１７４８１９号公報
特開２００３－６１４９８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
猫砂をメッシュに通す、清掃作業時に、猫砂の入ったトレイを持ち上げ、その後、上下反対にひっくり返す等の作業が必要な場合がある。猫砂の入ったトレイは重量物であることから、作業負担を軽減する余地がある。
【課題を解決するための手段】
【０００５】

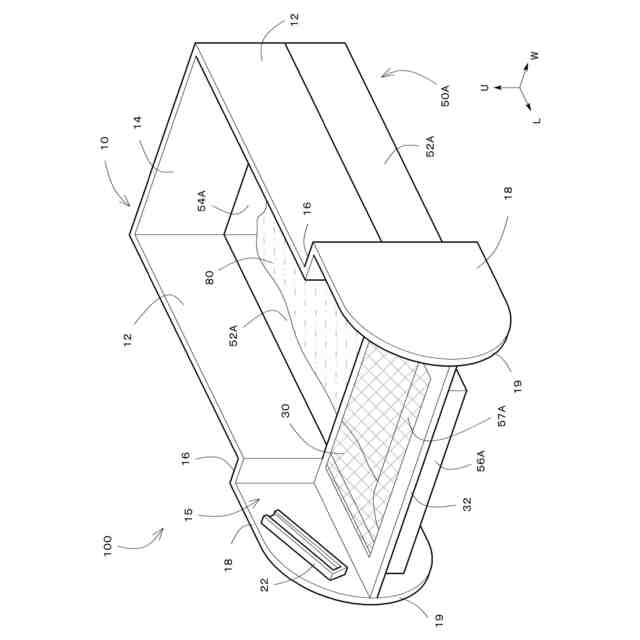

本明細書では、猫用トイレが開示される。このトイレは、一対のトレイ及びフレームを備える。一対のトレイは、猫砂を収容可能である。フレームは、多角形状であって、一対のトレイに装着可能である。多角形状のフレームの少なくとも一辺に、メッシュが設けられる。さらにフレームには、一対のサイドプレートが設けられる。一対のサイドプレートは、フレームの一辺の延伸方向に沿ったメッシュの両側に設けられる。一対のサイドプレートは、メッシュとは直交する。また一対のサイドプレートは、外端部が曲面形状である。さらに一対のサイドプレートには、第一スライド部材と、第二スライド部材が設けられる。第一スライド部材は、一方のトレイをフレームと平行に装着可能である。第二スライド部材は、第一スライド部材とはメッシュを挟んで設けられる。また第二スライド部材は、メッシュに対して鋭角かつ一方のトレイとは上下反対に、他方のトレイをフレームに装着可能である。
【０００６】

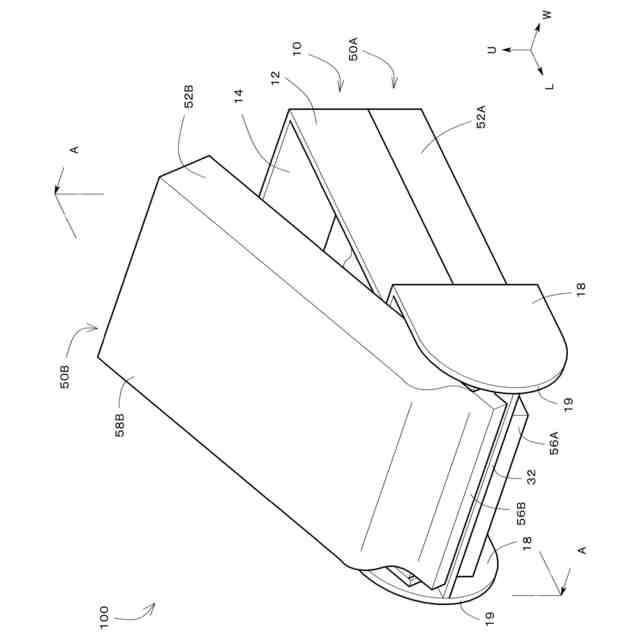

上記構成によれば、フレームを挟んで一対のトレイが上下反対に側面視Ｖ字型に、フレームに装着される。この状態で、サイドプレート外端部の曲面形状に沿ってトイレを回動させることで、一方のトレイに収容されていた猫砂が、メッシュを通過して他方にトレイに流れ込む。この過程で、糞や尿を吸収した猫砂の塊が、清浄な猫砂から分離される。
【０００７】

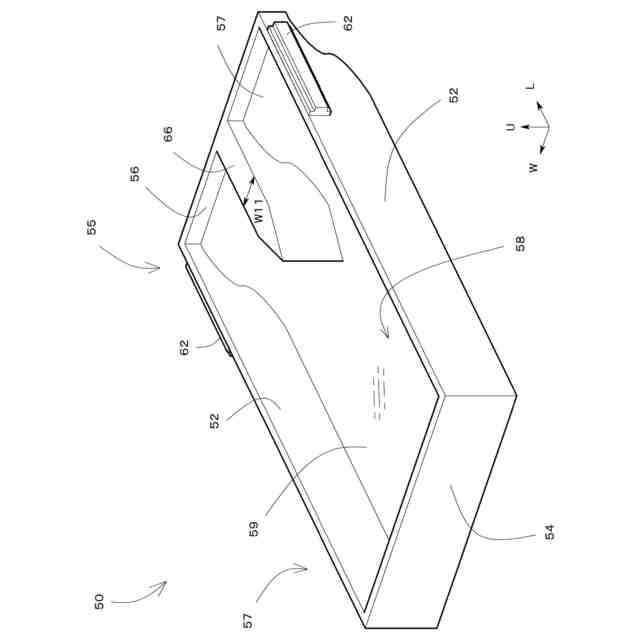

また上記構成において、一対のトレイは、出入口領域と終端領域を備えてよい。出入口領域は、メッシュと上下方向に重なる。終端領域は、出入口領域とは対向する。一対のトレイの底壁は、曲面構造である。すなわち、トレイの底壁は、終端領域から出入口領域に向かって浅くなる。
【０００８】
上記構成によれば、一方のトレイから他方のトレイに猫砂を移動させる際に、トレイ底面の曲面形状（滑り台形状）によって、猫砂が勢いよく他方のトレイに流入する。したがって、トレイの傾動角が浅い段階から、猫砂の移動をスムーズに進めることが出来る。
【０００９】

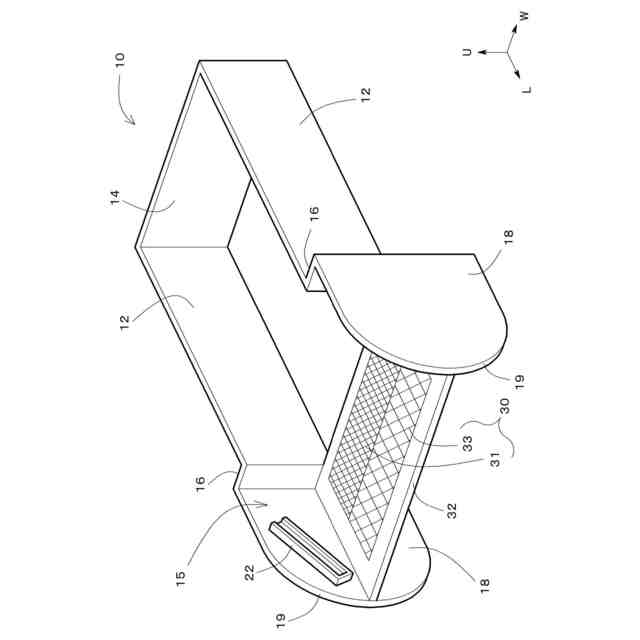

また上記構成において、一対のサイドプレートと、メッシュによって、トイレへの出入口が形成されてよい。この場合、出入口からトイレ内部への進入方向に沿ったメッシュの内側領域は、メッシュの外側領域と比較して、目が細かい。
【００１０】
糞や尿を吸収した猫砂の塊を、清浄な猫砂から分離する、スクリーニング（篩分け）の役割に加えて、メッシュには、トイレから外に出ようとする猫の足に付いた猫砂を落とす、簀の子の役割が与えられる。一般的に猫は目の粗い網目部材を通るのを嫌がる習性がある。上記構成によれば、メッシュを、機能用途別に分割することで、メッシュが両者の役割を果たすことが可能となる。
（【００１１】以降は省略されています）
