公開番号2025148696
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048949
出願日2024-03-26
発明の名称穴明け装置
出願人株式会社小川農具製作所
代理人個人
主分類A01C 5/04 20060101AFI20251001BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】使用者が簡易な手法で想定穴明け間隔に沿った実際の穴明けを実現できる穴明け装置を提供する。

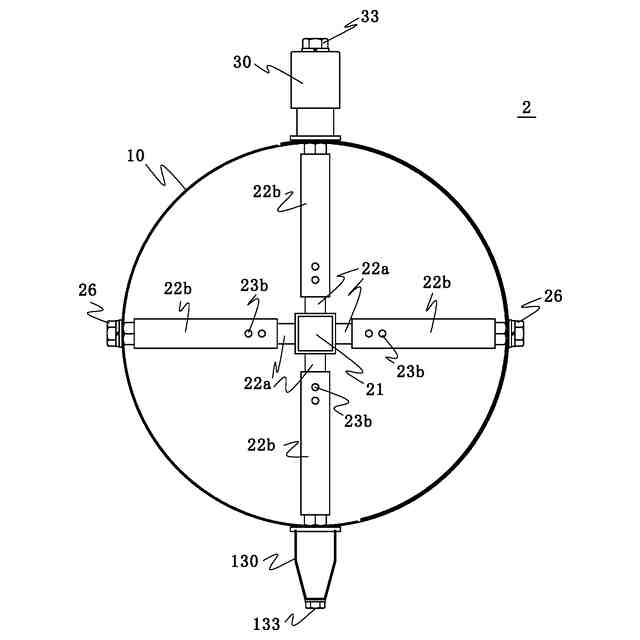

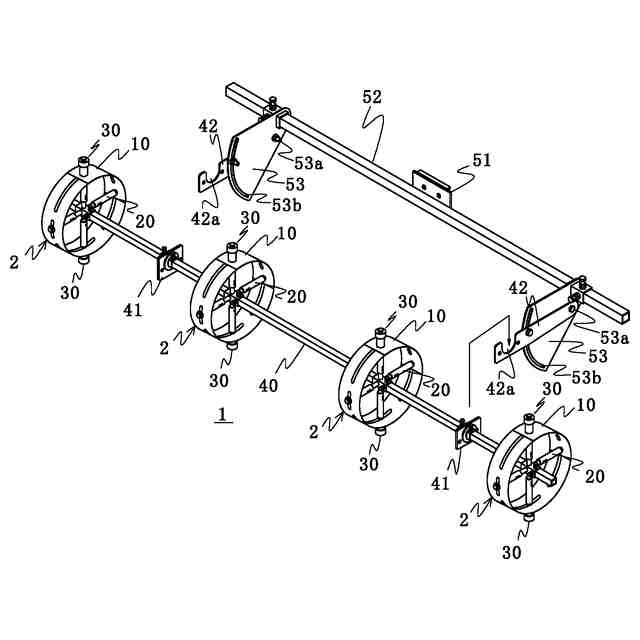

【解決手段】本発明に係る穴明け装置1は、農作業機に牽引されて所定間隔で穴明けを行う1又は複数の回転体2を備えるものであって、回転体2は、帯状の板体を巻いて円形枠としたドラム10と、ドラム10の巻き状態を保持する伸縮自在の複数のアーム部22と、ドラム10から突出して地表面に穴をあける突出部30と、を有し、複数のアーム部22は、軸受けに接続する第1腕部22aと、第1腕部と係合する第2腕部22bとからなる腕部を有し、第1腕部22aと第2腕部22bとの係合は、所定間隔を有して配置される第1腕部の複数の第1係止部23aと、第2腕部の第2係止部23bとを固定部24で係止することで段階的に伸縮自在とするものであって、第1係止部23aは、基端位置からの長さを複数のアーム部22において同一長さとする。
【選択図】図1
特許請求の範囲【請求項１】
農作業機に牽引されて所定間隔で穴明けを行う１又は複数の回転体を備えるものであって、

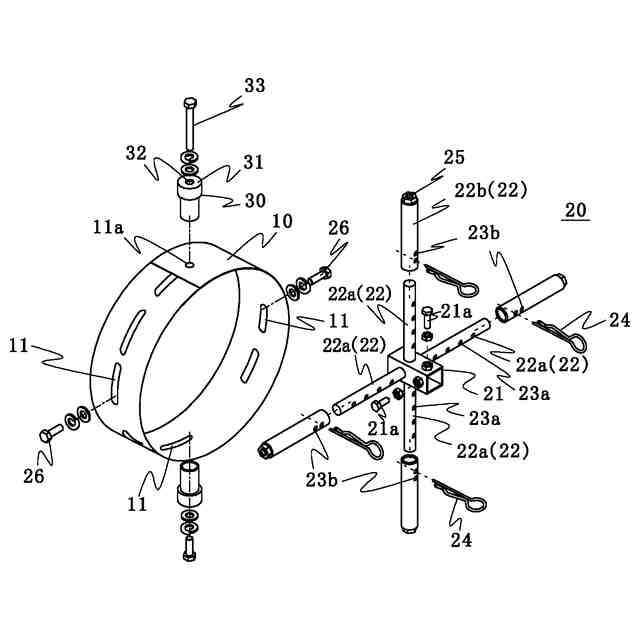

前記回転体は、帯状の板体を巻いて円形枠としたドラムと、前記ドラムの巻き状態を保持する伸縮自在の複数のアーム部と、前記ドラムから突出して地表面に穴をあける突出部と、を有し、
前記複数のアーム部は、軸受けに接続する第１腕部と、前記第１腕部と係合する第２腕部とからなる腕部を有し、
前記第１腕部と前記第２腕部との係合は、所定間隔を有して配置される前記第１腕部の複数の第１係止部と、前記第２腕部の第２係止部とを固定部で係止することで段階的に伸縮自在とするものであって、
前記第１係止部は、基端位置からの長さを前記複数のアーム部において同一長さとしたことを特徴とする穴明け装置。
続きを表示（約 420 文字）【請求項２】

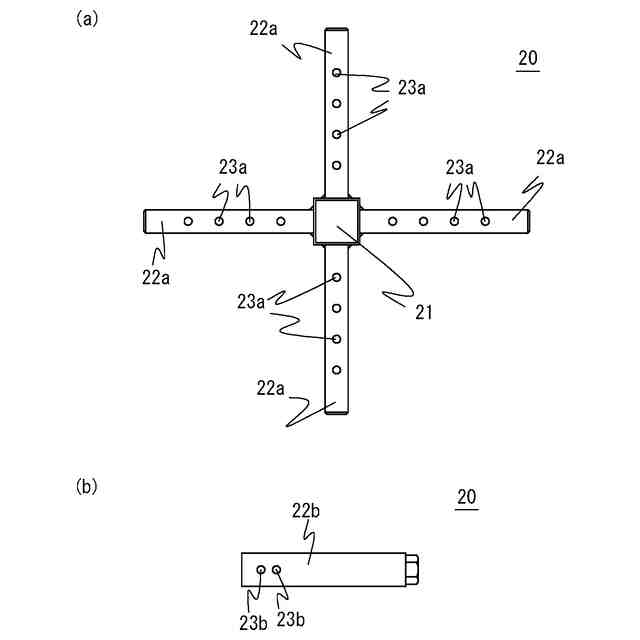

第１腕部の第１係止部は所定間隔をもって複数開口された孔であり、第２係止部は第２腕部に第１係止部の間隔より短い間隔で配置される孔であって、ピン材からなる固定部を前記第１係止部及び第２係止部に渡って挿入して係止することを特徴とする請求項１に記載の穴明け装置。
【請求項３】

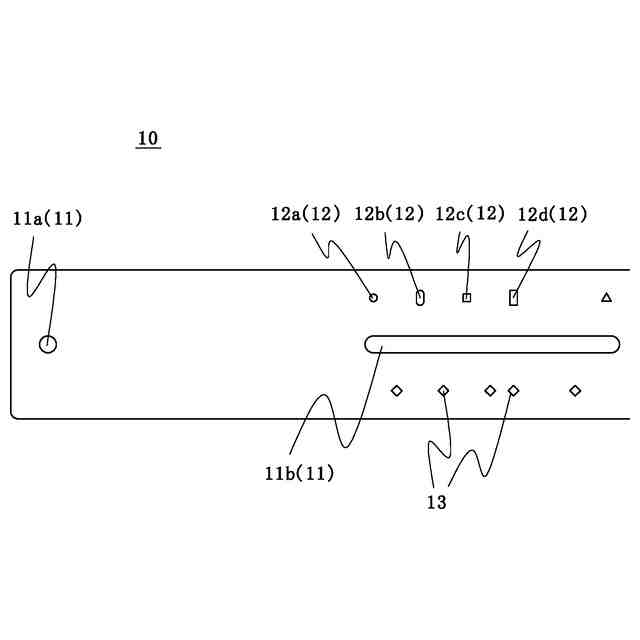

帯状の板体であるドラムはドラム取付穴を介してアーム部と接続して巻き状態を保持するものであって、
少なくとも基準となるドラム取付穴を含めた複数のドラム取付穴と、前記基準となるドラム取付穴から所定間隔をもって配置する目印部を有することを特徴とする請求項１または２に記載の穴明け装置。
【請求項４】
第２係止部は、第２腕部に第１係止部の間隔よりも短い間隔で配置される２つの係止部であって、
ドラムは、前記第２係止部の係止位置に応じた位置に配置される第２目印部を有することを特徴とする請求項３に記載の穴明け装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耕耘機や成型機、管理機の農作業機に装着して所定位置に主に移植用の穴あけを行う穴あけ装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、板状物を湾曲させた輪板と腕杆と腕杆先端部を有する植付け用穴明け装置が存在した（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開平０２－２６４０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述した輪板と腕杆先端部を突出させた腕杆とからなる穴明け装置は、輪板を可変径にすることで腕杆先端部による穴明け位置を最適の移植間隔に適合することを目的としていたが、必ずしも最適の移植間隔を実現できるものではなかった。すなわち、特許文献１の発明はネジ状の腕杆での先端部分が輪板から突出した部位に穴明け体を取り付けるものであって、板体を湾曲させて円形にすることすら難しかった。これを行うには腕杆の長さを揃え、均一に円形に板体を丸めなければならないため、工場などを持たない使用者はきれいな円形にして適宜間隔の穴明け体を配置することすら難しい状況であった。
【０００５】
また、農作業機で牽引する穴明け装置では想定とおりの穴明け間隔の実現が難しかった。様々な要因があるが、特に腕杆を伸縮したときに想定とおりの輪板状態とならず、歪な円形や楕円形になることもあった。また、円形となっても想定とおりの穴明け間隔を実現することも難しいことから、簡易な手段で想定とおりの穴明け間隔を実現できる穴明け装置が求められていた。
【０００６】
上述した欠点に鑑み、本発明は、使用者が簡易な手法で簡単に円形のドラム状にして想定穴明け間隔に沿った実際の穴明け間隔を実現できる穴明け装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明に係る穴明け装置は、農作業機に牽引されて所定間隔で穴明けを行う１又は複数の回転体を備えるものであって、
前記回転体は、帯状の板体を巻いて円形枠としたドラムと、前記ドラムの巻き状態を保持する伸縮自在の複数のアーム部と、前記ドラムから突出して地表面に穴をあける突出部と、を有し、
前記複数のアーム部は、軸受けに接続する第１腕部と、前記第１腕部と係合する第２腕部とからなる腕部を有し、
前記第１腕部と前記第２腕部との係合は、所定間隔を有して配置される前記第１腕部の複数の第１係止部と、前記第２腕部の第２係止部とを固定部で係止することで段階的に伸縮自在とするものであって、
前記第１係止部は、基端位置からの長さを前記複数のアーム部において同一長さとしたことを特徴とするものである。
【０００８】
また、第１腕部の第１係止部は所定間隔をもって複数開口された孔であり、第２係止部は第２腕部に第１係止部の間隔より短い間隔で配置される孔であって、ピン材からなる固定部を前記第１係止部及び第２係止部に渡って挿入して係止することが好ましい。
【０００９】
また、帯状の板体であるドラムはドラム取付穴を介してアーム部と接続して巻き状態を保持するものであって、
少なくとも基準となるドラム取付穴を含めた複数のドラム取付穴と、前記基準となるドラム取付穴から所定間隔をもって配置する目印部を有することを特徴とすることが好ましい。
【００１０】
また、第２係止部は、第２腕部に第１係止部の間隔よりも短い間隔で配置される２つの係止部であって、
ドラムは、前記第２係止部の係止位置に応じた位置に配置される第２目印部を有することが好ましい。
【発明の効果】
（【００１１】以降は省略されています）
