公開番号2025168767
公報種別公開特許公報(A)
公開日2025-11-12
出願番号2024073504
出願日2024-04-30
発明の名称シート製造装置、及び、シート製造装置の制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D04H 1/736 20120101AFI20251105BHJP(組みひも;レース編み;メリヤス編成;縁とり;不織布)
要約【課題】水中のフロートを用いた装置は誤検出するおそれがある。
【解決手段】シート製造装置は、古紙を処理してシートを製造する処理部と、加湿媒体により処理部へ加湿空気を供給する加湿部と、制御部と、を備え、加湿部は、加湿媒体を支持する取っ手部と、取っ手部を検出可能な検出部と、を有し、制御部は、検出部により取っ手部を検出する。
【選択図】図4
特許請求の範囲【請求項１】
古紙を処理してシートを製造する処理部と、
加湿媒体により前記処理部へ加湿空気を供給する加湿部と、
制御部と、を備え、
前記加湿部は、前記加湿媒体を支持する取っ手部と、前記取っ手部を検出可能な検出部と、を有し、
前記制御部は、前記検出部により前記取っ手部を検出する、シート製造装置。
続きを表示（約 930 文字）【請求項２】
前記加湿部はケースを有し、前記ケースには前記検出部が設けられ、
前記加湿部は、前記取っ手部を着脱可能な収容部を有し、
前記収容部は、前記ケースに対して移動可能に取り付けられ、
前記検出部は、前記取っ手部が取り付けられた前記収容部が移動して前記ケースへ収容されたとき、前記取っ手部を検出する、請求項１に記載のシート製造装置。
【請求項３】
表示部を備え、
前記制御部は、
前記検出部により前記取っ手部が検出されると、前記加湿部により前記処理部へ前記加湿空気を供給して、前記処理部により前記シートを製造し、
前記検出部により前記取っ手部が検出されないと、前記加湿部による前記加湿空気の供給、及び、前記処理部による前記シートの製造をせず、前記表示部により所定情報を表示する、請求項１に記載のシート製造装置。
【請求項４】
前記加湿部はケースを有し、前記ケースには前記検出部が設けられ、
前記加湿部は、前記取っ手部を着脱可能な収容部を有し、
前記収容部は、前記ケースに対して移動可能に取り付けられ、
前記所定情報は、前記収容部が前記ケースに収容されていない旨の第１情報、及び、前記加湿媒体が前記ケースに収容されていない旨の第２情報の少なくともいずれかを含む、請求項３に記載のシート製造装置。
【請求項５】
古紙を処理してシートを製造する処理部と、
加湿媒体により前記処理部へ加湿空気を供給する加湿部と、
表示部と、を備えるシート製造装置の制御方法であって、
前記加湿部は、前記加湿媒体を支持する取っ手部と、前記取っ手部を検出可能な検出部と、を有しており、
前記検出部により前記取っ手部が検出されると、前記加湿部により前記処理部へ前記加湿空気を供給して、前記処理部により前記シートを製造し、
前記検出部により前記取っ手部が検出されないと、前記加湿部による前記加湿空気の供給、及び、前記処理部による前記シートの製造をせず、前記表示部により所定情報を表示する、シート製造装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シート製造装置、及び、シート製造装置の制御方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、着脱可能な水トレイ内のフロートの移動を用いて水トレイの収納を検出することができる、加湿するための装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２６６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の装置は、水に含まれる不純物などによりフロートが固着し、誤検出をするおそれがある。
【課題を解決するための手段】
【０００５】
シート製造装置は、古紙を処理してシートを製造する処理部と、加湿媒体により前記処理部へ加湿空気を供給する加湿部と、制御部と、を備え、前記加湿部は、前記加湿媒体を支持する取っ手部と、前記取っ手部を検出可能な検出部と、を有し、前記制御部は、前記検出部により前記取っ手部を検出する。
【０００６】
古紙を処理してシートを製造する処理部と、加湿媒体により前記処理部へ加湿空気を供給する加湿部と、表示部と、を備えるシート製造装置の制御方法であって、前記加湿部は、前記加湿媒体を支持する取っ手部と、前記取っ手部を検出可能な検出部と、を有しており、前記検出部により前記取っ手部が検出されると、前記加湿部により前記処理部へ前記加湿空気を供給して、前記処理部により前記シートを製造し、前記検出部により前記取っ手部が検出されないと、前記加湿部による前記加湿空気の供給、及び、前記処理部による前記シートの製造をせず、前記表示部により所定情報を表示する。
【図面の簡単な説明】
【０００７】

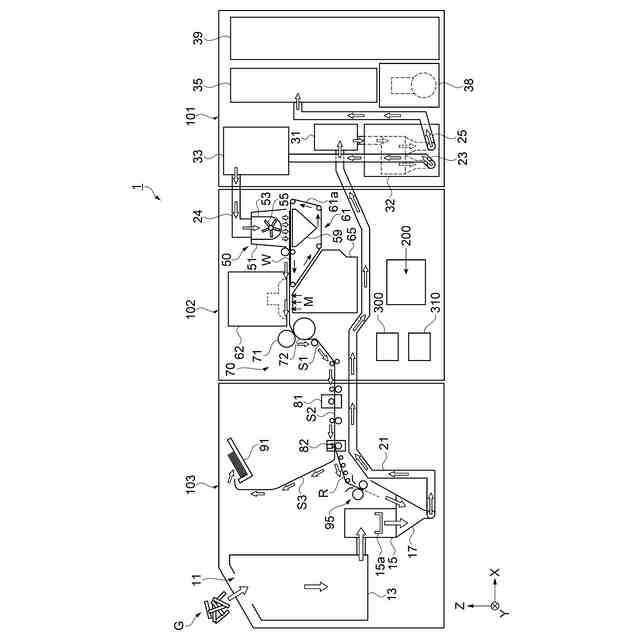

シート製造装置の構成を示すブロック図。
加湿部の構成を示す斜視図。
加湿部のケースへディスクユニットがセットされたときの検出部の状態を示す断面図。
加湿部のケースからディスクユニットが引き出されたときの検出部の状態を示す断面図。

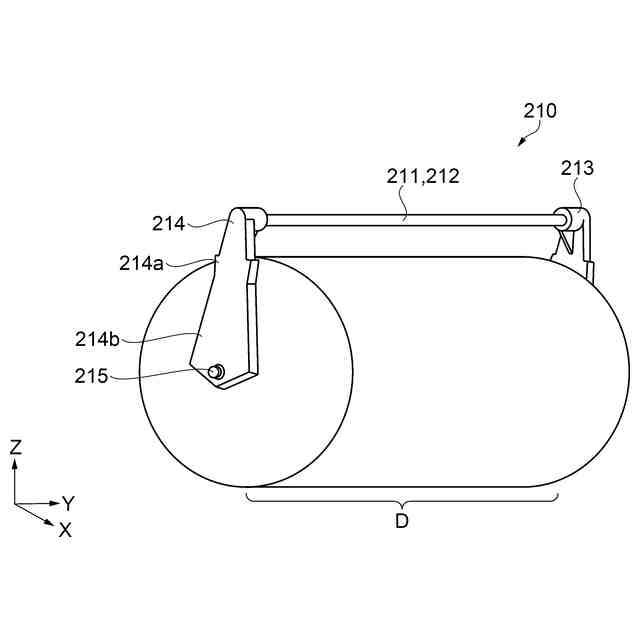

収容部から取り出されたディスクユニットを示す斜視図。
収容部にディスクユニットが収容されたときの斜視図。
シート製造装置の制御方法を示すフローチャート。
【発明を実施するための形態】
【０００８】
１．シート製造装置の構成
実施形態に係るシート製造装置１の構成について、図１を参照しながら説明する。なお、各図における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向又は単に上と称し負方向を下方向又は単に下と称し、Ｘ軸の正方向を右方向又は単に右と称し負方向を左方向又は単に左と称し、Ｙ軸の正方向を後方向又は単に後と称し負方向を前方向又は単に前と称して説明する。
【０００９】
図１に示すように、シート製造装置１は、いわゆる乾式にて、原料Ｇから単票形状のシートＳ３を製造する装置である。原料Ｇは、各種繊維、各種繊維の材料などを含んでいてもよい。
実施形態において乾式とは、原料ＧからシートＳ３への製造において、液体中で実施されずに、大気などの気中で実施されることをいうものとする。なお、シート製造装置１は、乾式であることに限定されず、いわゆる湿式であってもよい。
【００１０】
以下では、シート製造装置１において、原料Ｇは、ウェブＷ、シートＳ１、シートＳ２、シートＳ３へと順次形態を変えながら、図１に示す白抜きの矢印の方向に沿って上流から下流へ移動するものとして説明する。なお、以下では、原料ＧからシートＳ３を製造する各工程を総称して処理と称し、処理する各構成部を総称して処理部と称する。
（【００１１】以降は省略されています）
