特許ウォッチ

公開番号2025167807
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072734
出願日2024-04-26
発明の名称水電解システムおよび水電解装置の制御方法
出願人株式会社豊田中央研究所
代理人個人,個人
主分類C25B 15/027 20210101AFI20251030BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】水電解装置の劣化を抑制しつつ、高い水素生成効率を実現する。
【解決手段】水電解システムは、水の電気分解を行う水電解部と、水電解部に電力を供給する電力供給部と、電力供給部から水電解部に供給される電流の大きさを検出する電流検出部と、電気分解される水の温度である水温度を取得する温度取得部と、取得された水温度が予め設定された上限温度以下となるように、電力供給部から水電解部に供給される電力を制御する制御部と、を備え、制御部は、電流検出部により検出された検出電流の増加に応じて、上限温度を低下させる
【選択図】図1
特許請求の範囲【請求項１】
水電解システムであって、
水の電気分解を行う水電解部と、
前記水電解部に電力を供給する電力供給部と、
前記電力供給部から前記水電解部に供給される電流の大きさを検出する電流検出部と、
電気分解される水の温度である水温度を取得する温度取得部と、
取得された前記水温度が予め設定された上限温度以下となるように、前記電力供給部から前記水電解部に供給される電力を制御する制御部と、
を備え、
前記制御部は、前記電流検出部により検出された検出電流の増加に応じて、前記上限温度を低下させる、水電解システム。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の水電解システムであって、さらに、
前記水電解部に印加される電圧を取得する電圧取得部を備え、
前記制御部は、
取得された電圧が上限電圧を超える場合に、前記検出電流が、前記上限電圧が前記水電解部に印加された際に前記水電解部に供給される上限電流以下となるように、前記水電解部に供給される電力を低下させる、水電解システム。
【請求項３】
請求項１に記載の水電解システムであって、

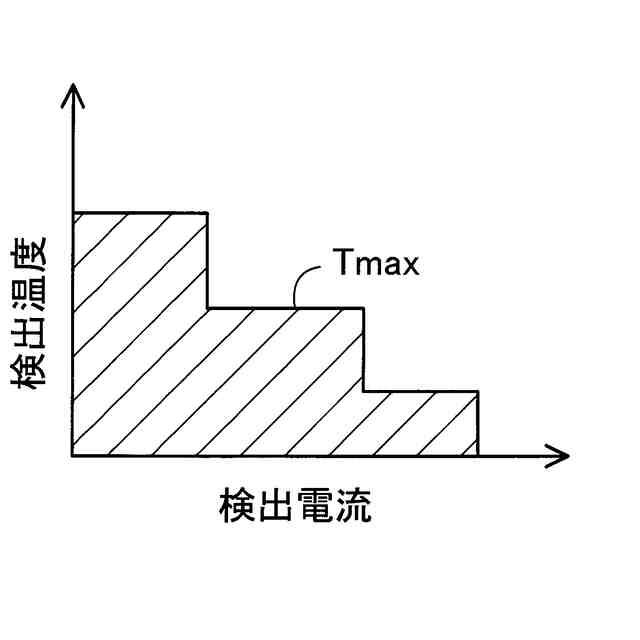

前記制御部は、前記検出電流と前記上限温度とがマップまたは式で関連付けられた電流温度関係に基づいて前記上限温度を変化させる、水電解システム。
【請求項４】
請求項３に記載の水電解システムであって、

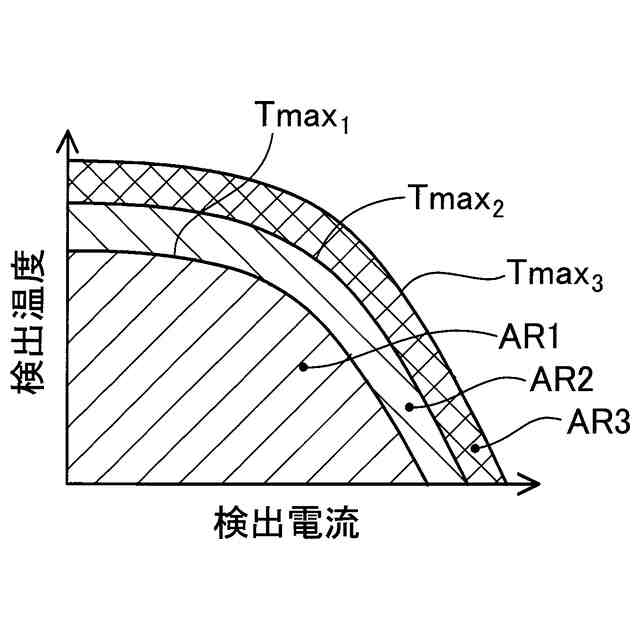

前記電流温度関係は、
前記検出電流と、前記上限温度としての第１上限温度とがマップまたは式で関連付けられた第１関係と、
前記検出電流と、前記上限温度として前記第１上限温度よりも高い第２上限温度とがマップまたは式で関連付けられた第２関係と、
を有し、
前記制御部は、前記第２関係に基づいて前記検出電流に応じて前記上限温度を変化させている場合に、前記水温度が前記第１上限温度以上で所定時間経過したときに、前記第１関係を用いて前記検出電流に基づいて前記上限温度を変化させる、水電解システム。
【請求項５】
請求項４に記載の水電解システムであって、さらに、
前記水電解部に供給される水を冷却する冷却部を備え、
前記制御部は、前記水温度が前記上限温度を超える場合に、前記冷却部を用いて前記水電解部に供給される水を冷却する、水電解システム。
【請求項６】
請求項５に記載の水電解システムであって、
前記制御部は、前記第２関係を用いて前記検出電流に応じて前記上限温度を変化させている場合に、前記水温度が前記第１上限温度以上の状態が所定時間経過したときに、前記水温度が前記第１上限温度以下になるまで、前記冷却部を用いて前記水電解部に供給される水を冷却する、水電解システム。
【請求項７】
請求項１から請求項６までのいずれか一項に記載の水電解システムであって、さらに、
前記水電解部に供給される水を加熱する加熱部を備え、
前記制御部は、前記水温度が前記上限温度未満の場合に、前記加熱部を用いて前記水電解部に供給される水を加熱する、水電解システム。
【請求項８】

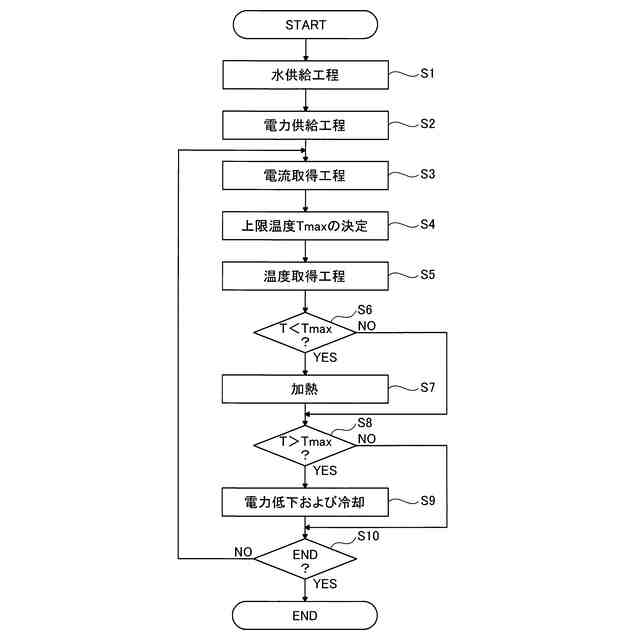

水の電気分解を行う水電解装置の制御方法であって、制御装置が、
前記水電解装置に電力を供給する電力供給工程と、
前記水電解装置に供給される電流の大きさを検出する電流検出工程と、
電気分解される水の温度である水温度を取得する温度取得工程と、
取得された前記水温度が予め設定された上限温度以下となるように、前記水電解装置に供給される電力を制御する制御工程と、
を実行し、
前記制御工程では、検出された電流の増加に応じて、前記上限温度が低下させられる、制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、水電解システムおよび水電解装置の制御方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
水の電気分解（水電解）により水素を得る技術が知られている（例えば、特許文献１，２参照）。特許文献１には、水電解装置に供給される水と、水電解装置から排出される水との温度が検出される制御装置が記載されている。この制御装置は、排出される水の温度が規定温度を超えた場合に、水電解装置に供給される水を冷却する。特許文献２には、水電解装置の起動時に、定格運転時よりも電流密度を下げて温度を監視ながら起動する電流制御方法が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２０３２０３号公報
特開２０１２－１５３９６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
水電解では、電気分解される水の温度が高いほど水素の生成効率が良くなる。一方で、温度が高すぎると水電解装置の劣化が進行する。生成効率を高めた上で水電解装置の劣化を抑制するため、特許文献１に記載された技術では、水電解装置から排出される水が規定温度を超えないように、水電解装置の発熱量が推定され、供給される水の温度が制御される。しかしながら、この技術では、排出される水の規定温度が超えないように制御することにより水電解装置の劣化を抑制するだけで、水素の生成効率の向上には改善の余地があった。
【０００５】
特許文献２に記載された制御方法では、水電解装置の起動時と、定格運転時との比較により電流密度が制御されている。しかしながら、例えば再生エネルギーの変動に追随して水電解を行う場合には、定格運転だけではなく、部分負荷での運転が必要になる。すなわち、特許文献２に記載された技術では、複数の運転条件に対応する水電解装置の制御について考慮されていない。また、水電解装置の劣化には電流密度以外の温度等も関係するが、温度変化が水電解装置の劣化に与える影響について考慮されていない。
【０００６】
本発明は、上述した課題の少なくとも一部を解決するためになされたものであり、水電解装置の劣化を抑制しつつ、高い水素生成効率を実現することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の形態として実現できる。
【０００８】
（１）本発明の一形態によれば、水電解システムが提供される。この水電解システムは、水の電気分解を行う水電解部と、前記水電解部に電力を供給する電力供給部と、前記電力供給部から前記水電解部に供給される電流の大きさを検出する電流検出部と、電気分解される水の温度である水温度を取得する温度取得部と、取得された前記水温度が予め設定された上限温度以下となるように、前記電力供給部から前記水電解部に供給される電力を制御する制御部と、を備え、前記制御部は、前記電流検出部により検出された検出電流の増加に応じて、前記上限温度を低下させる。
【０００９】
この構成によれば、電力供給部から水電解部に供給された電力により水の電気分解が行われる。水の電気分解では、水電解部の抵抗に基づく発熱等により、電気分解される水が加熱されて水温度が上昇する。本構成では、固定値としての上限温度ではなく、電気分解の進行に伴い増減する検出電流に応じて変化する上限温度と、水温度との比較により水電解部への供給電力が制御される。検出電流が低い、すなわち、電気分解の進行度合いが高くない場合に、本構成では、上限温度が高く設定される。一方で、検出電流が高い、すなわち、電気分解の進行度合いが高い場合には、上限温度が低く設定される。可変の上限温度に応じて供給電力が制御されることで、水電解部の劣化を抑制しつつ、高い水素生成効率を実現できる。
【００１０】

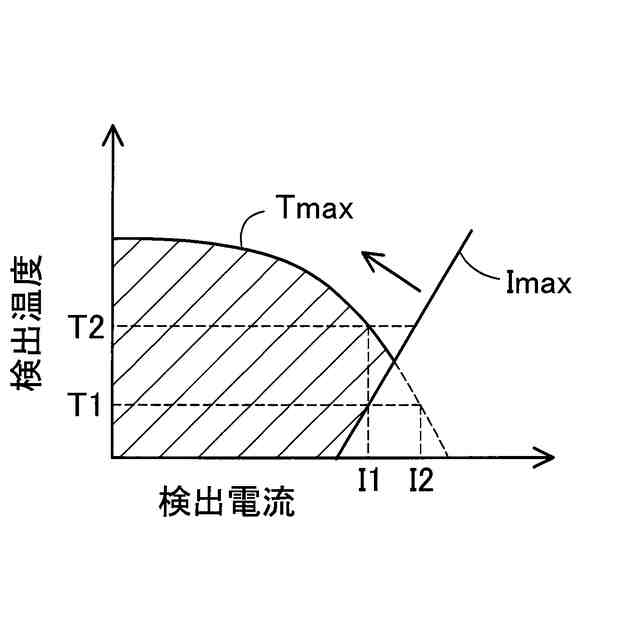

（２）上記態様の水電解システムにおいて、さらに、前記水電解部に印加される電圧を取得する電圧取得部を備え、前記制御部は、取得された電圧が上限電圧を超える場合に、前記検出電流が、前記上限電圧が前記水電解部に印加された際に前記水電解部に供給される上限電流以下となるように、前記水電解部に供給される電力を低下させてもよい。
この構成によれば、電気分解時の抵抗が高いと、水温度が上限温度以下であっても水電解部に印加される電圧が高い場合に、印加電圧が上限電圧以下に抑制される。これにより、水温度が上限温度以下であっても、上限電圧を超えた高い電圧が水電解部に印加されることによる水電解部の劣化の進行を抑制できる。
（【００１１】以降は省略されています）
