公開番号2025154767
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057951
出願日2024-03-29
発明の名称外観ムラ抑制部材
出願人日本軽金属株式会社,理研軽金属工業株式会社
代理人個人,個人,個人
主分類C25D 11/14 20060101AFI20251002BHJP(電気分解または電気泳動方法;そのための装置)
要約【課題】外観ムラを抑制することができるとともに、大型で大量生産可能な外観ムラ抑制部材を提供すること。
【解決手段】外観ムラ抑制部材1は、アルミニウム基材40と、陽極酸化皮膜50とを備え、陽極酸化皮膜50はポーラス層52とを有し、ポーラス層52には着色層53が設けられており、外観ムラ抑制部材1は三角波構造10を備え、三角波構造10は凸部20と凹部30とが交互に連続して配置されており、複数の凹部30の平均深さは1mm以上30mm以下であり、断面視において、第1壁部22aと第2壁部22bとによって形成された凹部30の内側の角度である内抱角の平均値は、0°超90°以下である。

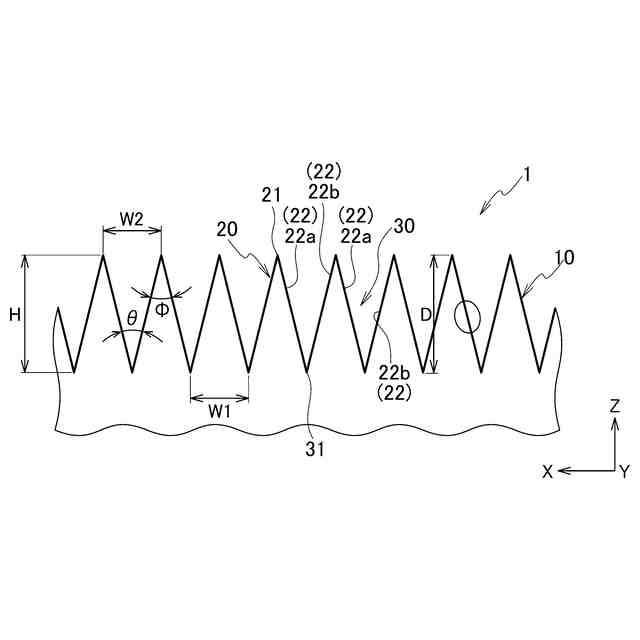

【選択図】図1
特許請求の範囲【請求項１】
純アルミニウム又はアルミニウム合金を含むアルミニウム基材と、前記アルミニウム基材の表面に設けられる陽極酸化皮膜とを備える、外観ムラ抑制部材であって、
前記陽極酸化皮膜は、前記アルミニウム基材の表面に設けられたバリヤ層と、前記バリヤ層の表面に設けられ、複数の孔を有するポーラス層とを有し、
前記ポーラス層には、金属、金属塩、染料、顔料、及び有機酸のうち少なくとも一種を含む着色層が設けられており、
前記外観ムラ抑制部材は三角波構造を備え、
前記三角波構造は、頂部を有する複数の凸部と、前記複数の凸部のうち隣接する凸部によって挟まれ、底部を有する複数の凹部とを有し、前記凸部と前記凹部とが交互に連続して配置されており、
前記複数の凹部の各々は、断面視において、第１壁部と第２壁部とによって形成され、前記底部に向かって幅が狭くなるように窪んでおり、
前記複数の凸部の各々は、前記断面視において、前記凸部に隣接する一方の凹部の前記第１壁部と、前記凸部に隣接する他方の凹部の前記第２壁部とによって形成され、前記頂部に向かって幅が狭くなるように突出し、
前記複数の凹部の平均深さは、１ｍｍ以上３０ｍｍ以下であり、
前記断面視において、前記第１壁部と前記第２壁部とによって形成された前記凹部の内側の角度である内抱角の平均値は、０°超９０°以下であり、
前記複数の凹部の各々の深さは実質的に同一であり、
前記三角波構造の前記凸部と前記凹部とが交互に連続して並ぶ第１方向において、前記凹部の底部は、前記凹部に連続する両側の前記凸部の頂部の間に位置している、外観ムラ抑制部材。
続きを表示（約 710 文字）【請求項２】
前記陽極酸化皮膜の屈折率は１．４以上１．８以下である、請求項１に記載の外観ムラ抑制部材。
【請求項３】
前記金属及び前記金属塩はＮｉ、Ｃｏ、Ｃｕ、Ｓｎ、Ｍｎ、Ｆｅ、Ｐｂ、Ｃａ、Ｚｎ及びＭｇからなる群より選択される少なくとも一種を含む、請求項１に記載の外観ムラ抑制部材。
【請求項４】
前記陽極酸化皮膜上に電着塗装膜を備える、請求項１に記載の外観ムラ抑制部材。
【請求項５】
前記電着塗装膜の屈折率は１．４以上１．８以下である、請求項４に記載の外観ムラ抑制部材。
【請求項６】
前記電着塗装膜は、アクリル樹脂、メラミン樹脂、エポキシ樹脂、及びフッ素樹脂からなる群より選択される少なくとも一種の樹脂を含む、請求項４に記載の外観ムラ抑制部材。
【請求項７】
前記複数の凹部の平均幅は０ｍｍ超６０ｍｍ以下である、請求項１に記載の外観ムラ抑制部材。
【請求項８】
前記複数の凹部の各々の深さは、前記複数の凹部の平均深さに対して－２０％以上＋２０％以下である、請求項１に記載の外観ムラ抑制部材。
【請求項９】
平面視において、前記複数の凸部及び前記複数の凹部は、前記凸部と前記凹部とが交互に連続して並ぶ前記第１方向に垂直な第２方向に直線状に延び、互いに平行に形成されている、請求項１に記載の外観ムラ抑制部材。
【請求項１０】
前記第１方向に垂直な第２方向において、前記三角波構造の全長は１ｍ以上である、請求項１に記載の外観ムラ抑制部材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、外観ムラ抑制部材に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
純アルミニウム又はアルミニウム合金からなるアルミニウム部材は、建築物の外壁面に配置する建築外装部材、車両部材、土木部材、光学部材等に用いられている。
【０００３】
アルミニウム部材は、部材に対する光源の位置と、部材に対する観察者の位置との関係の変化、及びアルミニウム部材の光学特性に応じて、部材の輝度が変化して観察者に観察される。同じ材料を用い、同じ製造条件で製造した同ロットに含まれるアルミニウム部材であっても、部材毎に光学特性が異なることがある。このため、例えば、アルミニウム部材を建築外装部材として用いて、同ロットのアルミニウム部材を複数組み合わせて面状に並べるように配置した場合に、配置された複数のアルミニウム部材の輝度が異なるように観察者に観察されることがある。このような複数のアルミニウム部材間の輝度の差異は、建築物の外観ムラとして看取されることになる。
【０００４】
特許文献１には、アルミニウム材の表面にレーザー照射処理を行ってミクロンオーダーの凹凸表層部を有する低反射層を形成することで、アルミニウム部材の反射光の一様性を高める、低反射アルミニウム材の技術が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－１０６０９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１では、一つのアルミニウム部材から生じる反射光の一様性を高めることができる。しかしながら、特許文献１は、複数のアルミニウム部材間の輝度の差異に起因して生じる、外観ムラを抑制しようとする技術ではなかった。
【０００７】
また、特許文献１では、レーザー照射処理を行うことで凹凸表層部を有する低反射層を形成しているため、小型のアルミニウム部材への適用に留まっており、大型化や量産化への対応といった生産性の向上が求められていた。
【０００８】
本開示は、このような従来技術が有する課題に鑑みてなされたものである。そして、本開示の目的は、外観ムラを抑制することができるとともに、大型で大量生産可能な外観ムラ抑制部材を提供することである。
【課題を解決するための手段】
【０００９】
本開示の態様に係る外観ムラ抑制部材は、純アルミニウム又はアルミニウム合金を含むアルミニウム基材と、アルミニウム基材の表面に設けられる陽極酸化皮膜とを備える、外観ムラ抑制部材である。陽極酸化皮膜は、アルミニウム基材の表面に設けられたバリヤ層と、バリヤ層の表面に設けられ、複数の孔を有するポーラス層とを有し、ポーラス層には、金属、金属塩、染料、顔料、及び有機酸のうち少なくとも一種を含む着色層が設けられている。外観ムラ抑制部材は三角波構造を備えている。三角波構造は、頂部を有する複数の凸部と、複数の凸部のうち隣接する凸部によって挟まれ、底部を有する複数の凹部とを有し、凸部と凹部とが交互に連続して配置されている。複数の凹部の各々は、断面視において、第１壁部と第２壁部とによって形成され、底部に向かって幅が狭くなるように窪んでいる。複数の凸部の各々は、断面視において、凸部に隣接する一方の凹部の第１壁部と、凸部に隣接する他方の凹部の第２壁部とによって形成され、頂部に向かって幅が狭くなるように突出している。複数の凹部の平均深さは、１ｍｍ以上３０ｍｍ以下である。断面視において、第１壁部と第２壁部とによって形成された凹部の内側の角度である内抱角の平均値は、０°超９０°以下である。複数の凹部の各々の深さは実質的に同一である。三角波構造の凸部と凹部とが交互に連続して並ぶ第１方向において、凹部の底部は、凹部に連続する両側の凸部の頂部の間に位置している。
【発明の効果】
【００１０】
本開示によれば、外観ムラを抑制することができるとともに、大型で大量生産可能な外観ムラ抑制部材を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
