公開番号2025167251
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071693
出願日2024-04-25
発明の名称部品供給フィーダ、部品供給フィーダの管理システム及び管理方法
出願人株式会社FUJI
代理人弁理士法人快友国際特許事務所
主分類H05K 13/02 20060101AFI20251030BHJP(他に分類されない電気技術)
要約【課題】エラーの発生状況を確認でき、原因の特定がしやすくなる技術を提供する。
【解決手段】部品供給フィーダ30は、検出センサ51～54と、制御部41と、メモリ43と、を備える。検出センサ51～54は、電子部品3が収納されたキャリアテープt1,t2または電子部品3を検出する。制御部41は、検出センサ51～54の検出結果に基づいて、キャリアテープt1,t2の供給動作を制御する。メモリ43は、検出センサ51～54の状態遷移情報を記憶する。制御部41は、検出センサ51～54の状態遷移情報をメモリ43から読み出して外部装置に出力可能である。
【選択図】図4
特許請求の範囲【請求項１】
電子部品が収納されたキャリアテープまたは前記電子部品を検出する複数の検出センサと、
複数の前記検出センサの検出結果に基づいて、前記キャリアテープの供給動作を制御する制御部と、
複数の前記検出センサの状態遷移情報を記憶するメモリと、
を備え、
前記制御部は、複数の前記検出センサの前記状態遷移情報を前記メモリから読み出して外部装置に出力可能である、部品供給フィーダ。
続きを表示（約 1,400 文字）【請求項２】
前記部品供給フィーダは、１つの前記キャリアテープを供給している状態で他の前記キャリアテープを補給して、他の前記キャリアテープの供給待機状態を保つように構成されたオートローディングフィーダである、請求項１に記載の部品供給フィーダ。
【請求項３】
複数の前記検出センサには、２つの前記キャリアテープの重ね合わせにより発生する段差を検出する段差センサが含まれる、請求項２に記載の部品供給フィーダ。
【請求項４】
複数の前記検出センサには、
２つの前記キャリアテープの重ね合わせにより発生する段差を検知する段差センサと、
前記段差センサを基準としてテープ搬送方向の上流側に配置された少なくとも１つの上流側テープ検出用センサと、
前記段差センサを基準として前記テープ搬送方向の下流側に配置された少なくとも１つの下流側テープ検出用センサと、が含まれる、請求項２に記載の部品供給フィーダ。
【請求項５】
複数のボタンを有する操作部をさらに備えるとともに、
前記キャリアテープの動作を指示する通常操作とは異なる態様で複数の前記ボタンを操作したときに、前記制御部が、複数の前記検出センサの前記状態遷移情報を前記メモリから読み出して外部装置に出力する、請求項１乃至４のいずれか１項に記載の部品供給フィーダ。
【請求項６】
前記制御部は、前記部品供給フィーダの検査及び調整を行うためのフィーダ検査治具に対して、複数の前記検出センサの前記状態遷移情報を出力可能である、請求項１乃至４のいずれか１項に記載の部品供給フィーダ。
【請求項７】
電子部品が収納されたキャリアテープまたは前記電子部品を検出する複数の検出センサと、複数の前記検出センサの検出結果に基づいて、前記キャリアテープの供給動作を制御する制御部と、を有する部品供給フィーダと、
複数の前記検出センサの状態遷移情報を記憶するメモリと、
前記部品供給フィーダ及び前記メモリとは別体で構成されるとともに、前記メモリから読み出された複数の前記検出センサの前記状態遷移情報に基づいて、エラーの発生原因の特定に用いるトレースファイルを生成する外部装置と、を備えた、部品供給フィーダの管理システム。
【請求項８】
電子部品が収納されたキャリアテープまたは前記電子部品を検出する複数の検出センサと、
複数の前記検出センサの検出結果に基づいて、前記キャリアテープの供給動作を制御する制御部と、
複数の前記検出センサの状態遷移情報を記憶するメモリと、を備える部品供給フィーダの管理方法であって、
前記メモリに複数の前記検出センサの状態遷移情報を記憶するステップと、
前記メモリから読み出した複数の前記検出センサの前記状態遷移情報に基づいて、エラーの発生原因を特定するステップと、を含む、部品供給フィーダの管理方法。
【請求項９】
前記メモリに記憶された複数の前記検出センサの前記状態遷移情報を前記メモリから読み出して外部装置に出力するステップと、
前記外部装置に出力された複数の前記検出センサの前記状態遷移情報に基づいて、エラーの発生原因の特定に用いるトレースファイルを生成するステップと、をさらに含む、請求項８に記載の部品供給フィーダの管理方法。

発明の詳細な説明【技術分野】
【０００１】
本明細書に開示する技術は、部品供給フィーダ、部品供給フィーダの管理システム及び管理方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
例えば、部品実装機に装着される部品供給フィーダとして、１つのキャリアテープを供給している状態で他のキャリアテープを補給することにより、他のキャリアテープを供給待機状態で保つように構成したオートローディングフィーダ（ＡＬＦ）を用いることが考えられている。この場合、他のキャリアテープは自動で補給され、キャリアテープの状態は複数の検出センサによって監視される。
【０００３】
ところで、部品供給フィーダに何らかのエラーが発生した場合、どのような原因でエラーとなったのかを見ただけでは判断できないことがあり、対処に困ることがある。特許文献１には、エラーが発生した場合に、部品供給フィーダのトレースログを部品供給フィーダ内のトレース用メモリに保存する技術が開示されている。この技術では、エラー発生後にトレース用メモリからトレースログを読み出すことにより、エラーの原因を調査することができる。
【先行技術文献】
【特許文献】
【０００４】
国際公開２０１７／０７２８８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、トレースログには、キャリアテープを検出するセンサの状態遷移を示す情報までは含まれないため、エラーの発生状況を確認できず、エラーの発生原因を正確に特定できないという問題がある。そこで本明細書は、エラーの発生状況を確認でき、原因の特定がしやすくなる技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書が開示する部品供給フィーダは、複数の検出センサと、制御部と、メモリと、を備える。複数の検出センサは、電子部品が収納されたキャリアテープまたは電子部品を検出する。制御部は、複数の検出センサの検出結果に基づいて、キャリアテープの供給動作を制御する。メモリは、複数の検出センサの状態遷移情報を記憶する。制御部は、複数の検出センサの状態遷移情報をメモリから読み出して外部装置に出力可能である。従って、上述した構成によると、複数の検出センサの状態遷移情報によってエラーの発生状況を確認できるため、原因の特定がしやすくなる。
【０００７】
また本明細書が開示する部品供給フィーダの管理システムは、部品供給フィーダと、メモリと、外部装置と、を備える。部品供給フィーダは、複数の検出センサと、制御部と、を有する。複数の検出センサは、電子部品が収納されたキャリアテープまたは電子部品を検出する。制御部は、複数の検出センサの検出結果に基づいて、キャリアテープの供給動作を制御する。メモリは、複数の検出センサの状態遷移情報を記憶する。外部装置は、部品供給フィーダ及びメモリとは別体で構成される。外部装置は、メモリから読み出された複数の検出センサの状態遷移情報に基づいて、エラーの発生原因の特定に用いるトレースファイルを生成する。
【０００８】
また本明細書は、複数の検出センサと、制御部と、メモリと、を備える部品供給フィーダの管理方法を開示する。複数の検出センサは、電子部品が収納されたキャリアテープまたは電子部品を検出する。制御部は、複数の検出センサの検出結果に基づいて、キャリアテープの供給動作を制御する。メモリは、複数の検出センサの状態遷移情報を記憶する。この管理方法は、メモリに複数の検出センサの状態遷移情報を記憶するステップと、メモリから読み出した複数の検出センサの状態遷移情報に基づいて、エラーの発生原因を特定するステップとを含む。
【図面の簡単な説明】
【０００９】
実施例の部品供給フィーダの管理システムを示す概略図である。
実施例の部品実装機を示す概略断面図である。

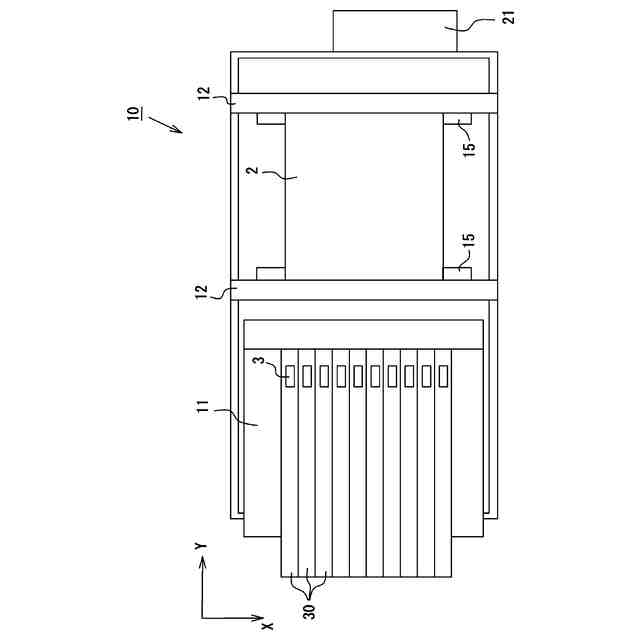

図２のＡ－Ａ線断面図である。

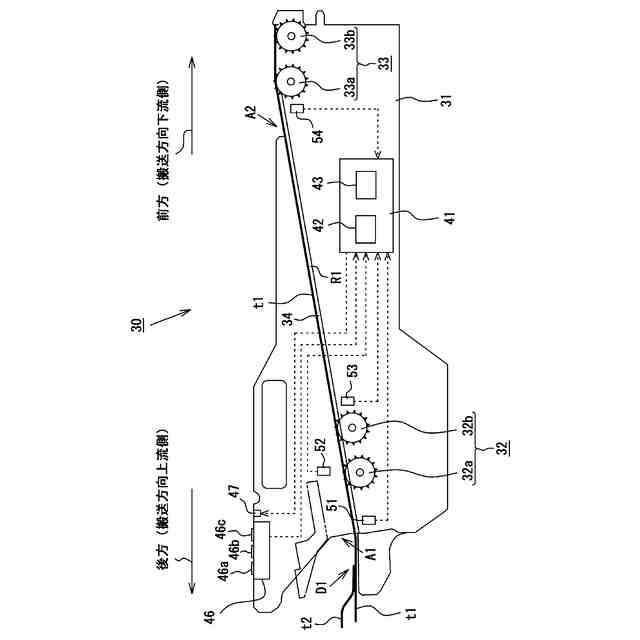

実施例の部品供給フィーダを示す側面図である。

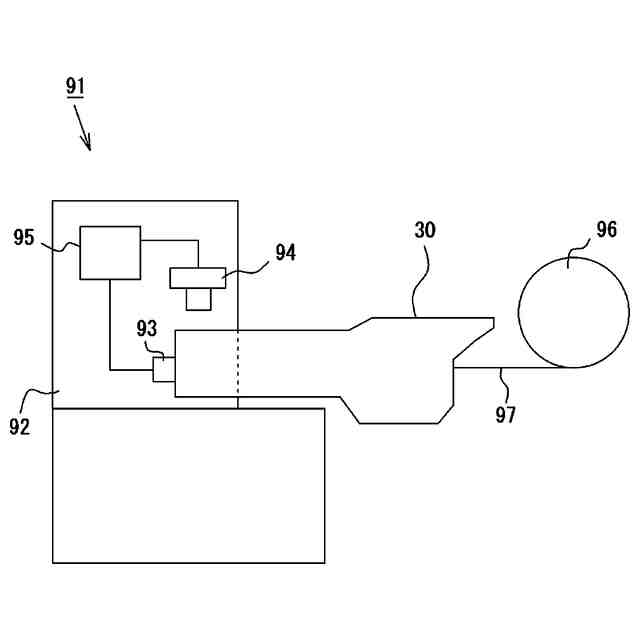

実施例のフィーダ検査治具を示す概略図である。
部品供給フィーダの管理システムの電気的構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
本明細書に開示する部品供給フィーダは、１つのキャリアテープを供給している状態で他のキャリアテープを補給して、他のキャリアテープの供給待機状態を保つように構成されたオートローディングフィーダであってもよい。
（【００１１】以降は省略されています）
