公開番号2025164830
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2025136728,2024034629
出願日2025-08-20,2020-10-15
発明の名称表示装置
出願人ソニーグループ株式会社
代理人弁理士法人酒井国際特許事務所
主分類H10K 59/121 20230101AFI20251023BHJP()
要約【課題】簡素な構成、構造で精細度を高める。
【解決手段】表示装置は、複数の発光素子群が、第1の方向、及び、第1の方向とは異なる第2の方向に配列された表示装置であって、各発光素子群は、複数の発光素子ユニットから構成されており、各発光素子ユニットは、第1の色を出射する1つの第1発光素子、第2の色を出射する1つの第2発光素子、及び、第3の色を出射する1つの第3発光素子から構成されており、各発光素子群は、第1発光素子を駆動する第1駆動回路、第2発光素子を駆動する第2駆動回路、及び、第3発光素子を駆動する第3駆動回路を備えており、各発光素子群において、第1駆動回路の数は第1発光素子の数と等しく、第2駆動回路の数は第2発光素子の数よりも少なく、第3駆動回路の数は第3発光素子の数よりも少ない。
【選択図】図1A
特許請求の範囲【請求項１】
複数の発光素子群が、第１の方向、及び、第１の方向とは異なる第２の方向に配列された表示装置であって、
各発光素子群は、複数の発光素子ユニットから構成されており、
各発光素子ユニットは、第１の色を出射する１つの第１発光素子、第２の色を出射する１つの第２発光素子、及び、第３の色を出射する１つの第３発光素子から構成されており、
各発光素子群は、第１発光素子を駆動する第１駆動回路、第２発光素子を駆動する第２駆動回路、及び、第３発光素子を駆動する第３駆動回路を備えており、
各発光素子群において、第１駆動回路の数は第１発光素子の数と等しく、第２駆動回路の数は第２発光素子の数よりも少なく、第３駆動回路の数は第３発光素子の数よりも少ない表示装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示装置に関する。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
従来の有機エレクトロルミネッセンス表示装置（以下、単に、『有機ＥＬ表示装置』と略称する）の模式的な一部断面図を図２４に示す。シリコン半導体基板から成る第１基板４１に駆動回路２０’が配置されており、第１電極３１が、第１基板４１上に形成された絶縁層２６の上に設けられている。そして、第１電極３１の上に有機層３３が蒸着法や印刷法等に基づき形成され、更に、有機層３３の上に第２電極３２、平坦化層３５、カラーフィルタ層ＣＦが形成されている。そして、このような構造が、封止樹脂層３６を介して第２基板４２に貼り合わされている。図２４中の参照番号に関しては、実施例１において説明する。
【０００３】
発光素子ユニット（１画素）は、通常、赤色光を発光する赤色光発光素子１２Ｒ、緑色光を発光する緑色光発光素子１２Ｇ、及び、青色光を発光する青色光発光素子１２Ｂの３つの発光素子（副画素）から構成されている。輝度を高めるために、これに加えて、白色光を発光する白色光発光素子を加える構成もある。また、精細度を高めるために、或る色を発光する発光素子の数を他の色を発光する発光素子に比べて間引く、所謂、ペンタイル（Pen Tile）型のような配置も周知である（例えば、特開２０１３－１８７１８７号公報参照）。
【０００４】
そして、１つの発光素子に対して、１つの駆動回路が設けられている。図２５Ａ及び図２６Ａには、デルタ配列及びストライプ配列を有する発光素子ユニットにおける発光素子の配列を示す。また、図２５Ｂ及び図２６Ｂには、１つの発光素子１２Ｒ，１２Ｇ，１２Ｂに対して設けられた１つの駆動回路ＤＣ
R
，ＤＣ
G
，ＤＣ
B
を図示する。発光素子１２Ｒ，１２Ｇ，１２Ｂと駆動回路ＤＣ
R
，ＤＣ
G
，ＤＣ
B
とは、図示しないコンタクトホール及び配線層によって接続されている。図２５Ａ及び図２６Ａには、４×２個（８組）の発光素子ユニット（画素）を図示しているし、図２５Ｂ及び図２６Ｂには、４×２個（８組）の駆動回路を図示している。
【先行技術文献】
【特許文献】
【０００５】
特開２０１３－１８７１８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、このような構造を有する有機ＥＬ表示装置の精細度を高めるために画素ピッチを小さくする場合、発光素子の形成ピッチ、及び、駆動回路の形成ピッチの両方を小さくする必要がある。駆動回路の形成ピッチを小さくするためには、駆動回路を構成するトランジスタや容量、配線等のデザインシュリンクを行う必要がある。然るに、有機ＥＬ表示装置では比較的高電圧が必要なこととも相まって、駆動回路の形成ピッチを小さくすることは、屡々、困難である。
【０００７】
従って、本開示の目的は、簡素な構成、構造で精細度を高めることができる表示装置を提供することにある。
【課題を解決するための手段】
【０００８】
上記の目的を達成するための本開示の表示装置は、複数の発光素子群が、第１の方向、及び、第１の方向とは異なる第２の方向に配列された表示装置であって、
各発光素子群は、複数の発光素子ユニットから構成されており、
各発光素子ユニットは、第１の色を出射する１つの第１発光素子、第２の色を出射する１つの第２発光素子、及び、第３の色を出射する１つの第３発光素子から構成されており、
各発光素子群は、第１発光素子を駆動する第１駆動回路、第２発光素子を駆動する第２駆動回路、及び、第３発光素子を駆動する第３駆動回路を備えており、
各発光素子群において、第１駆動回路の数は第１発光素子の数と等しく、第２駆動回路の数は第２発光素子の数よりも少なく、第３駆動回路の数は第３発光素子の数よりも少ない。
【図面の簡単な説明】
【０００９】

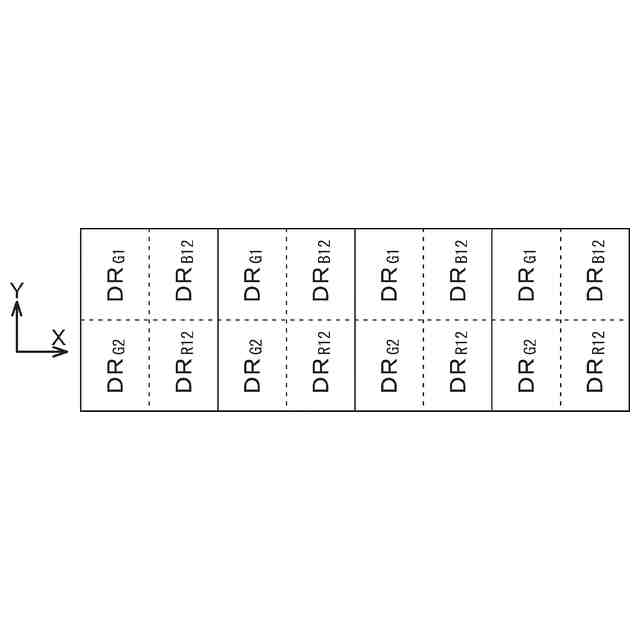

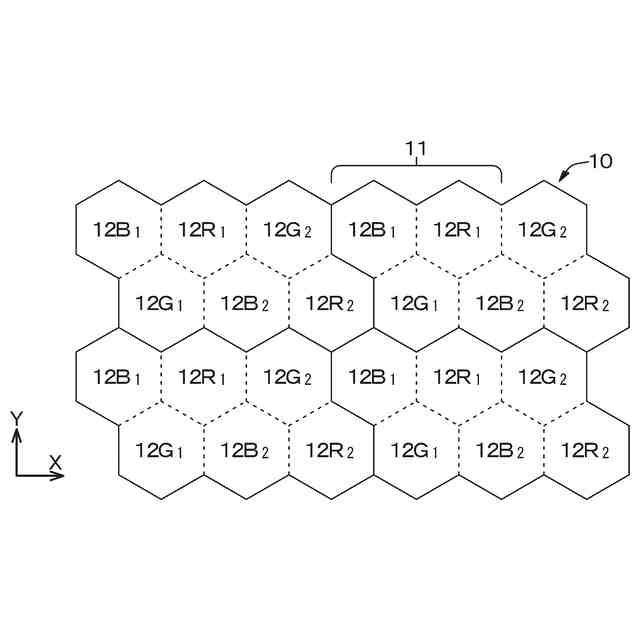

図１Ａ、図１Ｂ及び図１Ｃは、それぞれ、実施例１の表示装置における発光素子群の模式的な部分的平面図、駆動回路の配置を模式的に示す図、及び、駆動回路及び信号線の配置を模式的に示す図である。

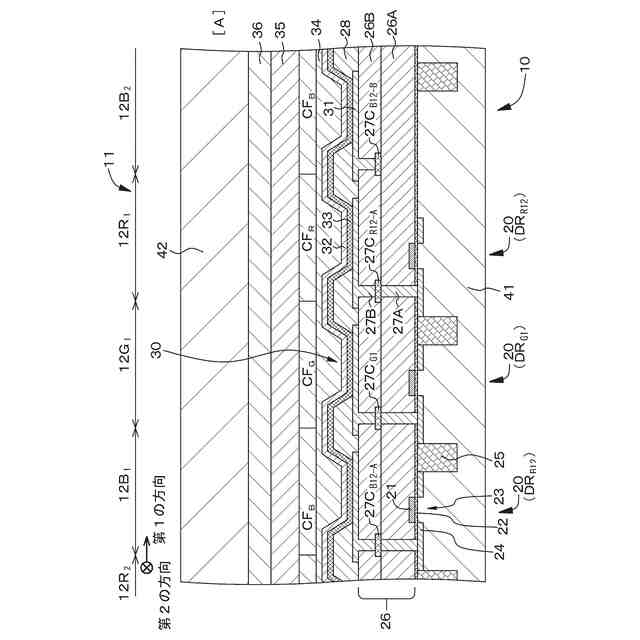

図２は、実施例１の表示装置の模式的な一部断面図である。

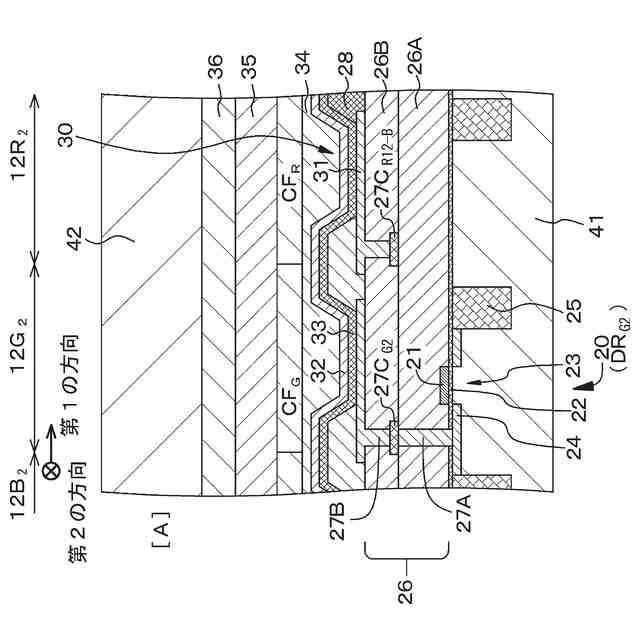

図３は、図２に示す表示装置の［Ａ］で示す部分に繋がった、実施例１の表示装置の模式的な一部断面図である。

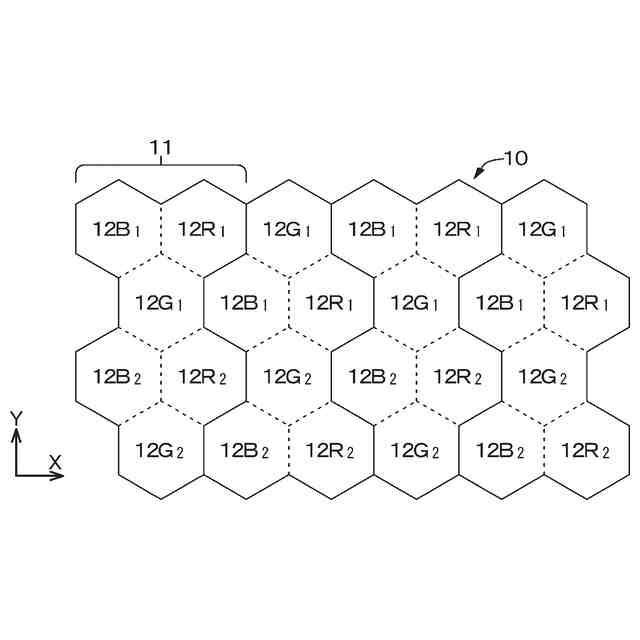

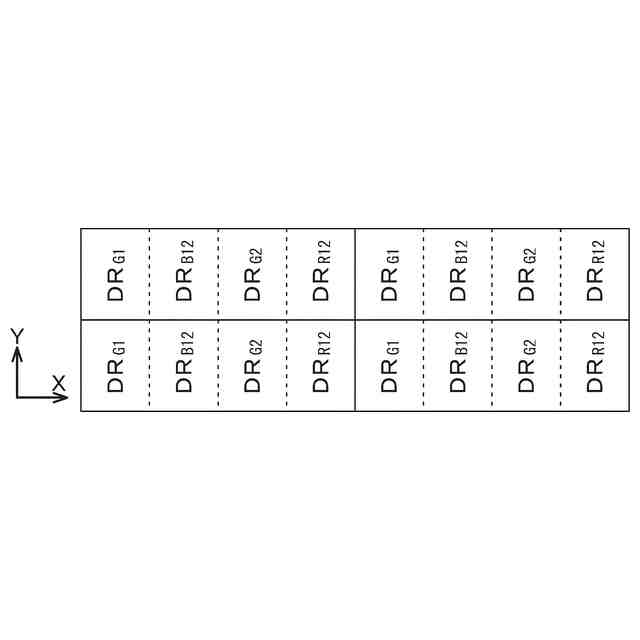

図４Ａは、実施例２の表示装置における発光素子群の模式的な部分的平面図であり、図４Ｂ及び図４Ｃは、駆動回路の配置を模式的に示す図である。
図５は、実施例２の表示装置における駆動回路及び信号線の配置を模式的に示す図である。
図６Ａ及び図６Ｂは、実施例２の表示装置における駆動回路及び信号線の配置を模式的に示す図である。
図７Ａは、実施例３の表示装置における発光素子群の模式的な部分的平面図であり、図７Ｂ、図７Ｃ及び図７Ｄは、駆動回路の配置を模式的に示す図である。
図８Ａ及び図８Ｂは、それぞれ、実施例４の表示装置における発光素子群の模式的な部分的平面図、及び、駆動回路の配置を模式的に示す図である。
図９Ａ及び図９Ｂは、それぞれ、実施例５の表示装置における発光素子群の模式的な部分的平面図、及び、駆動回路の配置を模式的に示す図である。
図１０Ａ及び図１０Ｂは、それぞれ、実施例５の表示装置の変形例における発光素子群の模式的な部分的平面図、及び、駆動回路の配置を模式的に示す図である。
図１１は、実施例１の表示装置の変形例－１の模式的な一部断面図である。
図１２は、実施例１の表示装置の変形例－２の模式的な一部断面図である。
図１３は、実施例１の表示装置の変形例－３の模式的な一部断面図である。
図１４は、実施例１の表示装置の変形例－４の模式的な一部断面図である。
図１５は、実施例６の頭部装着型ディスプレイを構成する画像表示装置の概念図である。
図１６は、実施例６の頭部装着型ディスプレイを上方から眺めた模式図である。
図１７は、実施例６の頭部装着型ディスプレイを正面から眺めた模式図である。
図１８Ａ及び図１８Ｂは、それぞれ、実施例６の頭部装着型ディスプレイを側方から眺めた模式図、及び、実施例５の頭部装着型ディスプレイにおける反射型体積ホログラム回折格子の一部を拡大して示す模式的な断面図である。
図１９Ａ及び図１９Ｂは、本開示の表示装置をレンズ交換式一眼レフレックスタイプのデジタルスチルカメラに適用した例を示し、デジタルスチルカメラの正面図を図１９Ａに、背面図を図１９Ｂに示す。
図２０は、本開示の表示装置の全体の回路構成を示すブロック図である。
図２１は、図２０に示す表示装置に含まれる発光素子及び駆動回路の等価回路図である。
図２２は、図２１に示した発光素子及び駆動回路の動作説明に供するタイミングチャートである。
図２３は、階調平均を説明するための図である。
図２４は、従来の表示装置の模式的な一部断面図である。
図２５Ａ及び図２５Ｂは、それぞれ、従来の表示装置における発光素子群の模式的な部分的平面図、及び、駆動回路の配置を模式的に示す図である。
図２６Ａ及び図２６Ｂは、それぞれ、従来の表示装置における発光素子群の模式的な部分的平面図、及び、駆動回路の配置を模式的に示す図である。
図２７Ａ及び図２７Ｂは、共振器構造を有する第１例及び第２例の発光素子の概念図である。
図２８Ａ及び図２８Ｂは、共振器構造を有する第３例及び第４例の発光素子の概念図である。
図２９Ａ及び図２９Ｂは、共振器構造を有する第５例及び第６例の発光素子の概念図である。
図３０Ａは、共振器構造を有する第７例の発光素子の概念図であり、図３０Ｂ及び図３０Ｃは、共振器構造を有する第８例の発光素子の概念図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、実施例に基づき本開示を説明するが、本開示は実施例に限定されるものではなく、実施例における種々の数値や材料は例示である。尚、説明は、以下の順序で行う。
１．本開示の表示装置、全般に関する説明
２．実施例１（本開示の表示装置、第１の形態の表示装置）
３．実施例２（実施例１の変形、第２の形態の表示装置）
４．実施例３（実施例１の別の変形）
５．実施例４（実施例１の更に別の変形）
６．実施例５（実施例１及び実施例２の変形）
７．その他
（【００１１】以降は省略されています）
