公開番号2025161102
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064017
出願日2024-04-11
発明の名称調光ユニット
出願人TOPPANホールディングス株式会社
代理人個人,個人
主分類G02F 1/1345 20060101AFI20251017BHJP(光学)
要約【課題】配線基板の製造に要する初期費用を削減することのできる調光ユニットを提供する。

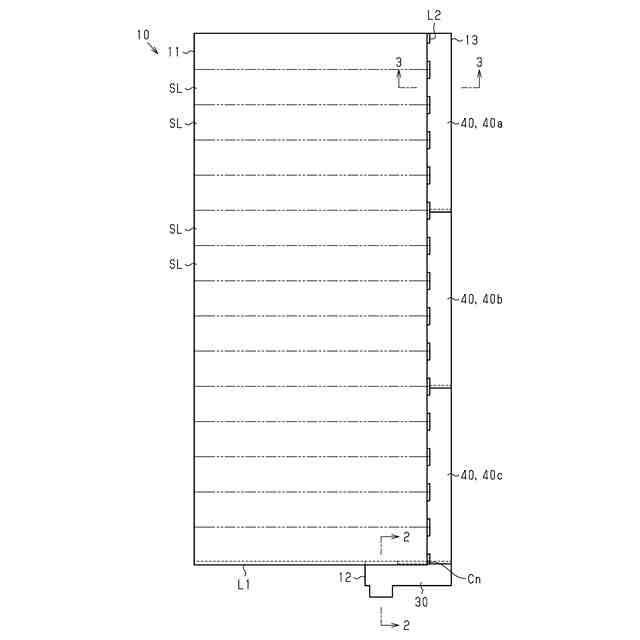

【解決手段】調光ユニット10は、調光シート11と、第1配線基板30を含む第1配線接続部12と、複数の第2配線基板40を含む第2配線接続部13とを備える。調光シート11は複数の調光領域SLを有する。第2配線基板40は、調光領域SLごとの第2透明電極層に対して1つずつ接続された1以上の第2接続端子部と、各第2接続端子部から1つずつ延びる第2端子引き回し線と、第2接続端子部と同数以上の第2延設引き回し線とを含む。複数の第2配線基板40は調光シート11の外縁に沿って並び、互いに隣り合う第2配線基板40同士が接続されることにより、一方の第2配線基板40の第2端子引き回し線が、他方の第2配線基板40の第2延設引き回し線に接続されている。
【選択図】図1
特許請求の範囲【請求項１】
液晶組成物を含む調光層と、前記調光層を挟む一対の透明電極層である第１透明電極層および第２透明電極層とを備える調光シートと、
第１配線基板を含む第１配線接続部と、
複数の第２配線基板を含む第２配線接続部と、を備える調光ユニットであって、
前記調光シートの表面と対向する位置から見て、前記調光シートは複数の調光領域を有し、互いに隣り合う前記調光領域間において、前記第２透明電極層は絶縁されており、

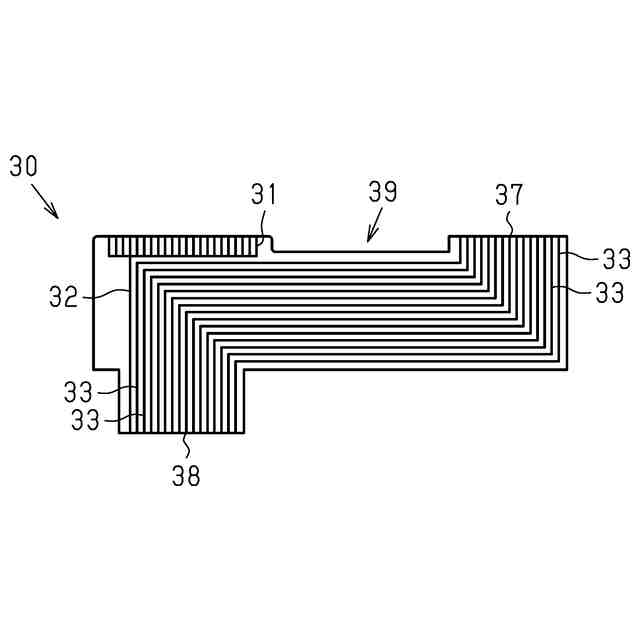

前記第１配線基板は、駆動電圧が入力される入力端部を備え、前記第１配線基板が有する第１導体部は、前記第１透明電極層に対して接続された第１接続端子部と、前記第１接続端子部から延びる第１端子引き回し線と、前記第１端子引き回し線と共に前記入力端部に延びる複数の第１延設引き回し線とを含み、

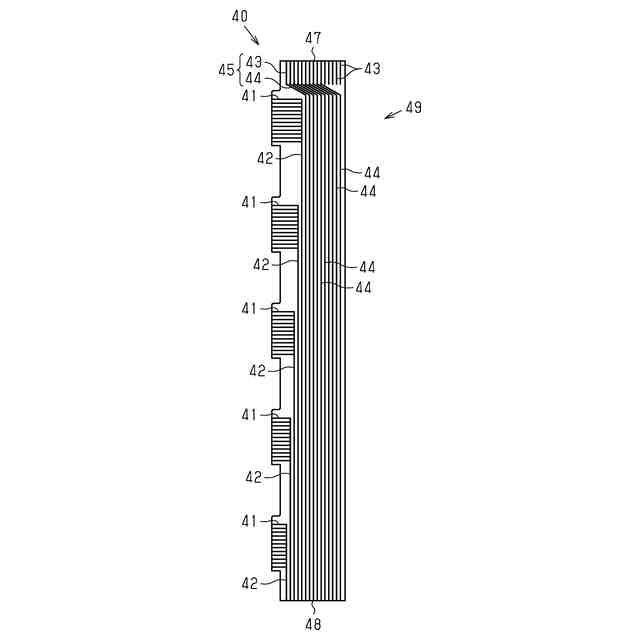

各第２配線基板が有する第２導体部は、前記調光領域ごとの前記第２透明電極層に対して１つずつ接続された１以上の第２接続端子部と、各第２接続端子部から１つずつ延びる第２端子引き回し線と、前記第２接続端子部と同数以上の第２延設引き回し線とを含み、
前記複数の第２配線基板は前記調光シートの外縁に沿って並び、互いに隣り合う前記第２配線基板同士が接続されることにより、前記第１配線基板から遠い方の前記第２配線基板である一方の前記第２配線基板の前記第２端子引き回し線が、他方の前記第２配線基板の前記第２延設引き回し線に接続されており、
前記複数の第２配線基板のうちの端部の前記第２配線基板が前記第１配線基板に接続されることにより、当該第２配線基板の前記第２端子引き回し線および前記第２延設引き回し線の各々が、前記第１延設引き回し線に接続されている
調光ユニット。
続きを表示（約 1,100 文字）【請求項２】
ｎは３以上の整数であって、前記第２配線接続部はｎ個の前記第２配線基板を含み、
前記第２導体部は、前記第２接続端子部のｎ－１倍の数の前記第２延設引き回し線を含み、
互いに隣り合う前記第２配線基板同士が接続されることにより、前記一方の第２配線基板の前記第２端子引き回し線および前記第２接続端子部のｎ－２倍の数の前記第２延設引き回し線の各々が、前記他方の第２配線基板の前記第２延設引き回し線に接続されている
請求項１に記載の調光ユニット。
【請求項３】

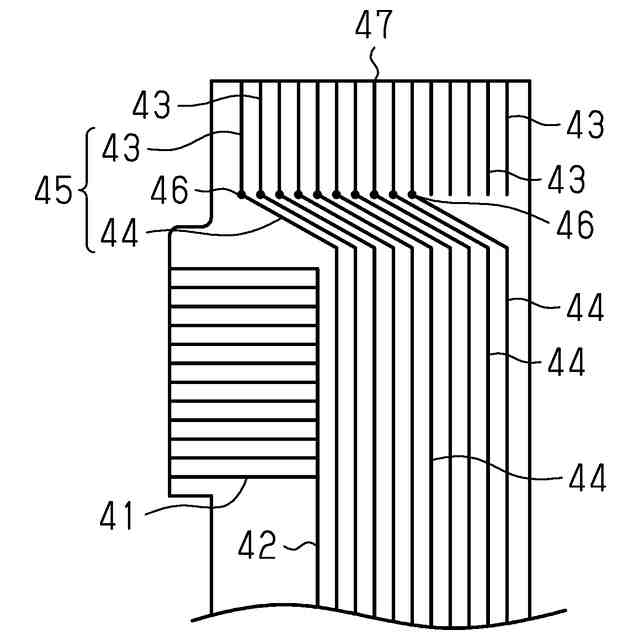

前記第２延設引き回し線は、前記第２配線基板の端部に位置する接続線と、前記接続線に接続された延伸線とから構成され、
前記第２接続端子部、前記第２端子引き回し線、および、前記延伸線は、前記第２配線基板が有する２つの面の一方に位置し、前記接続線は前記２つの面の他方に位置し、前記接続線と前記延伸線とはスルーホールを介して接続されており、
互いに隣り合う前記第２配線基板同士が接続されることにより、前記一方の第２配線基板の前記第２端子引き回し線が、前記他方の第２配線基板の前記接続線に接続されている
請求項１に記載の調光ユニット。
【請求項４】
前記第２導体部は、前記第２端子引き回し線と前記延伸線との総数と同数の前記接続線を含み、これら複数の前記接続線は、前記第２配線基板の端部に並び、前記複数の接続線には、前記延伸線と接続されていない導体線が含まれ、
互いに隣り合う前記第２配線基板同士が接続されることにより、前記一方の第２配線基板の前記第２端子引き回し線および前記延伸線の各々が、前記他方の第２配線基板の前記接続線に接続されている
請求項３に記載の調光ユニット。
【請求項５】
互いに隣り合う前記調光領域間において、前記第１透明電極層は導通しており、
前記調光シートの表面と対向する位置から見て、前記調光シートは、第１の辺と、前記第１の辺と交差する方向に延びる第２の辺とを有し、前記第２の辺が延びる方向に沿って前記複数の調光領域の端部が並び、
前記第１配線基板は、前記第１の辺に沿って位置し、前記複数の第２配線基板は、前記第２の辺に沿って並ぶ
請求項１に記載の調光ユニット。
【請求項６】
前記第１配線基板および前記第２配線基板の各々は、フレキシブルプリント基板であり、互いに隣り合う前記第２配線基板同士は、異方性導電材料を介して接続されており、前記端部の第２配線基板と前記第１配線基板とは、異方性導電材料を介して接続されている
請求項１に記載の調光ユニット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光透過率の可変な調光シートを備える調光ユニットに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
調光シートは、液晶組成物を含む調光層と、調光層を挟む一対の透明電極層とを備えている。一対の透明電極層間には、駆動電圧が印加される。駆動電圧の印加の有無に応じて調光層での液晶化合物の配向状態が変わることから、調光層を光が透過する透明状態と、調光層における光の透過が散乱等により抑えられる不透明状態とを切り替えることが可能である。
【０００３】
近年、一方の透明電極層を複数の領域に分割することにより、領域ごとに透明状態と不透明状態との切り替えを可能とした調光シートが提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１２６１５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
調光シートには、透明電極層を電源装置に接続するための配線接続部が取り付けられる。分割された領域ごとの駆動が可能な調光シートについて、配線接続部の構成の一例を、図８～図１１を参照して説明する。
【０００６】

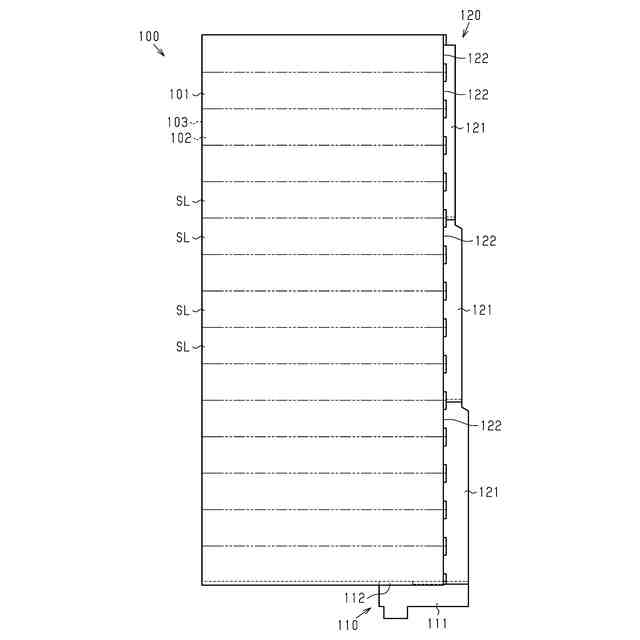

図８に示すように、調光シート１００は、第１透明電極層を備える第１電極シート１０１と、第２透明電極層を備える第２電極シート１０２と、第１電極シート１０１と第２電極シート１０２との間に挟まれた調光層１０３とを備えている。調光シート１００の表面と対向する位置から見て、調光シート１００は、帯状に延びる複数の調光領域ＳＬを有している。互いに隣り合う調光領域ＳＬ間において、第１電極シート１０１の第１透明電極層は導通しており、第２電極シート１０２の第２透明電極層は絶縁されている。
【０００７】
調光シート１００の端部にて、第１電極シート１０１の第１透明電極層には、第１配線接続部１１０が接続されている。同様に、第２電極シート１０２の第２透明電極層には、第２配線接続部１２０が接続されている。配線接続部１１０，１２０は、透明電極層に接合される接続端子部１１２，１２２を有した配線基板１１１，１２１を備えている。
【０００８】
複数の調光領域ＳＬ間において第１透明電極層は導通しているため、第１透明電極層に対しては１つの第１接続端子部１１２が接続される。一方、複数の調光領域ＳＬ間において第２透明電極層は絶縁されているため、第２透明電極層に対しては調光領域ＳＬごとに別々の第２接続端子部１２２が接続される。それゆえ、第２配線接続部１２０は、複数の第２接続端子部１２２を有する。１つの配線基板について効率的に製造可能な大きさは限られているため、調光領域ＳＬの数が多い場合や調光領域ＳＬの幅が大きい場合には、第２配線接続部１２０は、複数の第２配線基板１２１を備え、各配線基板１２１が１以上の第２接続端子部１２２を有するように構成される。
【０００９】

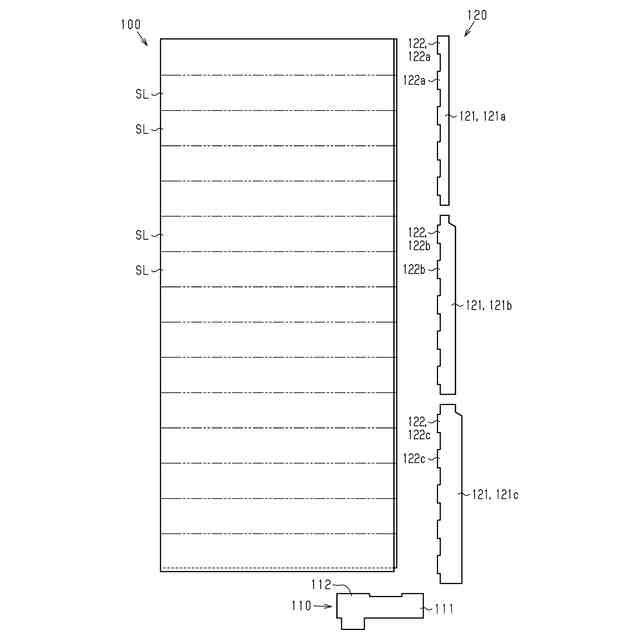

図９は、調光シート１００と、第１配線基板１１１と、第２配線基板１２１とを分離して示した図である。図面に示す例では、調光シート１００が１５個の調光領域ＳＬを有し、第２配線接続部１２０が３つの第２配線基板１２１を備え、各第２配線基板１２１が５つの第２接続端子部１２２を有している。３つの第２配線基板１２１である第２配線基板１２１ａ，１２１ｂ，１２１ｃは、調光シート１００の一辺に沿ってこの順に並んでいる。互いに隣り合う第２配線基板１２１同士は接続され、また、端部の第２配線基板１２１ｃは、第１配線基板１１１に接続される。
【００１０】
図９と併せて図１０および図１１を参照して、第２配線基板１２１が有する導体部の構成を説明する。図１０は、第２配線接続部１２０における第１配線接続部１１０から最も離れた端部、すなわち第２配線基板１２１ａの端部の周辺を拡大して示す図であって、第２配線基板１２１ａが有する第２導体部１２５ａの配置を実線で示す。第２導体部１２５ａは、５つの第２接続端子部１２２ａと、各第２接続端子部１２２ａから延びる第２端子引き回し線１２３ａとを含む。このうち、図１０では、３つの第２接続端子部１２２ａと、これらの第２接続端子部１２２ａから延びる第２端子引き回し線１２３ａとを示している。
（【００１１】以降は省略されています）
