公開番号2025161028
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063867
出願日2024-04-11
発明の名称温度調節装置
出願人株式会社KELK
代理人弁理士法人志賀国際特許事務所
主分類H01L 21/683 20060101AFI20251017BHJP(基本的電気素子)
要約【課題】幅広い温度レンジにおいて載置面の平面度及び平行度を高精度に維持しつつ、移動に伴う載置面のズレを抑制することができる温度調節装置を提供する。
【解決手段】温度調節装置は、温調対象物が載置される載置面を有する載置部と、載置部と第1方向に対向する底部と、第1方向で載置部と底部との間に配置され、載置部を介して温調対象物の加熱及び冷却が可能な熱源と、底部の外周部に設けられ、第1方向で載置部側に延びるとともに、載置部を支持する支持部と、第1方向で載置部と底部との間に配置され、底部に対して載置部を揺動可能に、載置部の中心と底部の中心とを位置決めする位置決め部材と、支持部に設けられ、載置部の中心を通り第1方向に延びる軸線に交差する第2方向の外側から載置部の外周部を弾性支持する弾性支持部と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
温調対象物が載置される載置面を有する載置部と、
前記載置部と第１方向に対向する底部と、
前記第１方向で前記載置部と前記底部との間に配置され、前記載置部を介して前記温調対象物の加熱及び冷却が可能な熱源と、
前記底部の外周部に設けられ、前記第１方向で前記載置部側に延びるとともに、前記載置部を支持する支持部と、
前記第１方向で前記載置部と前記底部との間に配置され、前記底部に対して前記載置部を揺動可能に、前記載置部の中心と前記底部の中心とを位置決めする位置決め部材と、
前記支持部に設けられ、前記載置部の中心を通り前記第１方向に延びる軸線に交差する第２方向の外側から前記載置部の外周部を弾性支持する弾性支持部と、
を備える、温度調節装置。
続きを表示（約 540 文字）【請求項２】
前記弾性支持部は、
前記載置部の外周側に配置され、前記第２方向に中心軸線が延びるＯリングと、
前記Ｏリングの外周側に配置され、前記Ｏリングを前記載置部に押し付けるブラケットと、
を有する、
請求項１に記載の温度調節装置。
【請求項３】
前記弾性支持部は、
前記載置部にねじ込まれるとともに、前記Ｏリング及び前記ブラケットに挿通される軸部、及び前記軸部の端部に設けられるとともに、前記ブラケットを前記Ｏリングに押し付け可能な頭部を有するボルトを有し、
請求項２に記載の温度調節装置。
【請求項４】
前記弾性支持部は、前記支持部に設けられ、前記載置部の外周部を記載置部の中心に向けて弾性力により押し付ける板バネを有する、
請求項１に記載の温度調節装置。
【請求項５】
前記載置部は、外周側に突出する突出部を有し、
前記板バネは、
前記第１方向で前記底部とは反対側から前記突出部を押し付ける第１押付け部と、
前記載置部の外周部に沿う方向の両側から前記突出部を押し付ける第２押付け部と、
を有する、
請求項４に記載の温度調節装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、温度調節装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
半導体の製造装置および検査装置では、ウエハの温度調節を行う温度調節装置が用いられる。
例えば特許文献１には、温度調節装置の一例が開示されている。この温度調節装置は、ウエハを支持する天板と、天板との間において内部空間を形成するように天板に接続されるベース板と、内部空間に配置される熱電モジュールと、を有する。熱電モジュールは、天板の載置面上に載置されるウエハの温度を調節する。温度調節装置では、幅広い温度レンジが求められている。また、ウエハの品質を良好に維持するため、ウエハが載置される載置面は、高精度な平面度及び平行度が要求されている。また、温度調節装置が搭載されるステージの移動に対し、載置面のずれを抑え、載置面の精度を維持することが求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－７７８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
幅広い温度レンジと、搭載面の高精度な平面度・平行度精度とが実現されるためには、載置部は中央でのみ固定され、載置部の外周部は拘束されない方がよい。これにより、載置部が厚さ方向と直交する方向に伸縮自在となり、熱収縮の影響が低減される。しかしながら、載置部が中央部でのみ固定されると、載置部が不安定となり、移動時に載置面がずれる場合がある。また、載置部の固定点を増やすことにより、移動時の載置面のずれは抑えられるが、載置部が熱収縮の影響を受け易くなり、載置面の平面度・平行度の精度が低下する。
【０００５】
本発明は上記課題を解決するためになされたものであって、幅広い温度レンジにおいて載置面の平面度及び平行度を高精度に維持しつつ、移動に伴う載置面のズレを抑制することができる温度調節装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明に係る温度調節装置は、温調対象物が載置される載置面を有する載置部と、前記載置部と第１方向に対向する底部と、前記第１方向で前記載置部と前記底部との間に配置され、前記載置部を介して前記温調対象物の加熱及び冷却が可能な熱源と、前記底部の外周部に設けられ、前記第１方向で前記載置部側に延びるとともに、前記載置部を支持する支持部と、前記第１方向で前記載置部と前記底部との間に配置され、前記底部に対して前記載置部を揺動可能に、前記載置部の中心と前記底部の中心とを位置決めする位置決め部材と、前記支持部に設けられ、前記載置部の中心を通り前記第１方向に延びる軸線に交差する第２方向の外側から前記載置部の外周部を弾性支持する弾性支持部と、を備える。
【発明の効果】
【０００７】
本発明によれば、幅広い温度レンジにおいて載置面の平面度及び平行度を高精度に維持しつつ、移動に伴う載置面のズレを抑制することができる。
【図面の簡単な説明】
【０００８】

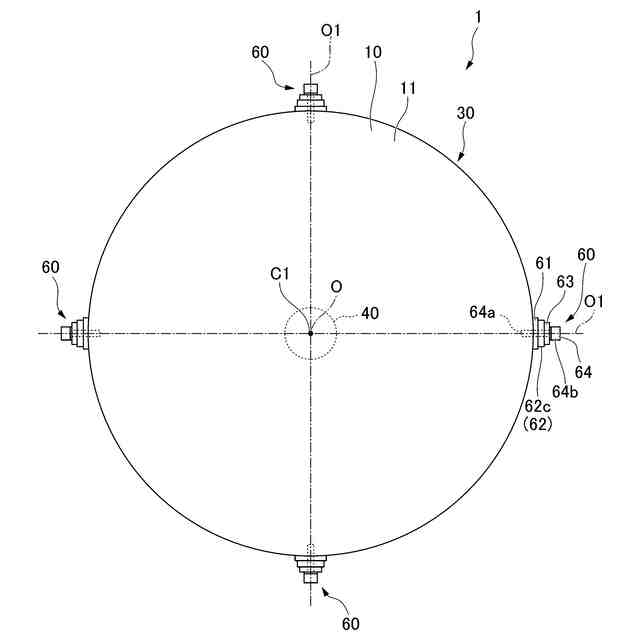

本発明の第１実施形態に係る温度調節装置の平面図である。

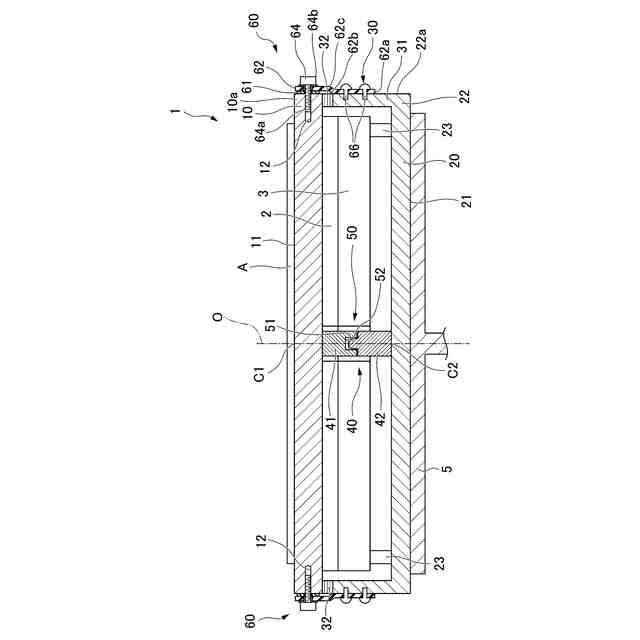

本発明の第１実施形態に係る温度調節装置の断面図である。

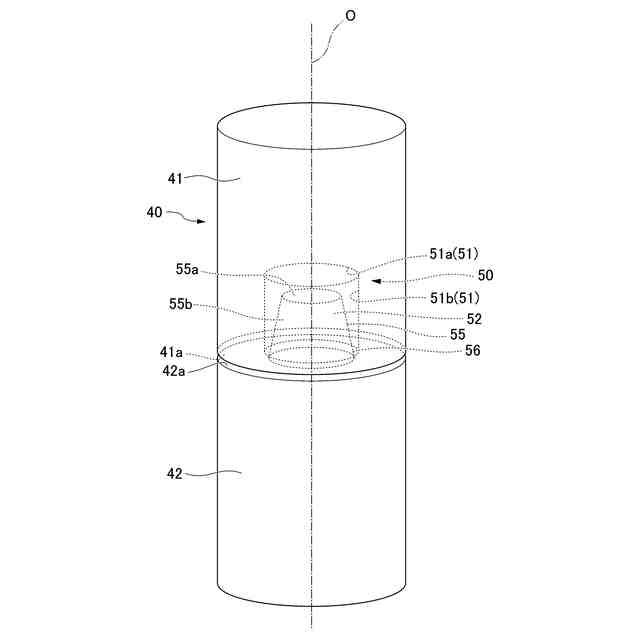

本発明の第１実施形態に係る位置決め部材の一例を示す斜視図である。

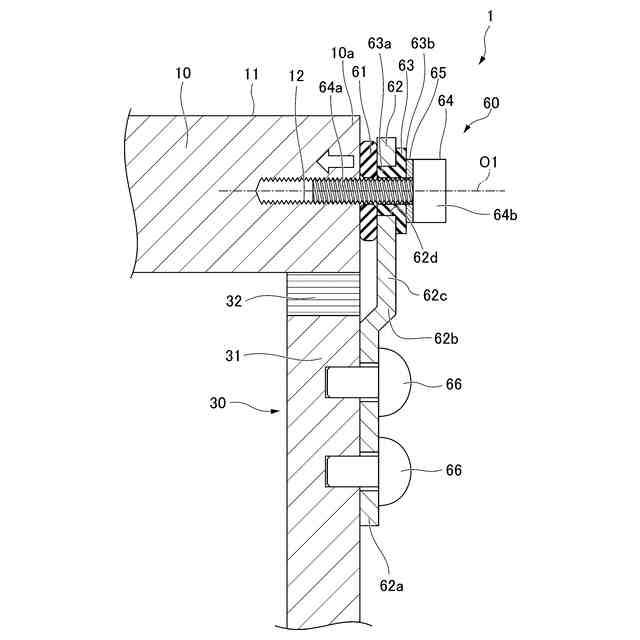

本発明の第１実施形態に係る弾性支持部の断面図である。

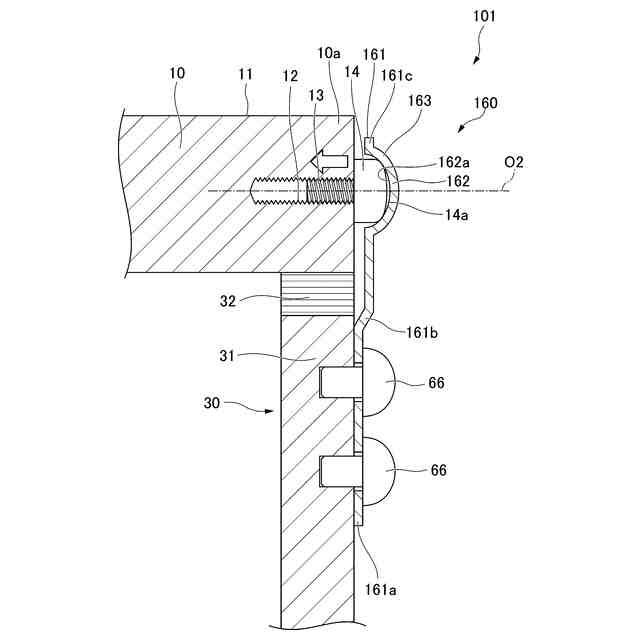

本発明の第２実施形態に係る弾性支持部の断面図である。

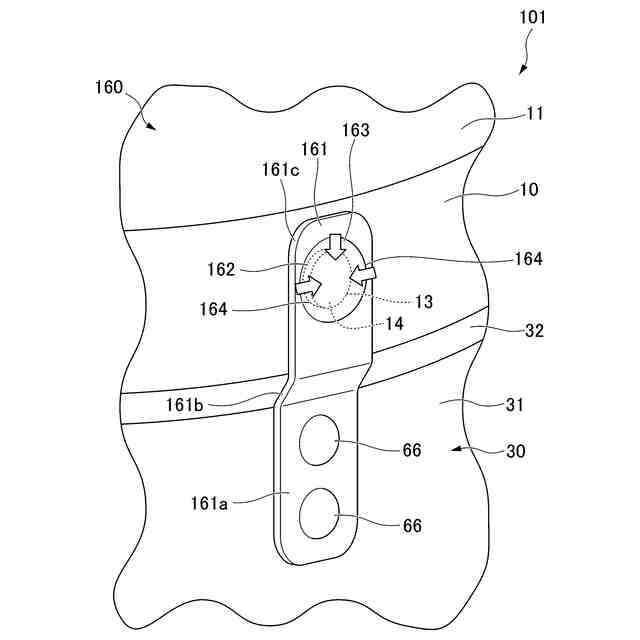

本発明の第２実施形態に係る弾性支持部の斜視図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
（温度調節装置の構成）
以下、本発明の第１実施形態に係る温度調節装置１について、図１から図４を参照して説明する。図１に示す温度調節装置１は、半導体ウエハ（以下、単にウエハＡと称する。）を温度調節しながら、ウエハＡに成膜、露光、及びエッチング等を行う。このウエハＡは、温調対象物の一例である。
【００１０】
図１、図２に示すように、温度調節装置１は、例えば円盤状に形成されている。例えば温度調節装置１は、ステージ５上に搭載されている。図示の例では、ステージ５は、水平方向に延在している。ステージ５は、互いに直交する３方向に自在に移動可能な、ＸＹＺステージである。ステージ５は、水平方向に延在する姿勢を維持したまま、上下方向及び水平方向に移動できる。ステージ５は例えば外部の制御装置（不図示）によって、上下方向及び水平方向の移動を制御されている。ステージ５は、温度調節装置１が搭載された状態で高速に移動する。これにより、温度調節装置１に載置されたウエハＡが、測定装置（不図示）まで移動する。測定装置は、例えばウエハＡ上のデバイスをプロービングして測定する。プロービングの再現性を得るためには、ウエハＡの位置を高精度に制御する必要がある。
（【００１１】以降は省略されています）
